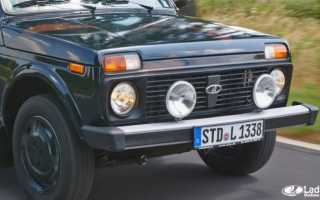

Ни одна из комплектаций внедорожника Lada 4×4 не имеет в списке своих опций передние противотуманные фары (ПТФ). АВТОВАЗ не наделил ими и новую модель с приставкой «Урбан». Рассмотрим особенности самостоятельной установки ПТФ, а также способы их подключения.

Потребуется

: комплект ПТФ

Где купить?

ПТФ для Lada 4×4 представлены в нашем интернет-магазине.

ПТФ НИВА

Содержание статьи :

«Правильное» подключение ПТФ на НИВУ

Когда изначально поставил ПТФ, подключил их наскоро «напрямую», т.е. + от АКБ к включателю, а второй провод от него на ПТФ. Вчера от делать нечего решил сделать все по уму. Использовал обычное реле от 2110. Управляющий провод решил подключить к штатному включателю задних ПТФ, дабы на панели горела контрольная лампа (без реле при таком подключении будет сгорать предохранитель или плавиться проводка). В принципе все видно на схеме, единственно, что на + от АКБ еще стоит предохранитель.

Сделал еще одну доработку (но это уже дело вкуса каждого), поменял между собой в колодке на задних фонарях два провода от ПТФ и габаритных огней, чтобы в обычном режиме габариты светились по нормальному, а к основному проводу ПТФ подключил дополнительный задний фонарь.

Чтобы вытащить провода из колодки, нужно чем-нибудь отогнуть удерживающий усик, я например использовал небольшой шестигранник.

Вынутые из колодки провода. Перед тем как вставить в колодку, усик надо снова отогнуть

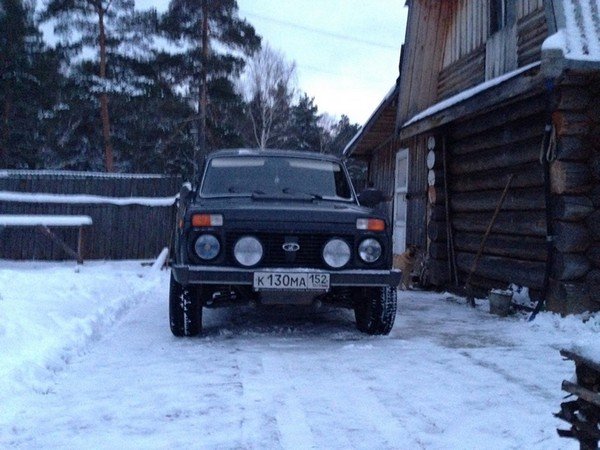

В итоге получилось вот так:

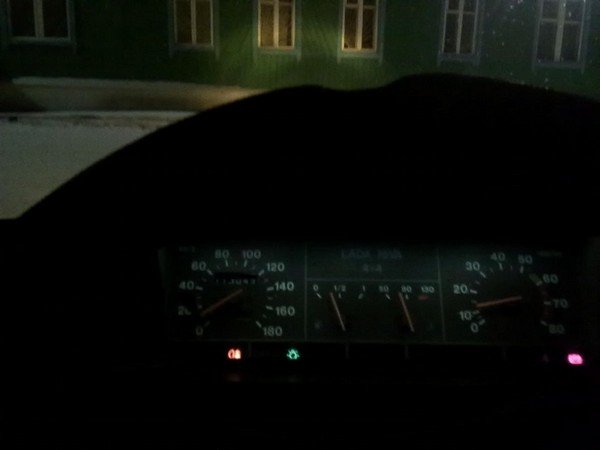

Контрольная лампа горит при включении ПТФ

Работает от ближнего и дальнего. Кнопка выключена выключены и ПТФ 1 положение если вкл ближний включены и ПТФ 2 положение если вкл дальний включены и ПТФ в данном положении при вкл ближнем не работают ПТФ при моргании дальним в таком положении кнопки моргают и ПТФ

ПТФ Hella Luminator Metal

Ни для кого не секрет что штатный свет на Ниве откровенно говоря то еще барахло. Для улучшения ситуации я воткнул в фары, на мой взгляд, весьма хорошие лампы KOITO Whitebeam, но ситуация оставалась печальной. От недостатка света я решил кардинально бороться с этой проблемой, и нашел подходящее решение. ВОТ ОНО!

Цена вопроса поначалу пугала, но что не сделаешь для собственного комфорта. К тому же Нива давно не получала подарочков). Заказал ПТФ вместе с I-boost.

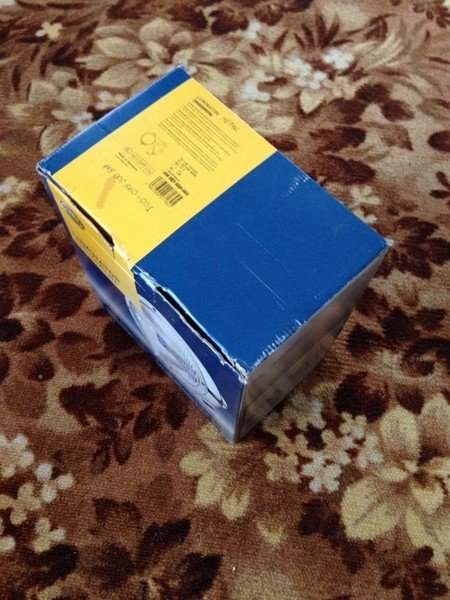

почему то на коробке написано hromium

если увеличить фото, то можно рассмотреть приписку сделанную черной ручкой, все таки это Metal

Распаковываем коробочки и впечатляемся.

Вот такие фары делают немцы!

содержимое из коробочки

Для соединения «котелка» фары и кронштейна крепления отворачиваем входящим в комплект шестигранником 4 винта на лицевой стороне фары, снимаем рамку, вынимаем отражатель и крепим, сразу вставляем лампы H3, я поставил MTF Light Platinum Н3 и собираем все назад. Для облегчения процесса подключения электропроводки, мной был заказан комплект подключения ПТФ на сейте 12v, который пришел вместе с релюшкой стеклоочистителя и ждал своего звездного часа.

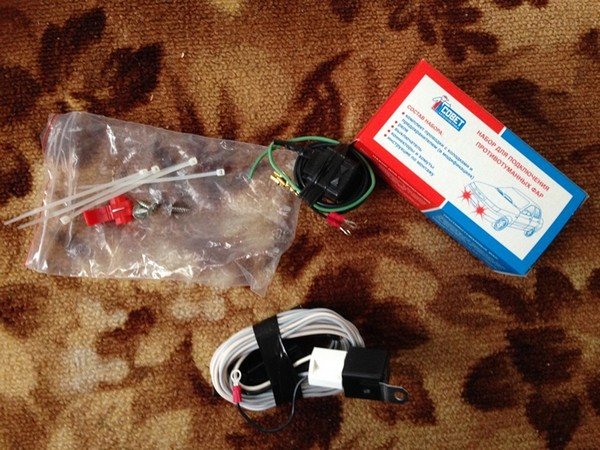

Комплект для подключения противотуманных фар

В комплекте с проводкой, реле и колодкой, имеется кнопка, жаль, что без подсветки, и подробная инструкция по установке

вот такая инструкция, кстати в электронном варианте она есть и на сайте 12v

на оборотной стороне схема подключения и регулировки ПТФ

Далее нужно просверлить отверстия в бампере и закрепить фары. Отмеряем 40 см. от бортов и сверлим:

бампер с отверстиями

Фары смотрятся солидно

примеряем защитные крышечки из комплекта

Ждем наступления темноты и едем регулировать ПТФ. Светят достойно, в принципе можно ехать на одних туманках, но с головным светом комфорта больше) Теперь недостатка в освещении не ощущаю. Возможно заменю лампы на KOITO Whitebeam, возможно оставлю MTF. Теперь подумываю о смене головной оптики на Hellа. Засматривался на биксеноновые линзованные фары от гелендвагена, но цена в 16 рублей за штуку останавливает.

Схема подключения

Потребуется: 4-х контактное реле (типа РС527 или 90.3747), колодка с предохранителем 16А, трехпозиционный выключатель (например, от вентилятора печки, 21070-3709608-01), проводка для силовых цепей (сечением не менее 2,5 мм2) и для цепей управления (не менее 0,75 мм2).

Не рекомендуется подключать «массу» ПТФ через крепеж фары, т.к. в ходе эксплуатации может появится коррозия и контакт может теряться. Реле удобней разместить в моторном отсеке. Всю проводку прячем в гофры.

1 — ПТФ; 2 — реле; 3 — +12В от аккумулятора через предохранитель; 4 — любой черный провод в панели; 5 — кнопка 3-х позиционная’ 6 — к предохранителю №4; 7 — к бело-черному проводу кнопки включения наружного освещения.

Подсветку кнопки подключаем к контактам 1 и 2 (взять белый и черный провод с любой кнопки с подсветкой в центральной консоли).

В результате такое подключение позволяет использовать три режима работы противотуманных фар:

1. выключены;
2. включаются вместе с дальним светом (в том числе при сигнализации дальним светом);
3. включены постоянно при работающих габаритах.

Инструкция на видео

:

Подключение птф через реле Нива

По аналогичной схеме можно установить и подключить фары на крышу Lada 4×4 (люстра).

Напомним, другие доработки российского внедорожника можно найти в этой категории.

Ключевые слова: противотуманные фары 4х4 | бампер 4х4 | внешняя подсветка 4х4 | передние фары 4х4

14

2

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Устанавливаем Led (лед) фары видео

LED фары головного освещения на Ниву, Jeep, ВАЗ, УАЗ

Всем добрый вечер! На штатный свет я не жаловался, но у меня был дефект 1ой фары, в замене по гарантии ОД мне отказали, к тому же давно лежал и ждал своего часа комплект светодиодных фар с AliExpress.

В итоге собрался с силам в выходной день и установил, я наверное рукожоп, но некоторые пишут что установка занимает минут 30…Я потратил часа 2-3.1. Сначала нужно увеличить посадочные места для китайских фар, нужно болгаркой подпилить, за неимением маленькой болгарки я начал это делать кусачками и ножницами по металлу, получилось немного небрежно, но цель была достигнута.

2. Поехал в магазин купил двужильный провод, снял с него шкуру, получил 2 провода.3. На провод установил клемники типа «мама» для хорошего контакта.

4. Просверлил в чашке фары 2 отверстия диаметром 3,5мм, что бы провести провода.5. Вывел провода через заглушку где идут гидрокорректоры, зафиксировал стяжными хомутами.6. В фаре есть фишка, ее подцепляем к стандартной фишке. Есть 2 провода, желтый и красный.Желтый провод фары соединяем с желтым проводом надфарника.Красный провод фары соединяем с сине-оранжевым проводом надфарника.

По такой схеме подключения кольца будут гореть постоянно, когда горит и ДХО и ближний, дальний свет.

Фары понравились своим внешним видом и качеством светового пучка, свет намного лучше чем у штатных и абсолютно не слепят! Проверил на своих глазах.Рекомендую!

Цена фар 4800 рублей.

Price tag: 4 800 ₽ Mileage: 3200 km

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным. В лампах с ксеноновым светом электрическая дуга постоянно меняет свое положение, из-за чего нарушается фокусировка и происходит эффект ослепления. Фокусировать такой световой поток должна специальная оптика.

Какие выбрать

Выбор альтернативной оптики Нивы зависит от размеров бюджета, который планируется потратить на обновление машины. Если он сильно ограничен, стоит покупать фары российского производства ОСВАР. Они светят довольно ярко и эксплуатируются продолжительное время. Однако такая оптика не переносит эксплуатации в воде.
