В современном автомобиле система управления рулем играет ключевую роль в обеспечении комфорта и безопасности вождения. Гидроусилитель и электроусилитель руля – два основных типа усилителей, которые помогают водителю легко и точно управлять автомобилем. Однако выбор между ними может быть непростым, так как каждый из этих вариантов имеет свои особенности, преимущества и недостатки. В этой статье мы подробно рассмотрим принцип работы гидроусилителя и электроусилителя, а также проведем их сравнение, чтобы помочь вам сделать осознанный выбор и понять, какой из этих систем лучше подходит для ваших нужд.

Устройство и принцип работы гидроусилителя руля

Гидравлический усилитель руля — одна из первых технологий в автомобильной индустрии. Эта система включает насос, шкив, приводной ремень, шланги и жидкость для гидроусилителя. Все компоненты работают вместе, создавая гидравлическое давление, которое облегчает поворот руля. Рассмотрим, как формируется это давление.

В двигателе вашего автомобиля установлен лопастной насос, который генерирует гидравлическое давление в нужный момент. Каждый раз, когда вы поворачиваете руль, насос увеличивает давление, облегчая усилие. Давление возрастает, так как дополнительная гидравлическая жидкость поступает в гидроцилиндр через специальные клапаны. Затем механизм получает давление от цилиндра, что приводит к движению колёс в соответствии с положением рулевого механизма.

Эксперты в области автомобилестроения отмечают, что гидроусилитель и электроусилитель руля имеют свои уникальные особенности и преимущества. Гидроусилитель работает на основе жидкости, что обеспечивает плавное и мощное управление, особенно на высоких скоростях. Однако его недостатком является сложность конструкции и необходимость регулярного обслуживания. В отличие от него, электроусилитель использует электрические моторы, что делает его более компактным и легким. Он также позволяет более точно настраивать усилие на руле в зависимости от условий движения. Тем не менее, электроусилитель может быть менее эффективен при экстремальных температурах. В итоге, выбор между этими системами зависит от предпочтений водителя и условий эксплуатации автомобиля.

ГИДРОУСИЛИТЕЛЬ или ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ | НЕДОСТАТКИ И ДОСТОИНСТВА

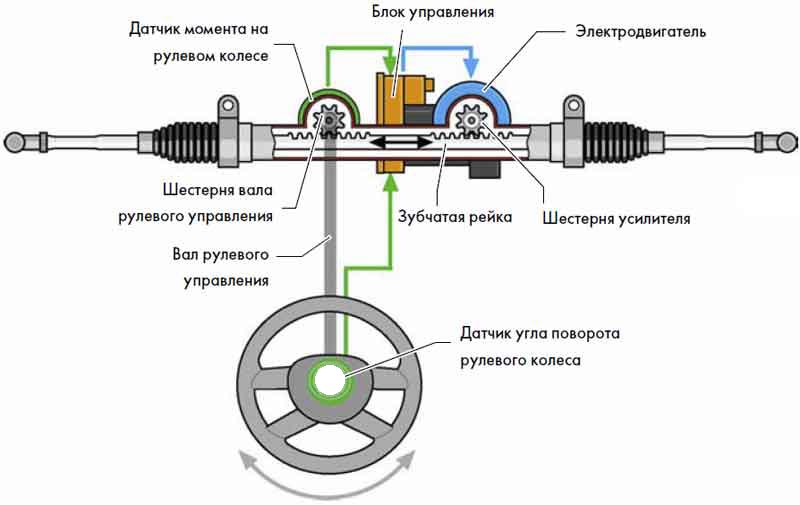

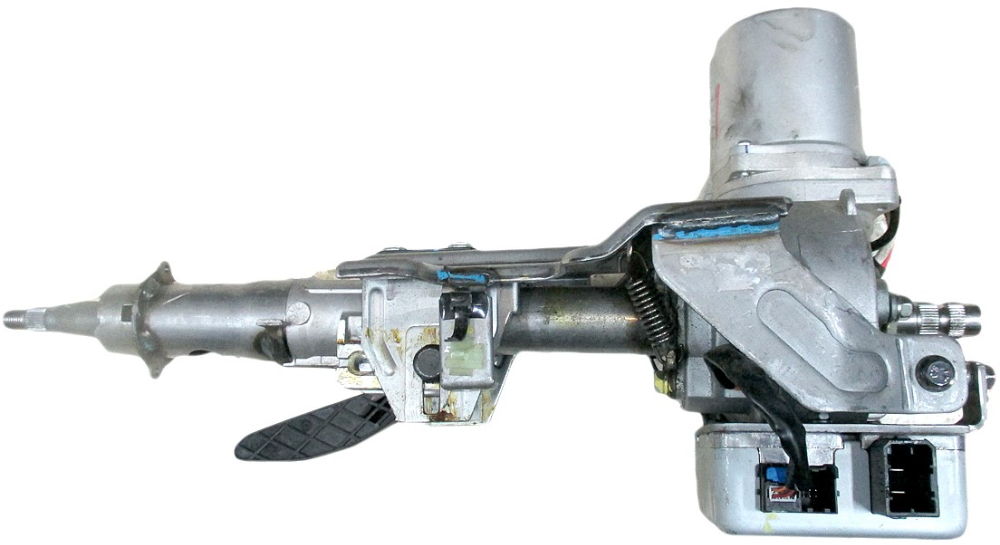

Устройство и принцип работы электроусилителя руля

Электроусилитель руля (EPS) — это современная технология, облегчающая управление автомобилем. Основная причина его популярности среди автопроизводителей — повышение топливной эффективности. В отличие от традиционных гидравлических систем, использующих насос, работающий от двигателя, EPS применяет электродвигатель. В гидравлических системах насос работает постоянно, даже когда рулевое колесо не поворачивается, что увеличивает нагрузку на двигатель и расход топлива.

С переходом на электродвигатель нагрузка на двигатель снижается только во время поворота рулевого колеса, что способствует более рациональному расходу топлива. Электродвигатель, установленный на рулевой колонке или рулевом механизме (чаще всего реечном), передает крутящий момент на рулевую колонку, облегчая поворот. Датчики отслеживают положение рулевого колеса и сигналы от водителя при изменении направления движения. Модуль управления активирует электродвигатель, предоставляя необходимую помощь. Если водитель держит колесо в неподвижном положении для движения по прямой, система не оказывает воздействия.

EPS не только улучшает топливную экономичность, но и имеет другие преимущества. Поскольку система электронная и управляется компьютером, её можно настраивать под различные условия.

Инженеры могут программировать степень помощи в зависимости от ситуации. Например, при парковке система обеспечивает максимальную поддержку, облегчая маневрирование, а на высоких скоростях помощь в рулевом управлении уменьшается для повышения устойчивости автомобиля. С минимальным сопротивлением в рулевом управлении на больших скоростях вероятность нестабильного поведения автомобиля снижается, так как водитель не оказывает чрезмерного влияния.

С каждым годом электроусилитель руля становится всё более распространённым в автомобилях. Эти системы встречаются на различных транспортных средствах, от грузовиков до малых автомобилей. Будущее EPS выглядит многообещающе, особенно с развитием автономных и активных систем безопасности, которые будут управлять автомобилем с минимальным вмешательством водителя.

Для диагностики электроусилителей необходимо понимание принципов работы напряжения, тока и нагрузки. Специалист также должен разбираться в функционировании модулей и датчиков, чтобы корректно оценить уровень оказываемой помощи.

Интересные факты

Вот несколько интересных фактов о гидроусилителе и электроусилителе руля:

1. Принцип работы: Гидроусилитель руля использует давление жидкости для облегчения вращения руля. Он работает на основе гидравлического насоса, который создаёт давление в системе, позволяя водителю легче управлять автомобилем. В отличие от него, электроусилитель руля (EPS) использует электрические моторы для усиления усилия, прикладываемого к рулю, что делает его более компактным и лёгким.

2. Энергоэффективность: Электроусилители руля более энергоэффективны по сравнению с гидроусилителями. Поскольку они работают только тогда, когда это необходимо (например, при повороте руля), они не потребляют энергию в режиме ожидания. Гидроусилители, в свою очередь, постоянно работают, даже когда автомобиль движется по прямой, что может приводить к большему расходу топлива.

3. Настройка и адаптивность: Современные электроусилители руля могут быть настроены для различных условий вождения и предпочтений водителя. Например, они могут изменять уровень усилия в зависимости от скорости автомобиля, что обеспечивает более точное управление на высоких скоростях и облегчает маневрирование на низких. Гидроусилители, как правило, имеют фиксированные характеристики, что ограничивает их адаптивность.

ГИДРОУСИЛИТЕЛЬ РУЛЯ ИЛИ ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ | НЕДОСТАТКИ И ПРЕИМУЩЕСТВА

Мотор

В большинстве систем электроусилителя рулевого управления используется трёхфазный электродвигатель, работающий на постоянном напряжении с широтно-импульсной модуляцией. Этот бесщёточный двигатель функционирует в диапазоне напряжений от 9 до 16 вольт. Трёхфазные двигатели обеспечивают быструю и точную передачу крутящего момента при низких оборотах.

В конструкции двигателя предусмотрен датчик вращения, который отслеживает его положение. В некоторых системах, если модуль заменён, важно проверить концевые упоры (ограничители), чтобы избежать смещения стойки за пределы максимального угла поворота. Эта проверка может стать дополнительным этапом калибровки датчика угла поворота руля. Двигатель может быть подключён как к рулевой рейке, так и к колонке. В настоящее время всё больше автомобилей оснащаются двигателями, устанавливаемыми на основании рулевого механизма или на противоположном конце стойки.

Модуль

Модуль электроусилителя руля — это не просто печатная плата с разъёмами в алюминиевом корпусе. Внутри него находятся драйверы, генераторы сигналов и MOSFET-переключатели, которые обеспечивают питание и управление электродвигателем. Модуль также включает схему контроля тока, отслеживающую параметры усилителей, используемых двигателем, и систему мониторинга тока. Дополнительно предусмотрены датчики для определения температуры двигателя, учитывающие условия окружающей среды.

Когда система фиксирует ситуацию, способную вызвать перегрев двигателя, модуль автоматически снижает уровень тока. При необходимости он может перейти в режим отказоустойчивости, сгенерировать код ошибки и уведомить водителя с помощью сигнальной лампы или сообщения.

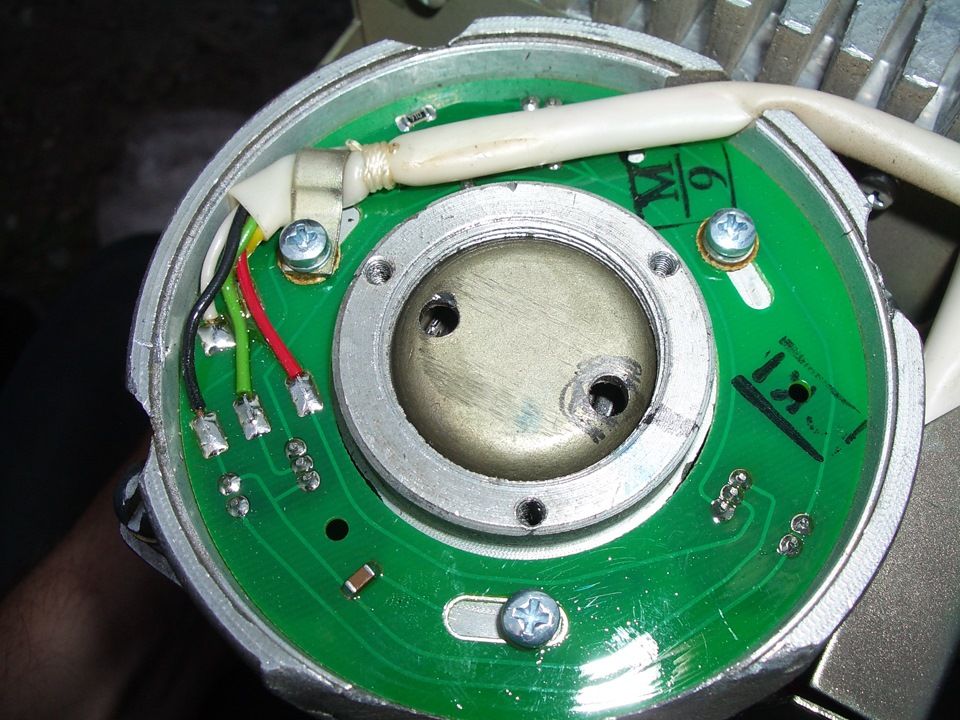

Сенсорные датчики

Для систем рулевого управления с электроусилителем важную информацию предоставляет измерение угла поворота рулевого колеса и скорости этого поворота. Обычно диагностический прибор отображает эти данные в градусах. Датчик угла поворота рулевого колеса (SAS) чаще всего входит в группу датчиков, расположенных в рулевой колонке. В блоке датчиков всегда имеется несколько устройств, определяющих положение рулевого управления. Некоторые датчиковые кластеры могут включать три датчика для проверки корректности данных. Определенные кластеры SAS и сенсорные модули подключаются к шине локальной сети контроллера (CAN). Модуль SAS или кластер может быть напрямую соединён с модулем ABS/ESC на шине CAN или быть частью общей сети CAN, объединяющей различные модули автомобиля.

Датчик крутящего момента рулевого колеса фиксирует усилие, которое прикладывает водитель, и обеспечивает точное управление электроусилителем. Он выполняет аналогичную функцию золотниковому клапану в гидравлической системе рулевого управления.

Сравнение ГУР и ЭУР

Существует множество характеристик, которые помогут понять, чем гидроусилитель отличается от электроусилителя. При изучении электрического и гидравлического рулевого управления важно рассмотреть реальные отличия между этими системами.

Большинство автомобильных производителей предпочитают электрические системы рулевого управления гидравлическим. Компании, использующие электрическое рулевое управление, стремятся повысить эффективность и мощность. Разобраться в различиях между электрической системой и гидроусилителем не так сложно, как может показаться. Существует множество параметров, которые их отличают. Давайте рассмотрим их подробнее.

Передовые технологии

Электроусилитель руля — одна из современных технологий в автомобилестроении. Производители автомобилей активно внедряют эту систему в свои модели. Основное преимущество — использование электрических проводов, что делает такие системы предпочтительными для установки. Это соединение отличается высокой мощностью и долговечностью. Каждый, кто покупает новый автомобиль, хочет выбрать модель, которая прослужит долго. Электроусилитель — отличный вариант для повышения мощности и общей производительности автомобиля.

Мощность

Гидравлические системы рулевого управления обладают большей мощностью, чем электроусилители. Это позволяет им обеспечивать большее усилие на дороге. Неровные или шероховатые поверхности значительно влияют на работу автомобиля и его систем. В то же время электрические системы рулевого управления обеспечивают необходимую прочность для преодоления неровностей дороги.

Переход на электронные системы рулевого управления считается разумным шагом, согласно рекомендациям специалистов по ремонту и техническому обслуживанию. Это помогает лучше понять потребности водителей и возможности производителей. Одна из основных причин, по которой многие выбирают электронное рулевое управление, заключается в стремлении автомобилистов к мощному усилителю, который повысит безопасность и комфорт во время вождения. Поэтому пользователи предпочитают более мощные и надежные решения.

Влияние на расход топлива

Одним из ключевых отличий гидроусилителя является его негативное влияние на расход топлива автомобиля. Это связано с тем, что гидравлическая система рулевого управления зависит от работы двигателя. В отличие от нее, электрическая система управления использует компьютерные алгоритмы и не требует топлива или жидкости для функционирования. Поэтому многие автопроизводители предпочитают электронные системы рулевого управления, заменяя традиционные гидравлические насосы.

Управление гидроусилителями может быть довольно сложным. Электрическая система состоит из проводов и множества мелких компонентов, что упрощает процесс вождения. Это одна из главных причин, по которой водители выбирают электрические механизмы вместо гидроусилителей.

Какой усилитель выбрать

Чтобы выяснить, что предпочтительнее — гидроусилитель или электроусилитель руля, достаточно обратить внимание на последние инновации от ведущих автопроизводителей. Компании, такие как Ford, Audi, Mercedes-Benz, Honda и GM, на некоторых своих моделях предлагают системы рулевого управления с переменным передаточным числом, также называемым адаптивным рулевым управлением.

Переменный коэффициент поворота рулевого колеса изменяет соотношение между действиями водителя и скоростью поворота передних колес. При использовании рулевого управления с переменным передаточным отношением это значение постоянно корректируется в зависимости от скорости автомобиля, что оптимизирует реакцию рулевого управления в различных условиях.

На низких скоростях, например, при парковке или маневрировании в ограниченных пространствах, требуется меньше поворотов рулевого колеса. Адаптивное рулевое управление делает автомобиль более маневренным и облегчает процесс поворота, так как оно более чувствительно к движениям рулевого колеса.

На высоких скоростях, например, на трассе, система улучшает реакцию рулевого управления, позволяя автомобилю плавно реагировать на каждое движение руля. Системы от Ford и Mercedes-Benz используют привод с высокой точностью, размещенный внутри рулевого колеса, который не требует изменений в традиционной системе автомобиля. Этот привод включает электродвигатель и механизм передачи, которые могут значительно усиливать или ослаблять входные сигналы от водителя. В результате обеспечивается максимальный комфорт и безопасность вождения на любых скоростях, независимо от габаритов или класса автомобиля.

Это основные отличия между электро- и гидроусилителем руля. Наилучший способ добиться идеального управления — обратиться к профессионалу. Только опытный специалист сможет подсказать, что именно подойдет вам: ГУР или ЭУР. Однако вы можете сделать выбор и самостоятельно — протестируйте несколько автомобилей с разными системами усиления руля и обратите внимание на упомянутые различия. Если у вас уже есть опыт в управлении автомобилями с обеими системами, поделитесь своими впечатлениями в комментариях под статьей.

ГУР (гидроусилитель) или ЭУР (электроусилитель) руля. Что лучше выбрать? ПРОСТО О СЛОЖНОМ

Будущее технологий усилителей руля

С развитием автомобильной промышленности и технологий, системы управления автомобилем становятся все более сложными и высокотехнологичными. В последние годы наблюдается значительный переход от традиционных гидроусилителей руля (ГУР) к электроусилителям руля (ЭУР). Это связано с рядом факторов, включая требования к экономии топлива, улучшению управляемости и безопасности, а также с ростом интереса к электромобилям.

Одним из ключевых направлений в развитии технологий усилителей руля является интеграция систем с автономными функциями вождения. Электроусилители руля, благодаря своей гибкости и возможности программирования, идеально подходят для реализации таких функций, как автоматическое вождение, адаптивный круиз-контроль и системы предотвращения столкновений. Эти технологии требуют высокой точности и быстроты реакции, что делает ЭУР более предпочтительными по сравнению с традиционными ГУР.

Кроме того, электроусилители руля позволяют производителям автомобилей внедрять новые функции, такие как изменение усилия на руле в зависимости от скорости автомобиля или условий дороги. Это может значительно повысить комфорт и безопасность вождения. Например, на высоких скоростях усилие на руле может увеличиваться, что обеспечивает лучшую стабильность, в то время как на низких скоростях оно может уменьшаться для облегчения маневрирования.

С точки зрения экологии, переход на электроусилители руля также имеет свои преимущества. ЭУР потребляют меньше энергии по сравнению с гидравлическими системами, что способствует снижению общего расхода топлива и выбросов CO2. Это особенно актуально в условиях глобального потепления и ужесточения экологических норм.

Тем не менее, несмотря на все преимущества, электроусилители руля также сталкиваются с определенными вызовами. Одним из них является зависимость от электрической системы автомобиля. В случае сбоя в электросистеме, управление автомобилем может стать затруднительным. Кроме того, стоимость производства ЭУР может быть выше, чем у традиционных гидроусилителей, что может отразиться на конечной цене автомобиля.

В будущем можно ожидать дальнейшего развития технологий усилителей руля, включая использование искусственного интеллекта для адаптации системы управления в зависимости от стиля вождения и предпочтений водителя. Также возможно внедрение новых материалов и технологий, которые позволят сделать системы более легкими и эффективными. В целом, будущее технологий усилителей руля выглядит многообещающе, и они, безусловно, будут продолжать эволюционировать в ответ на потребности современного автопрома и общества в целом.

Вопрос-ответ

Плюсы и минусы электроусилителя руля?

Преимущества электроусилителя включают экономию топлива и точное управление. Недостатки — сложность системы и высокая стоимость ремонта.

Как работает гидроусилитель руля?

Гидроусилитель использует гидравлическую жидкость для уменьшения усилия, необходимого для поворота руля, обеспечивая легкость управления.

Советы

СОВЕТ №1

При выборе между гидроусилителем и электроусилителем руля, учитывайте условия эксплуатации вашего автомобиля. Гидроусилитель лучше подходит для тяжелых автомобилей и в условиях частых маневров, в то время как электроусилитель может быть более эффективным для легких и современных моделей.

СОВЕТ №2

Обратите внимание на обслуживание. Гидроусилители требуют регулярной замены жидкости и проверки системы на утечки, в то время как электроусилители менее требовательны в этом плане и могут снизить затраты на обслуживание.

СОВЕТ №3

Если вы цените экономию топлива, выбирайте электроусилитель. Он потребляет энергию только во время работы, в отличие от гидроусилителя, который постоянно использует мощность двигателя, что может негативно сказаться на расходе топлива.

СОВЕТ №4

Перед покупкой автомобиля с определенным типом усилителя, попробуйте протестировать оба варианта. Это поможет вам понять, какой из них лучше соответствует вашим предпочтениям в управлении и комфорте.
