Электроусилитель руля (ЭУР) — важный элемент современных автомобилей, обеспечивающий комфортное и безопасное управление. В статье рассмотрим устройство и принцип работы ЭУР, а также возможные неисправности и методы их ремонта. Знание особенностей ЭУР поможет лучше понять работу автомобиля и своевременно выявлять проблемы, что повысит безопасность и надежность эксплуатации.

Описание ЭУР

Электроусилитель руля (ЭУР) работает на основе компактного электродвигателя, который обеспечивает дополнительное усилие на рулевом валу во время маневрирования. Это решение позволило значительно уменьшить размеры рулевых колес в автомобилях. Первоначально новшество получило высокую оценку среди водителей грузовиков, а сегодня оно присутствует практически в каждом легковом автомобиле.

Система ЭУР состоит из нескольких ключевых компонентов:

• бесщеточный электромотор;
• датчики, определяющие угол поворота руля;
• элементы, отвечающие за крутящий момент;
• управляющий блок;
• сервопривод.

Эти компоненты составляют основу электроусилителя руля. Однако конструкция системы более сложная, и о ней будет рассказано подробнее ниже, после описания функций, а также преимуществ и недостатков данной технологии.

Электро или гидро усилитель руля?

Функции, плюсы и минусы

Конкурентами данной системы являются гидравлический усилитель руля (ГУР) и электрогидравлический усилитель (ЭУР). Основное отличие между ними заключается в том, что при поломке ЭУР последствия не столь критичны, тогда как при неисправности ГУР необходимо снять ремень, что в некоторых автомобилях может быть затруднительно. Важно помнить, что эксплуатация без масла может привести к необходимости замены насоса.

Оба типа усилителей имеют свои недостатки. Например, удерживать колеса в крайних положениях более 5 секунд не рекомендуется из-за риска перегрева. Также требуется регулярное обслуживание, а на высоких скоростях информативность руля может снижаться.

С другой стороны, электромеханический усилитель, известный также как ЭУР или ЭМУР, обладает рядом преимуществ, таких как:

• высокая надежность;
• экономия топлива;
• компактные размеры;
• возможность изменения усилия в зависимости от дорожных условий.

Однако основным недостатком является сложность замены отдельных компонентов. В случае полного выхода из строя системы потребуется замена всего устройства, что может обойтись довольно дорого.

Что касается функций, то основная задача устройства заключается в облегчении управления автомобилем, снижая необходимое усилие. С таким усилителем автомобиль становится гораздо более управляемым даже в сложных ситуациях. Более подробно о его устройстве можно узнать из видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Что такое электроусилитель руля (полезные советы от РДМ-Импорт)

Интересные факты

Вот несколько интересных фактов о системе рулевого управления с электроусилителем:

1. Энергоэффективность: В отличие от гидравлических систем, которые постоянно потребляют энергию для работы насоса, электроусилители руля (EPS) активируют усилие только тогда, когда это необходимо. Это позволяет значительно снизить расход топлива и уменьшить выбросы CO2, что делает автомобили более экологичными.

2. Интеграция с системами безопасности: Современные электроусилители руля могут быть интегрированы с системами активной безопасности, такими как системы предотвращения столкновений и контроля устойчивости. Это позволяет улучшить управляемость автомобиля и повысить безопасность, так как электроусилитель может автоматически изменять уровень усилия в зависимости от дорожных условий и скорости.

3. Персонализация настроек: Многие современные автомобили с электроусилителем руля предлагают возможность настройки характеристик рулевого управления в зависимости от предпочтений водителя. Это может включать изменение чувствительности руля, что позволяет адаптировать ощущения от вождения под индивидуальные предпочтения, будь то спортивный стиль вождения или комфортная езда по городу.

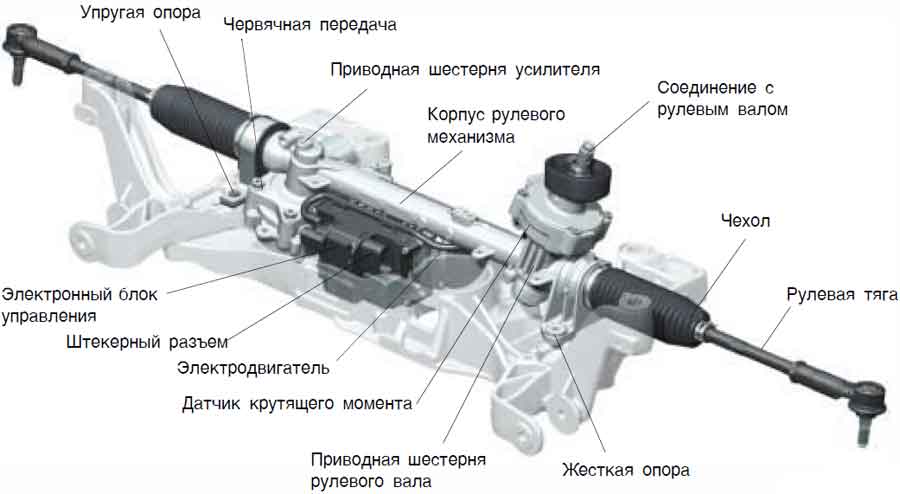

Конструкция и принцип работы

Электроусилитель рулевого управления может быть установлен в различных местах на автомобилях разных типов.

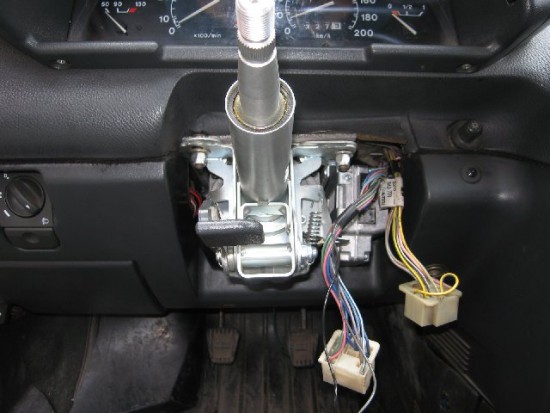

На малых автомобилях, где не требуется значительное усилие, система обычно монтируется прямо в рулевой колонке. Устройство располагается в салоне, под рулем, вместе с необходимыми датчиками. Такое расположение защищает электрический усилитель от загрязнений и внешних воздействий.

На автомобилях среднего класса электроусилитель чаще всего устанавливается на рулевой рейке, а передача усилия осуществляется через шестерню. Хотя такая система менее надежна, она довольно распространена.

Для внедорожников и микроавтобусов требуется установка системы на параллельноосевой конструкции. В этом случае передача усилия от электродвигателя происходит с помощью зубчато-ременной передачи и механизма, состоящего из винта и гайки с циркулирующими шариками. Ремень вращает гайку, которая передает усилие на шарики, а те, в свою очередь, передают его на рулевую рейку.

Главная задача электроусилителя руля – обеспечить дополнительное усилие для облегчения управления автомобилем.

Основные неисправности и способы их устранения своими руками

Какой бы ни была конструкция вашего автомобиля, даже в случае сбоя системы вы все равно сохраняете возможность управления. Это связано с тем, что между рулевым валом и рейкой остается прямая связь. Данное требование является обязательным для обеспечения безопасности. Поэтому, даже если поломка произойдет во время движения, это не приведет к немедленной аварии.

Тем не менее, если электроусилитель руля перестает функционировать, это становится серьезной проблемой. Управление автомобилем в таком случае значительно усложняется. Рассмотрим основные неисправности на примере автомобиля Лада Калина.

О проблеме вам сообщит желтый индикатор на приборной панели, который изображает руль с восклицательным знаком. Однако его появление не означает, что вы не можете продолжать движение, просто управлять автомобилем придется без помощи электроусилителя.

Причина неисправности может заключаться в самом электроусилителе. В этом случае, при включении зажигания система не проходит автоконтроль и отключается, чтобы не мешать водителю. Как уже упоминалось, заменять отдельные компоненты практически невозможно, и лучше не пытаться разбираться в устройстве самостоятельно. Если ваш автомобиль находится на гарантии, рекомендуется обратиться к производителю для замены электроусилителя. В любом случае, ремонт электроусилителя руля может оказаться дорогим, так как может потребоваться восстановление рулевой рейки и выполнение других работ.

Отключение электроусилителя также может быть связано с неисправностью датчика скорости. Дело в том, что работа усилителя напрямую зависит от скорости движения автомобиля. Чем быстрее вы едете, тем меньше усилия требуется от устройства, чтобы вы могли лучше контролировать руль. Максимальное усилие предоставляется, когда автомобиль движется на низкой скорости или стоит на месте.

При поломке датчика электроусилитель будет отключаться автоматически, так как не получает необходимых данных. Для решения этой проблемы вам потребуется заменить датчик скорости.

Если электроусилитель издает гудение, это может указывать на неправильно установленный картер – корпус (поддон) двигателя. В таком случае вибрация от него передается на усилитель, и он начинает гудеть. Следовательно, ремонт электроусилителя будет заключаться в корректировке положения картера.

Видео «Гидроусилитель или электроусилитель»

В данном видео рассматриваются плюсы и минусы двух основных типов усилителей (автор — АВТОТЕМА ТВ).

ГИДРОУСИЛИТЕЛЬ РУЛЯ ИЛИ ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ | НЕДОСТАТКИ И ПРЕИМУЩЕСТВА

Сравнение ЭУР с другими системами рулевого управления

Электроусилитель руля (ЭУР) представляет собой современное решение для управления автомобилем, которое отличается от традиционных систем рулевого управления, таких как гидроусилитель руля (ГУР) и механическое рулевое управление. В этом разделе мы рассмотрим ключевые отличия и преимущества ЭУР по сравнению с другими системами.

1. Принцип работы

Гидроусилитель руля использует гидравлическую систему для увеличения усилия, прикладываемого водителем к рулю. Это достигается за счет работы насоса, который создает давление в системе. В отличие от этого, электроусилитель руля использует электрические моторы для усиления усилия, что позволяет более точно контролировать уровень помощи в зависимости от скорости автомобиля и других факторов.

2. Эффективность и экономия топлива

ЭУР значительно более эффективен в плане потребления энергии. Гидроусилители работают постоянно, даже когда автомобиль стоит на месте, что приводит к ненужным потерям энергии. Электроусилители, напротив, активируются только при необходимости, что позволяет снизить расход топлива и уменьшить выбросы CO2. Это особенно важно в условиях современного стремления к экологичности и экономии ресурсов.

3. Настройка и адаптивность

Электроусилители руля могут быть настроены для обеспечения различных уровней усилия в зависимости от условий вождения. Например, на высоких скоростях ЭУР может уменьшать уровень помощи для повышения стабильности, в то время как на низких скоростях он может увеличивать усилие для облегчения маневрирования. Гидроусилители, как правило, имеют фиксированные характеристики, что ограничивает их адаптивность.

4. Компактность и вес

ЭУР, как правило, легче и компактнее, чем гидравлические системы. Это позволяет производителям автомобилей экономить пространство и снижать общий вес автомобиля, что также положительно сказывается на его динамических характеристиках и расходе топлива. Меньший вес системы также может снизить нагрузку на подвеску и улучшить управляемость.

5. Обслуживание и надежность

Электроусилители руля требуют меньшего обслуживания по сравнению с гидравлическими системами, которые могут нуждаться в замене жидкости и периодической проверке на утечки. Кроме того, ЭУР менее подвержены механическим повреждениям, так как в них отсутствуют шланги и насосы, которые могут выйти из строя. Это делает электроусилители более надежными в долгосрочной перспективе.

6. Стоимость

Несмотря на все преимущества, электроусилители руля могут быть дороже в производстве и установке по сравнению с традиционными системами. Однако с учетом экономии топлива и меньших затрат на обслуживание, общая стоимость владения автомобилем с ЭУР может оказаться ниже в долгосрочной перспективе.

Таким образом, электроусилитель руля представляет собой надежное и эффективное решение для современных автомобилей, предлагая множество преимуществ по сравнению с традиционными системами рулевого управления. С учетом всех вышеперечисленных аспектов, ЭУР становится все более популярным выбором среди автопроизводителей и водителей.

Советы по выбору электроусилителя руля для вашего автомобиля

Выбор электроусилителя руля (ЭУР) для вашего автомобиля — это важный шаг, который может значительно повлиять на комфорт и безопасность вождения. При покупке или замене ЭУР стоит учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу системы и соответствие вашим требованиям.

1. Тип электроусилителя руля

Существует несколько типов ЭУР, каждый из которых имеет свои особенности и преимущества. Наиболее распространенные типы включают:

• Системы с прямым электрическим усилением: Эти системы используют электродвигатель, который непосредственно взаимодействует с рулевым механизмом. Они обеспечивают высокую точность и отзывчивость, а также могут быть адаптированы под различные условия вождения.
• Системы с усилением через рейку: В таких системах электродвигатель подключен к рулевой рейке, что позволяет уменьшить усилие, необходимое для поворота руля. Это решение часто используется в легковых автомобилях.
• Гибридные системы: Эти системы комбинируют механические и электрические компоненты, что позволяет достичь оптимального баланса между управляемостью и комфортом.

2. Совместимость с автомобилем

Перед покупкой ЭУР обязательно проверьте его совместимость с вашим автомобилем. Не все системы подходят для всех моделей, и использование неподходящего устройства может привести к серьезным проблемам с управляемостью и безопасностью. Рекомендуется обратиться к руководству пользователя или консультироваться с профессионалами.

3. Уровень помощи и настройки

Некоторые электроусилители руля предлагают возможность настройки уровня помощи в зависимости от условий вождения. Например, в городских условиях может потребоваться большее усилие для маневрирования, тогда как на高速ных трассах — меньшее. Убедитесь, что выбранная вами система имеет такие функции, если они вам необходимы.

4. Энергоэффективность

Электроусилители руля работают от электрической сети автомобиля, и их эффективность может существенно повлиять на расход топлива. Выбирайте модели, которые обеспечивают высокую энергоэффективность, чтобы минимизировать влияние на общий расход топлива вашего автомобиля.

5. Надежность и гарантия

При выборе ЭУР важно обратить внимание на репутацию производителя и отзывы пользователей. Надежные производители предлагают гарантии на свои продукты, что может служить дополнительным показателем качества. Не стесняйтесь задавать вопросы о сроках службы и условиях гарантии перед покупкой.

6. Установка и обслуживание

Некоторые системы ЭУР требуют профессиональной установки, что может повлечь дополнительные расходы. Убедитесь, что у вас есть доступ к квалифицированным специалистам, которые смогут правильно установить и настроить систему. Также важно учитывать, что электроусилители требуют периодического обслуживания, поэтому уточните, какие процедуры необходимо выполнять для поддержания их работоспособности.

В заключение, выбор электроусилителя руля — это процесс, который требует внимательного подхода и учета множества факторов. Правильный выбор поможет вам обеспечить комфортное и безопасное вождение, а также продлить срок службы вашего автомобиля.

Будущее электроусилителей руля: тенденции и инновации

Системы электроусилителя руля (ЭУР) продолжают эволюционировать, и их будущее обещает быть насыщенным новыми тенденциями и инновациями. Одной из ключевых направлений развития является интеграция электроусилителей с другими системами автомобиля, такими как системы активной безопасности и автономного вождения. Это позволит не только улучшить управляемость, но и повысить уровень безопасности на дороге.

Современные электроусилители руля становятся все более интеллектуальными. Они оснащаются датчиками, которые анализируют дорожные условия, скорость автомобиля и поведение водителя. На основе этих данных система может автоматически регулировать уровень усилия, необходимого для управления, что делает вождение более комфортным и безопасным. Например, при движении на высоких скоростях усилие на руле может увеличиваться, что обеспечивает лучшую стабильность, в то время как на низких скоростях оно уменьшается для облегчения маневрирования.

Кроме того, с развитием технологий электрификации автомобилей, электроусилители руля становятся более энергоэффективными. Новые модели используют меньше энергии, что способствует увеличению общего запаса хода электромобилей. Это особенно важно в условиях растущего спроса на экологически чистые транспортные средства. Инновационные решения, такие как использование легких материалов и оптимизация конструкции, также способствуют снижению веса системы, что положительно сказывается на общей производительности автомобиля.

Не менее важным аспектом является возможность подключения электроусилителей руля к облачным сервисам и мобильным приложениям. Это открывает новые горизонты для персонализации настроек управления, а также для удаленной диагностики и обновления программного обеспечения. Водители смогут адаптировать систему под свои предпочтения, выбирая различные режимы вождения, такие как спортивный или комфортный, что добавляет элемент индивидуальности в процесс управления автомобилем.

С учетом растущей популярности автономных транспортных средств, электроусилители руля также должны адаптироваться к новым требованиям. Они должны быть способны работать в условиях, когда управление автомобилем полностью передается системе. Это требует высокой степени надежности и точности, что в свою очередь стимулирует разработку новых алгоритмов и технологий, обеспечивающих безопасное и эффективное взаимодействие между человеком и машиной.

Таким образом, будущее электроусилителей руля выглядит многообещающим. С учетом текущих тенденций и инноваций, можно ожидать, что эти системы станут не только более эффективными и безопасными, но и более интегрированными в общую экосистему современных автомобилей, что в конечном итоге приведет к улучшению качества вождения и повышению уровня комфорта для водителей и пассажиров.
