В статье рассмотрим установку и ремонт электроусилителя (ЭУР) и гидроусилителя руля (ГУР) на автомобиле ВАЗ 2110. Эти системы улучшают управляемость и комфорт при вождении, снижая нагрузку на водителя. Подробно разберем процесс самостоятельной установки ЭУР и ГУР, а также дадим советы по ремонту рейки гидроусилителя. Информация будет полезна как опытным автолюбителям, так и новичкам, желающим развить навыки в автомобильном ремонте.

Принцип действия ЭУР и ГУР

ГУР ВАЗ 2110 — это комплексная система, состоящая из множества компонентов. Насос гидроусилителя руля приводится в действие коленчатым валом, что позволяет ему перекачивать масло. Благодаря созданному давлению, водитель может легко вращать рулевое колесо.

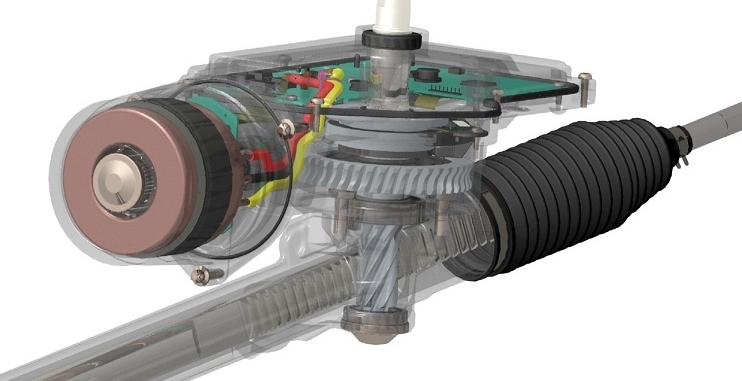

Электроусилитель руля представляет собой модульную конструкцию, которая интегрируется в рулевую колонку. Основные элементы этого модуля включают:

• синхронный электродвигатель;
• торсионный элемент;
• несколько датчиков;
• управляющий блок.

Принцип работы системы заключается в следующем: когда торсион скручивается, датчик фиксирует момент, а электродвигатель передает небольшое усилие на выходной вал.

https://youtube.com/watch?v=uaiSE_s2h24

Целесообразность установки ЭУР

Установка электроусилителя руля (ЭУР) на ВАЗ 2110 становится особенно актуальной, если вы планируете установить колеса большего диаметра, отличающиеся от стандартных на несколько размеров. Кроме того, внедрение электроусилителя значительно улучшит комфорт управления автомобилем, так как рулевое колесо будет реагировать на малейшие движения. Это сделает машину более «послушной» на дороге, и водителю не придется держать руль обеими руками, что, впрочем, противоречит правилам дорожного движения. Установка электроусилителя способствует повышению безопасности вождения (автор видео — канал sokur64).

Установка электроусилителя руля.avi

Интересные факты

Вот несколько интересных фактов о установке и ремонте электроусилителя и гидроусилителя руля на ВАЗ 2110:

1. Электроусилитель против гидроусилителя: ВАЗ 2110 изначально комплектовался гидроусилителем руля, который использует жидкость под давлением для облегчения управления. Однако установка электроусилителя может значительно упростить конструкцию и снизить вес автомобиля, так как он не требует гидравлической системы и насоса, что также уменьшает расход топлива.

2. Совместимость и адаптация: Установка электроусилителя на ВАЗ 2110 требует не только замены рулевой колонки, но и адаптации электроники. Это связано с тем, что электроусилитель работает на основе датчиков, которые определяют усилие, прикладываемое водителем, и регулируют уровень помощи в зависимости от скорости автомобиля. Поэтому важно правильно подключить все датчики и контроллеры.

3. Проблемы с ремонтом: Одной из распространенных проблем с гидроусилителем руля на ВАЗ 2110 является утечка жидкости, что может привести к ухудшению работы системы. Ремонт часто включает замену уплотнителей и шлангов, однако в случае с электроусилителем, основными проблемами могут быть неисправности в электронике или моторе, что требует более сложной диагностики и может быть дороже в ремонте.

Эти факты подчеркивают как технические аспекты, так и практические соображения, связанные с установкой и ремонтом систем усилителя руля на ВАЗ 2110.

Подробное руководство по установке электроусилителя руля на «Десятку»

Установка усилителя выполняется по следующему алгоритму:

1. В первую очередь, возьмите купленные провода и извлеките штатную клемму из разъема, после чего установите ее в разъем на жгуте.
2. Клемма, подключенная к разъему, устанавливается в том месте, где ранее находился провод, соединяющийся со штатной колодкой. Это необходимо для того, чтобы обеспечить возможность пропуска штатного кабеля между жгутами. Учтите, что провод от колодок рассчитан на 50 ампер, поэтому следует установить аналогичный предохранитель.
3. Далее необходимо снять накладку рулевой колонки, замок зажигания и все переключатели, расположенные под рулем. На этом этапе важно действовать осторожно, так как накладка может быть хрупкой и легко повредиться.
4. Затем открутите винт, фиксирующий рейку, и снимите ее. После этого сравните длину старого и нового промежуточных валов, так как потребуется корректировка пластин и самого вала. Процесс обгонки лучше всего выполнять на станке для достижения максимальной точности. Рекомендуется обратиться к специалистам для выполнения этой задачи. Размеры пластин корректируются путем пересверливания некоторых отверстий на большую глубину. Возможно, вам также потребуется немного подрезать углы пластины с помощью болгарки, после чего между ней и кузовом автомобиля следует установить прокладки.
5. Установите усилитель вместе с рейкой и пластиной — возможно, стандартный винт для крепления не подойдет, и вам придется заменить его на болт меньшей длины. Это может потребовать установки ограничителя, чтобы предотвратить произвольное вращение вала.
6. Далее выполните монтаж центральной части переключателей.
7. Затем проложите два провода из салона автомобиля к аккумулятору, желательно укладывать проводку через левое крыло. Сначала снимите расширительный бачок омывательной системы. Найдите длинную медную проволоку, с помощью которой вы будете проталкивать проводку. Затем откройте монтажный блок с предохранителями и найдите провода, идущие в моторный отсек; через это отверстие вам нужно будет протолкнуть проволоку.
   Будьте внимательны, чтобы не повредить проводку. Когда проволока выйдет через левое крыло, прикрепите к ней провода усилителя и протолкните их в моторный отсек.
8. После этого снимите контрольный щиток и найдите красный разъем. Затем протолкните проводку от усилителя в пространство под щитком. Отключите оранжевый кабель от красного разъема и установите на него колодку из комплекта проводов для ЭУР. Этот провод следует соединить с оранжевым проводом устанавливаемой системы, а оставшийся конец с клеммой подключить вместо штатного кабеля в разъем.
9. Аналогично выполните действия с серым проводом, который также находится в красном разъеме. Подключите провода, идущие в моторный отсек, следующим образом: черный провод к минусу, розовый — к плюсу. На этом установка может считаться завершенной. Теперь остается только вернуть на место кожух и руль.

Фотогалерея «Устанавливаем ЭУР»

Нюансы установки ГУР

Каждый владелец автомобиля, устанавливающий гидроусилитель руля, должен строго следовать инструкции. В противном случае, установка может быть выполнена с ошибками, что приведет к неправильной работе системы.

Итак, процесс установки на «Десятку» выглядит следующим образом:

1. В первую очередь необходимо снять кожух газораспределительного механизма и установить кронштейн с помощью трех винтов. Внутри салона уже есть соответствующие отверстия, поэтому сверлить ничего не потребуется. Затем устанавливается шпилька, на которую позже будет монтироваться ролик. Для шпильки отверстия отсутствуют, поэтому их нужно будет просверлить. После установки ролика следует закрепить кронштейн.

2. Далее необходимо демонтировать генераторный узел и оба его фиксатора, а также выполнить аналогичные действия с колонкой. Вал нужно будет немного укоротить, примерно на 3.5 см. Если у вас есть болгарка и сварочный аппарат, этот шаг можно выполнить самостоятельно, в противном случае лучше обратиться к профессионалам.

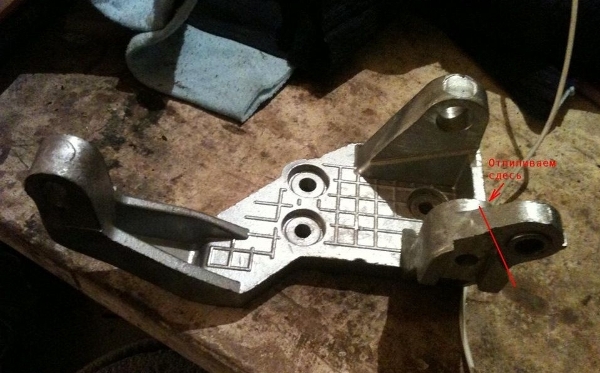

3. Затем отрезается часть кронштейна, после чего на нем можно надежно установить насос и закрыть его с помощью подушки. Получившаяся конструкция монтируется на силовой агрегат, в том месте, где ранее находился кронштейн генераторного узла.

4. Теперь необходимо найти адсорбер и установить под него кронштейн для расширительного бачка. Для этого открутите винт, который фиксирует подушку двигателя, и приподнимите мотор. В образовавшееся пространство устанавливается ремешок гидроусилителя, который следует надежно закрепить на ролике.

5. В завершение вам нужно заменить штатную рейку на новую от гидроусилителя. Открутите шесть винтов и завершите сборку устройства. Подключите шланги и залейте в расширительный бачок рабочую жидкость. Для прокачки системы рулевое колесо следует поворачивать в крайние правые и левые положения как при выключенном, так и при заведенном двигателе.

Возможен ли ремонт?

Рулевая рейка ВАЗ 2110 с гидроусилителем является довольно надежным узлом, однако даже она может выйти из строя при неправильной эксплуатации автомобиля.

Ремонт рулевого механизма может включать в себя следующие этапы:

1. Ремонт рейки с гидроусилителем. В этом случае процесс ремонта заключается в замене компонентов из ремкомплекта. В комплект входят уплотнительные элементы для поршня и вала, сальники, втулки, а также элементы для поджима вала. В ходе выполнения этой работы может потребоваться обработка поверхности вала.
2. Ремонт распределительного устройства. Эта процедура включает замену верхнего и внутреннего сальников, уплотнительных элементов и шлифовку вала. Если на распределителе обнаружены следы кольцевого износа, может потребоваться гильзование корпуса.
3. Ремонт рейки с восстановлением вала. В данном случае выполняются все предыдущие действия, но дополнительно необходимо восстановить вал с помощью наращивания баббита. Также потребуется его хромирование и шлифовка.
4. При капитальном ремонте необходимо выполнить все вышеописанные действия, а также полностью заменить поперечный вал, боковую поджимку вместе с гайками и распределителем. Кроме того, может потребоваться замена магистралей высокого давления и рулевых тяг.

Цена вопроса

Цена нового электрического усилителя руля (ЭУР) в настоящее время колеблется в пределах 13-18 тысяч рублей. На рынке подержанных запчастей можно найти комплект за 2-6 тысяч рублей. Средняя стоимость полного комплекта гидроусилителя руля (ГУР) составляет примерно 20 тысяч рублей.

Видео «Инструкция по замене жидкости в ГУР»

Вы можете ознакомиться с подробной инструкцией по замене жидкости в гидроусилителе руля своими руками, посмотрев видео ниже (автор — Фомин Томович).

ЗАМЕНА ЖИДКОСТИ ГУР ВАЗ-2110, 2111, 2112 ПРИОРА,КАЛИНА,ГРАНТА

Обзор популярных моделей ЭУР и ГУР для ВАЗ 2110

Электроусилитель руля (ЭУР)

Электроусилитель руля (ЭУР) представляет собой современное решение для повышения комфорта управления автомобилем. В отличие от гидравлических систем, ЭУР использует электрические моторы для усиления усилия, прикладываемого водителем к рулю. Это позволяет значительно уменьшить расход топлива и снизить нагрузку на двигатель.

Для ВАЗ 2110 наиболее популярными моделями ЭУР являются:

• ЭУР от ВАЗ 2170 (Приора) — данная модель отличается высокой надежностью и простотой установки. Она имеет встроенный блок управления, который автоматически регулирует уровень усилия в зависимости от скорости автомобиля.
• ЭУР от ВАЗ 2112 — еще одна распространенная модель, которая также хорошо зарекомендовала себя среди владельцев ВАЗ 2110. Установка ЭУР от 2112 требует минимальных доработок, и он обеспечивает отличную отзывчивость рулевого управления.
• ЭУР от Renault Logan — этот вариант подходит для тех, кто хочет получить более современное решение. Установка может потребовать дополнительных адаптаций, но в целом система работает стабильно и эффективно.

Гидроусилитель руля (ГУР)

Гидроусилитель руля (ГУР) — это традиционная система, которая использует гидравлическую жидкость для усиления усилия на руле. ГУР обеспечивает отличную обратную связь и позволяет водителю чувствовать дорогу. Однако, в отличие от ЭУР, он требует больше энергии и может быть менее эффективным в плане расхода топлива.

На ВАЗ 2110 наиболее распространены следующие модели ГУР:

• ГУР от ВАЗ 2108 — это классическая модель, которая отличается простотой конструкции и доступностью запчастей. Установка ГУР от 2108 не требует серьезных доработок, и он хорошо работает в сочетании с двигателем ВАЗ 2110.
• ГУР от ВАЗ 2111 — эта модель обеспечивает более высокую эффективность и надежность. Она также совместима с ВАЗ 2110 и может быть установлена без значительных изменений в конструкции автомобиля.
• ГУР от ВАЗ 2115 — еще один популярный вариант, который предлагает хорошую производительность и надежность. Установка ГУР от 2115 может потребовать некоторых модификаций, но в целом система работает очень хорошо.

Выбор между ЭУР и ГУР

При выборе между электроусилителем и гидроусилителем важно учитывать несколько факторов:

• Эффективность — ЭУР более эффективен в плане расхода топлива, так как работает только при необходимости, в то время как ГУР постоянно использует энергию двигателя.
• Надежность — ГУР имеет более простую конструкцию и, как правило, требует меньше обслуживания, тогда как ЭУР может быть более подвержен поломкам из-за своей электроники.
• Комфорт — ЭУР обеспечивает более легкое управление на низких скоростях, в то время как ГУР может дать более четкую обратную связь на высоких скоростях.

Выбор между ЭУР и ГУР зависит от предпочтений водителя и условий эксплуатации автомобиля. Оба варианта имеют свои плюсы и минусы, и важно тщательно взвесить все аспекты перед принятием решения.

Частые проблемы и их решения при эксплуатации ЭУР и ГУР

Электроусилитель руля (ЭУР) и гидроусилитель руля (ГУР) являются важными компонентами системы управления автомобилем ВАЗ 2110. Несмотря на их надежность, в процессе эксплуатации могут возникать различные проблемы, которые требуют внимания и своевременного решения. Рассмотрим наиболее распространенные неисправности и способы их устранения.

1. Проблемы с электроусилителем руля (ЭУР):

• Посторонние звуки при повороте руля: Если вы слышите скрипы или стуки, это может указывать на износ подшипников или недостаток смазки. Рекомендуется проверить состояние подшипников и при необходимости заменить их или добавить смазку.
• Трудности при повороте руля: Если руль стал тяжелым, это может быть связано с неисправностью датчика положения руля или блока управления ЭУР. Проверьте соединения и работоспособность этих компонентов, возможно, потребуется их замена.
• Проблемы с электрическим питанием: Если ЭУР не работает, проверьте предохранители и проводку. Часто причиной неисправности становится обрыв проводов или короткое замыкание. Убедитесь, что все соединения надежны и не имеют коррозии.

2. Проблемы с гидроусилителем руля (ГУР):

• Утечка жидкости: Если вы заметили, что уровень жидкости в бачке ГУР снижается, это может указывать на утечку. Проверьте шланги и соединения на наличие трещин или повреждений. В случае обнаружения утечки замените поврежденные элементы.
• Посторонние звуки при работе ГУР: Гудение или свист могут свидетельствовать о недостаточном уровне жидкости или о проблемах с насосом. Проверьте уровень жидкости и, если необходимо, долейте. Если звуки не исчезают, возможно, потребуется замена насоса.
• Трудности при повороте руля: Если руль стал тугим, это может быть связано с загрязнением системы или износом насоса. Рекомендуется промыть систему и заменить жидкость, а также проверить насос на работоспособность.

3. Общие рекомендации:

• Регулярно проверяйте уровень жидкости в системе, как для ЭУР, так и для ГУР. Это поможет избежать многих проблем.
• Следите за состоянием шлангов и соединений, чтобы предотвратить утечки и повреждения.
• Не забывайте о своевременном обслуживании и замене масла в системе, что продлит срок службы как ЭУР, так и ГУР.

Знание распространенных проблем и их решений поможет вам поддерживать систему управления вашего автомобиля ВАЗ 2110 в исправном состоянии, обеспечивая комфорт и безопасность на дороге.

Советы по обслуживанию и профилактике ЭУР и ГУР

Обслуживание электроусилителя руля (ЭУР) и гидроусилителя руля (ГУР) на ВАЗ 2110 – это важный аспект, который позволяет не только продлить срок службы этих систем, но и обеспечить безопасность и комфорт при управлении автомобилем. Ниже представлены основные советы по их обслуживанию и профилактике.

Регулярная проверка жидкости

Для гидроусилителя руля необходимо регулярно проверять уровень гидравлической жидкости. Низкий уровень жидкости может привести к перегреву системы и ее повреждению. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, особенно перед длительными поездками. Если уровень жидкости ниже нормы, необходимо долить ее до необходимого уровня, используя только рекомендованную производителем жидкость.

Замена жидкости

Жидкость в системе ГУР со временем теряет свои свойства, поэтому ее замена должна проводиться согласно регламенту, указанному в инструкции по эксплуатации автомобиля. Обычно это происходит каждые 40-60 тысяч километров пробега. При замене жидкости важно также промыть систему, чтобы удалить старую жидкость и возможные загрязнения.

Проверка шлангов и соединений

Шланги и соединения системы ГУР должны быть в хорошем состоянии. Регулярно проверяйте их на наличие трещин, утечек и других повреждений. Если вы заметили утечку жидкости, необходимо немедленно заменить поврежденные элементы, чтобы избежать серьезных поломок.

Обслуживание электроусилителя руля

Электроусилитель руля требует особого внимания. Важно следить за состоянием проводки и разъемов, так как коррозия или повреждения могут привести к сбоям в работе системы. Рекомендуется периодически проверять контакты на наличие окисления и при необходимости очищать их. Также стоит обратить внимание на работу датчиков, которые отвечают за управление усилием на руле.

Калибровка системы

После замены каких-либо элементов системы ЭУР или ГУР может потребоваться калибровка. Это необходимо для корректной работы усилителя и обеспечения правильного усилия на руле. Калибровку лучше всего проводить на специализированном оборудовании в сервисном центре.

Профилактика износа

Для предотвращения износа компонентов системы рекомендуется избегать резких маневров и перегрузок, особенно при парковке. Также стоит следить за состоянием шин, так как неправильное давление в шинах может негативно сказаться на работе усилителя.

Обращение к специалистам

Если вы заметили какие-либо проблемы с работой ЭУР или ГУР, такие как посторонние звуки, затрудненное вращение руля или утечки жидкости, не откладывайте визит в сервисный центр. Профессиональная диагностика и ремонт помогут избежать более серьезных поломок и затрат.

Следуя данным рекомендациям, вы сможете значительно продлить срок службы электроусилителя и гидроусилителя руля на вашем ВАЗ 2110, а также обеспечить безопасность и комфорт при управлении автомобилем.
