В автомобиле рулевое управление обеспечивает безопасность и комфорт вождения. Важным компонентом этой системы являются усилители руля, которые помогают водителю управлять автомобилем. В статье рассмотрим два основных типа усилителей — электроусилитель и гидроусилитель, их схемы и принцип работы, а также сравним их преимущества и недостатки. Узнаете, какое давление в гидроусилителе оптимально, и сможете сделать осознанный выбор между этими технологиями в зависимости от ваших потребностей.
Принцип работы гидроусилителя
Ключевым элементом узла является золотник, который определяет работу узлов и компонентов системы. Независимо от того, происходит ли перемещение золотника осевым или роторным образом, принцип его действия остается неизменным.
Когда рулевое колесо находится в нейтральном положении, золотник фиксируется с помощью центрирующих пружин. Это позволяет маслу свободно циркулировать по всем элементам системы, при условии, что распределитель установлен корректно.
Насосное устройство работает в активном режиме, перекачивая рабочую жидкость по системе. Этот узел функционирует постоянно, независимо от того, выполняются ли какие-либо маневры. Основная задача насосного устройства заключается в обеспечении прокачки масла.
Когда водитель поворачивает руль, золотник начинает перемещаться, что приводит к закрытию сливного патрубка. Это вызывает подачу масла в одну из полостей цилиндра, и процесс закачки происходит под давлением. В то же время, благодаря перемещению жидкости, компоненты поршня и штока поворачивают колеса и корпус распределительного устройства в сторону, в которую движется золотник. Корпус распределительного устройства может догнать золотник только в тот момент, когда он останавливается, что указывает на завершение маневра. Затем золотниковый элемент возвращается в исходное положение, и патрубок для слива масла открывается.
Саня Маевский подробно объяснил, как работает гидроусилитель руля.
Устройство ГУР
Конструкция гидравлического усилителя может варьироваться в зависимости от его типа.
| Критерий | Электроусилитель руля (ЭУР) | Гидроусилитель руля (ГУР) |
|---|---|---|
| Принцип работы | Использует электродвигатель для создания усилия на рулевом валу. | Использует гидравлическую жидкость под давлением, создаваемым насосом, для облегчения поворота руля. |
| Энергопотребление | Меньше, так как работает только при повороте руля. | Больше, так как насос постоянно работает, даже при движении по прямой. |
| Экономия топлива | Незначительно улучшает топливную экономичность. | Незначительно снижает топливную экономичность. |
| Чувствительность руля | Может быть настроен на различные режимы (спорт, комфорт), обеспечивая более точную обратную связь. | Обеспечивает более естественное ощущение дороги, но менее настраиваем. |
| Надежность | Меньше движущихся частей, потенциально более надежен. | Больше движущихся частей (насос, шланги, жидкость), потенциально больше точек отказа. |
| Обслуживание | Практически не требует обслуживания. | Требует периодической проверки уровня и замены гидравлической жидкости. |
| Стоимость ремонта | Ремонт может быть дороже из-за сложности электроники. | Ремонт обычно дешевле, так как компоненты проще и доступнее. |
| Вес системы | Легче. | Тяжелее. |
| Возможности | Легко интегрируется с системами помощи водителю (автопарковка, удержание в полосе). | Ограниченные возможности интеграции с электронными системами. |
| Применение | Широко используется в современных легковых автомобилях. | Чаще встречается в старых моделях, а также в грузовиках и внедорожниках. |
| Что лучше выбрать | Для большинства современных водителей: ЭУР, благодаря экономичности, настраиваемости и интеграции с электроникой. | Для любителей «классического» ощущения руля и тех, кто ценит простоту и ремонтопригодность: ГУР, особенно на тяжелых автомобилях. |
Интересные факты
Вот несколько интересных фактов о электро- и гидроусилителях руля:
-
Эффективность и экономия топлива: Электроусилители руля (ЭУР) работают только тогда, когда это необходимо, что позволяет экономить топливо. В отличие от гидроусилителей, которые используют насос, работающий постоянно, ЭУР активируется только при повороте руля, что снижает нагрузку на двигатель и, соответственно, расход топлива.
-
Регулировка усилия: Электроусилители руля могут быть настроены для изменения уровня усилия в зависимости от скорости автомобиля. Например, на высоких скоростях усилие может увеличиваться для большей стабильности, а на низких — уменьшаться для удобства маневрирования. Это невозможно с традиционными гидроусилителями, которые имеют фиксированное усилие.
-
Компактность и вес: Электроусилители руля легче и компактнее, чем гидравлические системы. Это позволяет производителям автомобилей экономить пространство под капотом и снижать общий вес автомобиля, что также положительно сказывается на динамике и экономичности.
При выборе между электро- и гидроусилителем руля стоит учитывать, что ЭУР предлагает более современные технологии и преимущества в экономии топлива и управляемости, тогда как гидроусилители могут обеспечивать более традиционное ощущение управления, которое нравится некоторым водителям.

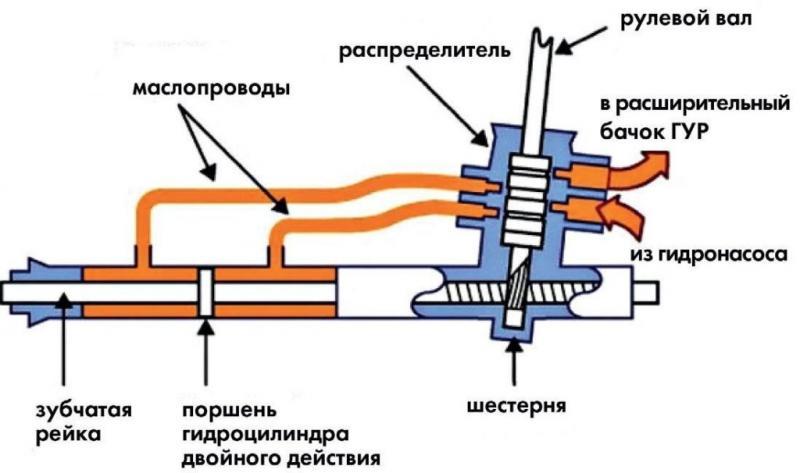

Классический ГУР
Составляющие элементы системы гидроусилителя руля:
-
Насосный механизм. Этот элемент отвечает за создание необходимого давления в системе, что обеспечивает циркуляцию жидкости. В большинстве современных автомобилей используются пластинчатые насосы, что связано с их высокой эффективностью и долговечностью. Обычно насос устанавливается на двигатель и работает благодаря ременной передаче.
-
Распределительный узел. Этот механизм предназначен для распределения масла и его направления в определенные полости цилиндра. В зависимости от конструкции гидроусилителя, может применяться либо роторный, либо осевой распределительный механизм. Если золотник движется поступательно, используется осевой распределитель, а при вращательном движении — роторный. Узел монтируется на рулевом приводе или непосредственно на валу рулевого механизма. Он чувствителен к загрязнениям в рабочей жидкости.
-
Гидравлический цилиндр. Этот элемент обеспечивает работу поршня и штока при подаче жидкости. Для поворота колес автомобиля используются специальные рычаги. Гидравлический цилиндр располагается между кузовом и приводом или на рулевом механизме.
-
Магистрали. По трубопроводам осуществляется перемещение масла в системе гидроусилителя. Магистрали могут быть низкого или высокого давления. Первые предназначены для возврата рабочей жидкости из расширительного резервуара в насос и обратно в бачок после использования. Вторые служат для подачи жидкости между насосом, распределительным механизмом и цилиндром.
-
Масло. Смазочный материал необходим для передачи усилия от насосного устройства к гидравлическому цилиндру. Оно также обеспечивает смазку всех компонентов усилителя.
-
Расширительный резервуар. Этот бачок предназначен для хранения рабочей жидкости и ее циркуляции. Он оснащен фильтром для очистки жидкости от загрязнений. На резервуаре имеются отметки, позволяющие контролировать уровень жидкости.

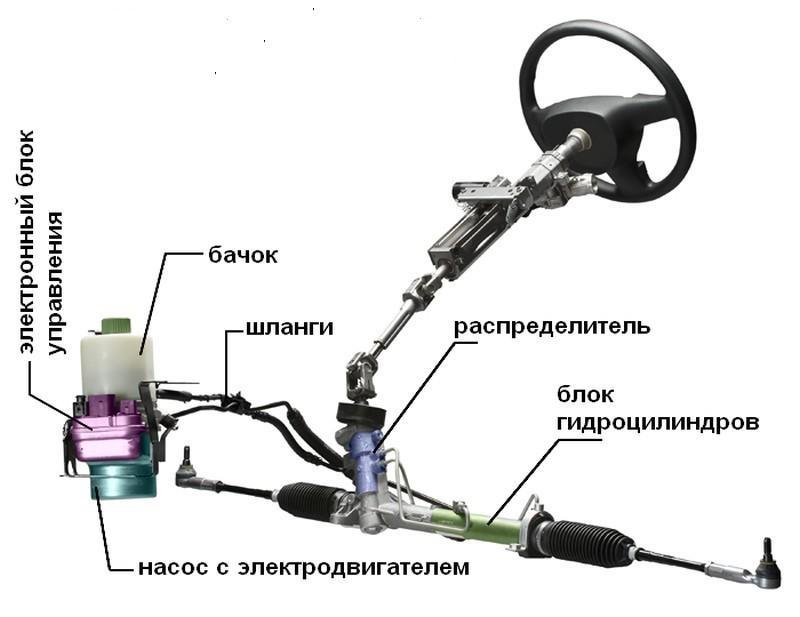

ЭГУР
Данный тип усилителя имеет схожую конструкцию, однако ЭГУР дополнен управляющим модулем и электромагнитным клапаном. Кроме того, система может быть усовершенствована за счет установки контроллера скорости.
Какое давление в гидроусилителе руля
Когда руль в гидравлической системе находится в нейтральном положении, давление смазочного материала составляет 5-7 бар. Однако при выполнении маневров и активации насосного устройства это значение давления возрастает до 79-86 бар.
Как работает электроусилитель руля
В системе электрического усилителя рулевого управления (ЭУР) отсутствует рабочая жидкость. Электрический усилитель активируется не постоянно, а только во время выполнения маневров. Силовой агрегат системы генерирует крутящий момент, который определяется моментом на рулевом узле. Этот параметр измеряется с помощью специального контроллера, который передает данные на управляющий модуль системы. Блок отвечает за расчет необходимой мощности для активации мотора, принимая во внимание положение руля.
Измерение угла поворота осуществляется с помощью контроллера, встроенного в переключатель, расположенный под рулем. На роторном устройстве электродвигателя установлен контроллер, который фиксирует частоту вращения механизма и передает информацию на электронный блок управления (ЭБУ). Это необходимо для того, чтобы модуль мог определить скорость вращения узла. Управляющий модуль ЭУР учитывает множество параметров при расчете требуемого усилия для электродвигателя.
Этот параметр определяется следующими факторами:
- значением момента на руле;
- скоростью движения автомобиля;
- оборотами силового агрегата, а также углом и скоростью вращения руля.
Далее усилие от мотора передается на рейку через приводную шестеренку и червячную передачу. Перемещение рейки происходит благодаря нескольким усилиям. В этом процессе участвуют как рулевое колесо, так и электромотор системы ЭУР, который контролируется электронным модулем.
При повороте руля торсион закручивается. Приложенное усилие рассчитывается электронным модулем на основе изменений в положении элементов контроллера. Механизм поворота фиксирует отклонение рулевого колеса. Эти данные обрабатываются микропроцессорным модулем, который взаимодействует с ЭБУ автомобиля.
С учетом полученной информации микропроцессорный блок производит расчет необходимого усилия и подает соответствующее питание на мотор. В результате мотор осуществляет перемещение вала руля или рейки.

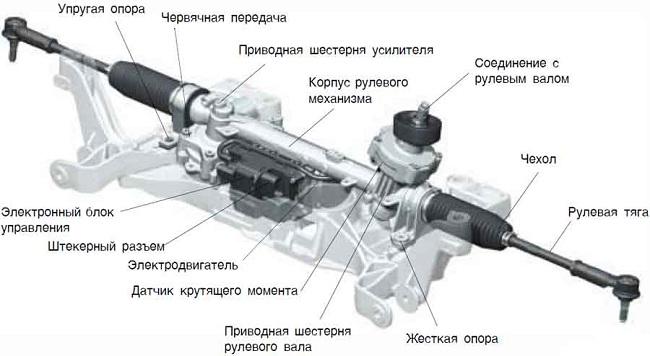

Устройство ЭУР
Основные элементы системы:
- Электрический двигатель, в большинстве автомобилей используются бесщеточные модели.
- Сервопривод. В зависимости от ситуации могут применяться различные типы устройств.
- Датчик крутящего момента. Этот компонент считается одним из ключевых и обычно устанавливается на торсион, который находится внутри рулевого вала. На концах этого элемента располагаются две разные части контроллера. В зависимости от типа электрического усилителя рулевого управления (ЭУР) датчик может быть оптическим или магнитным.
- Контроллер, отвечающий за перемещение рулевого колеса.
- Модуль управления.
- Некоторые автомобили дополнительно оборудованы контроллером скорости поворота рулевого колеса.
Что лучше: электро или гидроусилитель руля?
Чтобы понять, какая система лучше, стоит ознакомиться с недостатками обеих технологий.
| Недостатки ГУР | Недостатки ЭУР |
| В автомобилях с гидроусилителем руля не рекомендуется долго держать рулевое колесо в крайних положениях. Это может привести к перегреву рабочей жидкости и повреждению компонентов, особенно насоса | Электрический усилитель руля не отличается высокой информативностью управления |
| ГУР требует периодического обслуживания. Каждые несколько лет необходимо менять рабочую жидкость. Водителю следует следить за её уровнем и проверять целостность электрических цепей, магистралей и насоса | Существует риск сбоев в работе ЭУР. Возможны поломки контроллеров рулевого колеса или вала |
| Эффективность работы усилителя зависит от двигателя. Часть мощности, необходимой для работы насоса, забирается у силового агрегата, что приводит к неэффективным затратам при движении по прямой | Возможны сбои в работе во время движения. Если усилитель заедет, это может вызвать его поломку и создать опасную ситуацию на дороге. Выровнять колеса, когда автомобиль стоит, будет сложно |
| ГУР не позволяет настраивать режимы работы в зависимости от условий движения | Электрическая часть системы часто не подлежит ремонту. Лучше заменить контроллеры положения руля, чем пытаться их отремонтировать, так как неправильная перепайка датчиков может привести к ошибкам в настройках. Это делает обслуживание ЭУР более затратным |
| Гидроусилитель обеспечивает хорошую информативность при низкой скорости, но на высоких оборотах двигателя этот показатель снижается | Периодически требуется калибровка контроллеров, что сложно выполнить самостоятельно, и придется обращаться к специалистам |
Гидроусилитель руля проще в обслуживании, однако его работа требует определенной доли мощности от двигателя автомобиля.
Видео «Самостоятельный ремонт ЭУР»
Канал CompsMaster на примере автомобиля Лада Калина продемонстрировал процесс выполнения.
Преимущества и недостатки гидроусилителя руля
Гидроусилитель руля (ГУР) представляет собой систему, использующую гидравлическую жидкость для облегчения управления автомобилем. Он работает на основе давления, создаваемого насосом, который, в свою очередь, приводится в действие двигателем автомобиля. Рассмотрим подробнее преимущества и недостатки этой системы.
Преимущества гидроусилителя руля
- Улучшенное управление: Гидроусилитель обеспечивает более легкое и точное управление автомобилем, особенно на низких скоростях. Это особенно важно при маневрировании на парковке или в узких местах.
- Снижение нагрузки на водителя: Благодаря гидравлическому усилению, водителю не нужно прикладывать значительные усилия для поворота руля, что снижает утомляемость во время длительных поездок.
- Стабильность на высоких скоростях: Гидроусилитель обеспечивает хорошую обратную связь и стабильность управления на высоких скоростях, что повышает безопасность движения.
- Надежность: Гидравлические системы, как правило, имеют долгий срок службы и могут работать в различных условиях, что делает их надежными для большинства автомобилей.
Недостатки гидроусилителя руля
- Зависимость от двигателя: Гидроусилитель работает от мощности двигателя, что может привести к увеличению расхода топлива, особенно при работе на холостом ходу.
- Сложность конструкции: Гидравлические системы более сложны в обслуживании и ремонте по сравнению с электрическими аналогами. Утечки жидкости и поломки насоса могут привести к значительным затратам на ремонт.
- Вес: Гидроусилитель обычно тяжелее электрических систем, что может негативно сказаться на общей массе автомобиля и, соответственно, на его динамических характеристиках.
- Необходимость в обслуживании: Гидравлические системы требуют регулярного контроля уровня жидкости и ее состояния, что добавляет дополнительные заботы владельцам автомобилей.
В заключение, гидроусилитель руля имеет свои преимущества и недостатки. Он обеспечивает отличное управление и комфорт, но требует внимания к обслуживанию и может увеличить расход топлива. При выборе между гидро- и электроусилителем важно учитывать индивидуальные предпочтения и условия эксплуатации автомобиля.
Преимущества и недостатки электроусилителя руля
Электроусилитель руля (ЭУР) представляет собой современное решение, которое использует электрические моторы для облегчения управления автомобилем. В отличие от традиционного гидроусилителя, который полагается на гидравлическую систему, электроусилитель работает на основе электрической энергии, что приносит с собой ряд преимуществ и недостатков.
Преимущества электроусилителя руля:
- Экономия топлива: Электроусилитель потребляет энергию только тогда, когда это необходимо, что позволяет снизить нагрузку на двигатель и, соответственно, расход топлива. В отличие от гидравлической системы, которая работает постоянно, даже когда усиление не требуется, ЭУР более эффективен в этом плане.
- Легкость в управлении: Электроусилитель может быть настроен для обеспечения различной степени усилия на руле, что позволяет производителям адаптировать его под разные модели автомобилей и предпочтения водителей. Это может включать в себя более легкое управление на низких скоростях и более жесткое на высоких.
- Компактность и легкость: ЭУР, как правило, легче и занимает меньше места, чем гидравлические системы. Это позволяет производителям автомобилей экономить пространство под капотом и снижать общий вес автомобиля, что также положительно сказывается на его динамике.
- Минимальное обслуживание: Электроусилители не требуют замены жидкости, как это необходимо для гидравлических систем. Это снижает затраты на обслуживание и делает эксплуатацию автомобиля более удобной.
- Интеграция с другими системами: ЭУР может быть легко интегрирован с другими электронными системами автомобиля, такими как системы стабилизации и помощи при парковке, что улучшает общую безопасность и комфорт вождения.
Недостатки электроусилителя руля:
- Зависимость от электроники: Поскольку ЭУР полностью зависит от электрических компонентов, любые сбои в системе могут привести к потере управления автомобилем. Это может быть особенно критично в случае выхода из строя датчиков или электродвигателя.
- Стоимость ремонта: В случае поломки электроусилителя, его ремонт или замена может обойтись значительно дороже, чем аналогичные работы с гидравлической системой. Это связано с более высокой стоимостью электронных компонентов и необходимостью специализированного оборудования для диагностики.
- Чувствительность к температуре: Электроусилители могут быть чувствительны к экстремальным температурам, что может повлиять на их производительность. В условиях сильного холода или жары работа системы может ухудшаться.
- Отсутствие обратной связи: Некоторые водители отмечают, что электроусилители могут не обеспечивать такой же уровень обратной связи, как гидравлические системы, что может снизить удовольствие от вождения и ощущение контроля над автомобилем.
Таким образом, выбор между электро- и гидроусилителем руля зависит от предпочтений водителя, условий эксплуатации автомобиля и его назначения. Каждый из типов имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от конкретных требований и ожиданий.
Рекомендации по выбору усилителя руля в зависимости от типа автомобиля
При выборе усилителя руля важно учитывать тип автомобиля, его предназначение и условия эксплуатации. Разные системы имеют свои преимущества и недостатки, которые могут существенно повлиять на управляемость и комфорт вождения.
1. Легковые автомобили: Для большинства легковых автомобилей оптимальным выбором будет электроусилитель руля (ЭУР). Он обеспечивает более точное управление и отзывчивость, что особенно важно в городских условиях с частыми маневрами. ЭУР также позволяет экономить топливо, так как не требует постоянного привода от двигателя, как это происходит с гидроусилителем. Кроме того, электроусилители часто имеют возможность регулировки усилия в зависимости от скорости, что повышает комфорт при вождении.
2. Внедорожники: Для внедорожников и кроссоверов, которые часто сталкиваются с сложными условиями эксплуатации, гидроусилитель руля (ГУР) может быть более предпочтительным. ГУР обеспечивает более высокую силу на руле, что важно при маневрировании на неровных поверхностях или при преодолении препятствий. Однако современные внедорожники также могут быть оснащены электроусилителями, которые адаптированы для работы в сложных условиях.
3. Спортивные автомобили: В спортивных автомобилях часто используются системы с механическим усилением или специализированные электроусилители, которые обеспечивают максимальную обратную связь и контроль. В таких случаях важна не только легкость управления, но и точность, поэтому выбор системы должен основываться на предпочтениях водителя и характеристиках автомобиля.
4. Грузовые автомобили: Для грузовых автомобилей и фургонов, которые требуют значительных усилий для управления, гидроусилитель руля остается наиболее распространенным вариантом. Он способен обеспечить необходимую мощность для управления тяжелыми транспортными средствами, особенно при маневрировании на малых скоростях. Однако, с развитием технологий, на рынке появляются и электрические системы, которые могут быть адаптированы для грузового транспорта.
5. Электромобили: В электромобилях чаще всего устанавливаются электроусилители руля, так как они идеально вписываются в концепцию экономии энергии и высокой эффективности. ЭУР позволяет не только снизить расход энергии, но и улучшить управляемость, что особенно важно для автомобилей с низким центром тяжести.
В заключение, выбор между электро- и гидроусилителем руля зависит от множества факторов, включая тип автомобиля, условия эксплуатации и личные предпочтения водителя. Рекомендуется тщательно изучить характеристики и отзывы о конкретных моделях, чтобы сделать наиболее обоснованный выбор, который обеспечит комфорт и безопасность на дороге.
