06.04.2021 7 539 ВАЗ 2114

Автор:Иван Баранов

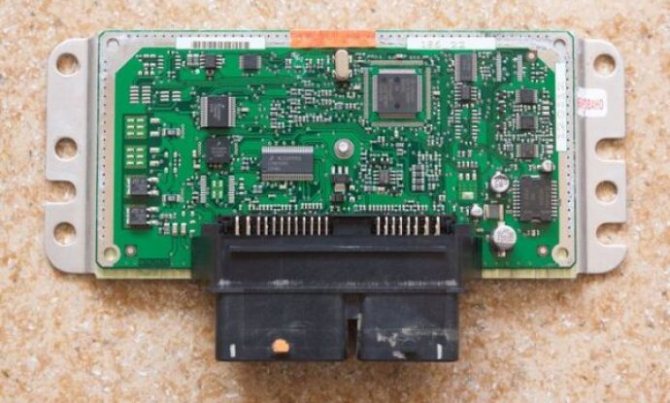

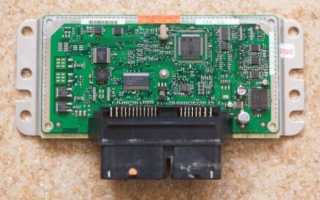

Любой современный автомобиль оборудуется управляющим модулем — электронным блоком, который позволяет обеспечить наиболее оптимальную работу мотора. В результате некорректной работы ЭБУ могут возникнуть проблемы в эксплуатации автомобиля. Что представляет собой ЭБУ ВАЗ 2114, где он находится и как его самостоятельно заменить — узнайте из этого материала.

[ Скрыть]

Январь-4, GM-09

Так как производство четырнадцатых проходило на протяжении нескольких лет, модернизация касалась и свойств контролера. По сему ЭБУ на ВАЗ 2114 бывает нескольких видов.

Одним из самых первых электронных блоков был «Январь 4» и «GM 09». Они ставились на первые Самары 2, начиная с 2000 года. Модификация включала в себя наличие или отсутствие резонансного датчика детонации.

Модельный ряд достаточно широкий, внизу приведены версии мозга с нормой токсичности и основными характеристиками.

Январь-4, GM – 09

Январь 5.1.х

Уже в 2003 году четырнадцатые стали оснащать усовершенствованными мозгами (которые, кстати подходили и на тринадцатую, и на пятнадцатую) – это «Январь 5.1х». этот контроллер выпускали в трех вариациях, касаемых впрыска топлива: одновременный впрыск, впрыск попарно-параллельный и фазированный.

Кстати, этот тип мозгов хорошо сходится по параметрам с «VS (Ителма) 5.1» или «BOSCH M1.5.4», что позволяет взаимозаменять отечественную прошивку на иностранную. Ниже представлены модели всех трех линеек мозгов.

Блок управления ВАЗ 2114, представленный разными моделями одной линейки, будет выстроен на единой базе, а модели будут отличаться разве что коммутацией форсунок или подогреве ДК.

На «Январь»:

Январь 5.1.х

Виды блоков

Четырнадцатая почти отпраздновала свое пятнадцатилетие. Эти годы не прошли даром ни для автомобиля, ни для конструкторского бюро завода. Инженеры Авто-ВАЗ не сидели «сложа руки», с каждым годом они улучшали свое детище, эти «апгрейды» касались и мозга автомобиля. Всего было 8 поколений этого электронного устройства, при чем различались не только характеристики, но и производители.

Такая ситуация вызывает резонный вопрос – «какой именно мозг стоит у вас в машине?» Чтобы это узнать, нужно осмотреть прибор, на его корпусе находится маркировка. Эти цифры являются номером модели. Переписав их и сопоставив с приведенной на сайте завода таблицей или информацией в нашей статье, вы сможете узнать свой ЭБУ.

Рекомендуем: Ремень грм на джили mk: выбор, замена своими руками

Январь-4 и GM-09

Маркировка 21114-1411020-22 отвечает ЭБУ модели Январь-4, если на ЭБУ последние две цифры 10, 20, 20ч, 21 то это модель GM-09. Это самые первые мозги для ВАЗ 2114. Данным поколением устройств машины комплектовались до 2003 года. В зависимости от маркировки, устройства отличаются наличием ряда датчиков, которые определяли соответствие автомобиля ЕВРО-2.

Сегодня ЭБУ этих моделей на разборках можно купить по цене в 5-6 тысяч рублей.

Bosch M1.5.4, Ителма 5.1, Январь 5.1.х

Маркировка Bosch M1.5.4 это 21114-1411020 и 21114-1411020-70, цифры 71 в конце находятся на корпусах Ителма 5.1, а 72 на Январь 5.1.х. Второе поколение ознаменовало эру универсализации ЭБУ (аналогичный прибор можно найти на 2113 и 2115).

По принципу действия все модели полностью идентичны. Такими мозгами машины комплектовались даже после 2013 года, благодаря общей успешности конструкции.

Модификации электронных блоков управления БОШ:

После 2013 Январь 5.1.х стал поставляться в трех комплектациях. Главной разницей между ними был контроль впрыска. Так по этому аспекту они делились на ЭБУ с парно-параллельным, одновременным и фазированным впрыском.

Январь 5.1.х и Ителма 5.1 можно приобрести за 8 тыс. рублей, Bosch M1.5.4 комплектовались экспортные образцы, но купить его можно по той же цене. Больше всего машин под управлением этих ЭБУ было выпущено в 2003-2007 годах.

Bosch M7.9.7 и Январь 7.2

Январь семерка имел множество моделей в зависимости от комплектации и объема двигателя, так на 1,5 литровых восьми клапанных двигателях устанавливались модели производства АВТЭЛ с грифом: 81 и 81ч, этот же мозг от производителя ИТЭЛМА имел цифры 82 и 82ч. Bosch M7.9.7 ставился на полуторалитровые двигателя экспортных экземпляров и маркировался 80 и 80ч на машинах стандарта Евро 2 и 30 на авто стандарта Евро 3.

На двигатели 1,6 литра:

30 серия Бош встречалась и на 1,6 литровых движках, но из-за первоначальной разработки под полуторалитровый автомобиль, программное обеспечение сильно глючило иногда полностью отказываясь работать. Специальная комплектация с пометкой 31ч, выпущенная несколько позже, работала на порядок адекватнее.

1,6 литровые двигателя машин, предназначенных для внутреннего рынка, имели на борту приборы от тех же АВТЭЛ и ИТЭЛМА. Первая серия от первых с пометкой 31 «болела» тем же, что и Бош 30 серии, позже все недоработки были учтены и справлены в 31ч. При проблемах у конкурентов ИТЭЛМА заметно выросла в глазах автолюбителей, выпустив удачную серию под цифрой 32. Дополнительно нужно отметит, что только Bosch M7.9.7 с маркером 10 соответствовал стандарту Евро 3.

Рекомендуем: Замена воздушного фильтра Киа Рио 3

Стоимость нового ЭБУ этого поколения составляет 8 тыс. рублей, б/у на разборке можно найти за 4 тыс.

Январь 7.3

Модель от ИТЕЛМА получила маркировку 11183-1411020-02 и стандарт Евро 3, АВТЭЛ при этом выпускал модели Евро 4. Данное поколение получило самое широкое распространение, ведь все 8 клапанные машины после 2007 г. комплектовались именно им.

Новые мозги на ВАЗ 2114 этого поколения, в комплектации Евро 3, можно приобрести за 8 тыс. руб.

Проверка ключа STGB10NB37LZ, GS14C40L, BTS2140 Ключ исправный

Проверка ключа силового ключа ЭБУ. Ключ пробитый STGB10NB37LZ, GS14C40L, BTS2140

Bosch M7.9.7

Или такой мозг – «BOSCH M7.9.7». Его выпускают с конца 2003 года. У него нестандартный разъем, что затрудняет его замену на другие прошивки. Это более западный, навороченный электронный блок с нормой на Евро 2 и 3, хоть его разъем уникален, ко конструктивно исполнен качественнее (имеется коммутатор) своих конкурентов и предшественников. Да и весит он меньше.

Наверное, единственный доступный аналог отечественного производителя бошевскому М7.9.7 является «Январь 7.2». этот контроллер изготовлен с другим качеством проводки – он 81 контактный, его можно попробовать заменить с бошевским, хотя, на практике все равно возникают нестыковки. Делают эти контроллеры на Ителме и Автэле, а по характеристикам это сиквел Январь-5.

Где находится масса ЭСУД?

Питание ЭСУД осуществляется от аккумулятора. С положительной клеммы поступает 12 В, от отрицательной отходят два провода: тонкий и толстый. Первый подсоединён к приваренной шпильке на корпусе, второй используется непосредственно для работы. Он поступает на двигатель, а оттуда на остальные приборы.

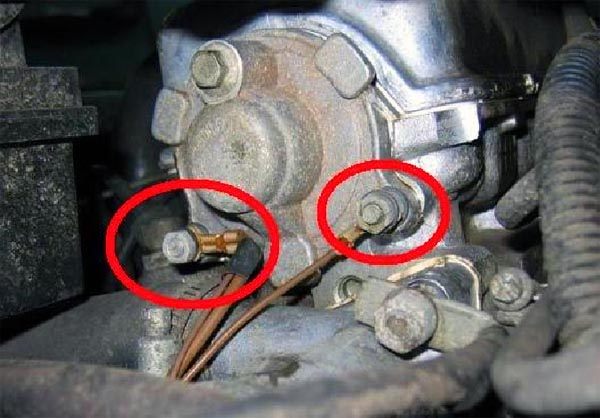

В моделях, использующих двигатель объёмом 1.5 л, массу можно увидеть на креплениях заглушек, расположенных с правой стороны двигателя. Если объем двигателя составляет 1.6 л, то масса — вывод на приваренную к корпусу шпильку, расположенную в тоннеле пола.

Масса ЭСУД

Январь 7.3

И самой последней модификацией отечественного Января стал электронный блок «М 7.3», его еще называют Январь 7.3, но это некорректно. Именно его чаще всего можно встретить на современных четырнадцатых, так как его ставили с 2007 года. Производили его хорошо – норма Евро 3 даже на Евро 4 можно было натянуть, делали все там же: на Ителме и Автэле. Ниже смотрите основные характеристики этой прошивки на движку 1,6 с 8 – ми клапанами.

Euro 3 и Euro 4

А теперь возвращаемся к вопросу, как узнать, какой ЭБУ стоит на ВАЗ 2114. Точнее, теперь вы можете это сделать, элементарно посмотрев номер вашего контроллера и отыскав его в каком-либо из списков. Если бы четырнадцатая обладала бортовиком, он бы вам выдал номерок блока, но о таких диковинах даже пятнашке через раз мечтать приходится, по сему, отодвигаем кожух и лезем внутрь, смотреть номер воочию.

Система управления двигателем ВАЗ 2114 легко поддается диагностике и без наличия бортовика, сгодится обычный ноут с нужной программой. Диагностика вещь хорошая, помогает прочесть выскочившие ошибки и натолкнуть на мысли, как сделать ремонт ЭБУ своими руками. Дело не хлопотное, особенно, если учесть, сколько стоит ЭБУ на ВАЗ 2114 – в среднем 5000 рублей.

Ремонт контроллера часто связывают с таким процессом как прокачка (чип-тюнинг, прошивка прошивки и т.д.). Процедура нужна прежде всего для того, чтобы увеличить мощность движки. Можно, конечно, придумать турбину, но можно обойтись и малой кровью – скачанный с интернета софт обойдется бесплатно, а эффект точно будет.

То есть, тюнинг коснется алгоритма работы двигателя внутреннего сгорания. Видов как это сделать, какие программы использовать и какие параметры выставлять – всего этого очень много. Например, можно сделать расход бенза стандартным при любых обстоятельствах, но тогда и кайф от разгона упадет. А можно повысить мощь силовой установки: тогда четырнадцатая будет кушать немного больше бенза, но и выдавать заслуженную скорость.

Можно еще поколдовать с моментом зажигания или сделать так, чтобы ваша Самара кушала бенз меньшего октанового числа, а ездила с прежним качеством. Эти два последних пункта спорные в отношении износа деталей, да и на практике чаще всего автовладельцы хотят добавить мощи тачке, чтобы резво входила в повороты и динамично разгонялась.

Частые неисправности электронного блока управления ВАЗ

С учетом того, что контроллер является сложным электронным устройством, нельзя исключать выход ЭБУ из строя. Как правило, причины неисправности ЭБУ могут быть разными, начиная с механических повреждений и заканчивая программными сбоями.

Например, частой причиной поломок является перегрев или попадание жидкости. Как показывает практика, на Лада Самара ЭБУ стоит возле радиатора печки. Не трудно догадаться, что течь радиатора и попадание ОЖ на контроллер часто выводит данное устройство из строя.

Рекомендуем также прочитать статью о том, что такое диагностический адаптер ELM327. Из этой статьи вы узнаете о назначении, функционале, а также особенностях подбора сканера ЕЛМ327.

Также скачки напряжения в бортовой сети приводят к тому, что отдельные детали в устройстве блока управления перегорают, страдает банк памяти с прошивкой. Например, такое происходит, если клеммы АКБ отходят. Также нарушение контакта со свечами зажигания или высокое сопротивление ВВ — проводов формируют электродвижущую силу в первичной обмотке катушки зажигания. Результат- пробой выходных транзисторов блока управления.

При этом не всегда на панели загорается check engine, однако двигатель работает со сбоями. В подобной ситуации, когда других причин не выявлено, нужна не диагностика двигателя и систем, а профессиональная диагностика ЭБУ автомобиля, которую может выполнить только опытный специалист. Нередко после проверки блок может нуждаться в замене, так как ремонт ЭБУ зачастую не рекомендован.
