Делаем автоподелку — мастерим звуковой сигнализатор поворотов для своей «Ласточки» своими руками

Забывание выключать повороты — распространенная проблема водителей, способная привести к неприятным ситуациям. В этой статье представлено пошаговое руководство по изготовлению звукового сигнализатора поворотов для автомобиля «Ласточка». Этот простой прибор поможет избежать забывчивости и повысит безопасность на дороге. Следуя инструкциям и используя доступные материалы, вы сможете самостоятельно собрать звуковой повторитель поворотов, который станет надежным помощником в вашем автомобиле.

Предназначение звукового повторителя поворотов

В современных автомобилях часто устанавливаются переключатели поворотников, которые автоматически возвращаются в нейтральное положение после завершения маневра. Это решение имеет свои плюсы: водителю не нужно отвлекаться на отключение сигнала, когда поворот завершен, и нет необходимости проверять, активен ли индикатор. Однако со временем механизм автоматического возврата может выйти из строя (автор видео — Александр Баранов).

В некоторых моделях автомобилей переключатель не возвращается самостоятельно в исходное положение. В таком случае водителю следует самостоятельно следить за его отключением после завершения поворота. При этом могут раздаваться щелчки, но иногда их не слышно из-за громкой музыки или внешнего шума.

Если не отключить поворотники вовремя, это может привести к опасным ситуациям на дороге, так как может сбить с толку других участников движения.

Установка звукового сигнала, который будет оповещать о работе реле переключателя, может помочь решить проблему забытых поворотов.

звуковой повторитель поворотов, калина 2 компл. норма. (41-012)звуковой повторитель поворотов, калина 2 компл. норма. (41-012) Как установить звуковой сигнал поворота на Bajaj Avenger?Как установить звуковой сигнал поворота на Bajaj Avenger?

Инструкция по изготовлению пищалки на поворотники

Создать звуковой сигнализатор поворотов для своего автомобиля можно самостоятельно всего за 15 минут, без необходимости обращаться в автосервис. Для этого потребуется микросхема К561ЛН2, которая станет основой устройства. Также понадобится бузер, но без встроенного генератора.

Если вас устраивает звук бузера с генератором, его также можно использовать. В этом случае необходимо разобрать схему подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, можно настроить звук, вращая ручку регулировки, и выбрать наиболее подходящий вариант. Затем, используя микросхему К561ЛН2 и генератор, можно воспроизвести этот звук.

Схема устройства делится на две основные части:

  1. Генератор создается из двух логических элементов INV1 и INV2, к которым подключается времязадающая RC-цепь.
  2. Усилитель состоит из трех параллельно соединенных логических элементов INV3, INV4 и INV5, что позволяет увеличить коммутируемый ток. Благодаря этому усилителю генератор сможет работать с нагрузкой, представленной бузером.

Тон звука звукового повторителя можно настроить, изменяя значения компонентов С1 и R1. При подключении устройства отрицательный полюс следует присоединить к «массе» автомобиля, а положительный – через «развязывающие» диоды от стоп-сигнала.

Чтобы определить клеммы кнопки, рекомендуется использовать мультиметр. Установите его в режим измерения постоянного напряжения. Включив левый поворотник, нужно проверить, на какой клемме появляется напряжение +12 Вольт. Аналогичные действия следует проделать с правым поворотником.

В данном случае устройство собирается с навесным монтажом. В качестве корпуса для звукового повторителя поворотов можно использовать 2-миллиметровый шприц, из которого предварительно извлечен поршень. Провод выводится через узкое отверстие – носик шприца, а бузер фиксируется с обратной стороны шприца с помощью термоклея.

Таким образом, собрать звуковой повторитель поворотов своими руками достаточно просто, используя микросхему и пять логических элементов. Это позволит сэкономить как время, так и деньги на посещении автосервиса.

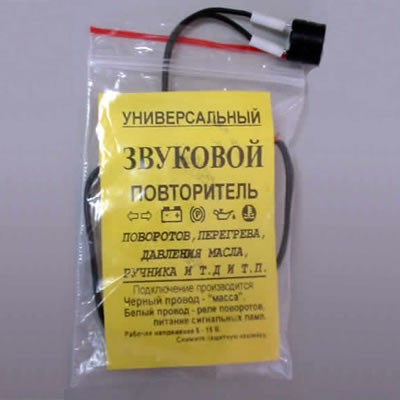

Универсальный звуковой повторитель

Компонент Назначение Примечания
Микроконтроллер (например, Arduino Nano) Управление логикой работы сигнализатора, обработка входных сигналов, генерация звука. Выбор зависит от сложности функционала и доступности.
Пьезоизлучатель (зуммер) Воспроизведение звукового сигнала. Выбирайте с достаточной громкостью для слышимости в салоне.
Реле (12В) Коммутация сигналов поворотов, если требуется изоляция или усиление. Может не понадобиться, если микроконтроллер напрямую управляет светодиодами или имеет достаточный выходной ток.
Резисторы Ограничение тока для светодиодов, подтяжка входов микроконтроллера. Номиналы зависят от конкретных компонентов.
Конденсаторы Сглаживание питания, фильтрация шумов. Номиналы зависят от конкретных компонентов.
Провода Соединение всех компонентов. Различные цвета для удобства монтажа.
Макетная плата или печатная плата Для сборки и монтажа компонентов. Макетная плата удобна для прототипирования, печатная плата для финального изделия.
Корпус Защита электроники от внешних воздействий, эстетика. Можно использовать готовый или напечатать на 3D-принтере.
Диоды (например, 1N4007) Защита от обратного напряжения, развязка цепей. Рекомендуется для защиты микроконтроллера.
Транзисторы (например, BC547) Усиление тока для управления реле или мощными светодиодами. Если микроконтроллер не может напрямую управлять нагрузкой.
Источник питания (12В от бортовой сети автомобиля) Питание всей схемы. Необходимо предусмотреть защиту от перенапряжения и помех.

Интересные факты

Вот несколько интересных фактов о создании звукового сигнализатора поворотов для автомобилей, таких как «Ласточка»:

  1. История сигнализаторов: Первые звуковые сигнализаторы поворотов появились в 1930-х годах и были механическими устройствами, которые использовали простые электрические схемы. Современные устройства, как правило, основаны на микроконтроллерах, что позволяет создавать более сложные и настраиваемые системы.

  2. Звуковая частота: При создании звукового сигнализатора важно учитывать частоту звука. Обычно используются частоты в диапазоне 1-3 кГц, так как они наиболее заметны для человеческого уха. Это позволяет водителям и пешеходам легко распознавать сигнал.

  3. Энергетическая эффективность: Современные звуковые сигнализаторы могут быть очень энергоэффективными благодаря использованию светодиодов и низковольтных схем. Это особенно важно для автомобилей с ограниченным энергоресурсом, таких как «Ласточка», где каждая ватт-час имеет значение.

Эти факты подчеркивают как историческую значимость, так и современные достижения в области автомобильной электроники.

Видео «Установка звукового дубликата поворотников»

В данном видео показано, как самостоятельно установить звуковой сигнализатор для поворотников (автор ролика — Мир Авто-Мото).

установка звукового повторителя поворотовустановка звукового повторителя поворотов

Необходимые материалы и инструменты

Для создания звукового сигнализатора поворотов для вашей «Ласточки» потребуется ряд материалов и инструментов, которые можно найти в большинстве хозяйственных магазинов или в интернете. Ниже приведен список необходимых компонентов, а также краткое описание их назначения.

  • Микроконтроллер (например, Arduino или аналогичный): Это сердце вашего устройства, которое будет управлять сигналами и звуками. Выбор микроконтроллера зависит от ваших предпочтений и уровня подготовки.
  • Звуковой модуль: Для воспроизведения звукового сигнала вам понадобится звуковой модуль, который может быть подключен к микроконтроллеру. Это может быть простой динамик или более сложный модуль с возможностью воспроизведения различных звуков.
  • Датчики поворота: Для определения момента, когда необходимо включить сигнал, вам понадобятся датчики. Это могут быть простые кнопки, которые будут активироваться при включении поворотников, или более сложные датчики, которые определяют направление движения.
  • Резисторы и конденсаторы: Эти компоненты могут понадобиться для стабилизации работы схемы и защиты микроконтроллера от перепадов напряжения.
  • Провода и соединители: Для соединения всех компонентов между собой вам понадобятся провода различной длины и соединители. Убедитесь, что они подходят по размеру и типу для вашего оборудования.
  • Блок питания: Для питания вашего устройства может понадобиться внешний блок питания или батарея, в зависимости от того, как вы планируете использовать сигнализатор.
  • Корпус: Не забудьте о корпусе для вашего устройства. Он защитит внутренние компоненты от внешних воздействий и придаст вашему сигнализатору законченный вид. Корпус можно изготовить самостоятельно или использовать готовый вариант.
  • Инструменты: Вам понадобятся базовые инструменты, такие как паяльник, отвертки, мультиметр для проверки соединений и, возможно, 3D-принтер, если вы планируете создать индивидуальные детали для корпуса.

Собрав все необходимые материалы и инструменты, вы сможете приступить к сборке звукового сигнализатора поворотов. Убедитесь, что у вас есть все под рукой, чтобы процесс сборки прошел гладко и без лишних задержек.

Схема подключения звукового сигнализатора

Для успешного создания звукового сигнализатора поворотов для вашей «Ласточки» необходимо правильно подключить все компоненты. В этой части статьи мы подробно рассмотрим схему подключения, чтобы вы могли легко следовать инструкциям и избежать возможных ошибок.

Для начала вам понадобятся следующие компоненты:

  • Звуковой сигнализатор (например, пьезоизлучатель или динамик);
  • Реле (обычно используется реле на 12 В);
  • Провода для подключения;
  • Клеммы для надежного соединения;
  • Инструменты: паяльник, изолента, отвертка и мультиметр.

Теперь перейдем к самой схеме подключения. Основные шаги:

  1. Подключение реле: Реле будет служить для управления звуковым сигнализатором. Подключите один из выводов реле к положительному контакту источника питания (обычно это аккумулятор автомобиля), а второй вывод — к звуковому сигнализатору.
  2. Подключение звукового сигнализатора: Пьезоизлучатель или динамик подключается к выходу реле. Убедитесь, что полярность соблюдена, если это необходимо для вашего устройства.
  3. Управляющий сигнал: Для активации реле вам нужно подключить управляющий вывод реле к проводам поворотников. Обычно это желтый и зеленый провода, которые отвечают за левый и правый поворот соответственно. Убедитесь, что вы правильно определили провода, используя мультиметр.
  4. Заземление: Не забудьте подключить заземление реле. Это можно сделать, подключив его к кузову автомобиля или к отрицательному контакту аккумулятора.

После того как все соединения выполнены, проверьте их на надежность. Используйте изоленту для изоляции открытых проводов и соединений, чтобы избежать короткого замыкания.

Теперь, когда схема подключения завершена, вы можете протестировать звуковой сигнализатор. Включите поворотники и убедитесь, что сигнализатор срабатывает при активации поворота. Если все работает корректно, вы успешно завершили установку!

Важно помнить, что при работе с электрическими компонентами необходимо соблюдать осторожность. Если у вас нет опыта в электрике, лучше обратиться за помощью к специалисту или ознакомиться с дополнительными материалами по данной теме.

Советы по настройке и тестированию устройства

После завершения сборки звукового сигнализатора поворотов для вашей «Ласточки» важно правильно настроить устройство и провести его тестирование. Это поможет убедиться, что сигнализатор работает корректно и выполняет свои функции. Ниже представлены несколько советов, которые помогут вам в этом процессе.

1. Проверка соединений

Перед тем как включить устройство, убедитесь, что все соединения выполнены правильно. Проверьте, что:

  • Все провода надежно зафиксированы и не имеют повреждений.
  • Контакты на плате не имеют окисления или загрязнений.
  • Элементы питания установлены в правильной полярности.

2. Настройка громкости

Если ваш звуковой сигнализатор имеет регулятор громкости, настройте его на средний уровень. Это позволит избежать слишком громкого или слишком тихого сигнала. После первоначальной настройки вы сможете отрегулировать громкость в зависимости от ваших предпочтений и условий эксплуатации.

3. Тестирование звукового сигнала

Для тестирования звукового сигнализатора выполните следующие шаги:

  1. Подключите устройство к источнику питания.
  2. Активируйте поворотник на вашем автомобиле.
  3. Убедитесь, что сигнализатор издает звук при каждом включении поворотника.
  4. Проверьте, как сигнализатор реагирует на выключение поворотника — звук должен прекратиться.

4. Проверка на разных режимах работы

Если ваше устройство поддерживает несколько режимов работы (например, разные звуковые сигналы для левого и правого поворота), протестируйте каждый из них. Убедитесь, что звуковые сигналы четко различимы и соответствуют выбранному режиму.

5. Устранение неполадок

Если во время тестирования вы обнаружили проблемы, попробуйте выполнить следующие действия:

  • Проверьте все соединения еще раз, возможно, какой-то провод плохо контактирует.
  • Убедитесь, что элементы питания не разряжены и работают исправно.
  • Если устройство не издает звук, проверьте динамик на наличие повреждений.

6. Финальная установка

После успешного тестирования и настройки звукового сигнализатора, установите его в автомобиле. Убедитесь, что устройство надежно закреплено и не мешает другим элементам управления. Также проверьте, чтобы динамик был направлен в сторону, где его звук будет лучше слышен.

Следуя этим советам, вы сможете настроить и протестировать звуковой сигнализатор поворотов, что обеспечит его надежную работу и повысит безопасность на дороге. Удачи в ваших автоподелках!
