Звуковой сигнал автомобиля — важный элемент безопасности и средство общения на дороге. Однако клаксон может выйти из строя, что увеличивает риск аварий. В этой статье мы рассмотрим, как самостоятельно починить и подключить автомобильный звуковой сигнал, основные неисправности и способы их диагностики. Вы узнаете, как проверить работоспособность гудка, какие инструменты понадобятся для ремонта и как правильно выполнить подключение, чтобы вернуть автомобилю его звуковую идентичность.

Как устроен клаксон автомобиля?

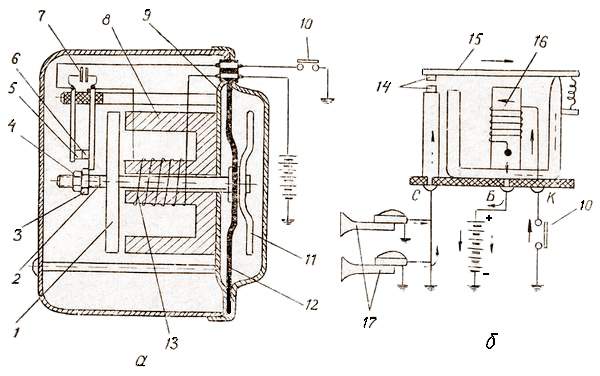

Давайте рассмотрим универсальную схему устройства звукового сигнала автомобиля:

1. Якорь.
2. Стержень устройства.
3. Регулировочная гайка.
4. Контргайка.
5. Первый контакт из вольфрама для клаксона.
6. Второй вольфрамовый контакт.
7. Конденсатор.
8. Сердечник.
9. Корпус, в котором размещены все детали.
10. Кнопка активации, находящаяся на руле.
11. Резонаторный диск.
12. Мембрана.
13. Обмотка.
14. Контакт реле.
15. Второй якорь.
16. Обмотка реле.
17. Звуковые сигналы.

Согласно данной схеме подключения, когда водитель нажимает на кнопку управления, ток начинает проходить через обмотку, что приводит к намагничиванию сердечника. Это, в свою очередь, притягивает якорь. С якорем начинает двигаться и стержень, который прогибает мембрану, а благодаря гайке происходит размыкание контактов, что приводит к прерыванию электрической цепи. Все элементы, включая диск, стержень, якорь и другие, с помощью пружины и мембраны возвращаются в исходное положение. В этот момент контакты замыкаются, что снова вызывает прохождение тока через обмотку. Процесс размыкания контактов происходит при нажатии на кнопку клаксона на руле (автор видео — канал pribambas sender).

Программируемый клаксон

Возможные неисправности: признаки и причины

Определить необходимость ремонта автомобильного клаксона можно по следующим признакам:

1. Клаксон не издает звука. При нажатии на кнопку на руле звуковое устройство не реагирует.
2. Устройство работает нестабильно. При нажатии на кнопку клаксон иногда срабатывает, а иногда нет.

Существует множество причин, по которым клаксон может выйти из строя:

1. Перегоревший предохранитель, находящийся в блоке предохранителей под капотом или в салоне автомобиля. В этом случае восстановить работу клаксона можно, так как сама система не повреждена. Также в автомобиле может быть установлено реле.
2. Поломка самого клаксона. Если замена предохранителя не помогла, стоит проверить сам гудок. Для этого его нужно снять и подключить напрямую к аккумулятору. Если клаксон исправен, он сработает при прямом подключении.
3. В некоторых случаях проблема может заключаться в коротком замыкании в электрической системе автомобиля. Замыкание может затрагивать цепь подключения, поэтому сначала следует проверить работоспособность гнезда предохранителя. Иногда клаксон может работать неправильно из-за повреждения цепи и утечки тока.
4. Причиной неисправности могут быть также изношенные прижимные контакты на рулевой колонке. Это чаще встречается на отечественных автомобилях. В процессе эксплуатации пружины могут изнашиваться, что мешает передаче импульса от кнопки к гудку.
5. Также может происходить износ контактного кольца на руле.
6. Если контакты не изношены, они могут окислиться. Долгосрочное использование и отсутствие обслуживания приводят к образованию отложений на контактах, что затрудняет передачу сигнала для активации гудка.

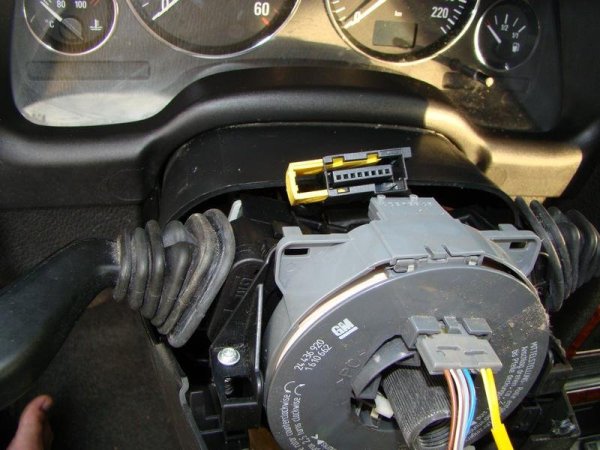

7. Под ступицей руля находятся лепестки контактов, которые могут со временем ломаться. Иногда причина неисправности кроется в заедании стойки нажима.
8. Обмотка гудка может перегореть.
9. Иногда неисправность связана с повреждением электрического соединения или случайным отключением клеммы на самом сигнале.
10. В некоторых случаях причиной неработающего сигнала может быть обрыв шлейфа на руле у автомобилей, оснащенных подушкой безопасности.

Пропал звуковой сигнал автомобиля. Что делать?

Интересные факты

Вот несколько интересных фактов о том, как починить и подключить автомобильный звуковой сигнал самостоятельно:

1. Типы звуковых сигналов: Существуют разные типы автомобильных звуковых сигналов, включая электрические, пневматические и электронные. Электрические сигналы проще в установке и ремонте, так как они работают от бортовой сети автомобиля, в то время как пневматические требуют дополнительного оборудования, такого как компрессор.

2. Проверка предохранителей: Прежде чем приступать к ремонту звукового сигнала, важно проверить предохранители. Часто проблема может заключаться не в самом сигнале, а в перегоревшем предохранителе. Это может сэкономить время и усилия, так как замена предохранителя гораздо проще, чем замена всего устройства.

3. Использование мультиметра: Для диагностики неисправностей звукового сигнала полезно использовать мультиметр. С его помощью можно проверить наличие напряжения на контактах сигнала и убедиться, что проводка не повреждена. Это позволяет точно определить, где именно возникла проблема, и избежать ненужной замены исправных компонентов.

Диагностика и ремонт сигнала своими руками

Как самостоятельно проверить и отремонтировать гудок? Для диагностики вам понадобятся тестер (желательно цифровой мультиметр, но можно использовать и обычный), обжимные щипцы, плоскогубцы и канцелярский нож. Также подготовьте запасные провода и сервисное руководство к вашему автомобилю.

Процесс проверки и ремонта включает следующие шаги:

1. Начните с проверки предохранителя и реле. Для этого найдите монтажный блок. Более детальная схема расположена в технической документации, однако обычно предохранитель находится в блоке предохранителей, иногда он может быть установлен в приборной панели. Изучите схему на обратной стороне крышки блока, чтобы найти нужный предохранитель. Снимите устройство, отвечающее за работу гудка, и внимательно осмотрите его — если цепь разорвана, это указывает на неисправность предохранителя.
2. Если устройство выглядит целым, это не гарантирует его работоспособность. Необходимо провести диагностику с помощью тестера. Установите мультиметр в режим измерения сопротивления со звуковым сигналом (если это цифровой тестер с такой функцией). В случае аналогового мультиметра сначала выполните его калибровку, замкнув щупы и установив стрелку на ноль.
   Затем прикоснитесь щупами к контактам предохранителя. Если деталь исправна, мультиметр покажет 0 Ом; если показания не изменяются, это свидетельствует о высоком сопротивлении, что указывает на необходимость замены предохранителя.
3. Если предохранитель в порядке, найдите блок реле, который может находиться в моторном отсеке или в салоне автомобиля — для этого обратитесь к сервисной книжке. Обычно реле располагаются в том же блоке, что и предохранители. Самый простой способ проверить реле — поменять его местами с другим аналогичным устройством. В большинстве случаев реле взаимозаменяемы, и если после замены гудок заработал, значит, причина была в реле.
4. Также проверьте выключатель гудка, используя тестер. Если на него не поступает питание, кнопка не сможет сработать.
5. Далее проверьте работоспособность релейного переключателя. Для этого снимите реле и установите мультиметр в режим измерения сопротивления. Один щуп подключите к разъему переключателя реле, а второй — к минусовой клемме аккумулятора. При таком подключении помощник должен нажать на кнопку гудка. На дисплее должны появиться числовые значения. Если же на экране отображается сообщение Out of Limits, это указывает на неисправность выключателя, и его нужно заменить.
6. Не забудьте проверить сам гудок. Обычно он располагается за решеткой радиатора, перед основным радиатором. Найдя устройство, определите, какой из выводов положительный, а какой — отрицательный, используя техническое руководство. После этого подключите гудок напрямую к аккумулятору автомобиля для проверки его работы.
   Положительный контакт подключите к плюсу, а отрицательный — к минусу. Если при подключении отрицательного контакта гудок не сработал, значит, устройство неисправно.
7. Последним этапом будет диагностика цепи. Если у вас есть сомнения в исправности электрической цепи, проверьте заземление, а также величину напряжения и тока. Определите массу для точной проверки заземления, настроив тестер на измерение сопротивления в Омах. Подключите один щуп мультиметра к минусу цепи, а второй — к массе.
   На экране тестера должны появиться значения — если они есть, проводка исправна. На этом этапе также проверьте состояние контактов. Часто причиной неисправности является окисление, поэтому имеет смысл очистить контакты.

Фотогалерея «Диагностика и ремонт»

Видео «Установка гудка через реле»

Если вам нужно самостоятельно установить клаксон с использованием реле, вы можете ознакомиться с детальной инструкцией в видео, представленном ниже (автор ролика — пользователь pavel fender).

Как установить клаксон на ваз 21102 через реле

Необходимые инструменты и материалы для ремонта

Для успешного ремонта и подключения автомобильного звукового сигнала вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних проблем и сэкономить время.

Инструменты:

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить крепления звукового сигнала и других компонентов.
• Гаечные ключи: Набор гаечных ключей или трещотка с головками позволит вам открутить гайки, которые могут удерживать сигнал на месте.
• Плоскогубцы: Эти инструменты пригодятся для работы с проводами, особенно если нужно будет снять изоляцию или зажать соединения.
• Мультиметр: Этот прибор поможет проверить целостность проводки и работоспособность звукового сигнала, а также измерить напряжение в электрической цепи.
• Кусачки: Используются для обрезки проводов, если это необходимо, а также для удаления старой изоляции.
• Изолента и термоусадочные трубки: Эти материалы помогут вам надежно изолировать соединения проводов после ремонта.

Материалы:

• Новый звуковой сигнал: Если ваш сигнал неисправен, вам потребуется новый. Убедитесь, что он совместим с вашим автомобилем.
• Провода: В случае повреждения проводов, вам могут понадобиться новые провода для подключения сигнала.
• Крепежные элементы: Возможно, вам понадобятся новые гайки или болты для установки сигнала на место.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать прерываний в процессе ремонта и сделает его более эффективным. Также рекомендуется ознакомиться с инструкцией по эксплуатации вашего автомобиля, чтобы точно знать, как правильно подключить и установить звуковой сигнал.

Пошаговая инструкция по подключению нового сигнала

Шаг 1: Подготовка необходимых инструментов и материалов

Перед тем как приступить к подключению нового звукового сигнала, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Новый звуковой сигнал (в комплекте с крепежом и проводами);
• Набор инструментов (отвертки, ключи, плоскогубцы);
• Изолента или термоусадочные трубки для защиты соединений;
• Мультиметр для проверки электрических соединений;
• Перчатки и защитные очки для безопасности.

Шаг 2: Снятие старого звукового сигнала

Прежде чем установить новый сигнал, необходимо удалить старый. Для этого выполните следующие действия:

1. Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания.
2. Найдите старый звуковой сигнал. Обычно он расположен под капотом, рядом с радиатором или в передней части автомобиля.
3. Отсоедините провода от старого сигнала. Обратите внимание на то, как они подключены, чтобы правильно подключить новый сигнал.
4. Снимите крепежные элементы (болты или гайки), которые удерживают старый сигнал, и аккуратно извлеките его.

Шаг 3: Установка нового звукового сигнала

Теперь, когда старый сигнал удален, можно установить новый:

1. Закрепите новый звуковой сигнал на том же месте, где находился старый, используя крепежные элементы из комплекта.
2. Подключите провода к новому сигналу. Обычно один провод идет на «+» (положительный), а другой на «-» (отрицательный). Если вы не уверены, используйте мультиметр для проверки полярности.
3. Убедитесь, что соединения надежные. Используйте изоленту или термоусадочные трубки для защиты проводов от влаги и механических повреждений.

Шаг 4: Проверка работоспособности

После установки нового сигнала необходимо проверить его работоспособность:

1. Подключите аккумулятор автомобиля.
2. Попросите кого-то нажать на кнопку сигнала, пока вы находитесь под капотом, чтобы убедиться, что новый сигнал работает.
3. Если сигнал не срабатывает, проверьте все соединения и убедитесь, что провода подключены правильно.

Шаг 5: Завершение работы

После успешной проверки работоспособности звукового сигнала, выполните следующие действия:

• Убедитесь, что все инструменты убраны, а капот автомобиля закрыт.
• При необходимости, проверьте уровень жидкости в аккумуляторе и других системах автомобиля.
• Запишите дату установки нового сигнала для будущего обслуживания.

Советы по выбору автомобильного звукового сигнала

При выборе автомобильного звукового сигнала важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и соответствие вашим требованиям. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Тип звукового сигнала: Существует несколько типов звуковых сигналов, включая электрические, пневматические и комбинированные. Электрические сигналы более распространены и просты в установке, в то время как пневматические могут обеспечить более громкий и насыщенный звук, но требуют дополнительного оборудования для установки.
• Громкость и тональность: Обратите внимание на уровень громкости звукового сигнала, измеряемый в децибелах (дБ). Обычно для легковых автомобилей достаточно сигнала с громкостью от 100 до 120 дБ. Также стоит учитывать тональность — некоторые сигналы имеют более высокий или низкий звук, что может повлиять на восприятие другими участниками дорожного движения.
• Качество и надежность: Выбирайте звуковые сигналы от проверенных производителей, которые зарекомендовали себя на рынке. Читайте отзывы и рейтинги, чтобы убедиться в качестве и долговечности устройства. Также стоит обратить внимание на материалы, из которых изготовлен сигнал — они должны быть устойчивыми к воздействию влаги и коррозии.
• Совместимость с автомобилем: Перед покупкой убедитесь, что выбранный звуковой сигнал совместим с вашим автомобилем. Проверьте напряжение (обычно 12 В для легковых автомобилей) и размеры устройства, чтобы избежать проблем при установке.
• Установка и подключение: Некоторые звуковые сигналы могут требовать профессиональной установки, особенно если они имеют сложную конструкцию или дополнительные функции. Если вы планируете установить сигнал самостоятельно, убедитесь, что у вас есть все необходимые инструменты и инструкции.
• Дополнительные функции: Некоторые модели звуковых сигналов могут иметь дополнительные функции, такие как возможность изменения тональности или громкости, наличие встроенного реле и т.д. Оцените, насколько важны эти функции для вас и стоит ли за них переплачивать.

Следуя этим советам, вы сможете выбрать автомобильный звуковой сигнал, который будет соответствовать вашим требованиям и обеспечит безопасность на дороге.
