В наше время автомобили стали важной частью жизни, и наличие надежного зарядного устройства для аккумулятора — задача каждого автовладельца. В этой статье мы покажем, как переделать старый компьютерный блок питания в эффективное зарядное устройство для АКБ. Это экономичный способ, позволяющий использовать имеющиеся ресурсы и обеспечивающий надежную зарядку автомобиля.

Инструкция по изготовлению

Преобразовать блок питания компьютера в зарядное устройство достаточно просто, однако важно учитывать ключевые требования, которые предъявляются к зарядным устройствам для автомобильных аккумуляторов. Для эффективной зарядки аккумулятора автомобиля зарядное устройство должно обладать следующими параметрами: максимальное напряжение, подаваемое на батарею, должно составлять 14,4 В, а максимальный ток будет зависеть от характеристик самого зарядного устройства. Именно такие условия возникают в электрической системе автомобиля во время подзарядки аккумулятора от генератора (автор видео Rinat Pak).

АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО ИЗ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ

ЗАРЯДКА АВТОМОБИЛЬНОГО АККУМУЛЯТОР ПРОСТЫМ БЛОКОМ ПИТАНИЯ.

Инструменты и материалы

С учетом вышеизложенных требований, для создания зарядного устройства своими руками в первую очередь необходимо подобрать подходящий блок питания. Идеальным вариантом станет б/у АТХ, который находится в исправном состоянии и имеет мощность от 200 до 250 Вт.

В качестве основы мы используем компьютер с такими характеристиками:

• выходное напряжение 12 В;
• номинальное напряжение 110/220 В;
• мощность 230 Вт;
• максимальный ток не более 8 А.

Для работы вам понадобятся следующие инструменты и материалы:

• паяльник и припой;
• отвертка;
• резистор на 2,7 кОм;
• резистор на 200 Ом и 2 Вт;
• резистор на 68 Ом и 0,5 Вт;
• резистор 0,47 Ом и 1 Вт;
• резистор 1 кОм и 0,5 Вт;
• два конденсатора на 25 В;
• автомобильное реле на 12 В;
• три диода 1N4007 на 1 А;
• силиконовый герметик;
• зеленый светодиод;
• вольтамперметр;
• «крокодилы»;
• гибкие медные провода длиной 1 метр.

Собрав все необходимые инструменты и компоненты, можно переходить к процессу изготовления зарядного устройства для аккумулятора на основе компьютерного блока питания.

Интересные факты

Вот несколько интересных фактов о зарядных устройствах для аккумуляторов, созданных на основе блоков питания:

1. Универсальность: Блоки питания от различных устройств (например, от старых компьютеров или ноутбуков) могут быть использованы для зарядки разных типов аккумуляторов, таких как литий-ионные, никель-металлогидридные и свинцово-кислотные. Это делает их универсальным решением для зарядки, если правильно настроить выходное напряжение и ток.

2. Экономия ресурсов: Использование старых блоков питания для создания зарядного устройства позволяет не только сэкономить деньги, но и снизить количество электронных отходов. Вместо того чтобы выбрасывать устаревшее оборудование, можно дать ему вторую жизнь, создав полезный девайс.

3. Простота сборки: Создание зарядного устройства из блока питания может занять всего полчаса, если у вас есть базовые навыки работы с электроникой. Для этого потребуется минимальный набор инструментов и компонентов, таких как резисторы, диоды и разъемы, что делает этот проект доступным даже для новичков.

Алгоритм действий

Зарядка аккумуляторной батареи должна осуществляться при напряжении в диапазоне от 13,9 до 14,4 В. Все компьютеры функционируют на напряжении 12 В. Поэтому главной задачей переделки является повышение выходного напряжения блока питания до 14,4 В.

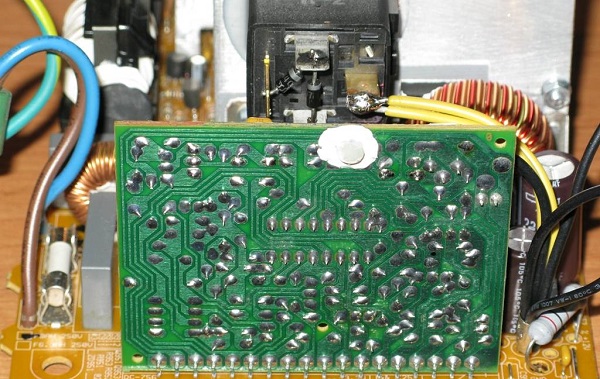

Основные изменения будут производиться с использованием режима работы ШИМ. Для этого применяется микросхема TL494, а также можно использовать блоки питания с аналогичными схемами. Эта схема предназначена для генерации импульсов и служит драйвером для силового транзистора, который обеспечивает защиту от высоких токов. Для регулировки выходного напряжения в компьютерном блоке питания используется микросхема TL431, установленная на дополнительной плате.

На этой же плате располагается резистор, который позволяет настраивать выходное напряжение в узком диапазоне.

Процесс переделки блока питания включает в себя следующие шаги:

1. В первую очередь необходимо удалить все ненужные компоненты и отпаять провода. В данном случае лишними являются переключатель 220/110 В и провода, идущие к нему. Эти провода следует отпаять от блока питания. Для работы устройства требуется напряжение 220 В. Убрав переключатель, мы минимизируем риск повреждения блока при случайном переключении на 110 В.
2. Затем отпаиваем или откусываем ненужные провода. Сначала находим синий провод 12 В, идущий от конденсатора, и выпаиваем его. Если проводов два, нужно удалить оба. Нам понадобятся только четыре желтых провода с выводом 12 В и четыре черных провода для массы. Также оставляем один зеленый провод. Остальные провода удаляются или выпаиваются.
3. На плате по желтому проводу находим два конденсатора в цепи с напряжением 12 В, которые обычно рассчитаны на 16 В. Их следует заменить на конденсаторы на 25 В. Со временем конденсаторы могут выйти из строя, поэтому даже если старые детали еще работают, их лучше заменить.
4. Далее необходимо обеспечить функционирование блока при каждом включении в сеть. Блок питания в компьютере работает только при замыкании определенных проводов в выходном пучке. Также нужно отключить защиту от перенапряжения, которая отключает блок питания, если входящее напряжение превышает допустимый предел. Это необходимо, так как для компьютера допустимо напряжение 12 В, а нам нужно 14,4 В. Встроенная защита может сработать и отключить блок.
5. Сигналы от защиты по перенапряжению, а также сигналы включения и отключения проходят через один и тот же оптрон. На плате всего три оптрона, которые обеспечивают связь между низковольтной и высоковольтной частями блока питания. Чтобы защита не сработала при перенапряжении, нужно замкнуть контакты соответствующего оптрона перемычкой из припоя. Это позволит блоку оставаться включенным, когда он подключен к сети, независимо от выходного напряжения.
6. Следующий шаг — добиться выходного напряжения 14,4 В в режиме холостого хода, так как изначально напряжение блока составляет 12 В. Для этого нам понадобится микросхема TL431, расположенная на дополнительной плате. Она регулирует напряжение на всех дорожках, и для повышения напряжения используется подстроечный резистор на этой плате. Однако он позволяет увеличить напряжение только до 13 В, а для достижения 14,4 В этого недостаточно.
7. Необходимо заменить резистор, который подключен последовательно с подстроечным резистором, на аналогичный, но с меньшим сопротивлением — 2,7 кОм. Это расширит диапазон настройки выходного напряжения и позволит получить 14,4 В.
8. Далее следует удалить транзистор, расположенный рядом с микросхемой TL431. Его присутствие может негативно сказаться на работе TL431, мешая поддерживать необходимый уровень выходного напряжения. Место, где находился транзистор, обозначено красным кружком.
9. Чтобы обеспечить стабильное выходное напряжение на холостом ходу, необходимо увеличить нагрузку на выход блока питания по каналу, где было 12 В, а станет 14,4 В, и по каналу 5 В, который мы не используем. В качестве нагрузки для 12 В канала подойдет резистор на 200 Ом и 2 Вт, а для 5 В канала — резистор на 68 Ом и 0,5 Вт. После установки этих резисторов можно настроить выходное напряжение без нагрузки до 14,4 В.
10. Далее нужно ограничить силу тока на выходе. Для каждого блока питания это значение индивидуально. В нашем случае оно не должно превышать 8 А. Для этого необходимо увеличить номинал резистора в первичной цепи обмотки силового трансформатора, который служит датчиком перегрузки. Установленный резистор заменяем на более мощный с сопротивлением 0,47 Ом и мощностью 1 Вт. После замены резистор будет работать как датчик перегрузки, и выходной ток не превысит 10 А, даже если замкнуть выходные провода, имитируя короткое замыкание.
11. На заключительном этапе нужно добавить схему защиты блока питания от подключения зарядного устройства к аккумулятору с неправильной полярностью. Эта схема будет собрана вручную и отсутствует в стандартном блоке питания компьютера. Для ее создания потребуется автомобильное реле на 12 В с 4 клеммами и 2 диода, рассчитанные на ток 1 А, например, диоды 1N4007. Также понадобится светодиод зеленого цвета, который будет сигнализировать о состоянии зарядки. Если он светится, значит, аккумулятор подключен правильно и идет зарядка. Кроме этих компонентов, потребуется резистор на 1 кОм и мощностью 0,5 Вт. Схема защиты изображена на рисунке.
12. Принцип работы схемы следующий: аккумулятор с правильной полярностью подключается к выходу зарядного устройства. Реле срабатывает благодаря оставшейся в батарее энергии. После срабатывания реле аккумулятор начинает заряжаться от собранного зарядного устройства через замкнутый контакт реле. Светящийся светодиод подтверждает процесс зарядки.
13. Чтобы избежать перенапряжения, возникающего при отключении катушки из-за электродвижущей силы самоиндукции, в схему параллельно реле подключается диод 1N4007. Реле лучше приклеить к радиатору блока питания с помощью силиконового герметика, который сохраняет эластичность после высыхания и устойчив к термическим нагрузкам. После высыхания герметика на контакты реле крепятся остальные элементы. В качестве крепежа можно использовать болты.
14. Для зарядного устройства лучше использовать провода разных цветов, например, красный и черный. Они должны иметь сечение 2,5 кв. мм, быть гибкими и медными. Длина проводов должна составлять не менее метра. На концах проводов должны быть установлены крокодилы, которые позволят подключать зарядное устройство к клеммам аккумулятора. Для закрепления проводов в корпусе устройства нужно просверлить соответствующие отверстия в радиаторе и продеть через них две нейлоновые стяжки.

Для контроля силы тока зарядки в корпус зарядного устройства можно дополнительно установить амперметр, который подключается параллельно к цепи блока питания. В итоге мы получаем зарядное устройство, которое можно использовать для зарядки автомобильной аккумуляторной батареи и не только.

Заключение

Преимуществом этого зарядного устройства является то, что аккумулятор не подвергается перезарядке во время работы с прибором, что позволяет избежать его повреждения, независимо от времени подключения к зарядному устройству.

Однако у этого зарядного устройства есть и недостаток — отсутствие индикаторов, которые могли бы показать уровень заряда аккумуляторной батареи.

Определить, завершилась ли зарядка аккумулятора, довольно сложно. Для того чтобы приблизительно рассчитать время зарядки, можно использовать данные с амперметра и применить формулу: силу тока в амперах, умноженную на время в часах. Экспериментально установлено, что для полной зарядки стандартного аккумулятора емкостью 55 А/ч требуется 24 часа, то есть целые сутки.

В этом зарядном устройстве предусмотрена защита от перегрузок и короткого замыкания. Однако оно не имеет защиты от неправильной полярности, поэтому подключать зарядное устройство к аккумулятору с неверной полярностью нельзя, иначе прибор может выйти из строя.

Видео «Зарядка для автомобильного аккумулятора»

https://youtube.com/watch?v=NlTkOg-QVgo

Безопасность при работе с электричеством

Работа с электричеством всегда сопряжена с определенными рисками, и при создании зарядного устройства для аккумуляторов из блока питания важно соблюдать меры предосторожности. Прежде всего, необходимо помнить, что электрический ток может быть опасен для жизни, поэтому следует внимательно относиться к каждому этапу работы.

Перед началом сборки устройства убедитесь, что блок питания отключен от сети. Это поможет избежать случайного поражения электрическим током. Также рекомендуется использовать инструменты с изолированными ручками, чтобы минимизировать риск короткого замыкания или удара током.

При работе с аккумуляторами важно помнить, что они могут содержать опасные химические вещества. Поэтому, если вы планируете разбирать аккумулятор или работать с его внутренними компонентами, используйте защитные перчатки и очки. Это поможет защитить вашу кожу и глаза от возможных повреждений.

Также стоит учитывать, что при неправильной зарядке аккумуляторы могут перегреваться, что может привести к их повреждению или даже взрыву. Поэтому обязательно следите за температурой аккумулятора во время зарядки. Если вы заметили, что он сильно нагревается, немедленно отключите устройство от сети и дайте аккумулятору остыть.

При подключении блока питания к аккумулятору убедитесь, что полярность соединений соблюдена. Неправильное подключение может привести к короткому замыканию и повреждению как блока питания, так и аккумулятора. Используйте маркировку «+» и «-» на аккумуляторе и проводах, чтобы избежать ошибок.

Кроме того, рекомендуется использовать предохранитель в цепи, чтобы защитить устройство от перегрузок и коротких замыканий. Это поможет предотвратить повреждение как блока питания, так и аккумулятора, а также снизит риск возникновения пожара.

Наконец, всегда держите под рукой средства первой помощи на случай, если что-то пойдет не так. Знание того, как действовать в экстренной ситуации, может спасти жизнь. Убедитесь, что у вас есть доступ к аптечке и что вы знаете, как использовать ее содержимое.

Соблюдение этих простых правил безопасности поможет вам успешно и безопасно создать зарядное устройство для аккумуляторов из блока питания, минимизируя риски и обеспечивая надежную работу вашего устройства.

Тестирование и проверка работоспособности устройства

После сборки зарядного устройства для аккумуляторной батареи (АКБ) из блока питания, крайне важно провести тестирование и проверку его работоспособности. Это позволит убедиться в том, что устройство функционирует корректно и безопасно, а также предотвратить возможные повреждения как самого устройства, так и заряжаемой батареи.

Первым шагом в тестировании является визуальный осмотр всех соединений и компонентов. Убедитесь, что все провода надежно зафиксированы, нет коротких замыканий, а также что все компоненты, такие как резисторы и диоды, установлены в правильной ориентации. Особое внимание следует уделить местам пайки — они должны быть аккуратными и без излишков припоя.

Далее, перед тем как подключать устройство к сети, рекомендуется использовать мультиметр для проверки выходного напряжения блока питания. Установите мультиметр в режим измерения постоянного напряжения и подключите его щупы к выходным клеммам блока питания. Убедитесь, что напряжение соответствует ожидаемым значениям, которые должны быть указаны в спецификациях вашего зарядного устройства.

После проверки выходного напряжения можно переходить к тестированию с аккумулятором. Подключите АКБ к зарядному устройству, соблюдая полярность: положительный вывод аккумулятора должен соединяться с положительным выходом зарядного устройства, а отрицательный — с отрицательным. Включите блок питания в сеть и внимательно следите за процессом зарядки.

Важно контролировать температуру аккумулятора во время зарядки. Если АКБ начинает сильно нагреваться, это может свидетельствовать о проблемах с зарядным устройством или самой батареей. В таком случае необходимо немедленно отключить устройство от сети и провести дополнительную диагностику.

Для более точной оценки работоспособности устройства можно использовать амперметр, который позволит измерить ток зарядки. Это поможет определить, соответствует ли ток зарядки рекомендованным значениям для конкретного типа аккумулятора. Если ток слишком высок, это может привести к повреждению батареи, поэтому важно следить за его величиной.

После завершения зарядки проверьте, насколько эффективно аккумулятор удерживает заряд. Для этого можно использовать мультиметр для измерения напряжения на клеммах АКБ. Если напряжение соответствует номинальному значению, это свидетельствует о том, что зарядное устройство работает корректно.

В заключение, тестирование и проверка работоспособности зарядного устройства для АКБ из блока питания — это важный этап, который не следует игнорировать. Правильное тестирование поможет избежать неприятных ситуаций и обеспечит безопасность как пользователя, так и оборудования.
