Автомобильные аккумуляторы обеспечивают надежную работу транспортных средств, и правильная зарядка — важный аспект их эксплуатации. Тиристорное зарядное устройство (ЗУ) — эффективное решение для зарядки автомобильных АКБ, обеспечивающее стабильный ток и защиту от перезарядки. В статье рассмотрим, что такое тиристорное зарядное устройство, как его изготовить в домашних условиях, а также обсудим преимущества и недостатки такого подхода. Эти знания помогут сэкономить на покупке готового устройства и лучше понять принципы работы зарядных систем.

Описание тиристорного ЗУ

Тиристорное зарядное устройство представляет собой устройство с электронным контролем зарядного тока. Эти устройства создаются на основе тиристорного регулятора мощности, который функционирует по принципу фазоимпульсного управления. В зарядных устройствах данного типа отсутствуют дефицитные компоненты, и при условии, что все его элементы находятся в исправном состоянии, их не потребуется настраивать после производства.

С помощью такого зарядного устройства можно заряжать аккумуляторы автомобилей током в диапазоне от нуля до десяти ампер. Кроме того, оно может использоваться в качестве регулируемого источника питания для различных приборов, таких как паяльники, переносные лампы и другие устройства. По своей природе зарядный ток напоминает импульсный, что, в свою очередь, способствует увеличению срока службы аккумулятора. Тиристорное зарядное устройство может эксплуатироваться в температурном диапазоне от -35 до +35 градусов.

Тиристорное зарядное устройство до 10А с защитой от перезаряда аккумулятор, переполюсовки и КЗ.

Схема

Если вы решили создать тиристорное зарядное устройство самостоятельно, у вас есть возможность использовать множество различных схем. Рассмотрим одну из них на примере схемы 1. В этой конструкции тиристорное зарядное устройство получает питание от обмотки второго трансформатора через диодный мост VDI+VD4. Элемент управления представлен аналогом однопереходного транзистора. С помощью переменного резистора можно регулировать время, в течение которого будет происходить зарядка конденсатора С2. Если переменный резистор установлен в крайнее правое положение, зарядный ток будет максимальным, и наоборот. Защита управляющей цепи тиристора VS1 осуществляется благодаря диоду VD5.

Интересные факты

Вот несколько интересных фактов о зарядных устройствах на тиристорах для автомобильных аккумуляторов:

1. Принцип работы тиристора: Тиристор — это полупроводниковый прибор, который может управлять потоком электричества. В зарядных устройствах он используется для регулирования тока и напряжения, что позволяет эффективно заряжать аккумуляторы, минимизируя риск их перезарядки и повреждения.

2. Экономия и доступность: Создание зарядного устройства на тиристоре может быть более экономичным вариантом по сравнению с покупкой готового устройства. Тиристоры и другие компоненты, необходимые для сборки, часто доступны и недороги, что делает такой проект привлекательным для любителей электроники.

3. Преимущества и недостатки: Зарядные устройства на тиристорах могут обеспечивать стабильную зарядку и защиту от короткого замыкания, однако они требуют точной настройки и понимания электрических схем. Неправильное использование может привести к повреждению аккумулятора или самого устройства, поэтому важно следовать инструкциям и рекомендациям при сборке.

Эти факты подчеркивают как потенциал, так и риски, связанные с созданием зарядного устройства на тиристоре для автомобильных аккумуляторов.

Плюсы и минусы

Основное достоинство данного устройства заключается в качественной зарядке током, что позволяет не только сохранить, но и продлить срок службы аккумулятора в целом.

При необходимости зарядное устройство может быть оснащено различными автоматизированными функциями, которые обеспечивают следующие возможности:

• автоматическое отключение прибора по завершении процесса зарядки;
• поддержание оптимального уровня напряжения аккумулятора при его длительном хранении без использования;
• еще одно преимущество — тиристорное зарядное устройство может уведомить автовладельца о правильности подключения, что крайне важно во время зарядки;
• при добавлении дополнительных компонентов также может быть реализована защита от короткого замыкания на выходе (автор видео — канал Blaze Electronics).

Что касается недостатков, то к ним можно отнести колебания зарядного тока в случае нестабильного напряжения в сети. Кроме того, как и другие тиристорные регуляторы, такое зарядное устройство может вызывать определенные помехи в передаче сигнала. Чтобы избежать этого, при производстве устройства рекомендуется дополнительно устанавливать LC-фильтр. Такие фильтры, например, применяются в сетевых блоках питания.

Тиристорное зарядное устройство.

Как сделать ЗУ самостоятельно?

Когда речь заходит о создании зарядного устройства (ЗУ) своими руками, давайте рассмотрим этот процесс на примере схемы 2. В данном случае управление тиристорами осуществляется с помощью сдвига фаз. Мы не будем подробно описывать весь процесс, так как он может варьироваться в зависимости от добавления различных компонентов в конструкцию. Ниже приведены ключевые моменты, которые стоит учесть.

В нашем примере устройство собирается на стандартном оргалите, включая конденсатор:

1. Диоды, обозначенные на схеме как VD1 и VD2, а также тиристоры VS1 и VS2, необходимо установить на теплоотводе. Монтаж тиристоров можно выполнить на общем теплоотводе.
2. Резисторы R2 и R5 должны быть не менее 2 ватт.
3. Трансформатор можно приобрести в магазине или извлечь из паяльной станции (в старых советских паяльниках можно найти качественные трансформаторы). Вторичный провод можно перемотать на новый сечением около 1.8 мм на 14 вольт. В принципе, можно использовать и более тонкие провода, так как этой мощности будет вполне достаточно.

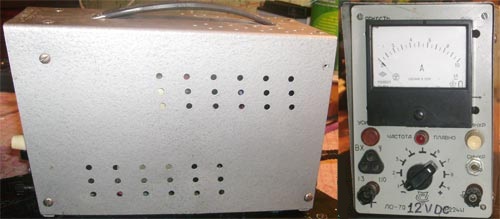

4. Когда все компоненты будут собраны, конструкцию можно разместить в одном корпусе. Например, для этого подойдет старый осциллограф. Мы не будем давать конкретные рекомендации по выбору корпуса, так как это зависит от предпочтений каждого.
5. После завершения сборки зарядного устройства важно проверить его работоспособность. Если у вас есть сомнения по поводу качества сборки, рекомендуется протестировать устройство на более старом аккумуляторе, который не жалко будет утилизировать в случае необходимости. Однако, если вы все сделали правильно согласно схеме, проблем с эксплуатацией возникнуть не должно. Имейте в виду, что изготовленное ЗУ не требует дополнительной настройки и должно работать корректно с самого начала.

Видео «Простое тиристорное ЗУ своими руками»

Как создать простое тиристорное зарядное устройство самостоятельно — смотрите видео ниже (автор ролика — канал Blaze Electronics).

Автоматическое Тиристорное Простое Зарядное Устройство

Выбор компонентов для сборки

Для успешной сборки зарядного устройства на тиристоре для автомобильных аккумуляторов необходимо тщательно подойти к выбору компонентов. Каждый элемент схемы играет важную роль в обеспечении надежной и безопасной работы устройства.

1. Тиристоры: Основным компонентом зарядного устройства является тиристор. Для автомобильных аккумуляторов рекомендуется использовать тиристоры с высокой мощностью, такие как BT136 или BT139. Эти тиристоры способны выдерживать большие токи и напряжения, что делает их идеальными для зарядки аккумуляторов. Важно также учитывать максимальное обратное напряжение (V_RRM) и максимальный прямой ток (I_TM), чтобы избежать перегрева и выхода из строя.

2. Трансформатор: Трансформатор служит для понижения напряжения сети до безопасного уровня для зарядки аккумулятора. Рекомендуется использовать трансформатор с выходным напряжением около 12-15 В и мощностью не менее 50 Вт. Это обеспечит достаточный ток для зарядки аккумулятора, не перегружая устройство.

3. Выпрямитель: Для преобразования переменного тока в постоянный необходимо использовать выпрямитель. Наиболее распространенным вариантом является мостовой выпрямитель на диодах, таких как 1N4007. Он должен быть рассчитан на ток не менее 10 А и напряжение не менее 50 В, чтобы обеспечить надежную работу в условиях зарядки.

4. Конденсатор: Конденсатор используется для сглаживания пульсаций выходного напряжения. Рекомендуется использовать электролитический конденсатор с емкостью от 1000 до 2200 мкФ и напряжением не менее 25 В. Это поможет обеспечить стабильное напряжение на выходе зарядного устройства.

5. Резисторы и потенциометры: Для регулировки тока зарядки и защиты схемы от перегрузок необходимо использовать резисторы и потенциометры. Рекомендуется использовать резисторы с мощностью не менее 1 Вт и соответствующим сопротивлением для настройки схемы. Потенциометры помогут точно настроить выходной ток в зависимости от состояния аккумулятора.

6. Корпус и охлаждение: Не забывайте о корпусе для вашего устройства. Он должен быть выполнен из изоляционного материала и обеспечивать достаточную вентиляцию. Также стоит предусмотреть радиаторы для тиристоров и диодов, чтобы избежать перегрева во время работы устройства.

При выборе компонентов для сборки зарядного устройства на тиристоре важно учитывать их совместимость и характеристики. Правильный выбор позволит создать надежное и эффективное устройство для зарядки автомобильных аккумуляторов, что значительно продлит срок их службы и повысит надежность работы автомобиля.

Тестирование и настройка устройства

После сборки зарядного устройства на тиристоре для автомобильных аккумуляторов, следующим важным этапом является его тестирование и настройка. Этот процесс позволяет убедиться в правильности работы устройства и его способности эффективно заряжать аккумуляторы.

1. Подготовка к тестированию

Перед началом тестирования необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Мультиметр для измерения напряжения и тока;
• Зарядное устройство, которое вы собрали;
• Автомобильный аккумулятор, который будет использоваться для тестирования;
• Нагрузочный резистор или лампа для имитации нагрузки;
• Провода для подключения.

2. Первичное тестирование

Первым шагом является проверка всех соединений и компонентов устройства. Убедитесь, что все элементы правильно подключены и нет коротких замыканий. Используйте мультиметр для проверки сопротивления на выходе устройства. При отсутствии коротких замыканий можно переходить к следующему этапу.

3. Проверка выходного напряжения

Подключите зарядное устройство к источнику питания и измерьте выходное напряжение с помощью мультиметра. Оно должно соответствовать заданным параметрам, которые вы установили при проектировании устройства. Обычно для зарядки автомобильных аккумуляторов требуется напряжение в пределах 13.8-14.4 В. Если напряжение ниже или выше, необходимо отрегулировать настройки тиристора или других компонентов схемы.

4. Тестирование с аккумулятором

После проверки выходного напряжения можно подключить зарядное устройство к автомобильному аккумулятору. Убедитесь, что аккумулятор находится в хорошем состоянии и имеет достаточный уровень заряда. Начните зарядку и следите за показаниями мультиметра. Важно контролировать ток зарядки, который должен находиться в пределах 10-20% от емкости аккумулятора (например, для аккумулятора на 60 Ач ток должен составлять 6-12 А).

5. Настройка параметров зарядки

Если ток зарядки слишком высок или низок, вам может потребоваться изменить параметры работы тиристора. Это можно сделать, изменяя значения резисторов в цепи управления тиристором. Также стоит обратить внимание на систему охлаждения, так как тиристоры могут перегреваться при длительной работе. Убедитесь, что устройство имеет достаточную вентиляцию или установите радиатор для предотвращения перегрева.

6. Долговременное тестирование

После успешного первичного тестирования и настройки рекомендуется провести долговременное тестирование устройства. Заряжайте аккумулятор в течение нескольких часов и периодически проверяйте параметры зарядки. Это позволит выявить возможные проблемы, такие как перегрев, нестабильное напряжение или ток. Если все работает корректно, ваше зарядное устройство готово к использованию.

7. Заключение

Тестирование и настройка зарядного устройства на тиристоре — это важные этапы, которые обеспечивают его надежную и безопасную работу. Следуя указанным шагам, вы сможете убедиться в эффективности вашего устройства и его способности качественно заряжать автомобильные аккумуляторы.

Советы по эксплуатации и обслуживанию

Для обеспечения долговечности и надежности зарядного устройства на тиристоре для автомобильных аккумуляторов, важно следовать нескольким рекомендациям по эксплуатации и обслуживанию. Эти советы помогут избежать возможных проблем и продлить срок службы устройства.

1. Правильное подключение

Перед началом зарядки убедитесь, что устройство правильно подключено к аккумулятору. Полярность подключения должна строго соблюдаться: положительный вывод зарядного устройства должен быть соединен с положительным выводом аккумулятора, а отрицательный — с отрицательным. Неправильное подключение может привести к повреждению как зарядного устройства, так и аккумулятора.

2. Выбор режима зарядки

Современные зарядные устройства на тиристорах могут иметь несколько режимов зарядки, таких как стандартный, быстрый и поддерживающий. Выбор правильного режима в зависимости от состояния аккумулятора и его ёмкости поможет избежать перезарядки и перегрева. Например, для сильно разряженных аккумуляторов лучше использовать медленный режим, который обеспечивает более щадящую зарядку.

3. Мониторинг температуры

Во время зарядки важно следить за температурой устройства и аккумулятора. Перегрев может привести к повреждению как аккумулятора, так и самого зарядного устройства. Если вы заметили, что устройство слишком нагревается, рекомендуется отключить его и дать остыть. Также стоит использовать устройства с встроенной защитой от перегрева.

4. Регулярная проверка состояния аккумулятора

Перед зарядкой аккумулятора рекомендуется проверять его состояние. Если аккумулятор имеет видимые повреждения, такие как вздутие или утечки, его следует заменить. Также стоит проверять уровень электролита в свинцово-кислотных аккумуляторах и при необходимости доливать дистиллированную воду.

5. Очистка контактов

Регулярная очистка клемм аккумулятора и контактов зарядного устройства поможет избежать плохого контакта и, как следствие, неэффективной зарядки. Используйте специальные средства для очистки, чтобы удалить коррозию и грязь. Это также поможет предотвратить окисление контактов.

6. Хранение устройства

Если зарядное устройство не используется, его следует хранить в сухом и защищенном от влаги месте. Избегайте хранения устройства в условиях высокой температуры или влажности, так как это может негативно сказаться на его работоспособности. Также рекомендуется периодически проверять зарядное устройство на наличие повреждений или износа.

7. Обновление знаний

Технологии зарядки аккумуляторов постоянно развиваются, и новые модели зарядных устройств могут иметь дополнительные функции и улучшенные характеристики. Следите за новыми разработками и обновлениями в области зарядных устройств, чтобы использовать наиболее эффективные и безопасные решения.

Следуя этим советам, вы сможете обеспечить надежную и безопасную эксплуатацию зарядного устройства на тиристоре, а также продлить срок службы как самого устройства, так и автомобильного аккумулятора.
