Импульсные зарядные устройства (ЗУ) для автомобильных аккумуляторов представляют собой значительный шаг в технологии зарядки, обеспечивая эффективное и безопасное восстановление энергии. В статье рассмотрим конструкцию и принцип работы импульсного зарядного устройства, а также рекомендации по его использованию. Вы также узнаете, как самостоятельно изготовить такое устройство, что поможет сэкономить средства и приобрести полезные навыки. Эта информация будет интересна автолюбителям и тем, кто хочет расширить свои знания в области электроники и зарядных устройств.

Характеристика прибора

Устройства, предназначенные для зарядки аккумуляторных батарей, классифицируются на несколько категорий — трансформаторные и импульсные. Трансформаторные зарядные устройства для автомобильных аккумуляторов отличаются значительными размерами и весом, а их коэффициент полезного действия значительно уступает другим типам устройств. В связи с этим интерес к таким зарядкам постепенно уменьшается. На сегодняшний день импульсные зарядные устройства стали наиболее востребованным вариантом.

Устройство и принцип работы

Импульсное зарядное устройство для автомобильного аккумулятора — это устройство, предназначенное для восстановления заряда батареи.

Конструкция импульсного зарядного устройства включает в себя следующие компоненты:

• импульсный трансформатор;
• выпрямительное устройство;
• стабилизатор;
• индикаторы;
• основной блок, который контролирует процесс зарядки.

Важно отметить, что все составляющие импульсного зарядного устройства имеют компактные размеры по сравнению с трансформаторными зарядками. На самом деле, создать такое устройство для зарядки автомобильного аккумулятора своими руками не так уж сложно — достаточно лишь платы для управления транзистором. Благодаря простоте конструкции и доступности необходимых компонентов, импульсные зарядные устройства пользуются популярностью среди автолюбителей.

Что касается принципа работы, зарядка может осуществляться одним из нескольких методов:

• с использованием постоянного тока;
• с неизменным напряжением;
• комбинированным способом.

Метод с неизменным напряжением считается наиболее правильным с теоретической точки зрения. Это связано с тем, что импульсные зарядные устройства для автомобильных аккумуляторов могут автоматически контролировать силу тока только при постоянном напряжении. Чтобы достичь максимального уровня зарядки, необходимо учитывать и параметры разряда.

Метод зарядки с использованием постоянного тока не является оптимальным. Это объясняется тем, что при быстрой зарядке аккумулятора, вызванной воздействием постоянного тока, пластины могут разрушаться, и восстановить их будет невозможно.

Комбинированный метод зарядки аккумулятора считается одним из самых бережных. В этом случае сначала используется постоянный ток, а затем в конце процесса он переходит в переменный. Постепенно этот параметр снижается до нуля, что позволяет стабилизировать уровень напряжения. По мнению специалистов, такая схема работы помогает предотвратить или минимизировать риск закипания аккумулятора, а также снижает вероятность выделения газов.

Интересные факты

Вот несколько интересных фактов о импульсных зарядных устройствах:

1. Эффективность зарядки: Импульсные зарядные устройства используют короткие, но мощные импульсы тока для зарядки аккумуляторов. Это позволяет значительно сократить время зарядки по сравнению с традиционными зарядными устройствами, что особенно важно для пользователей, которым нужно быстро восстановить заряд своих устройств.

2. Умная зарядка: Многие современные импульсные зарядные устройства оснащены интеллектуальными системами управления, которые могут автоматически определять тип подключаемого аккумулятора и оптимизировать процесс зарядки. Это помогает предотвратить перегрев и продлить срок службы батареи.

3. Экологичность: Импульсные зарядные устройства могут быть более экологичными, так как они уменьшают потери энергии во время зарядки. Это означает, что меньше энергии расходуется впустую, что делает их более устойчивыми и экономичными в использовании по сравнению с традиционными зарядными устройствами.

Аспекты подбора оборудования

Если вы хотите, чтобы аккумулятор вашего автомобиля работал эффективно, стоит заранее подумать о приобретении подходящего зарядного устройства.

Существует несколько важных моментов, которые следует учитывать:

1. Прежде всего, многих пользователей волнует вопрос, сможет ли зарядное устройство полностью восстановить разряженный аккумулятор. Не все устройства, представленные в магазинах, способны справиться с этой задачей. Поэтому при покупке обязательно уточняйте этот момент у продавцов.
2. Второй важный аспект — это максимальный ток, который может выдавать зарядное устройство во время работы. Также важно обратить внимание на напряжение, до которого будет заряжаться аккумулятор. Например, если вы решите выбрать импульсное зарядное устройство, убедитесь, что оно оснащено функцией автоматического отключения или поддержания заряда, которая активируется при достижении полного заряда (автор видео — ChipiDip).

https://youtube.com/watch?v=7aoXg2vdVYQ

Советы по эксплуатации

При самостоятельной эксплуатации зарядного устройства (ЗУ) важно учитывать несколько ключевых аспектов. Прежде всего, следует соблюдать правильную последовательность действий. Начните с демонтажа крышки устройства и откручивания пробок. Если требуется добавить электролит, используйте только дистиллированную воду, и сделайте это до начала процесса зарядки.

Обратите внимание на следующие параметры:

1. Напряжение. Максимальное значение не должно превышать 14.4 вольт.
2. Сила тока. Этот параметр можно регулировать, принимая во внимание уровень разрядки аккумулятора. Например, если батарея автомобиля разряжена на 25%, при включении ЗУ сила тока может увеличиться.
3. Время зарядки аккумулятора. Если на зарядном устройстве отсутствуют индикаторы, определить завершение зарядки можно по величине тока. В частности, если этот показатель остается неизменным в течение трех часов, это указывает на то, что аккумулятор полностью заряжен.

Не забывайте, что нельзя заряжать устройство более 24 часов, так как это может привести к закипанию электролита и возникновению короткого замыкания внутри схемы.

Инструкция по изготовлению импульсного ЗУ своими руками

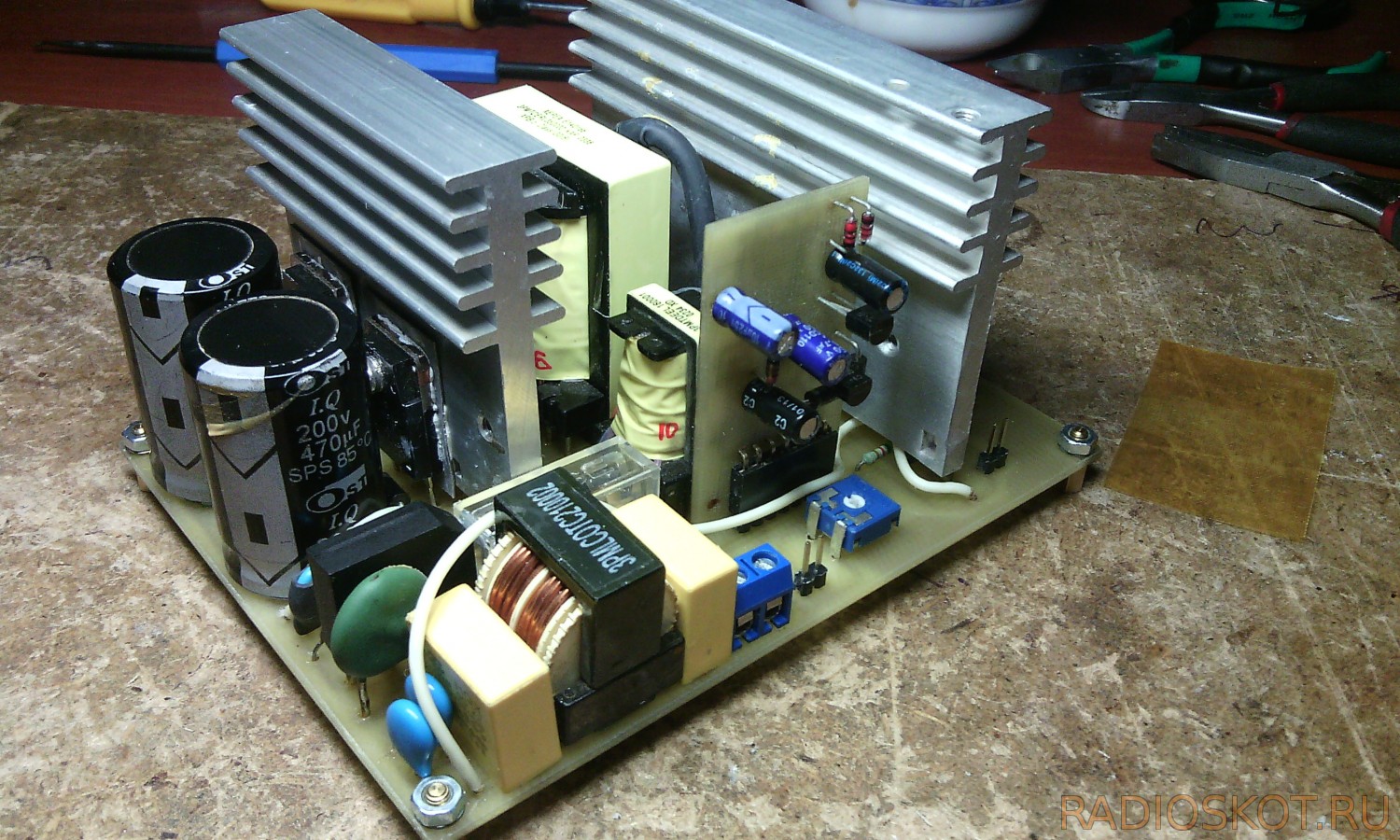

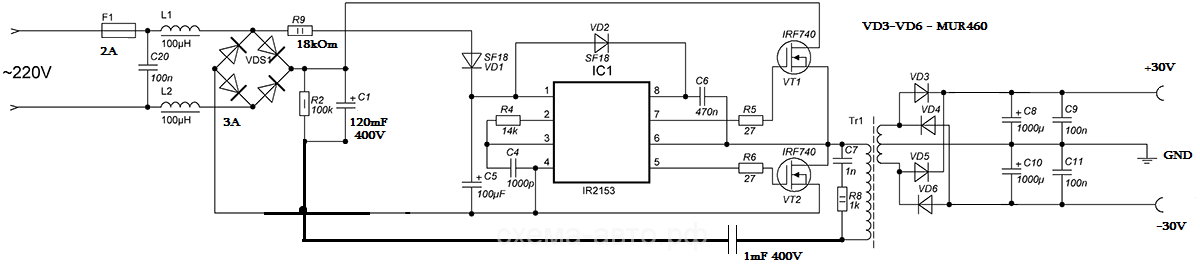

Для создания зарядного устройства (ЗУ) для автомобильного аккумулятора своими руками можно использовать схему IR2153. Эта схема отличается от традиционных зарядных устройств тем, что вместо двух конденсаторов, подключенных к средней точке, здесь применяется только один электролитический конденсатор. Важно отметить, что данная схема предназначена для зарядки аккумуляторов с небольшой мощностью, однако эту проблему можно решить, используя более мощные компоненты.

В указанной схеме используются ключи типа 8N50 с изолированным корпусом. Для диодных мостов рекомендуется применять элементы, которые обычно встречаются в компьютерных блоках питания. Если таких диодов у вас нет, можно собрать диодный мост из четырех выпрямительных диодов (автор видео по созданию ЗУ для автомобильных аккумуляторов — Blaze Electronics).

Теперь рассмотрим цепь питания устройства. Для ее создания потребуется резистор для ограничения тока, лучше всего использовать резистор на 18 кОм. После резистора в схеме идет стандартный выпрямительный элемент, который работает на одном диоде, обеспечивая подачу питания на плату. На линии питания располагается электролит, который параллельно соединен с конденсатором (это может быть пленочный или керамический конденсатор). Использование конденсатора необходимо для оптимального сглаживания импульсов и помех.

Что касается трансформатора, его можно извлечь из блока питания компьютера. Такой трансформатор идеально подходит для зарядного устройства, так как он способен обеспечить хороший выходной ток. Кроме того, трансформатор данного типа может предоставить несколько различных выходных напряжений. Диоды должны быть импульсными, так как стандартные не смогут работать из-за высокой частоты.

Фильтр в схему можно не включать, но вместо него желательно установить несколько конденсаторов и дроссель. Для снижения уровня скачков на входе фильтрующего элемента рекомендуется добавить термистор на 5 Ом, который также можно извлечь из блока питания ПК. Важно правильно выбрать электролитический конденсатор, основываясь на соотношении 1 Ватт — 1 мкФ, при этом уровень напряжения должен составлять 400 вольт.

В целом, данная схема достаточно проста в реализации. На практике, если подойти к этому процессу с умом, собрать устройство не составит труда, даже если у вас нет опыта. Учитывая, что у вас под рукой будут все необходимые схемы и обозначения, справиться с этой задачей будет довольно легко. Однако, если вы не можете отличить трансформатор от резистора, лучше всего отправиться в магазин и приобрести готовое зарядное устройство.

Импульсное зарядное устройство, простое автомобильное

Видео «Изготовление импульсного зарядного устройства своими руками»

Вся информация, которую следует учитывать, а также детальная пошаговая инструкция по созданию импульсного зарядного устройства для автомобильного аккумулятора, представлена ниже (автор видео — Паяльник TV).

Импульсное ЗУ для автомобильных аккумуляторов

Преимущества импульсного зарядного устройства

Импульсные зарядные устройства (ИЗУ) представляют собой современное решение для зарядки аккумуляторов, которое обладает рядом значительных преимуществ по сравнению с традиционными зарядными устройствами. Одним из основных достоинств ИЗУ является их высокая эффективность. Благодаря использованию импульсной технологии, такие устройства способны значительно сократить время зарядки, что особенно актуально в условиях, когда требуется быстрое восстановление энергии в аккумуляторах.

Еще одним важным аспектом является возможность работы с различными типами аккумуляторов. Импульсные зарядные устройства могут адаптироваться к различным химическим составам батарей, включая свинцово-кислотные, литий-ионные и никель-металлогидридные. Это делает их универсальными и подходящими для использования в широком спектре приложений, от бытовых устройств до профессионального оборудования.

Кроме того, ИЗУ обеспечивают более бережное отношение к аккумуляторам. Благодаря интеллектуальным системам управления зарядом, они способны контролировать параметры, такие как напряжение и ток, что позволяет избежать перегрева и перезарядки. Это, в свою очередь, способствует увеличению срока службы аккумуляторов и снижению риска их повреждения.

Импульсные зарядные устройства также отличаются компактными размерами и легким весом, что делает их удобными для транспортировки и использования в различных условиях. Многие модели оснащены дополнительными функциями, такими как защита от короткого замыкания, перегрева и переполюсовки, что повышает безопасность эксплуатации.

Нельзя не отметить и экономическую выгоду, которую предоставляют импульсные зарядные устройства. Их высокая эффективность позволяет сократить потребление электроэнергии, что в долгосрочной перспективе может привести к значительной экономии средств. Кроме того, благодаря долговечности и надежности таких устройств, пользователи могут избежать частых затрат на замену зарядных устройств и аккумуляторов.

В заключение, импульсные зарядные устройства представляют собой прорыв в области зарядных технологий, предлагая пользователям множество преимуществ, включая высокую эффективность, универсальность, безопасность и экономичность. Эти устройства становятся все более популярными, и их применение продолжает расширяться, что свидетельствует о растущем интересе к инновационным решениям в сфере зарядки аккумуляторов.
