Как заменить главный цилиндр сцепления на ВАЗ 2107 самостоятельно

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

1. Диагностика неисправности
2. Демонтаж гидропривода
3. Монтаж гидропривода

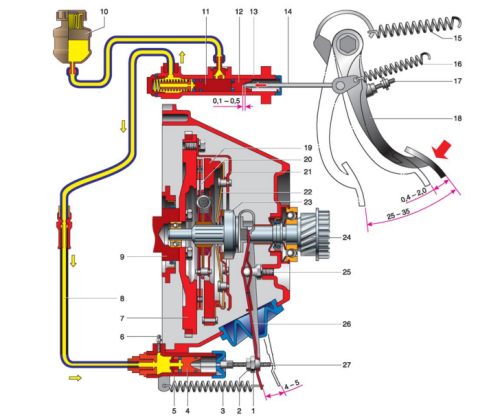

Принцип работы главного цилиндра сцепления ВАЗ 2107-2101

Принцип работы данного агрегата заключается в увеличении и нагнетании гидравлического давления в системе сцепления после нажатия педали в салоне. После данного нажатия шток, который одним концом прикреплен к педали сцепления, а другим концом к главному цилиндру сцепления ВАЗ 2104, надавливает на поршень агрегата. Он в свою очередь высвобождается из перепускного отверстия и по подающейся жидкости создает гидравлическое давление, которое перераспределяется затем в рабочий цилиндр.

Перепускной клапан, выходя из системы, обеспечивает подачу вещества внутрь корпуса, а поршень под воздействием давления штока и с помощью пружины обеспечивает перемещение вещества в следующую камеру вплоть до основной системы. После попадания в рабочий цилиндр вещество пойдет к рабочей вилке и далее под воздействием муфты на подшипник сцепления. После отпускания педали сцепления, соответственно, пропадает давление на поршень, который возвращается в свое исходное положение, как и шток, перепускной клапан перекрывается, а пружина перестает воздействовать на поршень. Подача тормозной жидкости прекращается до следующего нажатия на педаль.

Соответственно, главный цилиндр сцепления ваз 2101 2107 является важной составляющей всей системы сцепления и первой деталью, которая непосредственно воздействует на контроль гидравлического давления.

Как поменять главный цилиндр сцепления

Главный цмлмндр сцепления KIA RIO 2012

Замена главного цилиндра сцепления на ваз( классике жигулях).

Ремонт главного цилиндра сцепления ВАЗ 2107

При появлении проблем с ГЦС его нужно снять с автомобиля, разобрать, устранить дефекты, собрать и установить на место. Работу может выполнить любой автовладелец, обладающий минимальными слесарными навыками. Если таких навыков нет, проще поменять цилиндр в сборе. Для ремонта и замены ГЦС потребуются следующие инструменты и материалы:

• комплект рожковых и накидных ключей;
• набор головок с трещоткой;
• длинная тонкая отвёртка;
• пассатижи-круглогубцы;
• 0,5 л тормозной жидкости РОСА ДОТ-4;
• водоотталкивающее средство WD-40;
• небольшая ёмкость для слива РЖ;
• шланг для прокачки;
• шприц на 22–50 мл.

Демонтаж ГЦС

Для демонтажа ГЦС ВАЗ 2107 потребуется выполнить следующие действия:

Отстегнуть ремень крепления расширительного бака и убрать его в сторону.

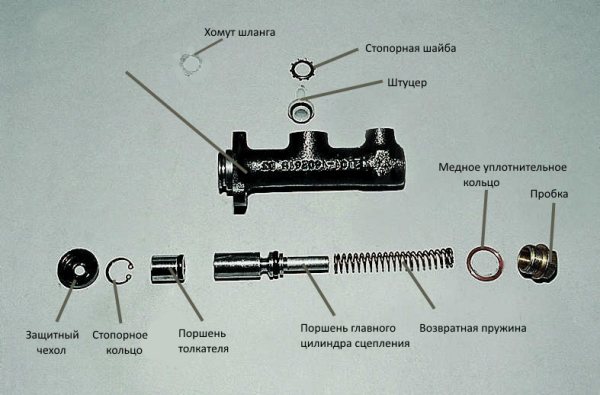

Разборка ГЦС

Перед разборкой нужно очистить ГЦС от грязи, подтёков, пыли. Сама разборка проводится следующим образом:

Зажать ГЦС в тиски, ключом на 22 отвернуть пробку и вытащить пружину, возвращающую поршень в исходное положение.

Замена резиновых уплотнительных колец

При каждой разборке ГЦС рекомендуется менять резиновые уплотнительные кольца. Для этого необходимо:

Аккуратно отвёрткой поддеть уплотнительное кольцо и вытащить его из канавки.

Сборка ГЦС

1. Промыть свежей рабочей жидкостью РОСА ДОТ-4 зеркало цилиндра.
2. Этой же жидкостью смазать поршень и уплотнительные кольца.

Установка ГЦС

Монтаж ГЦС осуществляется в обратном снятию. Особое внимание обратить на правильность установки толкателя в поршень и равномерную затяжку гаек крепления.

Подготовка к ремонту сцепления

Что же необходимо заготовить для того, чтобы отремонтировать сцепление своими руками:

• Набор ключей
• Отвертка (желательно тонкая)
• Специальные пассатижи-съемники
• WD-40 или аналогичное средство для удаления ржавчины
• Нож
• Тормозная жидкость
• Шланг для прокачки
• Емкость для прокачки
• Шприц

Вот, пожалуй, и все, что необходимо.

Разжимные пассатижи (щипцы для стопорных колец)

Расположение изделия

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Замена

Стоимость этого вида работ в автосервисе – от 550 рублей. Но большинству автолюбителей эту операцию не так сложно выполнить самостоятельно.

• новый ГЦС;
• тормозная жидкость;
• набор ключей с удлинителем;
• шприц или резиновая груша.

1. Выкачать жидкость из бачка гидропривода, применив шприц или резиновую грушу.
2. Снять расширительный бачок, сдвинуть его в сторону, чтоб не мешал работе.
3. Открутить трубку ключом на 13. Немного отодвинуть ее.
4. Ослабить хомут и отсоединить резиновый шланг, который идет от бачка к цилиндру.
   Открутить две гайки торцовым ключом на 13 с удлинителем.
5. Снять со шпилек главный цилиндр.
6. Заменить ГЦС на новый.
7. Собрать все в обратном порядке.

Прокачка сцепления

Замена произведена, но отправляться в путь без прокачки системы сцепления не следует. Процесс похож на прокачку тормозов и производится в следующей последовательности:

1. В бачок заливается тормозная жидкость.
2. На штуцер главного цилиндра надевается шланг, другой конец его опускается в бутылку с налитой жидкостью. Так будет видно, как выходит воздух из системы в процессе прокачки.
3. Операция требует помощника. Один сидит в авто и нажимает по команде на педаль сцепления 5-6 раз, после чего оставляет ее в нажатом состоянии. Второй открывает штуцер, пока не прекратится выделение воздуха. Такое проводится несколько раз, пока весь воздух из системы сцепления не будет удален.

• Закрутить штуцер и долить жидкости в бачок.

Как снять главный цилиндр сцепления ВАЗ 2107 — 2101

Во время эксплуатации чаще всего изнашиваются резинотехнические детали, поршень, а после 200 тысяч пробега уже нужно тщательно проверять зеркало цилиндра.

Зеркало главного цилиндра ВАЗ со следами износа

Для того, чтобы снять главный цилиндр сцепления ВАЗ, необходимо сперва слить тормозную жидкость из системы. Для этого в первую очередь надеваем шланг на штуцер 9 рабочего цилиндра (фото ниже), а второй конец шланга опускаем в чистый сосуд.

Рабочий цилиндр и вилка выключения сцепления: 1-подшипник выключения сцепления; 2-шаровая опора; 3-вилка выключе- ния сцепления; 4-толкатель; 5-регулировочная гайка; 6-контргайка; 7-оттяж- ная пружина; 8-пробка корпуса; 9-штуцер для прокачки; 10-корпус цилинд- ра; 11-уплотнительное кольцо; 12-зашитный колпачок; 13-поршень; 14-уплот- нитель; 15-тарелка; 16-пружина; 17-опорная шайба; 18-стопорное кольцо

После этого откручиваем штуцер 9 на пол-оборота и нажимаем на педаль сцепления до тех пор, пока вся жидкость не уйдет в сосуд. Завинчиваем штуцер и снимаем трубку. Если нужно снять рабочий цилиндр (явная течь, повреждение пыльника), снимаем пружину 7, шплинт с конца толкатели и откручиваем два крепежных винта. Чтобы снять главный цилиндр, достаточно отсоединить его от расширительного бачка и открутить две гайки крепления, как показано на фото ниже. Снимаем цилиндр, открутив штуцер гидропривода.

Роль рабочего цилиндра

Рабочий цилиндр сцепления (РЦС) – это элемент гидроприводной системы сцепления без которого авто не может работать. Ему отведена одна из самых основных функций: прием усилий, которые поступают от главного цилиндра, таким образом, перемещая вилку выключения сцепления.

Рабочий цилиндр сцепления

Размещенный на картере, рабочий цилиндр сцепления практически не отличается во всех моделях и марках автомобилей. Исходя из этого, принципиальные особенности его замены идентичны и не зависят от марки вашего транспортного средства.

Работы по замене

Замена рабочего цилиндра сцепления предусматривает следующие манипуляции:

• В первую очередь откачайте гидравлическую жидкость, применив шприц.
• Снимаем расширительный бачок для комфортнного выполнения дальнейшего демонтажа.
• Гайки крепления бочка (откуда сливалась жидкость) отвинчиваем с помощью головки на 10 и снимаем шланг.
• Алюминиевая трубка, идущая от ГЦС, откручивается.
• Воспользовавшись головкой на 13, откручиваем пару гаек, скрепляющих ГЦС, и вытягиваем его на себя.
• Откручиваем шланг от РЦС с помощью ключа на 17.
• Прибегнув к головке на 13, откручиваем последние гайки, скрепляющие РЦС, и снимаем его.

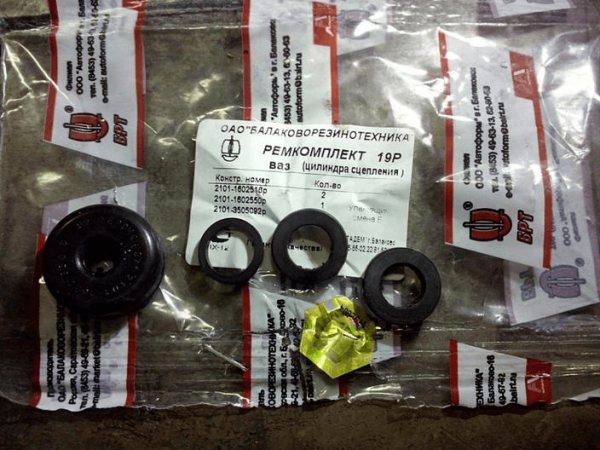

Демонтаж цилиндра выполнен – приступаем к его осмотру возможных повреждений. При отсутствии таковых возможен ремонт. В этом поможет ремкомплект, который имеет три разных манжета и пыльник. По окончанию разборки старые манжеты следует заменить новыми аналогами и установить пыльник. Если же ремонтные работы выполнить невозможно, необходима покупка нового устройства.

Важно: гайка накручивается на том расстоянии, которое было на старом цилиндре.

Сбор системы сцепления подразумевает выполнение вышеперечисленных манипуляций в обратном порядке. При этом не забывайте заменять старые алюминиевые трубки. В самом конце заливается тормозная жидкость и выполняется прокачка.

Рекомендуем: Основные причины проблемного запуска холодного двигателя авто

Гцс ваз 2107 ремонт

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.
В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Выбор ГЦС для ВАЗ 2107

Оптимальным вариантом при замене является приобретение ГЦС, предназначенного именно для классических моделей ВАЗ. Не подойдут главные цилиндры сцепления от автомобилей УАЗ, ГАЗ и АЗЛК. Это же относится и к зарубежным аналогам — на иномарках с задним приводом установлены ГЦС, приспособить которые к ВАЗ 2107 смогут только высококлассные специалисты (другие размеры, другая резьба под трубопроводы, другие конфигурации трубок). Однако можно без проблем заменить родной цилиндр на ГЦС от ВАЗ 2121 и от «Нивы-Шевроле».

Выбор производителя

При покупке нового ГЦС следует ориентироваться на продукцию проверенных российских производителей (АО АвтоВАЗ, ООО «Брик», ООО «Кедр»), белорусскую фирму Fenox, которая адаптирована к нашим условиям и доступна по ценам. Средняя стоимость ГЦС составляет 600–800 руб.

Таблица: сравнительная характеристика ГЦС разных производителей

В последнее время на рынке встречается много подделок известных брендов. Отличить их можно по некачественному исполнению и низкой относительно оригинальных аналогов цене.

Как прокачать сцепление

Удаление воздуха из системы необходимо после любого ремонта ГЦС. Выполнять работы лучше с помощником. Прокачка цилиндра сцепления ВАЗ-2107 осуществляется в следующей последовательности:

заполнить бачок, не доливая 1,5 – 2 см до верха;

В случае необходимости процесс следует повторить.

Сцепление Luk и замена главного цилиндра сцепления в Ford Focus 1

Содержание статьи:

Замена главного цилиндра сцепления Ford Focus 1

Задача: заменить главный цилиндр сцепления в Ford Focus 1

Началось все с того, что педаль сцепления была немного сырая, потом много сырая, а затем и весь коврик «утонул» в тормозной жидкости.

В пользу оригинала глаз даже и не смотрел, ибо цены нереальные для такой запчасти — НЕРЕАЛЬНЫЕ. Ребята, за такие деньги можно набрать комплект круиз-контроля с микроконтроллерным блоком, который, извините, думает за водителя, экономит топливо и дарит комфорт, а тут какой-то цилиндроклапанопластик. Не смешите. Я, разумеется, уважаю ФМК и всех инженеров, но отдал свой голос в пользу не оригинала, давно мною любимой компании Закс (SACHS):

Вот такая незамысловатая штуковина.

Ход работ по замене главного цилиндра сцепления в Ford Focus 1

Менять газеты на коврике уже в конец достало, да и жидкость тоже не 5 рублей стоит.

Мой вариант хардкорный. Скажу сразу, цилиндр находится не в самом удобном на свете месте и к нему не очень то легко подобраться. 1. Для начала я снял корпус воздушного фильтра и подкапотный блок реле/предохранителей (последний сидит на двух клипсах справа, и одном саморезе с головкой под ключ слева, ключ на 7, я так подозреваю). Главный ЦС находится аккурат под блоком реле/предохранителей. 2. Не снимая педаль сцепления, как того требует руководство (там надо снимать часть рулевого вала), я снял шток старого цилиндра с педали — в итоге сломал шток. Что собственно и требовалось. 3. Ценой невероятных усилий мне удалось открутить два болта крепления цилиндра к педальному блоку (ключ на 10). 4. Затем был относительно легкий демонтаж шланга от бочка, и шланга к коробке.
