Назначение и работа рабочего цилиндра сцепления ВАЗ 2106

Если коротко, то рабочий цилиндр в системе сцепления ВАЗ 2106 выполняет функцию обыкновенного преобразователя. Он переводит ножное усилие водителя в высокое давление тормозной жидкости в гидравлике машины.

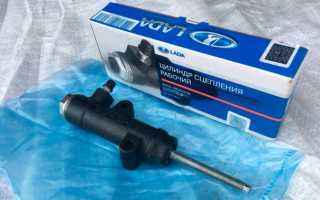

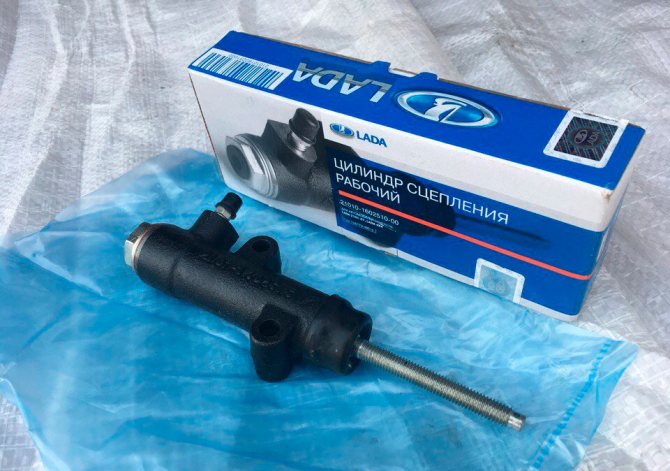

Рабочий цилиндр сцепления для «шестёрки» можно купить в любом магазине запчастей

При этом рабочий цилиндр сцепления не следует путать с основным, потому что эти устройства располагаются в разных местах машины. Основной цилиндр находится в салоне, а рабочий — крепится к картеру сцепления двумя болтами. Добраться до рабочего цилиндра просто: для этого достаточно открыть капот автомобиля.

Рабочий цилиндр сцепления располагается на крышке картера

Устройство рабочего цилиндра

Рабочий цилиндр сцепления состоит из следующих элементов:

• литой корпус;
• гидравлический поршень;
• толкательный шток;
• рабочая пружина;
• пара кольцеобразных уплотнительных манжет;
• шайба и стопорное кольцо;
• воздушные клапаны;
• защитный колпачок.

  Рабочий цилиндр сцепления имеет простую конструкцию

Принцип действия

Работа цилиндра начинается в тот момент, когда автовладелец нажимает на педаль сцепления, соединенную с толкательным штоком:

1. Шток смещается и давит на поршень, расположенный в основном цилиндре сцепления. В этом цилиндре постоянно находится тормозная жидкость.
2. Под воздействием поршня давление жидкости возрастает, она через систему шлангов резко устремляется к рабочему цилиндру сцепления и начинает давить на его шток.
3. Шток быстро выдвигается из литого корпуса цилиндра и нажимает на специальную вилку, которая резко смещается и давит на выжимной подшипник.
4. После этого диски сцепления разъединяются, что приводит к полному отсоединению трансмиссии от двигателя. Водитель в этот момент получает возможность включить необходимую передачу.
5. Когда водитель убирает ногу с педали, всё происходит в обратном порядке. Давление во всех цилиндрах резко снижается, возвратная пружина втягивает шток рабочего цилиндра обратно в литой корпус.
6. Вилка освобождается и уходит вниз.
7. Так как дискам сцепления ничего больше не мешает, они вновь входят в зацепление, соединяя трансмиссию с двигателем. Автомобиль при этом движется дальше на новой передаче.

Рабочий цилиндр давит на вилку и выключает сцепление

Признаки поломки

Каждый владелец ВАЗ 2106 должен знать несколько важнейших признаков, говорящих о том, что с цилиндром сцепления что-то не так:

• педаль сцепления стала нажиматься непривычно легко;
• педаль начала проваливаться (это может наблюдаться как время от времени, так и постоянно);
• уровень тормозной жидкости в бачке сильно снизился;
• появились заметные подтёки тормозной жидкости на днище автомобиля в районе расположения коробки передач;

  Если на рабочем цилиндре сцепления появились подтёки жидкости, значит, цилиндр пора ремонтировать

• переключать передачи стало труднее, а перемещение рычага скоростей сопровождается сильным скрежетом в коробке.

К счастью, цилиндр сцепления легко поддаётся ремонту. Менять рабочий цилиндр на «шестёрках» приходится довольно редко, а ремкомплекты к ним можно найти практически в любом магазине автозапчастей.

Замена рабочего цилиндра сцепления на ВАЗ 2101 — 2107 Своими руками

РЕМОНТ РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ ВАЗ-КЛАССИКА.

Замена ремкоплекта главного цилиндра сцепления ВАЗ 2106

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

• В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!

Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

• Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.
• И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!

Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые.

Дополнительный видео-ролик:

О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

Как отрегулировать привод сцепления.

Не нашли интересующую Вас информацию? на нашем форуме.

Замена главного цилиндра сцепления на ваз( классике жигулях).

Прокачка сцепления ВАЗ 2106 с помощью напарника

Замена цилиндра или любые другие манипуляции со сцеплением неизбежно ведут к разгерметизации гидропривода и к попаданию воздуха в шланги сцепления. Для нормализации работы сцепления этот воздух придётся удалить с помощью прокачки. Вот что для этого требуется:

• 0,5 литра новой тормозной жидкости;
• отрезок резинового шланга длиной 30 см;
• рожковый ключ на 8 мм;
• пустая ёмкость для тормозной жидкости.

Последовательность работ

Для нормальной прокачки придётся воспользоваться помощью напарника. Сделать всё в одиночку просто невозможно.

1. Когда рабочий цилиндр сцепления будет отремонтирован и установлен на штатное место, в бачок доливается тормозная жидкость. Её уровень должен дойти до верхней отметки, расположенной около горловины бачка.

   Жидкость в бачок сцепления нужно долить до метки рядом с горловиной

2. На цилиндре сцепления имеется воздушный клапан со штуцером. Один конец шланга надевается на штуцер. Второй — опускается в пустую ёмкость (лучше всего для этих целей подходит обычная пластиковая бутылка).

   Второй конец закреплённого на штуцере шланга опускается в пластиковую бутылку

3. После этого напарник должен шесть раз нажать на педаль сцепления. После шестого нажатия он должен удерживать педаль полностью утопленной в пол.
4. Открутить штуцер воздушного клапана на два-три оборота с помощью рожкового ключа на 8 мм. После откручивания раздастся характерное шипение и в ёмкость начнёт выходить пузырящаяся тормозная жидкость. Необходимо дождаться момента, когда пузырьки перестанут появляться, и закрутить штуцер.
5. Теперь вновь просим напарника шесть раз нажать на педаль сцепления, снова откручиваем штуцер и снова стравливаем воздух. Процедура повторяется до тех пор, пока жидкость, льющаяся из штуцера, не перестанет пузыриться. Если это произошло — прокачку можно считать законченной. Осталось только долить в бачок свежей тормозной жидкости.

Процедура прокачки гидропривода сцепления

После замены или ремонта как главного, так и рабочего цилиндров водителю придётся прокачивать гидропривод сцепления, так как в гидравлику машины попадает воздух. Избежать этого не получится. Поэтому придётся звать на помощь напарника и начинать прокачку.

Последовательность работы

Для прокачки потребуются следующие вещи: старая бутылка из пластика, обрезок шланга длиной около 40 см, накидной ключ на 12.

1. Автомобиль устанавливается на яму и надёжно фиксируется. Из смотровой ямы хорошо виден штуцер рабочего цилиндра сцепления. На этот штуцер надевается обрезок резинового шланга так, чтобы штуцерная гайка осталась снаружи. Другой конец шланга помещается в бутылку из пластика.

   Второй конец шланга помещается в пластиковую бутылку

2. Теперь штуцерная гайка ослабляется на пару оборотов. После этого сидящий в кабине напарник выжимает сцепление пять раз. Нажав в пятый раз, он продолжает держать педаль нажатой.
3. В это время из шланга в бутылку потечёт тормозная жидкость с обилием пузырей. Как только она перестанет вытекать, следует попросить напарника ещё пять раз выжать педаль, а затем вновь придержать её. Это необходимо делать до тех пор, пока жидкость, идущая из шланга, не прекратит пузыриться. Если этого удалось достичь, прокачка считается завершённой.
4. Теперь шланг со штуцера снимается, сам штуцер затягивается, а в бачок добавляется новая порция тормозной жидкости.

Итак, главный цилиндр является важнейшим элементом в системе сцепления ВАЗ 2106. Но для его замены не требуются специальные знания и навыки, так что с этой задачей справится даже водитель-новичок. Для успешной замены цилиндра требуется лишь проявить немного терпения и точно следовать вышеизложенным рекомендациям.

Как отрегулировать шток сцепления на ВАЗ 2106

После завершения прокачки рабочего цилиндра нужно обязательно произвести регулировку штока сцепления. Для этого потребуется:

• комплект рожковых ключей;
• штангенциркуль средних размеров;
• плоскогубцы.

Последовательность регулировки

Прежде чем приступать к регулировке, следует заглянуть в инструкцию по эксплуатации машины. Именно там можно уточнить все необходимые допуски для штока и педали сцепления.

1. Вначале измеряется люфт педали сцепления (он же свободный ход). Удобнее всего измерять его штангенциркулем. В норме он составляет 1–2 мм.
2. Если свободный ход превышает два миллиметра, то с помощью рожкового ключа на 10 мм откручивается гайка, расположенная на ограничителе свободного хода. После этого можно повернуть сам ограничитель и установить необходимый свободный ход педали.

   С помощью ограничительной шпильки регулируется свободный ход педали сцепления

3. После того как ограничительная шпилька будет установлена должным образом, её гайка закручивается на место.
4. Теперь необходимо измерить полную амплитуду педали. Она должна находиться в диапазоне от 24 до 34 мм. Если амплитуда не укладывается в эти пределы, следует произвести повторную регулировку штока, а затем повторить измерения.

Видео: как отрегулировать привод сцепления

Проверка и замена шланга на цилиндре сцепления

Шланг на рабочем цилиндре сцепления является чрезвычайно ответственной деталью, подвергающейся воздействию высокого давления тормозной жидкости. Поэтому за его состоянием автовладелец должен следить особенно тщательно.

Шланг цилиндра сцепления является очень ответственной деталью, за состоянием которой необходимо внимательно следить

Вот признаки, говорящие о том, что шланг следует срочно менять:

• на шланге появились трещины и другие механические повреждения, видимые невооружённым глазом;
• шланг выглядит целым, но на нём видны подтёки тормозной жидкости (это означает, что он всё-таки повреждён и на нём возникли микротрещины, которые водитель просто не может увидеть);
• резьба на наконечниках шланга частично или полностью сорвана.

Если вы заметили что-то из вышеперечисленного, шланг следует срочно заменить. Лучше устанавливать стандартные ВАЗовские шланги сцепления, их номер по каталогу — 2101–16–025–90, а стоимость около 80 рублей.

Последовательность замены шланга

Перед началом работы следует запастись пустой пластиковой бутылкой и двумя рожковыми ключами: на 17 и на 14 мм.

1. Машина загоняется на яму и фиксируется противооткатными башмаками. Открываем капот и находим место, где шланг рабочего цилиндра прикручен к гидравлической трубке сцепления.
2. Основная гайка шланга крепко удерживается ключом на 17 мм, а штуцер на гидравлической трубке откручивается вторым ключом — на 14 мм. После откручивания штуцера из него польётся тормозная жидкость. Поэтому в смотровой яме должна стоять ёмкость для её сбора (оптимальным вариантом будет небольшой таз).
3. Второй конец шланга выкручивается из корпуса рабочего цилиндра всё тем же ключом на 17 мм. В цилиндре под гайкой шланга имеется тонкое уплотнительное колечко, которое очень часто теряется при извлечении шланга. Это кольцо тоже следует поменять (как правило, новые уплотнители идут в комплекте с новыми шлангами сцепления).
4. Новый шланг устанавливается на место старого, после чего в гидравлическую систему доливается новая порция тормозной жидкости.

Итак, поменять рабочий цилиндр на «шестёрке» может даже начинающий водитель. Всё, что необходимо сделать для этого — тщательно подготовить необходимые инструменты и точно следовать приведённым выше рекомендациям.

Как заменить главный цилиндр сцепления ВАЗ 2107 своими руками: инструкция.

• набор гаечных ключей,
• пассатижи,
• тормозная жидкость,
• резиновая груша.

1. Первым делом желательно демонтировать расширительный бачок, отсоединив резиновый ремень.

1. С помощью резиновой груши откачайте тормозную жидкость из бачка главного цилиндра.
2. Ослабьте хомут при помощи которого шланг бачка главного цилиндра крепится к цилиндру. Отсоедините шланг от цилиндра.
3. Открутите ключом на 13 гайку крепления трубопровода гидропривода сцепления к цилиндру, отведите его в сторону.

1. Далее используя удлинитель с накидной головкой открутите две гайки крепления главного цилиндра к кузову авто. Демонтируйте цилиндр, слив из него остатки тормозной жидкости.

1. Установку ГЦС произведите в обратной последовательности. Важно: обязательно .
