В этой статье рассмотрим процесс замены датчика температуры охлаждающей жидкости (ДТОЖ) на автомобиле Лада Калина. Умение заменить этот элемент поможет избежать перегрева двигателя и обеспечит его стабильную работу. Мы опишем расположение датчика, признаки неисправности и предоставим пошаговую инструкцию по замене, что сэкономит ваше время и деньги на сервис.

Общие сведения о датчике

ДТОЖ на Лада Калина не следует путать с внешним датчиком температуры окружающего воздуха или температурой в салоне. В первую очередь, предлагаем вам ознакомиться с ключевыми аспектами этого устройства. В автомобилях Калина применяются два регулятора: один из них подключен к блоку управления, а второй — к приборной панели, на которой отображается температура двигателя.

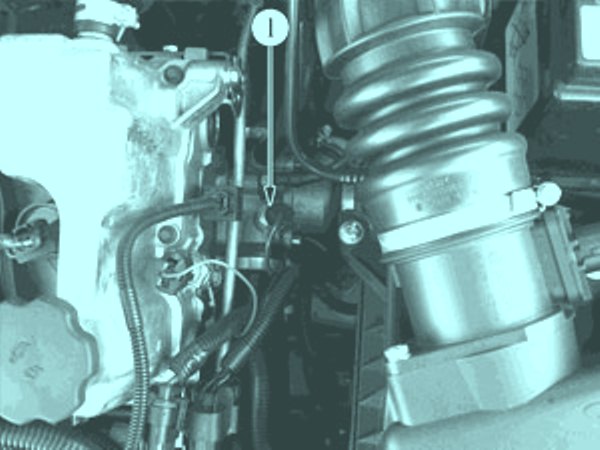

Место расположения

Регулятор в Калинах устанавливается в термостат. Найти это устройство достаточно просто, так как место его установки одинаково для многих моделей ВАЗ. Что касается контроллера, который отображает информацию на приборной панели, то он находится неподалеку.

Интересные факты

Вот несколько интересных фактов о самостоятельной замене датчика температуры охлаждающей жидкости (ДТОЖ) на Ладе Калине:

1. Простота доступа: В отличие от многих других автомобилей, на Ладе Калине доступ к ДТОЖ довольно удобен. Он расположен на двигателе так, что его можно заменить без необходимости снимать другие компоненты, что делает процесс более быстрым и менее трудоемким.

2. Влияние на работу двигателя: ДТОЖ играет ключевую роль в системе управления двигателем. Его неправильная работа может привести к неправильному обогащению смеси, что, в свою очередь, может вызвать повышенный расход топлива и увеличение выбросов. Замена ДТОЖ может значительно улучшить эффективность работы двигателя.

3. Диагностика неисправностей: При самостоятельной замене ДТОЖ можно не только улучшить работу автомобиля, но и провести диагностику других систем. Например, если старый датчик был неисправен, это может указывать на проблемы с охлаждающей системой, которые стоит проверить, чтобы избежать более серьезных поломок в будущем.

Предназначение и принцип работы

Регулятор предназначен для контроля температуры двигателя или охлаждающей жидкости. Важно отметить, что этот процесс зависит от напряжения: на прогретом двигателе оно ниже, а на холодном — выше. Температурный режим мотора оказывает влияние на множество аспектов его функционирования. Кроме того, ЭБУ, основываясь на данных от датчика температуры охлаждающей жидкости (ДТОЖ), определяет, когда необходимо активировать вентилятор системы охлаждения.

Работа датчика температуры охлаждающей жидкости позволяет ЭСУД выполнять следующие функции:

1. Настройка угла зажигания. ДТОЖ контролирует объем отработанных газов, и благодаря корректной настройке зажигания их количество снижается. Это, в свою очередь, способствует более эффективной работе двигателя.
2. Обогащение топливом. При слишком низкой температуре форсунки получают сигнал, который предотвращает возможные колебания во время прогрева двигателя. Это обеспечивает его стабильную работу на холостых оборотах.
3. ДТОЖ отслеживает все изменения, происходящие в условиях открытого и закрытого контура. Если регулятор выходит из строя, сигналы будут поступать от лямбда-зонда, но обратной связи не будет, что может привести к ухудшению работы на холостых оборотах (автор видео о диагностике устройства — канал Устройство и ремонт автомобиля).

Что касается принципа работы, то внутри двигателя постоянно происходят сложные процессы. Если мотор холодный, для его прогрева требуется обогащенная топливовоздушная смесь, а при перегреве двигателя избыток этой смеси может привести к его повреждению. При нормальной работе ДТОЖ вся информация о температуре двигателя отображается на приборной панели. Если в электрической цепи происходит обрыв, это может нарушить показания, и система начнет подавать обогащенную смесь в ненужный момент. В результате этого увеличивается расход топлива.

Это, в свою очередь, приводит к большему износу деталей двигателя и повышению выбросов в атмосферу. Если же в электрической цепи происходит замыкание, ЭБУ будет воспринимать сигналы от ДТОЖ как признак перегрева двигателя, что заставит его подавать обедненную смесь. Если же перегрева нет, это может негативно сказаться на эффективности работы двигателя, снижая его мощность и устойчивость.

Электрооборудование — Проверка датчика температуры охлаждающей жидкости

Руководство по замене

Замена датчика: когда и как это сделать? В первую очередь, рассмотрим возможные неисправности (автор видео — Владимир Тупотилов).

указатель температуры на панели приборов уходит в красную зону. калина

В каких случаях следует менять регулятор?

Если у вас есть сомнения относительно функционирования регулятора, первым делом стоит провести его визуальную проверку. На устройстве не должно быть видимых повреждений, трещин или коррозии, а проводка должна оставаться в исправном состоянии.

Ключевые признаки неисправности регулятора:

• сбои в работе двигателя, особенно на холостом ходу;
• снижение мощности мотора;
• трудности с запуском и случайные остановки работы двигателя;
• увеличение расхода топлива;
• на панели приборов стрелка датчика указывает на перегрев двигателя, хотя на самом деле этого нет.

Рекомендуется выполнять замену на остывшем двигателе, чтобы избежать ожогов!

Этапы

Для замены датчика температуры охлаждающей жидкости (ДТОЖ) вам не понадобятся какие-либо специальные инструменты. Достаточно иметь под рукой отвертку, трещотку и головку с удлинителем.

Чтобы процесс замены прошел без затруднений, начните с откручивания хомута впускной магистрали, которая соединяет воздушный фильтр с дроссельной заслонкой:

1. Аккуратно потяните за магистраль и немного отодвиньте ее в сторону, чтобы обеспечить удобный доступ к регулятору. Не забудьте отключить аккумулятор, так как вам потребуется отключить питание контроллера. Все работы, связанные с электрической системой автомобиля, следует выполнять при отключенном аккумуляторе.
2. Теперь, когда ДТОЖ перед вами, отсоедините разъем питания. На этом этапе не должно возникнуть сложностей, так как штекер крепится аналогично другим датчикам. Для его отключения просто поднимите крепление и потяните за разъем.
3. Далее, с помощью удлинителя и глубокой головки, выкрутите контроллер. Если патрубок мешает, попробуйте отодвинуть его в сторону одной рукой, а другой установите головку. Затем с помощью трещотки открутите регулятор.
4. Как только резьба ослабнет, вы сможете открутить устройство рукой и полностью его извлечь. После этого установите новый регулятор, а все последующие действия выполняйте в обратном порядке. Как видите, процедура замены не так уж сложна, и вы вполне можете выполнить ее самостоятельно в домашних условиях. Вам потребуется не более 20 минут, что также позволит сэкономить деньги.

Видео «Наглядное пособие по замене ДТОЖ на автомобиле ВАЗ»

В представленном ниже видео вы найдете пошаговую инструкцию по замене датчика температуры охлаждающей жидкости (ДТОЖ) на автомобиле ВАЗ 2115. Для владельцев Калины процесс будет аналогичным. Автор ролика — Василий Калугин.

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115

Необходимые инструменты и материалы

Для успешной замены датчика температуры охлаждающей жидкости (ДТОЖ) на Ладе Калине вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних затрат времени и усилий.

Инструменты:

• Набор ключей и головок: Вам понадобятся ключи на 10 и 12 мм, а также головка на 10 мм для откручивания креплений.
• Отвертка: Плоская и крестовая отвертка могут понадобиться для снятия некоторых пластиковых элементов и защиты.
• Торцевой ключ: Если у вас есть доступ к торцевым ключам, это значительно упростит процесс.
• Плоскогубцы: Используются для снятия хомутов с шлангов.
• Термометр: Для проверки температуры охлаждающей жидкости после замены.

Материалы:

• Новый датчик температуры: Убедитесь, что вы приобрели оригинальный или качественный аналог ДТОЖ, соответствующий модели вашего автомобиля.
• Уплотнительное кольцо: В комплекте с новым датчиком обычно идет новое уплотнительное кольцо, но если его нет, позаботьтесь о его покупке отдельно.
• Охлаждающая жидкость: Запаситесь антифризом или тосолом, так как после замены датчика может потребоваться доливка жидкости.
• Салфетки или тряпки: Для удаления лишней жидкости и поддержания чистоты в процессе работы.

Подготовив все необходимые инструменты и материалы, вы сможете быстро и эффективно заменить ДТОЖ на Ладе Калине, не теряя времени на поиски нужных вещей в процессе работы. Убедитесь, что все под рукой, и переходите к следующему этапу — непосредственно к замене датчика.

Советы по диагностике неисправностей

Перед тем как приступить к замене датчика температуры охлаждающей жидкости (ДТОЖ) на Ладе Калине, важно провести диагностику, чтобы убедиться, что именно этот элемент требует замены. Ниже приведены несколько советов, которые помогут вам правильно диагностировать неисправности ДТОЖ.

1. Визуальный осмотр

Первым шагом в диагностике является визуальный осмотр датчика. Проверьте, нет ли на нем видимых повреждений, трещин или коррозии. Обратите внимание на состояние проводов и разъемов, которые подключены к ДТОЖ. Если вы заметили повреждения, это может быть причиной неправильной работы датчика.

2. Проверка сопротивления

Для более точной диагностики вам потребуется мультиметр. Сначала отключите разъем от ДТОЖ. Затем измерьте сопротивление датчика при различных температурах. Для этого можно использовать горячую воду и термометр. Сравните полученные значения с таблицей, которая указывает, какое сопротивление должно быть у ДТОЖ при определенной температуре. Если значения значительно отличаются, это указывает на неисправность датчика.

3. Проверка работы системы охлаждения

Иногда проблемы с ДТОЖ могут быть связаны с другими элементами системы охлаждения. Убедитесь, что уровень охлаждающей жидкости в норме, а радиатор и термостат функционируют корректно. Неправильная работа этих компонентов может влиять на показания ДТОЖ и приводить к ошибкам в работе двигателя.

4. Использование диагностического оборудования

Если у вас есть доступ к диагностическому оборудованию, используйте его для считывания кодов ошибок. Многие современные автомобили, включая Ладу Калину, имеют бортовой компьютер, который может сообщить о проблемах с ДТОЖ. Если в памяти компьютера есть ошибки, связанные с температурой охлаждающей жидкости, это может подтвердить необходимость замены датчика.

5. Проверка на утечки

Не забывайте проверять систему на наличие утечек охлаждающей жидкости. Утечки могут привести к перегреву двигателя и неправильным показаниям ДТОЖ. Проверьте шланги, радиатор и сам

Общие ошибки при замене и как их избежать

При замене датчика температуры охлаждающей жидкости (ДТОЖ) на Ладе Калине важно учитывать ряд распространенных ошибок, которые могут привести к неправильной работе автомобиля или даже к повреждению новых деталей. Рассмотрим основные из них и способы их предотвращения.

1. Неправильный выбор датчика

Одной из самых распространенных ошибок является выбор неподходящего датчика. При покупке ДТОЖ необходимо убедиться, что он соответствует спецификациям вашего автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью.

2. Игнорирование состояния проводки

Перед установкой нового датчика обязательно проверьте состояние проводки и разъемов. Коррозия, повреждения или плохие контакты могут привести к неправильным показаниям датчика. Если вы заметили какие-либо дефекты, их следует устранить до установки нового ДТОЖ.

3. Неправильная установка датчика

При установке нового датчика важно следить за тем, чтобы он был установлен в правильном положении и с необходимым усилием. Переусердствование может привести к повреждению резьбы, а недостаточное усилие может вызвать утечку охлаждающей жидкости. Используйте динамометрический ключ для точной установки.

4. Пренебрежение герметизацией

Не забывайте о герметизации соединений. При установке нового датчика рекомендуется использовать специальную герметизирующую пасту или уплотнительное кольцо, если оно предусмотрено конструкцией. Это поможет избежать утечек и обеспечит надежную работу системы охлаждения.

5. Неправильная прокачка системы охлаждения

После замены ДТОЖ необходимо прокачать систему охлаждения, чтобы удалить воздух из радиатора и трубопроводов. Игнорирование этого этапа может привести к перегреву двигателя. Для прокачки запустите двигатель и дайте ему поработать на холостом ходу, следя за уровнем охлаждающей жидкости.

6. Необратимая ошибка — отсутствие проверки работы датчика

После завершения замены обязательно проверьте работу нового датчика. Для этого можно использовать диагностическое оборудование или просто следить за показаниями температуры на приборной панели. Если температура не соответствует норме, возможно, датчик установлен неправильно или неисправен.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене ДТОЖ на Ладе Калине и обеспечить надежную работу системы охлаждения вашего автомобиля.
