Температура двигателя — ключевой параметр, влияющий на его работу и долговечность, особенно для владельцев ВАЗ 2109. В статье рассмотрим устройство и расположение датчика температуры охлаждающей жидкости (ДТОЖ) для инжекторных и карбюраторных моделей, а также способы выявления неисправностей и замены. Эти знания помогут поддерживать оптимальный температурный режим двигателя, предотвращая поломки и продлевая срок службы автомобиля.

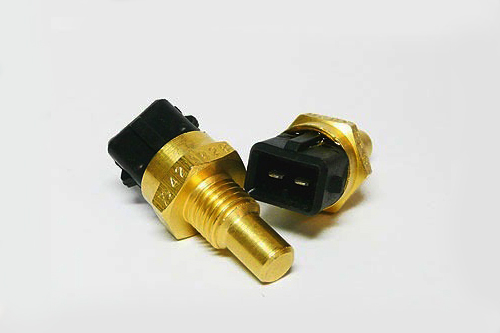

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

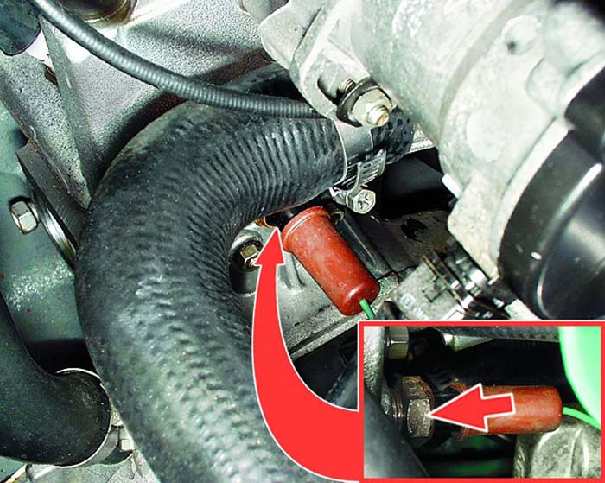

Сначала важно определить местоположение датчика температуры двигателя. На автомобилях моделей 2108, 21099 и ВАЗ 2109 он располагается между головкой блока цилиндров и термостатом, в выпускном патрубке.

Индикатор температуры двигателя с OZON

Устройство и принцип действия

Регулятор температуры двигателя представляет собой термистор-резистор с отрицательным температурным коэффициентом. Его сопротивление можно измерить только при изменении температурных условий.

Когда двигатель нагревается в процессе работы, его сопротивление уменьшается, а при охлаждении — увеличивается. Например, для автомобиля ВАЗ 2109 при рабочей температуре двигателя сопротивление составляет 180 Ом, а при морозе в 40 градусов оно возрастает до 100700 Ом. На одном конце ДТОЖ ВАЗ 2109 инжектор находятся два контакта, а на другом — чувствительный элемент, который располагается в потоке топлива.

Что касается принципа работы, то при включении зажигания блок управления подает напряжение на регулятор через резистор. Поскольку ДТОЖ является термистором, напряжение от блока управления изменяется в зависимости от температуры топлива. При снижении сопротивления блок анализирует температуру и на основе этих данных определяет необходимое количество бензина для впрыска. В процессе прогрева двигателя объем топлива, подаваемого в цилиндры, уменьшается.

Кроме того, по показаниям регулятора ЭБУ корректирует работу двигателя на холостом ходу. В результате он самостоятельно принимает решения о обогащении топливной смеси при высоких и средних нагрузках на двигатель. Этот параметр может изменяться в зависимости от угла опережения зажигания.

На карбюраторных автомобилях имеется два датчика температуры: один отвечает за включение вентилятора, а другой — за отображение температуры на приборной панели.

Интересные факты

Вот несколько интересных фактов о индикации температуры двигателя, которые могут быть полезны владельцам автомобилей «Девятка» (ВАЗ-2109):

1. Работа термостата: В «Девятках» термостат играет ключевую роль в поддержании оптимальной температуры двигателя. Он открывается при достижении определенной температуры, позволяя охлаждающей жидкости циркулировать по системе. Если термостат заедает в закрытом положении, это может привести к перегреву двигателя, что особенно важно контролировать через индикатор температуры.

2. Сигналы перегрева: Индикатор температуры на приборной панели «Девятки» может не только показывать текущую температуру, но и сигнализировать о перегреве. Если стрелка индикатора приближается к красной зоне, это может означать, что двигатель перегревается. Важно не игнорировать этот сигнал и сразу же остановить автомобиль, чтобы избежать серьезных повреждений.

3. Калибровка датчика: Важно помнить, что датчик температуры может со временем терять точность. Регулярная проверка и, при необходимости, калибровка датчика помогут избежать ложных срабатываний и обеспечат правильное отображение температуры. Это особенно актуально для старых автомобилей, где износ компонентов может влиять на работу системы индикации.

Эти факты помогут владельцам «Девяток» лучше понимать важность контроля температуры двигателя и поддерживать его в исправном состоянии.

Возможные неисправности

Существует несколько факторов, по которым датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 21099 может перестать функционировать.

Итак, какие причины могут привести к неисправности ДТОЖ:

1. Внутри устройства имеется электрический контакт, который со временем может выйти из строя или получить трещины. Если контакт полностью оборвется, это приведет к поломке датчика, и он просто сгорит. Если же на нем появятся трещины, ДТОЖ может продолжать работать, но будет передавать неверные данные о температуре антифриза из-за плохого контакта.
2. Неправильная изоляция устройства. Если изоляция повреждена, это может вызвать короткие замыкания. В конечном итоге такие замыкания могут привести к тому, что ДТОЖ выйдет из строя, и его потребуется заменить.
3. Обрыв проводов рядом с регулятором. В случае обрыва проводов датчик не сможет включить вентилятор, который отвечает за охлаждение двигателя. Это может привести к перегреву мотора и даже его кипению (по информации техника-механика).

Как автовладельцу определить, что ДТОЖ неисправен и его необходимо заменить?

Для этого достаточно обратить внимание на основные признаки, о которых мы расскажем ниже:

1. Вентилятор охлаждения двигателя может включаться в любое время без видимой причины. Водителю стоит насторожиться, если вентилятор начинает работать, когда двигатель еще не достиг рабочей температуры. Помните, что вентилятор должен включаться только при перегреве двигателя.
2. У водителя возникают трудности с запуском прогретого двигателя. Охлаждающая система должна автоматически регулировать температуру, но при неисправности датчика она не получает правильный сигнал.
3. Если внимательно следить за работой автомобиля, можно заметить увеличение расхода топлива. Это связано с тем, что двигатель перегревается, когда работает на горячем ДТОЖ.
4. Если датчик полностью вышел из строя, на приборной панели будет отображаться неверная информация о температуре. Для прогрева двигателя достаточно десяти минут езды. Если по истечении этого времени температура не достигла нормального уровня или при запуске двигателя на панели отображается перегрев, это указывает на неисправность.

Проверка датчика температуры охлаждающей жидкости.Check the temperature sensor coolant.

Проверка и замена ДТОЖ

Существует несколько методов диагностики устройства. Первый из них:

1. Подключите отрицательный щуп вольтметра к мотору и включите зажигание.
2. С помощью тестера проверьте, какое напряжение возникает во время работы.
3. Если датчик температуры охлаждающей жидкости (ДТОЖ) функционирует корректно, напряжение должно составлять не менее 12 вольт при полностью заряженном аккумуляторе. Если показатели ниже, потребуется замена или ремонт устройства.

Второй метод диагностики:

1. Настройте мультиметр в режим вольтметра, выбрав диапазон от 100 Ом до 10 кОм. Также подготовьте термометр, способный измерять температуру выше ста градусов. Снимите регулятор и погрузите его в емкость с антифризом.
2. Подогрейте охлаждающую жидкость. При повышении температуры следите за показаниями термометра.

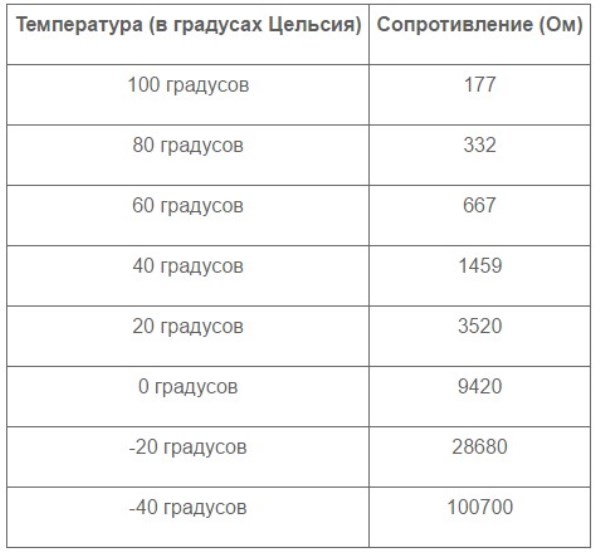

3. Используя мультиметр, измерьте сопротивление ДТОЖ при различных температурах. Сравните полученные значения с данными, указанными в таблице выше.

Как заменить устройство самостоятельно:

1. В первую очередь, слейте весь хладагент из радиатора. Затем отключите отрицательную клемму от аккумулятора, просто открутив гайку гаечным ключом.
2. Далее отключите колодку проводов, подключенную к ДТОЖ.
3. Полностью открутите устройство с помощью гаечного ключа. После этого аккуратно извлеките регулятор из его посадочного места, которое находится в выпускном шланге головки блока цилиндров (ГБЦ). На датчике есть резиновый уплотнитель, который нельзя потерять при демонтаже, особенно если новый датчик не комплектуется уплотнителем.
4. Установите новый регулятор на место в выпускной шланг. Закрутите его до упора с помощью гаечного ключа. После установки подключите ранее отключенный жгут проводов к ДТОЖ. Завершите процесс, залив антифриз обратно в радиатор и установив на место отключенную отрицательную клемму аккумулятора.

Видео «Наглядная инструкция по замене устройства»

Вы можете ознакомиться с видео ниже, чтобы узнать, как самостоятельно заменить датчик в домашних условиях (автор видео — Мысли и советы от Мустафы Муртазаева).

Замена датчика вентилятора на ВАЗ 21099 инжектор.

Рекомендации по эксплуатации для предотвращения перегрева

Перегрев двигателя является одной из самых распространенных проблем, с которыми сталкиваются владельцы автомобилей, в том числе и «Девяток». Чтобы избежать этой неприятности, важно следовать нескольким рекомендациям по эксплуатации, которые помогут поддерживать оптимальную температуру работы двигателя.

Во-первых, регулярная проверка уровня охлаждающей жидкости является обязательной процедурой. Охлаждающая жидкость играет ключевую роль в поддержании нормальной температуры двигателя. Убедитесь, что уровень жидкости находится в пределах нормы, и при необходимости доливайте антифриз или воду. Также важно следить за состоянием радиатора и патрубков на наличие утечек, которые могут привести к снижению уровня охлаждающей жидкости.

Во-вторых, следите за работой термостата. Этот элемент отвечает за поддержание оптимальной температуры двигателя, открывая и закрывая поток охлаждающей жидкости. Если термостат заедает в закрытом положении, это может привести к перегреву. Регулярная диагностика и замена термостата при необходимости помогут избежать проблем.

Третьим важным аспектом является состояние системы охлаждения. Регулярно проверяйте радиатор на наличие загрязнений и повреждений. Забитый радиатор не сможет эффективно отводить тепло, что может привести к перегреву. Очистка радиатора от грязи и насекомых, а также проверка его целостности помогут поддерживать его работоспособность.

Четвертым пунктом является контроль за работой вентилятора. Вентилятор должен включаться при повышении температуры двигателя. Если он не работает, это может привести к перегреву. Проверьте предохранители и реле, а также состояние электродвигателя вентилятора. Если вентилятор не включается, его необходимо заменить или отремонтировать.

Кроме того, не забывайте о регулярной замене масла и масляного фильтра. Масло не только смазывает детали двигателя, но и помогает отводить тепло. Загрязненное или старое масло теряет свои свойства, что может привести к перегреву. Следите за уровнем масла и меняйте его в соответствии с рекомендациями производителя.

Наконец, важно учитывать условия эксплуатации автомобиля. Избегайте перегрузок и длительных поездок в жаркую погоду без остановок. Если вы заметили, что температура двигателя начинает подниматься, сделайте перерыв, чтобы дать ему остыть. Также старайтесь избегать частых остановок и резких ускорений, которые могут привести к перегреву.

Следуя этим рекомендациям, владельцы «Девяток» смогут значительно снизить риск перегрева двигателя и продлить срок службы своего автомобиля. Забота о системе охлаждения и регулярное техническое обслуживание — залог надежной работы вашего автомобиля.

Советы по выбору качественного ДТОЖ

Выбор датчика температуры охлаждающей жидкости (ДТОЖ) является важным этапом для владельцев автомобилей ВАЗ, особенно моделей «Девятка». Правильный выбор этого компонента поможет избежать перегрева двигателя и продлить его срок службы. Рассмотрим основные аспекты, на которые стоит обратить внимание при покупке ДТОЖ.

1. Совместимость с автомобилем

Перед покупкой датчика убедитесь, что он совместим с вашей моделью. Для «Девяток» подходят датчики, которые соответствуют заводским характеристикам. Проверьте номер детали в руководстве по эксплуатации или на сайте производителя.

2. Качество материалов

Обратите внимание на материалы, из которых изготовлен датчик. Качественные ДТОЖ обычно имеют металлический корпус, который обеспечивает лучшую термостойкость и долговечность. Пластиковые датчики могут быть менее надежными и быстрее выходить из строя.

3. Производитель

Выбирайте датчики от известных и проверенных производителей. Бренды с хорошей репутацией, такие как Bosch, Valeo или оригинальные запчасти от ВАЗа, гарантируют высокое качество и надежность. Не стоит экономить на этом компоненте, так как от его работы зависит состояние двигателя.

4. Проверка на работоспособность

При покупке ДТОЖ, особенно на вторичном рынке, рекомендуется проверить его работоспособность. Это можно сделать с помощью мультиметра, измерив сопротивление датчика при различных температурах. Сравните полученные значения с заводскими характеристиками, указанными в документации.

5. Условия эксплуатации

Если вы планируете использовать автомобиль в сложных условиях (например, в жарком климате или при частых пробках), выбирайте датчики, которые специально разработаны для таких условий. Некоторые производители предлагают модели с улучшенными характеристиками, которые могут выдерживать более высокие температуры и нагрузки.

6. Гарантия и возврат

Обязательно уточните условия гарантии на датчик. Надежные производители предлагают гарантию на свои изделия, что является дополнительным подтверждением их качества. Также стоит узнать о возможности возврата или обмена в случае, если датчик не подошел или оказался неисправным.

Следуя этим рекомендациям, вы сможете выбрать качественный ДТОЖ, который обеспечит надежную работу системы охлаждения вашего автомобиля и поможет избежать серьезных проблем с двигателем в будущем.

Обзор популярных моделей и их характеристик

Введение в мир индикации температуры двигателя

Температура двигателя — один из ключевых параметров, влияющих на его работу и долговечность. Для владельцев автомобилей ВАЗ 2109, более известной как «Девятка», важно понимать, как правильно следить за температурными показателями, чтобы избежать серьезных поломок и продлить срок службы автомобиля.

Типы датчиков температуры

На «Девятках» используются два основных типа датчиков температуры: термопары и термисторы. Термопары работают на принципе создания электрического напряжения при изменении температуры, тогда как термисторы изменяют свое сопротивление в зависимости от температуры. В большинстве случаев на «Девятках» устанавливаются термисторы, которые обеспечивают более точные показания.

Приборные панели и их особенности

На «Девятках» можно встретить разные варианты приборных панелей, которые могут отличаться по дизайну и функционалу. Наиболее распространенные модели имеют аналоговые указатели температуры, где стрелка показывает текущую температуру охлаждающей жидкости. Важно отметить, что нормальная рабочая температура для «Девятки» составляет 80-90 градусов Цельсия. При превышении этого диапазона следует обратить внимание на систему охлаждения.

Проблемы с индикацией температуры

Среди распространенных проблем, с которыми могут столкнуться владельцы «Девяток», можно выделить:

• Неисправность датчика: Если стрелка указателя температуры не поднимается или застревает на одном уровне, это может указывать на неисправность датчика. Рекомендуется проверить его работоспособность и при необходимости заменить.
• Проблемы с проводкой: Иногда причиной неправильных показаний может быть поврежденная проводка или коррозия контактов. Важно регулярно проверять состояние проводов и соединений.
• Засорение системы охлаждения: Если температура двигателя постоянно превышает норму, это может быть связано с засорением радиатора или другими проблемами в системе охлаждения. Рекомендуется проводить регулярные проверки и чистку системы.

Советы по поддержанию нормальной температуры двигателя

Чтобы избежать перегрева двигателя, владельцам «Девяток» стоит следовать нескольким простым рекомендациям:

• Регулярно проверяйте уровень охлаждающей жидкости и при необходимости доливайте.
• Следите за состоянием термостата — он должен открываться и закрываться в соответствии с температурными показателями.
• Проверяйте работу вентилятора радиатора, особенно в жаркую погоду или при длительных пробках.
• Не забывайте о регулярной замене антифриза, так как со временем его свойства могут ухудшаться.

Заключение

Индикация температуры двигателя — это важный аспект, который не следует игнорировать. Владельцы «Девяток» должны быть внимательны к показаниям приборов и следить за состоянием системы охлаждения. Правильный уход и регулярные проверки помогут избежать серьезных поломок и продлить срок службы автомобиля.
