Стартер — ключевой элемент системы запуска автомобиля. Его неисправность может стать серьезной проблемой для владельцев ВАЗ 2110. В статье рассмотрим, как работает стартер, функции его основных компонентов и предложим пошаговые инструкции по выявлению и устранению поломок. Эти знания помогут сэкономить время и деньги на ремонте и повысить надежность автомобиля.

Основные узлы стартера ВАЗ 2110

Если при повороте ключа стартер ВАЗ 2110 вращается, но двигатель с 16 клапанами не запускается, это может указывать на неисправность некоторых его компонентов. Начнем с анализа основных элементов системы.

Стартер 2110 представляет собой простой коллекторный мотор постоянного тока, который получает питание от аккумулятора автомобиля. Важно отметить, что его мощность остается высокой на любых оборотах, что является характерной чертой коллекторных двигателей внутреннего сгорания. Даже при изменении нагрузки на устройство уровень мощности остается стабильным. Однако, если стартер работает медленно или с перебоями, издает щелчки, но двигатель не запускается при повороте ключа, следует внимательно диагностировать каждый элемент системы (автор видео — Будни Автобизнес).

Вот перечень основных компонентов:

• статор с обмоткой;
• металлическая втулка, расположенная на задней крышке;
• ротор с обмоткой и ламелями;
• планетарный механизм, состоящий из трех шестерен, которые активируются под воздействием ротора;
• реле;
• бендикс — элемент, который соединяет ось вращения стартера с венцом маховика инжектора;
• сам корпус устройства.

На практике все эти компоненты отличаются высокой надежностью, однако при поломке может потребоваться полная или частичная замена. Почему стартер может работать неэффективно? Обычно причина кроется в износе щеток — в некоторых случаях их можно заменить, открутив старые и установив новые. Однако иногда производители используют одноразовые механизмы, и автолюбителям приходится паять устройство для восстановления его работоспособности. Важно помнить, что пайка оловом нежелательна, так как щетки могут перегреваться, поэтому лучше использовать метод сварки медных проводов с помощью тока.

https://youtube.com/watch?v=4I7YbnG0dX0

Бендикс и планетарный редуктор

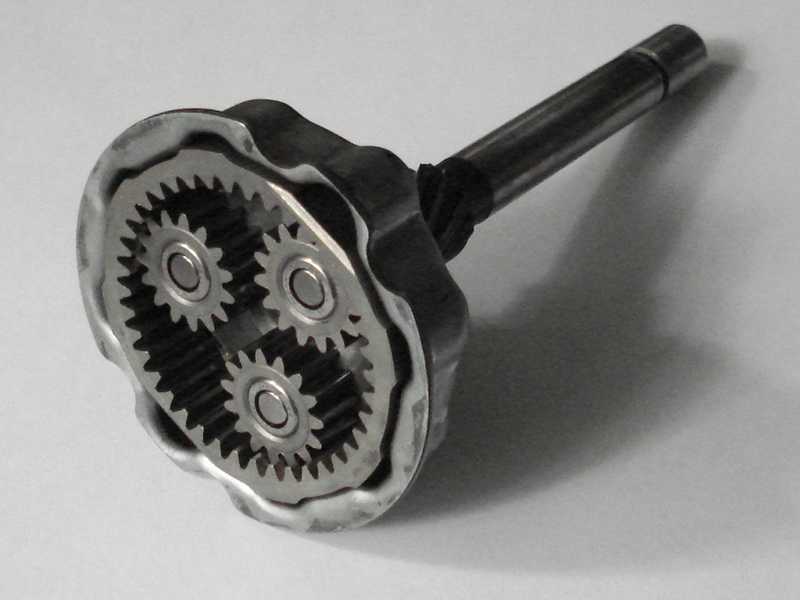

Ротор электромотора имеет конструкцию, которая отделена от системы, включающей солнечную шестеренку, обладающую округлой формой и зубцами внутри. Кроме того, в этой системе присутствуют три небольшие шестеренки, соединенные с внутренними зубьями и шкивом электромотора. Однако такие устройства начали устанавливать на автомобили с инжекторами ВАЗ 2110 относительно недавно.

Старые модели механизмов не имеют планетарного элемента и отличаются меньшим числом оборотов. Этот аспект можно считать их основным недостатком, хотя они и более надежны в плане конструкции.

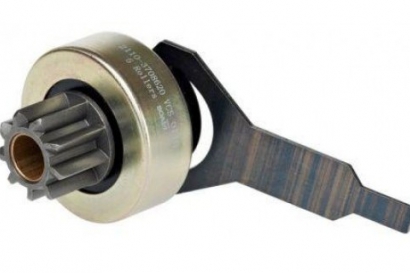

Бендикс представляет собой устройство, состоящее из двух компонентов — обгонной муфты и шестеренки, которая располагается непосредственно на ней. Важно отметить, что обгонная муфта соединена со шкивом стартера через спирально расположенные шлицы. Именно по этим шлицам происходит движение механизма в момент, когда водитель пытается запустить двигатель.

Если стартер не щелкает, не функционирует или работает медленно даже при горячем двигателе, проблема может заключаться в бендиксе. Кроме того, на устройстве имеется еще одна вилка, состоящая из двух металлических пластин, которые установлены на обгонной муфте. Эта вилка крепится к двум противоположным точкам элемента, а один из краев пластин выполнен в форме прямоугольника. Когда водитель активирует втягивающее реле, оно воздействует на эти пластины. Затем шестеренка перемещается по шкиву с помощью шлицев до тех пор, пока не произойдет сцепление с венцом маховика.

Интересные факты

Вот несколько интересных фактов, связанных с проблемами со стартером десятой модели ВАЗ и их устранением:

1. Типичные причины неисправности: Одной из самых распространенных причин, по которой стартер десятой модели ВАЗ может не работать, является неисправность контактной группы замка зажигания. Если контакты изношены или загрязнены, это может привести к тому, что стартер не будет получать питание. Проверка и чистка контактной группы может решить проблему.

2. Проверка аккумулятора: Часто владельцы автомобилей не подозревают, что причиной неисправности стартера может быть слабый или разряженный аккумулятор. Даже если аккумулятор выглядит нормально, его напряжение может быть недостаточным для запуска двигателя. Рекомендуется проверять напряжение аккумулятора и, при необходимости, подзаряжать его или заменять.

3. Тестирование реле стартера: В десятой модели ВАЗ стартер управляется реле, которое может выйти из строя. Если стартер не срабатывает при повороте ключа, стоит проверить реле на работоспособность. Для этого можно использовать мультиметр или просто заменить реле на новое, чтобы исключить эту причину.

Эти факты помогут владельцам автомобилей ВАЗ десятой модели лучше понять возможные причины неисправности стартера и способы их устранения.

Втягивающее реле

Этот элемент системы представляет собой простой электромагнит.

Данный электромагнит состоит из следующих частей:

• корпус, изготовленный из немагнитного материала;
• якорь, который также выполняет функции магнита;
• обмотка, размещенная внутри корпуса устройства;
• два медных контакта и пластина, замыкающая их.

Что касается принципа работы, он достаточно прост. К реле подключаются два провода — один от аккумулятора, другой от замка зажигания (на этом проводе напряжение появляется только при полном повороте ключа). Когда водитель отпускает ключ, напряжение исчезает. При возникновении напряжения реле активируется, и обмотка внутри него начинает получать электрический ток. Это приводит к притяжению якоря, который, в свою очередь, воздействует на шток, расположенный в нижней части электромагнита.

Шток связан с перемычкой, которая замыкает контакты при наличии напряжения. В этот момент происходит движение шестеренки относительно шкива механизма. В результате напряжение подается на обмотки электромотора, что приводит к вращению маховика, а вместе с ним начинает вращаться и коленвал мотора ВАЗ 2110 (автор видео — CompsMaster).

Ремонтируем Стартер для автомобилей ВАЗ 2110-3708010 "КЗАТЭ" — Обзор

Типичные неисправности стартера

Если стартер ВАЗ 2110 не издает щелчков, работает медленно при нагреве, а при повороте ключа крутит, но двигатель не запускается, это может указывать на определенные неисправности. Как вы уже поняли, диагностику проблемы можно провести за одну попытку. Ключ зажигания следует повернуть до конца и внимательно послушать, как функционирует механизм, нет ли каких-либо изменений. Если стартер вращается, значит, реле исправно, и, скорее всего, проблема заключается в редукторе или муфте.

Часто неисправности возникают именно в муфте, и для их устранения потребуется заменить бендикс. Если вы установили, что проблема связана с планетарными шестеренками, необходимо будет снять стартер и разобрать его для замены шестерен. Существует также ситуация, когда при повороте ключа на горячую устройство не щелкает. Если механизм не издает щелчков, то, вероятнее всего, причина кроется в отсутствии напряжения на реле или его неисправности. Для этого нужно поставить автомобиль на ручной тормоз и в нейтраль, затем отключить провод от реле и подключить его к плюсовому выходу аккумулятора.

Если реле работает, то причина, скорее всего, заключается в замке зажигания, электрической цепи или предохранителях. При отсутствии щелчков стоит искать проблему в реле, но более удобно и быстро будет произвести его замену. Часто бывает так, что при повороте ключа стартер крутит медленно или вовсе не крутит, но двигатель все равно не запускается.

В этом случае диагностику неисправности можно провести следующим образом:

1. Если напряжение присутствует, то следует искать поломку в обмотках или щеточном механизме.
2. Если напряжение отсутствует, вероятнее всего, проблема заключается в загрязненных контактах реле. Чтобы устранить неисправность, нужно разобрать реле и очистить его контакты наждачной бумагой. Однако, поскольку в дальнейшем все равно придется паять, более быстрым и удобным решением будет замена реле.

Снятие и разборка электростартера своими руками

Если стартер ВАЗ 2110 вращается при повороте ключа, но двигатель не запускается, следует разобрать устройство:

1. Поскольку двигатель не запускается, рекомендуется снять клемму аккумулятора, чтобы избежать короткого замыкания.
2. Необходимо открутить три гайки крепления; если ваш автомобиль с инжектором, то сначала снимите воздушный фильтр.
3. Прежде чем снимать стартер, отсоедините силовой провод от реле, а более тонкий провод можно аккуратно вытащить. После этого стартер можно демонтировать.
4. После снятия стартера открутите два винта и извлеките втягивающее реле. Также отсоедините провод, который подает питание на обмотку.
5. С помощью отвертки открутите еще два болта, которые фиксируют щеточный узел.
6. Не забудьте открутить все гайки, удерживающие стягивающие элементы устройства. После выполнения этих шагов вы сможете разобрать стартер. Если двигатель по-прежнему не запускается, вы сможете устранить проблему, заменив неисправные компоненты.

Видео «Подробная инструкция по ремонту стартера»

Как грамотно выполнить ремонт устройства — смотрите в видео (автор ролика — TexAs 64 rus).

ремонт стартера 2110

Проверка аккумулятора и его подключения

Перед тем как приступить к диагностике стартера десятой модели ВАЗ, необходимо убедиться, что проблема не кроется в аккумуляторе. Аккумулятор является основным источником питания для стартера, и его состояние напрямую влияет на работоспособность всей системы запуска.

Первым шагом в проверке аккумулятора является визуальный осмотр. Убедитесь, что на клеммах аккумулятора нет коррозии или окисления, так как это может препятствовать нормальному контакту. Если вы заметили коррозию, аккуратно очистите клеммы с помощью специального средства или наждачной бумаги, а затем надежно подсоедините их обратно.

Следующий этап — проверка уровня заряда аккумулятора. Для этого можно использовать мультиметр, выставленный на режим измерения постоянного напряжения. Нормальное напряжение полностью заряженного аккумулятора должно составлять около 12,6 В. Если напряжение ниже 12,4 В, это может указывать на недостаточный заряд. В таком случае рекомендуется подзарядить аккумулятор с помощью зарядного устройства.

Также стоит проверить, нет ли утечек тока. Для этого отключите аккумулятор и подключите мультиметр в режиме измерения тока между клеммой и проводом. Если прибор показывает ток, превышающий 50 мА, это может свидетельствовать о наличии неисправности в электрооборудовании автомобиля.

Не забудьте проверить и состояние самого аккумулятора. Если он старый (более 3-5 лет) или имеет физические повреждения (трещины, вздутия), возможно, его следует заменить. Также стоит обратить внимание на тип аккумулятора: для десятой модели ВАЗ рекомендуется использовать аккумуляторы с емкостью от 55 до 75 Ач.

После проверки состояния аккумулятора, убедитесь, что все соединения проводов надежны и не имеют повреждений. Провода, ведущие к стартеру, должны быть в хорошем состоянии, без изоляции и механических повреждений. Если вы обнаружите поврежденные провода, их необходимо заменить.

Если все проверки аккумулятора и его подключения завершены, а стартер по-прежнему не работает, стоит переходить к следующему этапу диагностики, связанному с самим стартером и его компонентами.

Диагностика проводки и контактов

При возникновении проблем со стартером десятой модели ВАЗ, одной из первых задач является диагностика проводки и контактов. Неправильное соединение или повреждение проводов могут стать причиной того, что стартер не срабатывает. Для начала необходимо визуально осмотреть все электрические соединения, начиная от аккумулятора и заканчивая стартером.

Первым шагом в диагностике является проверка состояния аккумулятора. Убедитесь, что он полностью заряжен и не имеет коррозии на клеммах. Коррозия может препятствовать нормальному контакту, что приведет к недостаточному напряжению на стартере. Если аккумулятор в порядке, переходите к проверке проводов.

Обратите внимание на состояние проводов, идущих от аккумулятора к стартеру. Провода должны быть целыми, без видимых повреждений, таких как трещины или обнаженная медь. Проверьте, нет ли перегибов или изломов, которые могут привести к обрыву цепи. Если вы обнаружите поврежденные участки, их необходимо заменить.

Следующим этапом является проверка контактов. Убедитесь, что все разъемы плотно соединены и не имеют окисления. Окисление может привести к плохому контакту и, как следствие, к неработоспособности стартера. Если вы заметили окисление, аккуратно очистите контакты с помощью специального очистителя или мелкой наждачной бумаги.

Также стоит проверить предохранители, отвечающие за работу стартера. Если предохранитель перегорел, это может быть причиной того, что стартер не срабатывает. Замените перегоревший предохранитель на новый, соответствующий по характеристикам.

Не забывайте о проверке реле стартера. Если реле неисправно, оно не сможет подать сигнал на стартер. Для проверки реле можно использовать мультиметр, измерив сопротивление. Если оно не соответствует норме, реле необходимо заменить.

После выполнения всех вышеперечисленных шагов, если стартер все еще не работает, стоит проверить сам стартер на предмет механических повреждений или износа. В некоторых случаях может потребоваться его демонтаж и диагностика в специализированном сервисе.

Таким образом, диагностика проводки и контактов является важным этапом в поиске причин неисправности стартера. Тщательная проверка всех элементов электрической цепи поможет выявить проблему и устранить ее, что позволит вернуть стартеру работоспособность.

Замена стартера: когда и как это сделать

Замена стартера на ВАЗ десятой модели может потребоваться в случае, если устройство вышло из строя или его работа стала ненадежной. Признаки неисправности стартера могут включать в себя: отсутствие реакции на поворот ключа зажигания, щелчки при попытке запуска, а также неравномерную работу двигателя. Если вы столкнулись с одной из этих проблем, возможно, пришло время заменить стартер.

Перед тем как приступить к замене, важно провести диагностику. Убедитесь, что проблема действительно в стартере, а не в других элементах системы запуска, таких как аккумулятор или проводка. Проверьте уровень заряда аккумулятора, состояние клемм и проводов, а также предохранители. Если все в порядке, можно переходить к замене стартера.

Для замены стартера вам понадобятся следующие инструменты и материалы:

• Набор ключей и головок
• Отвертка
• Новый стартер
• Смазка для контактов

Процесс замены стартера можно разбить на несколько этапов:

1. Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, и включите стояночный тормоз. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Демонтаж старого стартера: Найдите стартер, который расположен в нижней части двигателя, рядом с трансмиссией. С помощью ключей открутите крепежные болты, которые удерживают стартер на месте. Также отсоедините провода, подключенные к стартеру, запомнив их расположение для дальнейшей установки нового устройства.
3. Установка нового стартера: Установите новый стартер на место старого, прикрепите его с помощью болтов и подключите провода в том же порядке, в котором они были подключены к старому стартеру. Убедитесь, что все соединения надежные и не имеют коррозии.
4. Подключение аккумулятора: После завершения установки старого стартера подключите аккумулятор и проверьте работу нового устройства. Поверните ключ зажигания и убедитесь, что стартер запускает двигатель без проблем.

Если после замены стартера проблемы с запуском двигателя сохраняются, возможно, стоит обратиться к специалисту для более глубокой диагностики системы запуска. Замена стартера — это достаточно простая процедура, которую можно выполнить самостоятельно, но важно следовать всем рекомендациям и соблюдать меры безопасности.
