Стартер — ключевой компонент системы запуска автомобиля. Его неисправность может стать серьезной проблемой для владельцев ВАЗ 2109. Если стартер не крутит, причины могут быть как распространенными, так и редкими. В этой статье рассмотрим возможные причины поломки стартера и предложим рекомендации по их устранению, что поможет вернуть автомобиль в рабочее состояние и избежать лишних затрат на услуги автосервиса.

Распространенные причины неисправности

Если на ВАЗ 2109 с инжектором или карбюратором двигатель не запускается, и стартер не издает щелчков, это может быть связано с различными неисправностями.

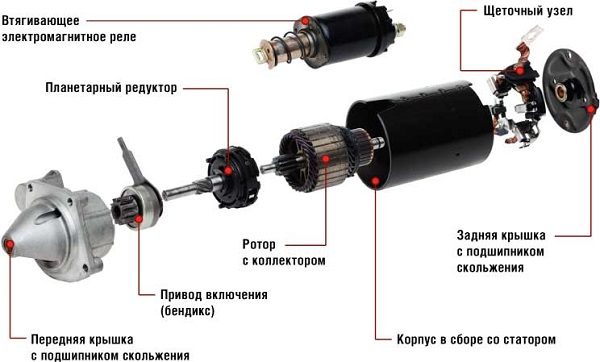

Следует отметить, что существует несколько возможных причин неисправности стартерного узла:

1. При повороте ключа слышен лишь один щелчок.
2. При попытке запуска происходит несколько щелчков, но двигатель не запускается.
3. В случае с карбюратором щелчков нет вовсе.

Если инжектор не запускается и стартер издает только один щелчок, возможные причины могут быть следующими:

• Повреждение силовых контактов на втягивающем реле, что может привести к снижению напряжения, поступающего на механизм, ниже 12 вольт;
• Износ или поломка вилки, отвечающей за выталкивание бендикса, что мешает ему нормально достигать маховика;
• Если автомобиль не запускается с ключа, возможно, зубья на бендиксе стерлись, и ток от реле не поступает на стартер;
• Износ щеток или втулок якоря;
• Короткое замыкание в обмотке.

Если стартер щелкает несколько раз, но не вращает двигатель, и ВАЗ 2109 не запускается, возможные причины могут быть следующими:

• Разряженная аккумуляторная батарея;
• Окисление клемм, что приводит к их ослаблению;
• Неспособность удерживающей обмотки системы фиксировать сердечник.

Если вы продолжаете поворачивать ключ, но механизм не подает никаких признаков жизни и двигатель не запускается, возможные причины могут быть следующими:

• Замыкание обмотки, что может вызвать запах гари в салоне автомобиля и даже появление дыма;
• Повреждение кольца в редукторном устройстве;
• В редких случаях проблема может заключаться в самом ключе.

Если вы сняли механизм и не обнаружили видимых повреждений, попробуйте его очистить и установить обратно. Возможно, после этого он начнет работать исправно (автор видео — канал Автоэлектрика ВЧ).

Стартер автомобиля не работает. В чём причина? Полезный совет от АВТО электрика.

Не крутит стартер. Поиск причины

Отдельные ситуации

Если ваш ВАЗ 21099 с инжектором не запускается, можно попробовать замкнуть контакты механизма напрямую.

Однако иногда возникают нестандартные ситуации, когда устройство перестает работать. Рассмотрим несколько из них:

1. Инжекторный двигатель не запускается в мороз, хотя все остальные устройства функционируют нормально, а аккумулятор полностью заряжен. Если не слышно щелчков, начните с диагностики предохранителей, электрической цепи и втягивающего реле. Если устройство щелкает, необходимо заменить реле.

2. В течение дня искра присутствует, но к вечеру двигатель перестает запускаться. Прежде чем проверять стартер, полностью зарядите аккумулятор и очистите контакты как на батарее, так и на самом стартере. Если это не решило проблему, внимательно проверьте аккумулятор — попробуйте замкнуть контакты с помощью проволоки, что может вызвать искру, способную расплавить соединение. Если это не сработало, попробуйте подать плюсовой заряд от аккумулятора напрямую на реле. Если изменений нет, узел следует заменить.

3. Если автомобиль работал нормально в течение дня, но после пятиминутной остановки не заводится, попробуйте замкнуть механизм. Необходимо замкнуть два болта на реле. Если это помогло, но проблема повторилась, разберите узел полностью. Вероятнее всего, причина кроется в износе щеток, которые нужно будет заменить.

4. Если узел не крутит совсем, но машину можно завести с толкача, и проблема не в стартере, проверьте блок предохранителей и замок зажигания. Но прежде всего стоит прозвонить проводку — причина может заключаться в окислении контактов.

Интересные факты

Вот несколько интересных фактов, связанных с проблемой, когда стартер на «Девятке» (ВАЗ-2109) не крутит:

1. Электрическая цепь: Часто причиной того, что стартер не крутит, является проблема в электрической цепи. Это может быть вызвано плохими контактами на клеммах аккумулятора, поврежденными проводами или неисправным реле стартера. Проверка всех соединений и их чистка может решить проблему.

2. Стартер как индикатор состояния автомобиля: Стартер может служить индикатором общего состояния автомобиля. Если стартер не крутит, это может указывать на более серьезные проблемы, такие как износ аккумулятора или неисправность генератора, что приводит к недостаточной зарядке.

3. Метод «проверки на стук»: Один из популярных методов диагностики неисправного стартера — это легкий удар по нему. Иногда это помогает восстановить контакт внутри стартера, если проблема связана с заеданием щеток. Однако этот метод следует использовать с осторожностью, чтобы не повредить стартер еще больше.

Эти факты могут помочь владельцам «Девятки» лучше понять возможные причины неисправности стартера и способы их устранения.

Решение проблемы

1. Сначала необходимо установить вашу «девятку» на нейтральную передачу и активировать стояночный тормоз.
2. Затем откройте капот и найдите красный кабель, который идет от втягивающего реле.
3. С помощью толстой отвертки замкните клеммы на этом элементе. При этом могут появиться искры — не стоит паниковать, это вполне нормально.
4. Попробуйте завести двигатель. Если стартер начал нормально работать, значит, проблема не в нем. Если же он не крутит, скорее всего, его нужно заменить.
5. Если механизм работает исправно, отсоедините красный провод от втягивающего реле и подайте напряжение от аккумулятора на эту клемму. Если вы услышите хлопок, реле в порядке. Если хлопка не будет, вероятнее всего, проблема заключается именно в реле.
6. Проверьте контакты на стартере, иногда окисление может стать причиной его неработоспособности.

Видео «Как завести мотор, если стартер не работает»

Если узел вышел из строя, можно попробовать запустить двигатель, замкнув контакты. Подробности можно узнать из видео, автором которого является Сергей Цапюк.

Как замкнуть стартер на прямую! Что делать если не крутит стартер!

Проверка электрической схемы

Перед тем как приступить к диагностике стартера на «Девятке», важно убедиться, что проблема действительно связана с электрической схемой автомобиля.

Первым шагом является визуальный осмотр проводки. Необходимо проверить все соединения, начиная от аккумулятора и заканчивая стартером. Обратите внимание на наличие коррозии, повреждений изоляции и ослабленных контактов. Если вы обнаружите какие-либо проблемы, их следует устранить, так как они могут стать причиной плохого контакта и, как следствие, отказа стартера.

Далее, стоит проверить состояние аккумулятора. Убедитесь, что он заряжен и исправен. Для этого можно использовать мультиметр, измерив напряжение на клеммах аккумулятора. Оно должно составлять около 12.6 В в состоянии покоя. Если напряжение ниже 12.4 В, аккумулятор может быть разряжен, и его следует зарядить или заменить.

После проверки аккумулятора необходимо протестировать стартер. Для этого нужно проверить, поступает ли напряжение на стартер при попытке его запустить. С помощью мультиметра измерьте напряжение на клемме стартера, когда ключ зажигания находится в положении «Старт». Если напряжение отсутствует, это может указывать на неисправность в проводке или реле стартера.

Также стоит проверить реле стартера. Оно может находиться в блоке предохранителей. С помощью мультиметра проверьте, срабатывает ли реле при включении зажигания. Если реле не срабатывает, его необходимо заменить. В некоторых случаях можно попробовать «пробросить» реле, соединяя напрямую контакты, чтобы проверить, работает ли стартер.

Не забудьте проверить предохранители, отвечающие за систему запуска. Если предохранитель перегорел, это может быть причиной того, что стартер не крутит. Замените перегоревший предохранитель на новый, соответствующий по характеристикам.

Если все вышеперечисленные проверки не выявили проблем, стоит обратить внимание на замок зажигания. Иногда неисправности в замке могут препятствовать подаче напряжения на стартер. Проверьте, работает ли замок корректно и не заедает ли он.

В заключение, — это важный этап в диагностике неисправностей стартера на «Девятке». Тщательный осмотр и тестирование всех компонентов системы запуска помогут выявить и устранить проблему, обеспечив надежный запуск двигателя.

Замена стартерного реле

Стартерное реле – это важный элемент системы запуска двигателя, который отвечает за подачу напряжения на стартер. Если стартер на «Девятке» не крутит, одной из возможных причин может быть неисправность именно этого реле. В этом разделе мы рассмотрим, как проверить и заменить стартерное реле, если оно стало причиной проблемы.

1. Определение неисправности стартерного реле

Перед тем как приступить к замене реле, необходимо убедиться, что именно оно является источником проблемы. Для этого выполните следующие шаги:

• Проверьте аккумулятор. Убедитесь, что он заряжен и исправен. Если аккумулятор разряжен, стартер не будет крутить.
• Проверьте предохранители. Иногда проблема может заключаться в перегоревшем предохранителе, который отвечает за работу стартера.
• Проверьте соединения. Убедитесь, что все провода и разъемы, ведущие к стартеру и реле, надежно закреплены и не имеют коррозии.
• Проверьте само реле. Для этого можно использовать мультиметр. Измерьте напряжение на выходе реле при попытке запуска двигателя. Если напряжение отсутствует, реле, скорее всего, неисправно.

2. Подготовка к замене

Если вы убедились, что стартерное реле неисправно, необходимо подготовиться к его замене. Для этого вам понадобятся:

• Новый стартерное реле, подходящее для вашей модели «Девятки».
• Набор инструментов: отвертки, ключи, мультиметр.
• Перчатки и защитные очки для безопасности.

3. Процесс замены стартерного реле

Следуйте этим шагам для замены стартерного реле:

1. Отключите аккумулятор. Это необходимо для предотвращения короткого замыкания и других электрических проблем.
2. Найдите стартерное реле. Обычно оно расположено в блоке предохранителей или рядом со стартером. Ознакомьтесь с руководством пользователя, если не можете его найти.
3. Отсоедините старое реле. Для этого аккуратно снимите все провода, подключенные к реле. Запомните или запишите, как они были подключены, чтобы не допустить ошибок при установке нового реле.
4. Установите новое реле. Подключите провода в том же порядке, в котором они были подключены к старому реле. Убедитесь, что соединения надежные.
5. Подключите аккумулятор и проверьте работу стартера. Попробуйте запустить двигатель. Если стартер крутит, значит, замена реле прошла успешно.

4. Заключение

Замена стартерного реле – это относительно простая процедура, которую может выполнить даже начинающий автолюбитель. Однако, если после замены реле стартер все равно не крутит, возможно, проблема кроется в других компонентах системы запуска. В таком случае рекомендуется обратиться к специалисту для более детальной диагностики.

Обслуживание и диагностика аккумулятора

Одной из основных причин, по которой стартер на «Девятке» может не крутить, является недостаточная мощность аккумулятора. Поэтому перед тем, как углубляться в диагностику стартера, необходимо проверить состояние аккумулятора. Начнем с визуального осмотра: убедитесь, что на клеммах нет коррозии, а соединения надежно закреплены. Если клеммы окислены, их следует очистить с помощью специального средства или наждачной бумаги.

Далее, стоит проверить уровень заряда аккумулятора. Для этого можно использовать мультиметр, выставленный на измерение постоянного тока. Нормальное значение напряжения на аккумуляторе в состоянии покоя должно составлять около 12.6 В. Если значение ниже 12.4 В, это может указывать на то, что аккумулятор разряжен и нуждается в подзарядке. Если же напряжение ниже 12 В, то аккумулятор, скорее всего, требует замены.

Также важно проверить, нет ли утечек тока. Для этого можно отключить аккумулятор и подключить амперметр последовательно в цепь. Если прибор показывает ток утечки более 50 мА, это может указывать на неисправность в электрооборудовании автомобиля.

Если аккумулятор в порядке, следующим шагом будет проверка его зарядного устройства. Убедитесь, что генератор исправен и выдает необходимое напряжение. Для этого запустите двигатель и измерьте напряжение на клеммах аккумулятора: оно должно составлять от 13.8 до 14.4 В. Если генератор не выдает достаточное напряжение, это может привести к разрядке аккумулятора и, как следствие, к проблемам со стартером.

Не стоит забывать и о температурных условиях. В холодное время года аккумуляторы теряют свою емкость, и даже исправный аккумулятор может не обеспечить достаточную мощность для запуска двигателя. Если вы столкнулись с проблемами запуска в зимний период, возможно, стоит рассмотреть возможность использования аккумулятора с большей емкостью или обогрева аккумулятора.

После проверки всех вышеперечисленных аспектов, если стартер все еще не крутит, можно переходить к диагностике самого стартера и его компонентов. Однако, как показывает практика, большинство проблем с запуском автомобиля на «Девятке» связано именно с аккумулятором и его состоянием.
