Скутеры и мопеды — удобные и экономичные средства передвижения, но иногда они подводят владельцев, особенно когда нужно быстро добраться до места назначения. Одна из распространенных проблем — когда скутер не заводится, а стартер не крутит. В этой статье рассмотрим устройство и принцип работы стартера, а также предложим пошаговую диагностику и возможные решения проблемы. Эти знания помогут сэкономить время и деньги на ремонте и повысить уверенность в обслуживании двухколесного транспорта.
Особенности стартера на скутере и мопеде
Давайте начнем с изучения устройства механизма. Этот узел имеет довольно простую конструкцию.
Стартер — это электродвигатель постоянного тока, который включает в себя:
- постоянный магнит;
- ротор;
- коллектор;
- щеточный механизм;
- подшипник;
- сальник;
- и корпус, в который помещены все перечисленные компоненты.
Фотогалерея «Расположение и устройство»
| Причина проблемы | Диагностика | Решение |
|---|---|---|
| Разряженный аккумулятор | Фары тускло горят или не горят, стартер не издает никаких звуков или издает слабый щелчок. Проверить напряжение аккумулятора мультиметром (должно быть не менее 12.4В). | Зарядить аккумулятор. Если аккумулятор старый, возможно, потребуется его замена. |
| Плохие контакты аккумулятора | Клеммы аккумулятора окислены, ослаблены или покрыты налетом. | Очистить клеммы аккумулятора от окислов и грязи, затянуть их. Использовать специальную смазку для клемм. |
| Неисправность стартера | При повороте ключа зажигания слышен щелчок (втягивающее реле срабатывает), но стартер не крутит двигатель. Или вообще нет никаких звуков. | Проверить проводку к стартеру. Если проводка в порядке, возможно, неисправно втягивающее реле или сам электродвигатель стартера. Потребуется ремонт или замена стартера. |
| Неисправность реле стартера | При повороте ключа зажигания нет щелчка от реле стартера. | Проверить предохранитель реле стартера. Проверить само реле стартера (можно попробовать заменить на заведомо исправное). |
| Неисправность замка зажигания | При повороте ключа зажигания нет реакции (нет питания на приборной панели, фарах, стартере). | Проверить проводку от замка зажигания. Возможно, изношены контакты замка зажигания. Потребуется ремонт или замена замка. |
| Неисправность кнопки «Стоп-двигатель» (Kill Switch) | Кнопка находится в положении «Выкл.» или неисправна. | Убедиться, что кнопка «Стоп-двигатель» находится в положении «Вкл.». Проверить контакты кнопки. |
| Неисправность датчика боковой подножки (если есть) | Скутер не заводится, если боковая подножка опущена. | Убедиться, что боковая подножка поднята. Проверить датчик боковой подножки и его проводку. |
| Неисправность датчика тормоза (если есть) | Для запуска стартера необходимо нажать рычаг тормоза. | Убедиться, что рычаг тормоза нажат. Проверить концевик датчика тормоза и его проводку. |
| Обрыв или короткое замыкание в проводке | Отсутствие питания на стартере или других компонентах. | Визуально осмотреть проводку на предмет повреждений, перетираний, окислений. Прозвонить цепи мультиметром. |
| Залитые свечи зажигания (косвенно) | Стартер крутит, но двигатель не схватывает. (Хотя в данном случае стартер крутит, но проблема может быть связана с общим состоянием системы зажигания, что может привести к затрудненному запуску). | Выкрутить свечи, просушить их, проверить искру. При необходимости заменить свечи. |
Интересные факты
Вот несколько интересных фактов, связанных с проблемой, когда скутер не заводится и стартер не крутит:
-
Проблемы с аккумулятором: Одной из самых распространенных причин, по которой стартер не крутит, является разряженный или неисправный аккумулятор. Интересно, что даже если аккумулятор выглядит нормально и его напряжение в пределах нормы, он может иметь внутренние повреждения, которые не позволяют ему выдавать достаточный ток для запуска двигателя. Проверка аккумулятора на нагрузку может помочь выявить эту проблему.
-
Системы безопасности: Многие современные скутеры оснащены системами безопасности, которые предотвращают запуск двигателя при определенных условиях, например, если не выжата тормозная ручка или если не включен нейтраль. Это может сбивать с толку владельцев, которые думают, что проблема в стартере, тогда как на самом деле это просто защита от случайного запуска.
-
Проблемы с проводкой: Иногда причина, по которой стартер не крутит, может заключаться в поврежденной проводке или плохих соединениях. Влага, коррозия или механические повреждения могут привести к тому, что электрический ток не будет поступать к стартеру. Проверка всех соединений и проводов на наличие повреждений может помочь быстро выявить и устранить проблему.
Эти факты подчеркивают важность систематического подхода к диагностике проблем со скутером и могут помочь владельцам быстрее находить решения.
Принцип работы
Роторный механизм, также известный как якорь, представляет собой цилиндрическую деталь. На этом элементе изолированный провод намотан в определенной последовательности, формируя несколько независимых катушек. На концах этих катушек находятся контакты, которые соединяют устройство с коллектором. Внутри корпуса расположены два постоянных магнита, которые обвивают роторное устройство.
Когда водитель пытается запустить двигатель, напряжение от аккумулятора подается на контакты питания узла и щеточный узел, а затем проходит через контакты одной из обмоток. Это создает постоянное магнитное поле вокруг оси якоря, что приводит к возникновению постоянного тока. Далее это поле взаимодействует с полем установленных постоянных магнитов. Коллекторный элемент начинает вращаться, и на щеточный узел подает следующую пару контактов, что снова отклоняет роторный механизм. Этот процесс продолжается до тех пор, пока водитель не прекратит вращение стартера.
Возможные неисправности стартера: причины и признаки
Неисправности, которые могут возникнуть у стартера мопеда:
- Изношенные щетки. Эта проблема обычно возникает из-за естественного износа механизма, и предотвратить ее невозможно. Со временем щетки могут также начать заедать.
- Загрязнение коллектора. Эта неисправность может быть вызвана как износом, так и попаданием моторного масла в корпус устройства, что может происходить из картера двигателя. Если коллектор загрязняется, это препятствует прохождению тока к контактам обмоток. Решить проблему можно, сняв и очистив детали.
- Короткое замыкание в обмотках.
- Межвитковое замыкание. Такие неисправности требуют замены роторного устройства.
- Проблемы с контактом между выводами обмоток и контактами коллектора.
- Нарушение изоляции проводов, что может быть связано с их обгоранием (автор видео — канал Moto-Scooter fanat).
Что касается признаков неисправностей, то о проблемах с агрегатом могут свидетельствовать необычные шумы при работе, резкое снижение оборотов двигателя и перегрев устройства. Если разборка и очистка не помогли, скорее всего, причина кроется в обмотках. Как уже упоминалось, они могут быть сгоревшими, поврежденными, например, из-за пробоя на массу, или просто замкнутыми.
https://youtube.com/watch?v=fWFlc058c8s
Диагностика стартера перед заменой
Механизм можно протестировать, не снимая его с мотора. Для этого на корпусе найдите контакт питания и отключите от него кабель. С мопеда необходимо извлечь аккумулятор, при этом убедитесь, что он полностью заряжен. Вам понадобятся два куска толстого медного провода. Один конец каждого провода подключите к клеммам аккумулятора: отрицательный провод соедините с корпусом механизма, а положительный — с его выходом питания.
Далее следует обратить внимание на следующие моменты:
- Если устройство сработает, это указывает на его исправность, и причина неисправности может заключаться в реле, замке зажигания или проводке, подключенной к устройству.
- Если механизм не запускается, это свидетельствует о его неисправности. Как уже упоминалось, причин может быть несколько, поэтому устройство нужно будет снять и разобрать (автор видео — Саня Слесарь).
Ремонт и замена механизма своими руками
Как выполнить демонтаж и разбор стартера:

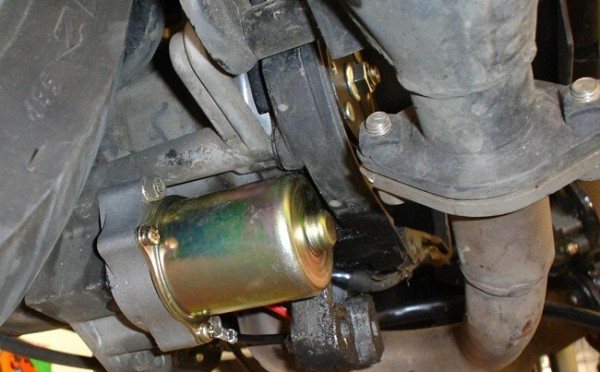

- В первую очередь, необходимо найти стартер — обычно он располагается в верхней части двигателя, сразу за цилиндром. На корпусе устройства имеется провод питания, который нужно отсоединить.
- Затем открутите винты, которые крепят стартер к корпусу двигателя, после чего аккуратно снимите его с автомобиля. Если стартер имеет фланцевое крепление, то винты будут расположены в основании корпуса.
- Далее следует открутить винты, удерживающие обе половинки корпуса устройства. Их количество может варьироваться в зависимости от конструкции модели. Внутри корпуса должен быть виден вал, который нужно осторожно зажать, а затем, не спеша, отделить половинки.
- После этого можно извлечь роторный элемент из корпуса стартера. Тщательно проверьте состояние коллектора и щеточного узла. Если коллектор загрязнен, его необходимо очистить от грязи и обработать чистым топливом. Изношенные щетки также следует заменить на новые. Перед заменой проверьте их длину — в идеале она должна составлять не менее 5-6 мм.
- Все изношенные детали подлежат замене. Как уже упоминалось, проблемы с обмотками, как правило, не поддаются ремонту.
Видео «Наглядная инструкция по ремонту своими руками»
В представленном ниже видео вы найдете подробную инструкцию по ремонту устройства в условиях гаража (автор ролика — канал Comsomolec tsk).
Проверка аккумулятора и его состояния
Первым шагом в диагностике проблемы с запуском скутера, когда стартер не крутит, является проверка аккумулятора. Аккумулятор является основным источником энергии для стартера, и его состояние напрямую влияет на возможность запуска двигателя.
Для начала, убедитесь, что аккумулятор заряжен. Используйте мультиметр для измерения напряжения на клеммах аккумулятора. Нормальное напряжение для полностью заряженного аккумулятора составляет около 12.6 вольт. Если значение ниже 12.4 вольт, это может указывать на недостаточный заряд. В таком случае, рекомендуется подключить аккумулятор к зарядному устройству и полностью его зарядить.
Также стоит проверить состояние клемм аккумулятора. Коррозия или ослабленные соединения могут привести к плохому контакту, что, в свою очередь, может стать причиной того, что стартер не будет крутить. Убедитесь, что клеммы чистые и плотно закреплены. Если вы заметили коррозию, аккуратно очистите клеммы с помощью щетки и специального раствора для удаления коррозии.
Если аккумулятор старый (более трех-четырех лет), возможно, он потерял свою емкость и не может обеспечивать достаточное напряжение для запуска стартера. В этом случае стоит рассмотреть возможность его замены на новый. При выборе нового аккумулятора обратите внимание на его характеристики, такие как емкость и пусковой ток, которые должны соответствовать требованиям вашего скутера.
Кроме того, проверьте наличие утечек тока. Иногда электрические компоненты могут потреблять энергию даже при выключенном зажигании, что приводит к разрядке аккумулятора. Для этого можно использовать мультиметр в режиме измерения тока, чтобы определить, есть ли утечка. Если утечка обнаружена, необходимо найти и устранить источник проблемы.
Не забывайте также о температурных условиях. В холодную погоду аккумулятор может терять свою эффективность, и его мощность может снижаться. Если вы используете скутер в зимний период, рекомендуется использовать аккумуляторы, предназначенные для низких температур, или хранить его в теплом месте, когда скутер не используется.
В заключение, проверка аккумулятора и его состояния — это ключевой этап в диагностике проблемы с запуском скутера. Убедитесь, что аккумулятор заряжен, клеммы чистые и надежно закреплены, а также учитывайте возраст и состояние аккумулятора. Если все проверки не выявили проблем, стоит переходить к следующему этапу диагностики.
Проверка электропроводки и соединений
При возникновении проблемы с запуском скутера, когда стартер не крутит, одной из первых задач является проверка электропроводки и соединений. Неправильное или поврежденное соединение может стать причиной того, что стартер не получает необходимое напряжение для работы. Рассмотрим основные шаги, которые помогут выявить и устранить проблемы в электропроводке.
1. Визуальный осмотр проводки
Первым делом необходимо провести визуальный осмотр всей электропроводки. Проверьте, нет ли видимых повреждений, таких как перетирания, трещины или обрывы проводов. Особое внимание стоит уделить местам соединений, так как именно там часто возникают проблемы из-за коррозии или ослабления контактов.
2. Проверка клемм и разъемов
Клеммы и разъемы должны быть чистыми и надежно зафиксированными. Если вы заметили окисление или загрязнение, аккуратно очистите их с помощью специального очистителя для контактов или мелкой наждачной бумаги. Убедитесь, что все соединения плотно сидят на своих местах и не имеют люфта.
3. Измерение напряжения
Читайте также:
Для более точной диагностики используйте мультиметр для измерения напряжения на аккумуляторе и на стартере. Сначала проверьте напряжение на аккумуляторе — оно должно быть в пределах 12.4-12.7 В для полностью заряженного аккумулятора. Затем, при попытке запуска скутера, измерьте напряжение на клеммах стартера. Если напряжение значительно ниже, это может указывать на проблемы с проводкой или аккумулятором.
4. Проверка предохранителей
Не забудьте проверить предохранители, так как они могут перегореть и прервать цепь питания стартера. Найдите блок предохранителей и визуально осмотрите их на предмет повреждений. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками.
5. Проверка реле стартера
Реле стартера отвечает за передачу сигнала от аккумулятора к стартеру. Если реле неисправно, стартер не будет получать питание. Для проверки реле можно использовать мультиметр или просто заменить его на заведомо исправное. Если стартер заработал после замены реле, значит, проблема была именно в нем.
6. Проверка заземления
Не менее важным аспектом является проверка заземления. Убедитесь, что заземляющий провод надежно подключен и не имеет повреждений. Плохое заземление может привести к неправильной работе электрической системы и, как следствие, к проблемам с запуском скутера.
Следуя этим шагам, вы сможете выявить и устранить большинство проблем с электропроводкой и соединениями, которые могут стать причиной того, что стартер не крутит. Если после всех проверок проблема не решена, возможно, стоит обратиться к специалисту для более глубокой диагностики.
Обслуживание и профилактика стартера
Обслуживание стартера скутера — это важный аспект, который может значительно продлить срок службы этого компонента и предотвратить множество проблем, связанных с запуском двигателя. Регулярная профилактика поможет избежать ситуаций, когда скутер не заводится из-за неисправностей стартера.
Первым шагом в обслуживании стартера является регулярная проверка его состояния. Необходимо осматривать стартер на наличие видимых повреждений, коррозии или загрязнений. Если стартер имеет признаки износа, такие как трещины на корпусе или окисление контактов, его следует заменить или отремонтировать.
Также важно следить за состоянием аккумулятора. Слабый или разряженный аккумулятор может стать причиной того, что стартер не будет крутить. Рекомендуется периодически проверять уровень заряда аккумулятора и при необходимости подзаряжать его. Если аккумулятор старый и не держит заряд, его стоит заменить на новый.
Не менее важным аспектом является проверка проводки и соединений, связанных со стартером. Плохие контакты или поврежденные провода могут привести к тому, что стартер не будет получать необходимое напряжение. Рекомендуется периодически проверять все соединения, очищать их от коррозии и при необходимости подтягивать.
Кроме того, стоит обратить внимание на реле стартера. Это устройство отвечает за подачу напряжения на стартер. Если реле неисправно, стартер не сможет запуститься. Проверить реле можно с помощью мультиметра, измерив его сопротивление. Если оно не соответствует норме, реле следует заменить.
Регулярная замена масла и фильтров также играет важную роль в общем состоянии двигателя и стартера. Загрязненное масло может привести к увеличению нагрузки на стартер, что в свою очередь может вызвать его преждевременный выход из строя. Рекомендуется следовать рекомендациям производителя по замене масла и фильтров.
Наконец, стоит помнить о правильной эксплуатации скутера. Избегайте частых запусков двигателя без необходимости, так как это может негативно сказаться на стартере. Также не забывайте о том, что при длительном простое скутера аккумулятор может разряжаться, поэтому периодически запускайте двигатель, чтобы поддерживать его в рабочем состоянии.
Следуя этим рекомендациям по обслуживанию и профилактике стартера, вы сможете значительно снизить риск возникновения проблем с запуском скутера и продлить срок службы этого важного компонента.
