Контактная группа замка зажигания — важный элемент системы запуска автомобиля. Ее неисправности могут вызвать проблемы, такие как невозможность запуска двигателя или сбои в работе электроники. В статье рассмотрим возможные неисправности контактной группы и предложим пошаговую инструкцию по ремонту и замене. Эти знания помогут вам самостоятельно решать проблемы, сэкономить на ремонте и продлить срок службы автомобиля.

Характеристика группы контактов

Сначала давайте разберемся, для чего необходима контактная группа замка зажигания, как она устроена и как функционирует.

Предназначение и функции

КГЗЗ, по своей сути, предназначен для соединения всех электрических цепей автомобиля. Это означает, что когда водитель поворачивает ключ в замке зажигания, КГЗЗ замыкает контакты, что позволяет активировать все электрические устройства без исключения.

Интересные факты

Вот несколько интересных фактов о самостоятельной замене контактной группы замка зажигания:

1. Безопасность и защита от угона: Замена контактной группы замка зажигания может значительно повысить безопасность автомобиля. Многие современные системы зажигания имеют встроенные механизмы защиты от угона, и их замена может помочь устранить уязвимости, которые могли возникнуть из-за износа или повреждения старой группы.

2. Экономия средств: Обращение в сервисный центр для замены контактной группы может обойтись довольно дорого, особенно если учесть стоимость работы мастера. Самостоятельная замена позволяет сэкономить значительную сумму, а также дает возможность лучше понять устройство автомобиля и его системы.

3. Уникальные особенности автомобилей: В зависимости от марки и модели автомобиля, процесс замены контактной группы может значительно различаться. Например, в некоторых автомобилях для доступа к замку зажигания может потребоваться снять обшивку рулевой колонки, в то время как в других это можно сделать, просто открутив несколько винтов. Знание особенностей своего автомобиля поможет избежать лишних трудностей и ускорить процесс замены.

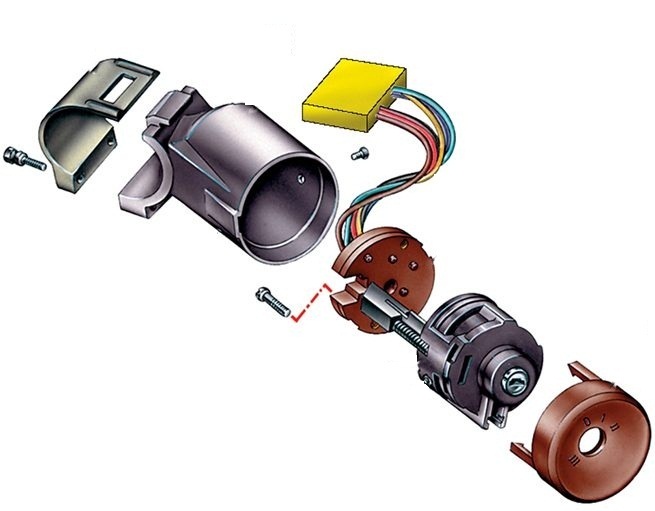

Устройство

Замок зажигания представляет собой простой прерыватель электрической цепи. При повороте ключа происходит настройка контактов, что позволяет запустить двигатель, обеспечить питание различных устройств и остановить работу силового агрегата. Если вы откроете корпус замка, то сможете увидеть, что внутри него находится само устройство, а также множество соединенных проводов. Эти провода подводятся к замку от аккумулятора.

Контактная группа замка зажигания соединяется с местом подключения электрических компонентов. Для предотвращения короткого замыкания и разделения контактных элементов, контактная группа замка зажигания устанавливается в пластиковом корпусе.

Принцип работы

Автомобильные системы зажигания могут быть двух типов: батарейные и генераторные. Основное отличие между ними заключается в том, что батарейное зажигание использует независимый источник питания, что позволяет включать электрооборудование без необходимости запуска двигателя. В свою очередь, генераторная система требует, чтобы двигатель был запущен для активации электрооборудования.

Когда водитель поворачивает ключ в замке зажигания, происходит замыкание контактов в электрической цепи, соединяющей минусовую клемму с катушкой. В этот момент напряжение начинает поступать к замку, а затем через контакты передается на катушку, после чего возвращается к положительному выводу аккумулятора.

Когда напряжение проходит через катушку, в ней создается высокое напряжение, которое затем передается на свечи зажигания. Это приводит к замыканию контактов и запуску двигателя. Кроме цепи зажигания, в автомобиле существуют и другие электрические цепи, которые передают напряжение от ключа к различным электроприборам. Каждый провод в этих цепях отвечает за соединение контактов между собой (автор видео — канал Ремонт и обслуживание авто).

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Основные неисправности

Кратко о причинах, по которым может понадобиться ремонт контактной группы замка зажигания:

1. Перегрузка устройства. Это может произойти из-за установки дополнительных мощных приборов, что приводит к увеличению напряжения, проходящего через контактную группу замка зажигания (КГЗЗ). В начале устройство может справляться с повышенной нагрузкой, но со временем внутри контакта образуется нагар. Важно отметить, что этот нагар формируется именно внутри, а не на поверхности контакта, и единственным решением будет замена контактной группы. Чтобы избежать такой ситуации, все дополнительные устройства следует подключать через предохранители или реле.

2. Короткое замыкание в электрической сети. Если произойдет замыкание, это может привести к тому, что через КГЗЗ пройдет высокое напряжение, что, в свою очередь, может вызвать ее выход из строя.

3. Многие автомобилисты, заменившие КГЗЗ, сталкиваются с проблемой износа дорожек и самих контактов. Обычно это происходит из-за естественного износа замка, но иногда причиной могут быть производственные дефекты.

4. Механические повреждения контактных элементов и других частей группы.

5. Перегрев устройства, который может нарушить конструкцию КГЗЗ. Перегрев часто возникает из-за повышенной нагрузки на устройство. В условиях высоких температур дорожки могут смещаться или даже ломаться (автор видео — АлексАвтоХлам).

Замок зажигания (контактная группа). Неисправности при запуске двигателя.

Диагностика и замена

Процесс диагностики может быть совместим с заменой устройства. Замена контактной группы замка зажигания (КГЗЗ) может быть выполнена как в домашних условиях, так и с помощью специалистов на станции технического обслуживания (СТО). Первый вариант зачастую оказывается более предпочтительным, так как замена КГЗЗ — это не слишком сложная задача, с которой может справиться практически любой. Кроме того, это позволит вам сэкономить средства.

Итак, как проверить и заменить КГЗЗ (процесс может варьироваться в зависимости от конструкции автомобиля):

1. В первую очередь, необходимо снять пластиковую защитную накладку руля, которая обычно состоит из двух частей — верхней и нижней. С помощью отвертки (чаще всего с крестовым лезвием) открутите болты, фиксирующие пластиковые элементы, а затем аккуратно отсоедините их.
2. После этого вы получите доступ к замку. Вам нужно будет отключить разъем с кабелем от патрона, который отвечает за подсветку.
3. Далее, после демонтажа замка, потребуется отогнуть фиксатор, удерживающий пластиковую крышку. Для этого можно использовать шлицевую отвертку. После этого можно поочередно отсоединить остальные фиксаторы.
4. Когда все эти действия будут завершены, необходимо снять пластиковую крышку с замка.
5. Затем, после снятия крышки, нужно будет отсоединить еще два фиксатора, что позволит разобрать крышку и получить доступ к КГЗЗ. На этом этапе также можно воспользоваться отверткой.
6. После этого вы сможете демонтировать саму КГЗЗ вместе с диодным элементом из крышки. На источнике света находятся выпуклые контактные элементы; если они загрязнены или покрыты нагаром, можно попробовать очистить их мелкозернистой наждачной бумагой. При необходимости выполните полную замену КГЗЗ и установите новый элемент в замок. Процесс завершится в обратном порядке.

Фотогалерея «Меняем КГЗЗ»

Видео «Пример самостоятельной замены КГЗЗ своими руками»

При замене деталей важно учитывать несколько аспектов, а сама процедура имеет свои особенности. Пример ремонта можно увидеть в видео ниже (автор — канал ГАРАЖ . 6 на 4).

Замена контактной группы замка зажигания ВАЗ 2101-07.

Подбор необходимых инструментов и материалов

Перед тем как приступить к замене или ремонту контактной группы замка зажигания, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит более качественный результат.

Инструменты:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что они имеют подходящий размер для винтов, которые вы будете откручивать.
• Плоскогубцы: Эти инструменты могут понадобиться для снятия или установки различных элементов, а также для работы с проводами.
• Ключи и головки: Набор ключей и головок различных размеров поможет вам открутить гайки и болты, которые могут удерживать замок зажигания на месте.
• Мультиметр: Этот инструмент необходим для проверки электрических соединений и диагностики проблем с контактной группой.
• Ножницы или кусачки: Они могут понадобиться для обрезки проводов или изоляции.
• Изолента и термоусадочные трубки: Эти материалы помогут вам обеспечить надежную изоляцию соединений после ремонта или замены контактной группы.
• Смазка: Специальная смазка для электрических соединений поможет предотвратить коррозию и обеспечить надежный контакт.

Материалы:

• Контактная группа: Приобретите новую контактную группу, соответствующую модели вашего автомобиля. Убедитесь, что она совместима с вашим замком зажигания.
• Провода: В случае повреждения проводов, вам могут понадобиться новые провода для подключения контактной группы.
• Изоляция: Если вы планируете использовать старые провода, убедитесь, что их изоляция в хорошем состоянии. В противном случае, лучше заменить их на новые.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены или ремонта контактной группы замка зажигания. Это позволит вам сосредоточиться на самой работе и избежать ненужных прерываний.

Пошаговая инструкция по замене

Замена контактной группы замка зажигания — это задача, с которой может столкнуться каждый автолюбитель. Важно понимать, что эта процедура требует внимательности и аккуратности, так как неправильная установка может привести к неисправностям в работе системы зажигания. Ниже представлена пошаговая инструкция, которая поможет вам самостоятельно выполнить замену контактной группы.

Шаг 1: Подготовка к работе

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Набор отверток (плоская и крестовая);
• Плоскогубцы;
• Новый комплект контактной группы;
• Изолента;
• Мультиметр (для проверки работоспособности);
• Перчатки и защитные очки (для безопасности).

Шаг 2: Снятие аккумулятора

Перед началом работы обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и защитит вас от электрического удара. Сначала снимите отрицательную клемму, а затем положительную.

Шаг 3: Доступ к замку зажигания

Для доступа к замку зажигания вам может понадобиться снять обивку рулевой колонки. Обычно это делается с помощью отвертки. Будьте осторожны, чтобы не повредить пластиковые крепления. После снятия обивки вы увидите сам замок зажигания.

Шаг 4: Снятие старой контактной группы

Теперь, когда у вас есть доступ к замку, найдите контактную группу. Она обычно крепится на нескольких винтах. Используя отвертку, аккуратно открутите винты и снимите контактную группу. Обратите внимание на расположение проводов, чтобы правильно подключить новую группу.

Шаг 5: Установка новой контактной группы

Возьмите новую контактную группу и установите её на место старой. Убедитесь, что все провода подключены правильно, согласно схеме, которая обычно прилагается к новой детали. Закрепите контактную группу винтами, не затягивая их слишком сильно, чтобы не повредить пластиковые элементы.

Шаг 6: Проверка работоспособности

Перед тем как собрать все обратно, подключите аккумулятор и проверьте работу новой контактной группы. Используйте мультиметр для проверки напряжения на выходе. Убедитесь, что все функции замка зажигания работают корректно: поворот ключа должен включать зажигание и запуск двигателя.

Шаг 7: Сборка

Если все работает исправно, отключите аккумулятор и соберите обивку рулевой колонки обратно. Убедитесь, что все крепления надежно зафиксированы. После этого подключите аккумулятор, начиная с положительной клеммы, а затем отрицательной.

Шаг 8: Финальная проверка

После завершения всех работ сделайте финальную проверку. Запустите двигатель и убедитесь, что замок зажигания функционирует без сбоев. Если все работает правильно, вы успешно заменили контактную группу замка зажигания.

Следуя этой инструкции, вы сможете самостоятельно выполнить замену контактной группы замка зажигания, сэкономив время и деньги на обращение в сервисный центр.

Советы по профилактике и уходу за контактной группой замка зажигания

Контактная группа замка зажигания – это важный элемент системы зажигания автомобиля, который отвечает за подачу электричества к различным компонентам, таким как стартер, фары и другие электрические устройства. Чтобы избежать проблем с запуском автомобиля и продлить срок службы контактной группы, необходимо следовать нескольким простым рекомендациям по профилактике и уходу.

Регулярная проверка состояния контактной группы

Периодически проверяйте состояние контактной группы замка зажигания. Обратите внимание на наличие коррозии, загрязнений или механических повреждений. Если вы заметили какие-либо изменения, это может быть сигналом о необходимости замены или ремонта.

Чистка контактной группы

Для очистки контактной группы используйте специальные средства для удаления окислов и загрязнений. Нанесите средство на ватный тампон или мягкую ткань и аккуратно протрите контакты. Избегайте использования абразивных материалов, которые могут повредить поверхность контактов.

Проверка электрических соединений

Убедитесь, что все электрические соединения, связанные с контактной группой, надежны и не имеют повреждений. Проверьте, нет ли обрывов проводов или ослабленных соединений. При необходимости подтяните контакты или замените поврежденные провода.

Избегайте перегрузок

Не перегружайте электрическую систему автомобиля, подключая дополнительные устройства, которые могут потреблять слишком много энергии. Это может привести к перегреву и выходу из строя контактной группы. Используйте только сертифицированные аксессуары и устройства.

Защита от влаги

Влага может негативно сказаться на работе контактной группы. Чтобы защитить ее от влаги, используйте специальные герметики или защитные спреи. Также старайтесь избегать попадания воды в замок зажигания, особенно в дождливую погоду.

Своевременная замена

Если вы заметили, что замок зажигания стал работать с перебоями, это может быть признаком того, что контактная группа нуждается в замене. Не откладывайте замену на потом, так как это может привести к более серьезным проблемам с запуском автомобиля.

Следуя этим простым советам, вы сможете продлить срок службы контактной группы замка зажигания и избежать неприятных ситуаций на дороге. Регулярный уход и профилактика помогут сохранить надежность и безопасность вашего автомобиля.
