Неисправность спидометра не дает возможности следить за скоростью, поэтому можно нарушить скоростной режим. В статье рассматриваются причины поломок устройства, проверка на исправность, дается инструкция, как отремонтировать и заменить привод спидометра ВАЗ 2109.

[ Скрыть]

Замена Шестерни Спидометра Ваз 2109 ~ AVTO-MELVIN.RU

Замена шестерни спидометра ваз 2109

Снятие и установка привода спидометра

1. Подоприте противооткатными ботинками задние колеса, потом поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра размещен в задней части коробки, поблизости точки входа в дифференциал правого приводного вала. Зависимо от комплектации модели привод может иметь механическую (тросовую) конструкцию, или представляет из себя электрический датчик.

Ведущая шестерня привода спидометра АВЕО .

2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините подобающую проводку.

3. Выкрутите крепежный болт и снимите его совместно термозащитным экраном (если такой предусмотрен).

Уронил привод спидометра в КПП/ Авто не едет на передаче, сломался ШРУС/ Сломался стратер

4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее совместно с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических изъянов произведите подмену. В неотклонимом порядке поменяйте уплотнительное кольцо.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри.

Не работает спидометр

2x h16
Не стал работать спидометр Почему не работает спидометр Главные предпосылки поломки спидометра ВАЗ 2108.

6. В случае выявления признаков износа либо повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

7. Для извлечения ведущей шестерни освободите из коробки правый приводной вал (см. подразделы Сальники приводных валов и Правый приводной вал в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников).

2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра.

3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление.

4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его.

5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем).

avto-melvin.ru

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

привод спидометра 2110 2115

Врет спидометр. Разбираем. Лечим.

https://youtube.com/watch?v=0xa-YoY8QUM

ремонт дифференциала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Отверните болты крепления ведомой шестерни к корпусу дифференциала.

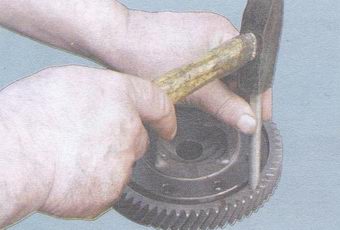

6. Спрессуйте ведомую шестерню с корпуса дифференциала. 7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобили ваз 2108, ваз 2109, ваз 21099 устанавливают шестерни главной передачи с различным передаточным числом. На ведомой шестерне выбито количество зубьев ведущей шестерни 1 и количество зубьев ведомой шестерени 2.

ПРЕДУПРЕЖДЕНИЕШестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню: ведомая и ведущая шестерни продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

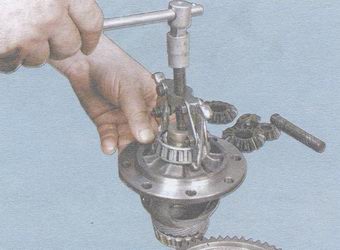

10. Для замены подшипников дифференциала с помощью съемника спрессуйте подшипники с дифференциала. При этом подшипники разрушаются. Затем…

11.… выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники повреждаются и сальники надо заменить (подробнее см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

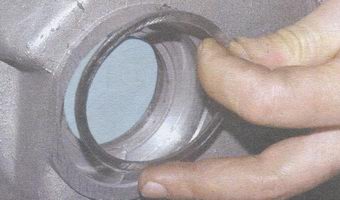

12. Обратите внимание: под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»).

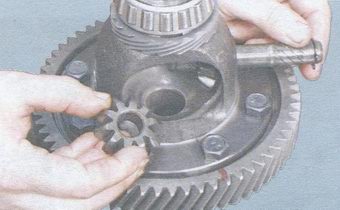

13. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая подшипник) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но шестерню все равно надо менять.

14. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. При этом ведомая шестерня устанавливается маркировкой зубьев наружу.

Рис. 5.12. Дифференциал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099: 1 — ведущая шестерня привода спидометра; 2 — сателлит; 3 — полуосевая шестерня; 4 — ведомая шестерня главной передачи; 5 — ось сателлитов; 6 — корпус дифференциала; 7 — подшипник дифференциала

Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

МЕНЯЕМ ТРОСИК СПИДОМЕТРА на ВАЗ

Как заменить трос спидометра ВАЗ 2108, 2109,21099

Что нужно для ремонта спидометра?

Итак, чтобы починить датчик скорости на ВАЗ, нам понадобятся:

• руководство по эксплуатации автомобиля;
• набор инструментов;
• клей-герметик;
• пластиковая вилочка.

Не у всех владельцев ВАЗ 21099 осталось руководство по эксплуатации автомобиля, однако если оно у вас имеется, следует тщательным образом изучить его перед ремонтом спидометра. Там найдется немало полезных советов, которые необходимо учесть при работе с машиной.

Неисправность датчика, которым замеряется максимальная скорость машины, проявляется следующим образом:

• находясь в одном положении, стрелки перестают функционировать;
• стрелка постоянно прыгает из одного положения в другое.

На некоторых автомобилях имеется кнопка для тестирования спидометра. Она находится рядом с самим устройством. Нажав ее, вы, возможно, исправите поломку. Однако в большинстве случаев кнопка не помогает, а потому нужно разобрать щиток приборов и найти механизм, обеспечивающий вращение стрелок датчика скорости, чтобы тщательно изучить его.

Замена Ведущей Шестерни Привода Спидометра Ваз 2109 ~ AUTOINTERLINE.RU

Замена ведущей шестерни привода спидометра ваз 2109

Снятие и установка привода спидометра

1. Подоприте противооткатными ботинками задние колеса, потом поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра размещен в задней части коробки, поблизости точки входа в дифференциал правого приводного вала. Зависимо от комплектации модели привод может иметь механическую (тросовую) конструкцию, или представляет из себя электрический датчик.

2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините подобающую проводку.

3. Выкрутите крепежный болт и снимите его вкупе термозащитным экраном (если такой предусмотрен).

4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вкупе с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических изъянов произведите подмену. В неотклонимом порядке поменяйте уплотнительное кольцо.

Пиривод спидометра КПП

Описание востановления.

Фотогалерея «Замена тросика»

Поменять привод и тросик спидометра может даже начинающий автолюбитель. Это даст возможность сэкономить на посещении станции техобслуживания и получить опыт авторемонтных работ.

Проверка механизма на работоспособность

• неровно стоят цифры на циферблате или не двигаются;
• при изменении скорости на счетчике отражаются неверные показания;
• стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.
