Принцип работы

Работает узел следующим образом:

• При нажатии на педаль усилие передается через гидропривод сцепления на нажимную вилку. Она давит на выжимной подшипник, смещая его в сторону двигателя.
• Последний сжимает лепестки пружин, установленных на корзине сцепления.
• Ведущий и ведомый диски начинают вращаться независимо друг от друга, разрывая связь между мотором и КПП.
• Когда педаль отпущена, детали сцепления под давлением пружин возвращаются в исходное положение.
• Диски соединяются и вновь передают крутящий момент от двигателя к первичному валу коробки передач.

Фрикционные накладки, выжимной подшипник и прочие детали сцепления постепенно изнашиваются. В этом случае приходится менять отдельные части или узел целиком.

Как работает сцепление, принцип действия

Снятие КПП Нива Шевроле и замена сцепления. Ремонт Нива Шевроле своими руками

Пошаговая замена сцепления на Ниве. Как я менял сцепление.

Смотрите также

Комментарии 20

нужен совет и помощь друзья. Поставил себе сцепление от Шнивы, Валео. Вышел косяк — такое чувство, как будто недовключение передач, ни одной передачи не могу воткнуть . Не знаю, что делать ?

а почему в два раза больше ШНивское? разница ведь только в маховике по цене выходит…

сцепа 21213 — 2800р шнива — 5600р(родное valeo 826474)+2000рмаховик

Это я еще что-то упустил — переход на шниву там вроде еще что-то по мелочи. Цены в рублях, но соотношение видно.

спасибо, у меня стоит ШНива — только маховик, корзина, диск и выжимной, больше ничего не надо!

ты мне цену ткнул на 213 Валео как и ШНивское или кЕтай какой и прочий ВИС?

Вообще не так ). Цену ткнул на то, что идет с завода в стоке. На 213-ую идет обычное тазовое(шло) обычное АвтоТаз, уж не знаю кто производит. А для шнив заводское — сразу valeo.

вооот! ты ж сравнивай в пределах одного производителя!)

В данном случае сравнение корректно — цены заводских комплектов.

кстати, на Ниву 21213 не обычное ТАЗовское идет, а Нивовское! отличается корзиной

Здрасте приехали, по вашему нива не ТАЗ? Читать ту все умеют “Ведомый диск 21213 — уродский гибрид ступицы 2108, несущей части оригинальной конструкции и накладок 2110. Хотели, как лучше, а получилось — как всегда. В итоге — слабая ступица (есть риск вылета сломанных демпферных пружин и задира трущихся поверхностей) и узкие накладки (внутренний диаметр 140 мм, наружный — 200, точно как у копейки, только дырки под заклепки по-другому расположены). А корзина-то прежняя, 2121, с широким нажимным диском.”

под “обычным ТАЗом” в отношении з/ч Нивы часто имеют ввиду сравнение с классикой… что куда гибрид — я не знаю, я знаю что есть комплект сцепления на 2106 (2101 почти не найти) и есть на 2121…

Будет полезно: Замена свечей лада калина 16 клапанов

Уважаемый, ТАЗ в обычном понимании это Тольяттинский Авто Завод. А нива будет вам известно на 80% классика. О чем вы спорите?

не 80% — не спорь Нива от того у многих и ломается что она на 80% из классики, а кого Нива из Нивовских з/ч ездит и не парит мозг…

и читай внимательно про таз в прошлом коменте

Большего бреда не слышал, раз уж затролить меня решил, обосновывай примерами. Я две недели назад в Тольятти был, жаль что у нас не тогда этот разговор получился. Поржали бы с пацанами.

пример я тебе привел — удачи с пацанами!

с пацанами почитайте вместе, фото и видео ваших грустно-удивленных лиц мне высылать не нужно!

Баяны прислал, сто раз пережевано. Подумай над конкретикой, а я в гараж, на пикапе коробас менять )) Удачного дня

вот именно — 100 раз пережевано и я 101 пережевываю

Не вижу смысла перекидываться словами. Еще один комментарий не по делу, и в баню. Вы занимаетесь болтологией, тыкаете в источники, которые известны. Пытаетесь за умного сойти. Если вам действительно интересна нива, ее появление и становление, история ее создания, почитайте трехтомник о ветеранах ВАЗа “Высокой мысли пламень”. В книге описывается, как по заданию партии для нужд сельского хозяйства было получено задание создать на узлах и агрегатах жигулей ниву. Своих уникальных запчастей в ниве раз-два и обчелся. Самые яркие — кузов и РК. Остальное вариации.

А еще зайдя на ваш аккаунт мы видим “Внимание! Этот пользователь указал, что не понимает русского языка”. Я действительно делаю глупость, пытаясь на русском объяснить что-то человеку, который русский не понимает. Больше не хочу кормить троля и распинаться. Вари себя сам.

наши с тобой Нивы, это не те Нивы, которые описаны в книге — книгу читал и очень понравилась…

Нива замена сцепления

Снятие КПП Нива Шевроле и замена сцепления/ВЫЖИМНОГО ПОДШИПНИКА

Нива Шевроле вижимний підшипник

Распространенные неисправности

• Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
• Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
• Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
• Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
• Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

Замена сцепления на УАЗ "Буханка" Евро-4 (УАЗ-29891)

Замена сцепления на классике

Когда имеет смысл ремонтировать?

Изготовитель не предусмотрел возможность ремонта деталей. К тому же запчасти для сцепления не отличаются высокой ценой. Поэтому при обнаружении неисправности необходимо заменить изношенную деталь новой.

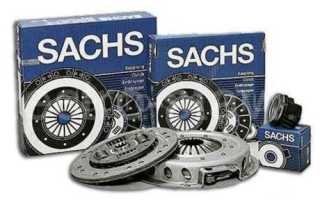

Сцепление Sachs

Сцепление фирмы Sachs производится немецким концерном ZF. Sachs славится своей широкой сетью концернов, расположенных в 39 странах мира. Комплект сцепления от фирмы Sachs обладает следующими преимуществами:

• Комплект не требует обслуживания.
• Отсутствуют асбестовые накладки.
• Отлично справляется с повышенными нагрузками.
• Комплект сцепления от Sachs для Шевроле Нива получил огромную популярность в странах СНГ.

Но стоит выделить один недостаток, который является помехой для бюджетных автолюбителей – это высокая стоимость изделия. Производитель также заявляет, что комплект сцепления Sachs имеет ресурс эксплуатации равный 100 000 км. Но так ли на самом деле – проверять Вам, уважаемые Шнивоводы. Стоит комплект ориентировочно 5500 рублей, но его еще нужно поискать.

Как поменять вилку без снятия коробки передач?

Заменить деталь можно, не снимая коробку переключения передач. Для этого даже не придется загонять автомобиль на яму или подъемник. Вам понадобится:

• переноска или фонарь;
• пассатижи;
• молоток;
• отвертка;
• точило.

Последнее потребуется для небольшой доработки стандартной вилки. Иначе ее не получится поставить на место, не снимая КПП.

Порядок работы:

• При помощи пассатижей демонтировать возвратную пружину.
• Открутить болты крепления рабочего цилиндра сцепления.
• Расшплинтовать шток и вынуть его из вилки.
• Снять защитный чехол.
• Вытащить старую вилку. Делать это нужно аккуратно, чтобы не сломать. Иначе операция осложняется.
• Доработать на точиле новую вилку: сточить заклепки до высоты 1-1,5 мм, снять фаски на концах.
• Подсветить фонарем или переноской в лючок.
• Провернуть выжимной подшипник, выставить грани муфты в горизонтальное положение.
• Повернуть кончики пружинки в сторону отверстия.
• Направить вилку, вставить в лючок и аккуратно загнать внутрь, используя молоток.

Важно: пружину нужно поддерживать отверткой. Усики должны попадать строго между двумя ребрами вилки.

• Убедиться, что деталь упирается в шаровую опору.
• Направить усики пружины. Они должны обхватывать опору.
• Установить защитный чехол.
• Поставить на место шток и прикрутить рабочий цилиндр.
• Установить на место возвратную пружину.
• При необходимости отрегулировать свободный ход сцепления.

Разборка переднего тормозного механизма. ваз 21213, 21214 (нива)

Вывешиваем и снимаем переднее колесо.

А еще интересно: Нива шевроле ремонт передней ступицы || Педаль тормоза нива цена

Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…

…и снимаем направляющие.

Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.

Отводим шланг с перепускным болтом.

Штуцер шланга с двух сторон уплотнен медными шайбами.

Аналогично отсоединяем тормозной шланг другого контура.

Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

Вынимаем тормозные колодки.

Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень. Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

Блок цилиндров и суппорт тормоза.

Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта. Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта. Для снятия направляющей колодок…

…снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).

Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

Ключом «на 17» отворачиваем нижний болт.

Верхний болт удобнее отвернуть головкой.

Снимаем передний кожух…

…и направляющую колодок.

Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы)

При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны. Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм

Прокачка тормозов).

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

• Установить Ниву на смотровую яму, эстакаду или подъемник.
• Демонтировать коробку переключения передач.
• Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
• Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
• Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
• Снять ведомый и нажимной диски.

Важно: осмотрите состояние фрикционных накладок. Если на них видны сколы или трещины, глубина залегания заклепок (расстояние от головок до поверхности) не превышает 0,2 мм – ведомый диск подлежит замене.

• Проверить состояние пружин диска.
• Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Какое сцепление лучше поставить на Ниву, чтобы «установить и забыть»

В этой статье мы расскажем как правильно подобрать сцепление для любой модификации Нивы и где можно приобрести все необходимое с доставкой на дом.

Содержание:

1. Какое бывает сцепление?
2. Находим возможные неполадки и устраняем их
   Неполное включение или пробуксовка
3. Недостаточное выключение
4. Резкие рывки
5. «Проваливается» педаль
6. Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации
   ВАЗ 2121 и другие модификации Нива
7. Шевроле Нива
8. Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?
9. Особенности обслуживания сцепления Нива и рекомендации, как продлить ему жизнь.

Какое бывает сцепление?

Как всегда, поиск оптимальных решений и ответов на вопросы начнём с терминологии. Что такое сцепление? Это промежуточное звено между силовым агрегатом и трансмиссией.

Принцип работы механизма, в общих чертах, заключается в том, что он кратковременно отсоединяет силовой агрегат от КПП. За счёт этого обеспечивается плавность состыковки элементов трансмиссии при переключении передач и гашение колебаний. Механическая КПП таким образом защищена от лишних перегрузок и, соответственно, повышенного износа.

Конструктивно фрикционная муфта, как ещё называют узел, передающий крутящий момент от маховика мотора, имеет целый набор различий. Она бывает электромагнитной, фрикционной и гидравлической.

А ещё «сухой», когда фрикционы работают без смазки и «мокрой», когда рабочие элементы сцепления функционируют в трансмиссионном масле. Различают постоянно и непостоянно замкнутые механизмы, а также одно, двух или многодисковые конструкции сцепления.

Наконец, этот элемент может быть с центральной пружиной или с несколькими пружинами, расположенными вкруг на нажимном диске. Сцепление может быть ещё либо двух, либо однопоточное.

Глубже погружаться в этот океан технологических изысков не станем, поскольку нас интересует, прежде всего, вопрос какое сцепление на Ниву 2121 лучше. Также обратим внимание на этот агрегат авто применительно к внедорожнику Шевроле Нива.

Сцепление бывает: фрикционное (такой механизм передаёт крутящий момент за счет сил трения и является наиболее распространённым), электромагнитное (взаимодействие его элементов подчинено действию магнитного поля), гидравлическое (поток жидкости обеспечивает в такой фрикционной муфте работу её отдельных составляющих).

Находим возможные неполадки и устраняем их

Ниже перечислим основные признаки того, что пора озаботиться поиском решения задачки: сцепление Шеви Нива какое лучше. Наш перечень основных неисправностей данного агрегата, конечно же, не является закрытым, возникают и другие недоразумения, которые могут осложнить жизнь водителю, но они обусловлены частными случаями, а мы приводим наиболее распространённые проблемы:

Неполное включение или пробуксовка

Неполное включение или пробуксовка сцепления должны сразу насторожить водителя. Первый признак такой болезни – при движении на 3-4 передачах отмечается слабая прибавка в скорости при утоплении педали газа, что называется, «в пол». Оставите всё, как есть и спустя некоторое время из-за того, что один диск проскальзывает, и постоянно нагреваются от трения все элементы конструкции, ведомый диск легко поведёт, а нажимной и маховик могут потрескаться.

«Вылечить» такой недостаток можно, отрегулировав ход педали. Может помочь осмотр и, как вариант, заменой ведомого диска:

Недостаточное выключение

Недостаточное выключение сцепления – второй малоприятный фактор. Даже на стоящей машине включение передачи сопровождается ощутимым хрустом? Возможно, педаль «ходит» больше, чем это нужно и данный узел не может полностью выполнить задачу, которая на него возложена, то есть, отсоединить двигатель от КПП. Чтобы не пришлось ремонтировать коробку, лучше обратить внимание на состояние выжимного и качество смазки в сцеплении. В двухдисковом сцеплении бывает, что диски замасливаются и попросту склеиваются. Кроме того, сцепление «ведёт» когда неисправен подшипник первичного вала.

Соответственно может помочь свежая смазка или установка нового выжимного подшипника:

Резкие рывки

Резкие рывки, когда плавно отпускаете педаль, пожалуй, самая неприятная новость. Так о себе обычно дают знать разрушенные фрикционные накладки или покоробленный ведомый диск. Могут оказаться сломанными пружины или же развалился выжимной подшипник.

Ремонт интуитивно понятный – меняем изношенные механизмы, а лучше приобретаем сцепление целиком и сразу устанавливаем всё новое. Экономия тут – не самый лучший выбор – по отдельности корзина (нажимной диск) и ведомый диск стоят для Niva Chevrolet примерно столько же, сколько стоит целый новый комплект вместе с выжимным:

«Проваливается» педаль

Это грозит неполным выключением сцепления. Так что, вернитесь по тексту чуть выше. Чтобы исправить ситуацию – прокачайте сцепление, долив свежую «тормозуху», чтобы избавиться от лишних пузырьков воздуха внутри контура.

Какие ещё есть возможные неполадки сцепления?

Механизм сцепления с тросом не будет «размыкать» двигатель и КПП, если оборвёте трос. А если педаль не занимает своё исходное место, значит, отошла пружинка. Ну, а износ выжимного подшипника сам по себе отлично знаком автомобилистами своим характерным «шуршащим» звуком.

Ещё стоит учесть, что на машине с рычажным и тросовым приводом сцепления по мере износа фрикционов, педаль понемногу будет подниматься, в авто с гидравлическим сцеплением об этом просигнализирует бачок, в котором уменьшиться уровень жидкости.

Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации

Сцепление на Ниву 21213 какое лучше? Добрались до прямого вопроса и попробуем дать на него столь же прямолинейный ответ.

ВАЗ 2121 и другие модификации Нива

На ВАЗ 2121 с самого рождения машины с 40-летней историей и примерно до 2009 года завод устанавливал однодисковое, сухое сцепление с центральной нажимной пружиной диафрагменного типа. Узел помещён в алюминиевом картере, объединённом с коробкой передач. К блоку силового агрегата устройство крепилось болтами. Привод – гидравлический. Его кожух был соединен с маховиком шестью болтами. Это обыкновенное «классическое» сцепление, которое по сей день продаётся в магазинах на старую Ниву его всегда можно приобрести и установить самостоятельно.

Правда, стоит учитывать, что на самые первые машины следует брать, как раз, механизм от ВАЗовской классики:

На более поздние образцы 21213 существует свой улучшенный оригинальный агрегат:

ВАЗовские специалисты со временем серьёзно доработали его. С 2009 года внедорожник обзавёлся усиленным сцеплением Valeo, которое по сей день устанавливают на Ниву.

Важно, что его не следует путать с механизмом того же производства для Нива Шевроле – у них одинаковый ведомый диск, а вот нажимной диск несколько иной, что обусловлено разными приводами сцепления.

И, всё же, совсем честный ответ на вопрос какое сцепление лучше поставить на Ниву 21214 будет таким – ставьте усиленное сцепление иностранного производства. Такое, каким с завода оснащают Ниву Шевроле. Причём, даже для самой старой модели Нива. Раз в жизни можно запастить небольшой долей терпения, вооружиться инструментами и комплектующими, чтобы впоследствии наслаждаться преимуществами, о которых расскажем далее.

Шевроле Нива

Сцепление здесь однодисковое, сухое с центральной диафрагменной пружиной. Привод гидравлический. Сцепление на Ниву Шевроле какое лучше? Не спешите обвинять нас в предвзятом отношении к отечественным запчастям – конструкция зарубежных аналогов отличается в лучшую сторону. Среди комплектов, что служат верой и правдой десятки тысяч километров пробега, прежде всего, выделяется уже упомянутое ранее сцепление Valeo, именно этот поставщик с самого начала сотрудничал с предприятием GM-AVTOVAZ:

Чуть дешевле сцепление фирмы LUK:

Присутствуют и отдельные детали для частичного ребилда этого механизма.

Не уступают аналогам по надёжности и другие предложения, например, готовый набор от фирмы SACHS:

Его, кстати, хвалят бывалые джипперы, которые регулярно совершают вылазки по бездорожью разной сложности. Неплохо о нём отзываются и клиенты SV-PARTS.

Чем они различаются? У SACHS открытый металлический подшипник, а у LUK – закрытый, хотя и пластиковый. У первого лепестки корзины из «пружинной» стали, а у второго «пружинная» сталь лепестков прошла дополнительную термическую обработку. Других тонкостей мы не обнаружили. Эти бренды, в общем-то, широко известны на своём поприще и успели заслужить доверие потребителей. Так что, наш магазин непременно поможет вам подобрать и купить лучшее сцепление на Ниву Шевроле.

Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?

Вопрос установки «турецкого сцепления» на ВАЗ-21213, давным-давно разрешён. У иностранного производителя есть ряд очевидных преимуществ. В таком комплекте увеличенные диски (диаметр 21,5 см) и маховик с увеличенной рабочей поверхностью. Помимо увеличенной площади рабочих поверхностей оно реально крепче, его сложно перегреть, отсюда ресурс много больше.

Демпфер сцепления Шеви Нива гораздо более мощный. Устанавливаются двойные пружины, центральная часть диска крупнее, да и вся конструкция, в целом, ощущается более внушительной и надёжной. У корзины другое «плечо» диафрагмы, поэтому оно хоть и кажется более жёсткой, на самом деле, сцепление работает мягче. Маховик идёт в комплекте и не требует дополнительной балансировки.

Ездить с мягкой податливой педалью приятно как внутри городских кварталов, так и на деревенской грунтовке. Отсюда очевидный выбор в вопросе сцепление на ВАЗ 21213 какое лучше.

Единственный минус – однозначно придётся менять сцепление в сборе. Родной ВАЗовский механизм попросту не будет работать с иностранной разработкой. Просто берите готовый комплект, спасибо инженерам из Тольятти – картер Нивы легко вмещает чуть более крупные заменители.

Чтобы не тратить время на регулировку сцепления знатоки рекомендуют установить сразу ещё и рабочий цилиндр сцепления от Нивы Шевроле. В ассортименте представлен заводской оригинальный вариант:
