Что представляет собой узел

Само название ШРУС – это аббревиатура от словосочетания шарнир равных угловых скоростей.

Перед узлом стоят следующие задачи:

1. Сделать передачу вращающегося момента от двигателя к колесам ведущего привода равномерной и без потери мощности.
2. Снять степень нагрузок на дорогие детали, осуществляющие вращение для движения автомобиля: вал, шестерня и т. п.
3. Снижение уровня вибрации при передвижении транспортных средств.

Современные авто с передним приводом и часть полноприводных «лошадок» оснащены такими гомокинетическими шарнирами. Производитель гарантирует одинаковую продолжительность эксплуатации узла и самого транспортного средства при условии, что будет осуществляться сервисное обслуживание ШРУСа и бережная езда. То есть если аккуратно ездить и периодически правильно ухаживать за деталью, то ее хватит на весь период данного транспортного средства.

Выполнение первого пункта зависит только от личности хозяина, его желания следить за техническим и санитарным состоянием машины. Но вот осуществление второго пункта на большинстве отечественных дорог порой просто невозможно. И рано или поздно граната (еще одно название узла, возникшее, благодаря внешнему сходству с военным снарядом) выходит из строя. Приходится производить замену внутреннего или внешнего ШРУСа на Ниве Шевроле или на другой машине с передним и полноприводным конструкторским решением.

Преимущества

Шрус кардана завода Серп и Молот ОАО Саратовский завод выходит с конвейера в комплектовке Нивы. Сразу менять карданы на крестовинах и ставить карданы на шрусах. Т.к. со временем шрус на кардане прокручивается из-за этого слетает хомут пыльника. Сам пыльник цел, резина сидит плотно, но прокручивается. Не рекомендую белорусские карданы с усиленными шлицами — они не долговечны.

Если машина используется раз в месяц на рыбалку или за грибами,остальное время по обычной дороге можно оставить карданный вал нива на шрусах. Шрус заднего кардана шевроле нива, как и шрус переднего кардана одинаковые.

При вибрации откручивать на раздатке проушины немножко упускать раздатку, чтобы карданы встали. Потому что шпильки ход меньше чем у шлицевых карданов.

Передний пластиковый пыльник шруса кардана, который стоит справа и слева на гранате на поворотном кулаке, хомут 28 на 36, разобрал гранату, накрутил пыльник закрутил на хомут. Если залифтована машина, и поднята этой длины карданов не хватит и они будут выпрыгивать.

Вся правда о "нивских" карданах, усиленный кардан на ниву "фора" бронто 21218

Восстановление ШРУСа от нивы

Замена у нивы переднего левого шруса наружного и внутреннего

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

• кулачковые;
• трипоидные;
• шариковые;
• спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

• внутренние, вращающиеся до 20 градусов;
• наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

1. На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
2. Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
3. Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
4. Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

Если изменять углы, соединяющие полуоси, подшипники начинают движение внутри канавок. Так происходит передача крутящего момента.

Шрус кардана на ВАЗ 2123 разборка и сборка

Как защитить пыльник шруса на кардане Нива Шевроле

Приводы передних колес Нива Шевроле

Главная • Нива • Шевроле • Трансмиссия

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Причины, по которым выходит из строя шарнирный узел

Внутренний ШРУС на Ниве Шевроле является качественной и надежной частью автомобильной ходовой системы. Ниже перечислены основные причины, которые провоцируют ранний износ и выход из строя узла.

1. Некорректное, безграмотное, экстремальное (стремительный старт с выворотом ведущего привода и пробуксовки) вождение.
2. Отсутствие ухода за деталью, которая нуждается в периодической очистке и смазке.
3. Недобросовестное производство шарнирного узла с использованием некачественных материалов и нарушением технологических правил.

Несколько признаков, перечисленных ниже, указывают на то, что, возможно, возникли неполадки гранаты и требуется замена внутреннего ШРУСа на Ниве Шевроле.

1. Появление похрустывания при осуществлении поворотов. Данное явление возникает, если ШР нуждается в смазке соединений, или в него попадает механическое включение, например, грязь.
2. Прерывания в движении авто на старте, при увеличении скорости или, наоборот, при уменьшении.
3. Увеличение вибрации при осуществлении поворотов, разгонов, движения на высоких скоростях.

Для постановки окончательного диагноза автомеханики создали несколько несложных методик.

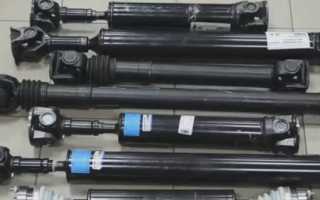

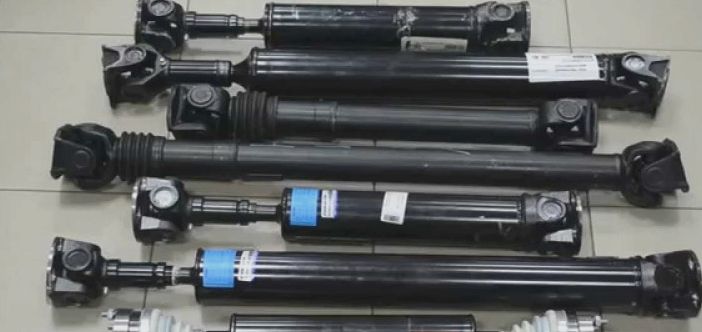

Устройство и особенности

Карданная передача представляет собой стальную пустотелую трубку. Толщина металла трубки составляет от 1 до 2 мм. К этой трубке привариваются с обеих сторон:

• Шлицевой наконечник;
• Вилка шарнира.

К шлицевому наконечнику подведена вилка второго шарнира и одета на него. Таким образом, обеспечивается шлицевое соединение. Это соединение обязательно уплотняется сальником, который устанавливается на вилке скольжения.

Итак, крутящий момент на автомобиле Нива Шевроле передается посредством карданов (переднего и заднего), но нас интересует только задний. На Ниве Шевроле конструкция что переднего, что заднего карданов практически одинакова, разница заключается только в длине устройства.

На рестайлинговых моделях конструкция карданного вала носит усовершенствованный вид, а на моделях с 2010 года Шевроле Нива укомплектовывается валом привода с шарнирами равных угловых окончаний. Составляющие заднего кардана Шевроле Нива моделей до 2010 года и вала ШРУС моделей с 2010 года, изображены на фото ниже.

На изображении «А» видно стальное основание, называемое валом (2). С обеих сторон на концах находятся крестовины, соединенные с одной стороны фланцем вала (1) и фланцем вилки скольжения (4). Также имеется скользящая вилка (3). На рестайлинговых моделях уже конструкция кардана приобрела отличительный внешний вид от более ранних модификаций Шеви Нивы, и представляет собой вал с шарнирами равных угловых скоростей (В). На изображении видно, что вал состоит из трубки (7), самого устройства ШРУС (5) с обеих сторон и, конечно же, пыльников. Пыльник предназначен для защиты соединения от попадания внутрь не только пыли, но и воды и грязи. А также удерживает смазку от ее вытекания.

Проверка исправности карданной передачи

Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП. Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций:

1. Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.
2. Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется покачивание. Если будет присущ небольшой люфт, то конструкция неисправна. Люфта не должно быть.
3. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры.

Шнива шум трансмиссии.mp4

Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами. Если же не отбалансировать вал, то это будет приводить постепенно к увеличению количества вибраций, особенно при скорости движения 60-80 км/ч.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история.

Снятие и замена карданного вала

Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до 2010 года производится в таком порядке:

1. Устанавливается транспортное средство на эстакаду. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки.
2. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки.
3. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.
4. Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые.

Снятие кардана со ШРУС

Многие владельцы Шнив ездят именно на новых моделях, поэтому для них актуальным будет представить порядок снятие кардана со ШРУС.

1. Прежде всего, автомобиль ставится на нейтралку и стояночный тормоз в положение вниз.
2. Под раздаточную коробку подкладывается упор, который можно будет регулировать.
3. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления.
4. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов.
5. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.
6. Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.
7. Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста.
8. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.
9. Теперь необходимо придержать одной рукой вал, а другой выкрутить четыре гайки крепления вала к фланцу раздатки. Можно снять вал.
10. Вал снят с автомобиля Нива Шевроле. Проводится ремонт или замена на новый, а далее сборка осуществляется в последовательности обратной снятию.

Можно не придерживать вал, а зафиксировать его прочным канатом к днищу автомобиля, ну или воспользоваться помощью друга.

Замена пыльника на ШРУС

Стоит уделить особое внимание такому важному вопросу: Как правильно поставить пыльник на кардане ШРУС? Этот вопрос пестрит своей популярностью на форумах, но к сожалению мало кто уделяет внимания таким пользовательским сайтам. Итак, как заменяется пыльник на кардане со ШРУС внедорожника Нива Шевроле описано ниже:

1. Приобретается новый пыльник, при необходимости два, ведь с обеих сторон расположено по одному изделию. Стоимость одно составляет около 150-200 рублей.
2. Снимается кардан, порядок описан выше.
3. Вынимаем устройство из ямы и приступаем к снятию старого изношенного пыльника. Вынимается заглушка с задней части шарнира.
4. Извлекается стопорное кольцо со шлицевой части, а после чего вынимается шарнир.
5. Со стороны, где надевается пыльник, установлено еще одно стопорное кольцо, которое также необходимо извлечь.
6. Вынимаем шарнир, а порядок расположения деталей необходимо запомнить. Извлекается изношенный пыльник.

Пыльник можно снять путем обрезки, данная последовательность действий необходима, чтобы поставить новый элемент.

Таким образом, каждый водитель автомобиля Нива Шевроле сможет самостоятельно осуществить замену кардана, воспользовавшись данной информацией, независимо от того, какого года выпуска его внедорожник. Удачных ремонтных работ, уважаемые Шниваводы!

Диагностика

Опытные механики советуют автовладельцам обращать внимание на состояние пыльников приблизительно каждые 5-7 тыс. километров пробега. Обнаружение любых дефектов: трещинки, выход из строя хомута, указывает на то, что ШРУС, возможно, поврежден. Как это проверить?

1. Авто устанавливают на подъемный механизм и включают первую передачу. Изношенный узел произведет звук, напоминающий характерный хруст.
2. Увеличение люфта от полутора десятков мм является характерным признаком поломки. Проверяют его, качая внутренний ШРУС Нивы Шевроле на выходе привода наружного.

Проверять работоспособность детали нужно периодически, каждые 4-5 месяцев езды по хорошим дорогам. И каждый раз после движения по пересеченной местности, грунтовкам, ямам и т. п.

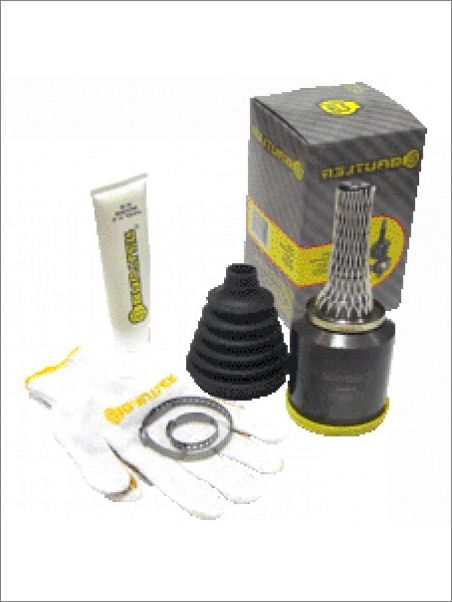

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

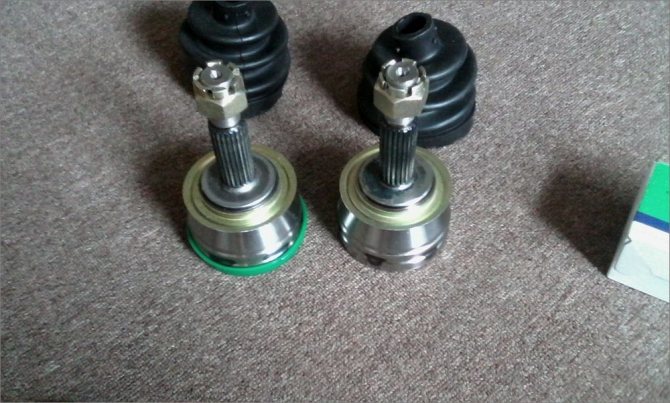

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

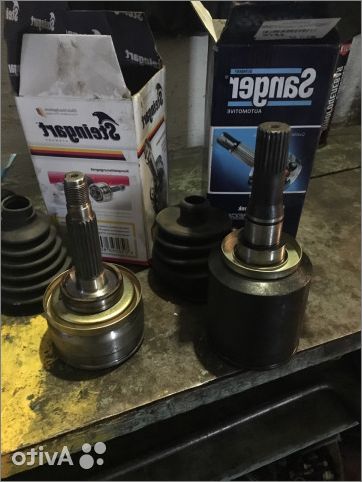

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Замена сальника внутреннего ШРУСа переднего моста на Ниве. ВАЗ 21213.

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Замена внутреннего ШРУСа Нивы Шевроле

Все части узла при работе находятся в постоянном движении, вследствие чего происходит их износ и выход из строя. Поэтому большинство автовладельцев сталкиваются с необходимостью замены неисправного внутреннего ШРУСа Нивы Шевроле на исправный. Ниже размещен материал поэтапного проведения данной работы.

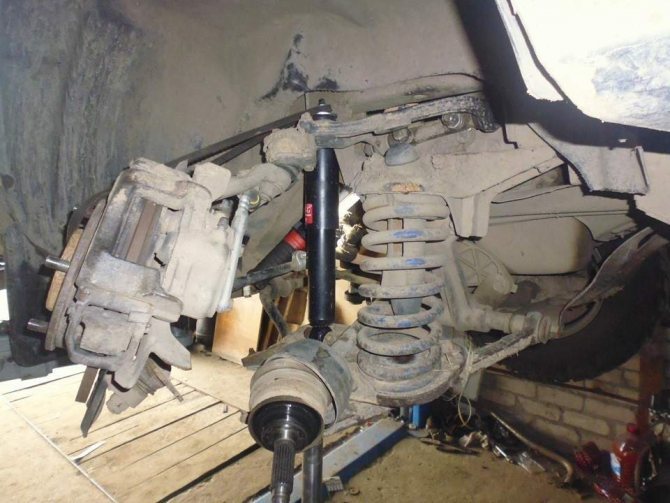

1. Передняя часть авто должна находиться в вывешенном положении. Для обеспечения безопасности необходимо подставить под нее защитные приспособления, обеспечивающие неподвижность механизма.
2. В самом начале нужно снять колесо, нижнюю шаровую.
3. Далее проводят отсоединение амортизатора и нижнего рычага на подвеске, с которой снимают пружину.
4. Кулак со ступицей не снимают, его слегка отвешивают в сторону. Для этого можно приспособить генераторный ремень или что-то подобное.
5. Затем со ступицы снимают колпак и гайку подшипников.
6. Болт, с помощью которого крепится правый кронштейн подвески, откручивают.
7. На самом узле нужно окрутить гайку и снять гровер, высвобождая доступ к большей резьбовой длине. С помощью ключей и молотка ШР демонтируют, извлекая его из ступицы.

Шарнирный узел на Шевроле монтируется в обратном порядке.

Почему нужна замена ШРУСа на Шевроле Нива и как это определить?

Это нужно сделать для откручивания нижнего крепления амортизатора, чтобы он не мешал демонтажу полуоси и не выпала пружина.

Последующие ваши действия — демонтаж самой полуоси.

После того как вытащили полуось, ее нужно помыть, то есть очистить от грязи и пыли. Попадание в устройство воды, пыли или грязи.

Как заменить гранату (шрус) на ваз 21213

По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние. Замена гранаты Правый внутренний ШРУС вблизи, видно артикул и маркировку Этот узел состоит из частей, которые постоянно находятся в движении.

В результате этого они могут лопать или истираться, что требует их замены. Процесс ремонта поврежденного пыльника на гранате окончен. О стоимости Цена новой оригинальной гранаты уже известна, но на рынке есть более дешевые варианты ШРУСов.

Это некачественные материалы, которые будут служить непродолжительное время.

Цена на новый пыльник, который продается вместе со смазкой, стоит около рублей. Видео замены гранаты на автомобиле Нива Шевроле можно посмотреть: Данное видео показывает основные этапы снятия гранаты без извлечения полуоси с автомобиля. Длительность замены занимает около двух часов.
