Датчик скорости — ключевой компонент системы управления автомобиля ВАЗ 2114, обеспечивающий передачу информации о скорости на блок управления. В статье рассмотрим расположение датчика, его функции и признаки неисправности, а также предоставим пошаговое руководство по замене. Знание о работе и обслуживании датчика скорости поможет владельцам ВАЗ 2114 поддерживать автомобиль в исправном состоянии и избежать проблем с эксплуатацией.

Характеристика

Как определить местоположение устройства, в чем заключается его принцип работы и как протестировать датчик скорости ВАЗ? Для начала рассмотрим ключевые характеристики данного устройства.

Место расположения

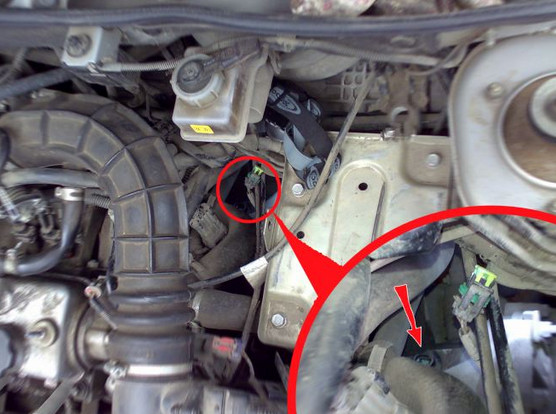

Итак, где же расположен датчик скорости на ВАЗ 2114? Как можно увидеть на изображении, датчик находится в верхней части трансмиссии, рядом с щупом для проверки уровня масла. Доступ к датчику, который установлен на коробке передач, можно получить двумя способами: открыв капот и отключив адсорбер или же снизу, через смотровую яму.

Интересные факты

Вот несколько интересных фактов о датчике скорости в системе управления «сердцем» ВАЗ 2114:

1. Функция контроля: Датчик скорости в ВАЗ 2114 не только измеряет скорость автомобиля, но и передает данные в блок управления двигателем (ЭБУ). Это позволяет ЭБУ оптимизировать работу двигателя, например, изменяя параметры впрыска топлива и зажигания в зависимости от скорости, что способствует улучшению экономичности и динамики автомобиля.

2. Типы датчиков: ВАЗ 2114 может использовать разные типы датчиков скорости, включая магнитные и оптические. Магнитные датчики работают на основе изменения магнитного поля, создаваемого вращающимися зубьями шестерни, в то время как оптические датчики используют световые импульсы для определения скорости. Это разнообразие позволяет производителям адаптировать систему под различные условия эксплуатации.

3. Влияние на безопасность: Датчик скорости играет важную роль в системах безопасности автомобиля, таких как ABS (антиблокировочная система тормозов) и системы контроля устойчивости. Правильная работа датчика обеспечивает точное определение скорости колес, что критически важно для эффективного функционирования этих систем и, как следствие, для безопасности водителя и пассажиров.

Функции и принцип действия

Датчик скорости ВАЗ 2114, который также часто называют датчиком спидометра, выполняет не только функцию передачи информации о скорости автомобиля.

Хотя это его основная задача, в действительности ДС предназначен для решения ряда других функций:

1. Передача данных на спидометр ВАЗ 2114, что позволяет водителю всегда быть в курсе своей скорости.
2. ДС обеспечивает оптимальную работу датчика холостого хода.
3. Устройство также передает информацию на электронный блок управления (ЭБУ), что помогает поддерживать оптимальные обороты в зависимости от режима движения.

Принцип работы датчика основан на эффекте Холла, который подразумевает взаимодействие магнитного и электрического полей. Это взаимодействие приводит к возникновению напряжения Холла на полупроводниковой пластине, создавая разность потенциалов. Когда автомобиль движется, это напряжение преобразуется в специальные импульсы, которые передаются на контроллер. На основе интервала между сигналами ДС рассчитывает скорость движения (автор видео — канал REMONTYCA).

Проблема датчика скорости

Ошибки и признаки неисправности

Блок управления может уведомить водителя о неисправности датчика скорости (ДС).

Если в работе регулятора обнаружены неполадки, на панели приборов могут возникнуть следующие коды ошибок:

• Р0500 — отсутствует сигнал от регулятора;
• Р0503 — сигнал от ДС прерывается.

Как показывает опыт, чаще всего появление этих ошибок связано с плохим контактом в разъеме ДС или повреждением его проводки. Это вполне естественно, особенно учитывая, что трансмиссия подвергается значительным вибрациям во время работы автомобиля.

Однако иногда на панели приборов не отображаются коды ошибок. В таких случаях полезно знать, какие симптомы могут указывать на неисправность датчика скорости:

1. Обороты двигателя колеблются, особенно на холостом ходу; в некоторых ситуациях двигатель может неожиданно глохнуть, если не нажата педаль газа.
2. Спидометр автомобиля либо не функционирует, либо работает нестабильно.
3. Наблюдается увеличение расхода топлива.
4. Общая мощность двигателя снижается (автор видео о причинах неисправностей регулятора и диагностике — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Проверка работоспособности

Если вас интересует, как проверить датчик скорости, существует несколько методов диагностики.

Первый способ:

1. Переведите рычаг коробки передач на пятую передачу и поднимите переднее колесо на домкрат.
2. Отсоедините штекер от контроллера, для этого просто нажмите на фиксаторы и аккуратно извлеките разъем.
3. С помощью провода соедините датчик скорости с аккумулятором и вольтметром.
4. Поверните колесо. Если датчик работает исправно, вы заметите изменение импульсных сигналов в диапазоне от 0.5 до 10 В.

Второй метод аналогичен первому, но вместо вольтметра можно использовать контрольную лампу. При вращении колеса, если датчик в порядке, лампа должна мигать. Еще один вариант — установить заранее исправный датчик и проверить работу двигателя с ним.

Инструкция по замене

Подробная инструкция по замене с иллюстрациями представлена ниже:

1. В первую очередь откройте моторный отсек и отключите аккумулятор. Для удобства рекомендуется снять гофру воздуховода.
2. После того как вы получите доступ к датчику, отсоедините от него штекер с проводами.
3. Теперь аккуратно поверните корпус устройства против часовой стрелки, после чего датчик можно будет снять.
4. Если у вас есть сомнения относительно работоспособности привода регулятора, с помощью ключа на 10 открутите гайку, удерживающую устройство. Используя отвертку с плоским лезвием, подденьте корпус привода датчика.
5. Осторожно извлеките неисправный привод и установите новый. Как видно, схема подключения регулятора достаточно проста.
6. Теперь можно установить новый регулятор. После этого подключите к нему штекер с проводами и не забудьте снова подключить аккумулятор. Провода должны быть надежно закреплены, чтобы избежать проблем с работой датчика в будущем.

Фотогалерея

Ниже вы найдете больше фотографий, иллюстрирующих процесс замены. Как можно заметить, сама процедура довольно проста и не требует специальных знаний, поэтому заменить ДС в домашних условиях вполне реально.

Видео «Наглядная инструкция по замене ДС в домашних условиях»

Внизу представлена наглядная видеоинструкция, которая поможет вам самостоятельно заменить регулятор (автор видео — канал Глазс Сзалг).

Ваз 2114, 2115 замена датчика скорости

Советы по диагностике неисправностей

Диагностика неисправностей датчика скорости на ВАЗ 2114 является важной задачей для поддержания исправности системы управления двигателем и трансмиссией. Датчик скорости отвечает за передачу информации о скорости автомобиля в блок управления, что позволяет оптимизировать работу двигателя и трансмиссии, а также обеспечивает корректную работу других систем, таких как ABS и ESP.

Первым шагом в диагностике неисправностей является визуальный осмотр датчика скорости и его соединений. Необходимо проверить, нет ли механических повреждений, коррозии или загрязнений на контактах. Если соединения выглядят подозрительно, стоит очистить их и убедиться в надежности крепления.

Следующий этап — проверка электрических параметров датчика. Для этого потребуется мультиметр. Необходимо измерить сопротивление датчика, которое должно находиться в пределах, указанных в технической документации. Если сопротивление значительно отличается от нормы, это может указывать на неисправность самого датчика.

Также стоит проверить выходное напряжение датчика при движении автомобиля. Для этого нужно подключить мультиметр к выходным контактам датчика и провести тест на различных скоростях. При исправном датчике напряжение должно изменяться пропорционально скорости автомобиля. Если напряжение остается постоянным или отсутствует, это может свидетельствовать о неисправности датчика или его проводки.

Необходимо также обратить внимание на ошибки, которые могут быть зарегистрированы в блоке управления двигателем. С помощью диагностического сканера можно считать коды ошибок, которые могут указывать на проблемы с датчиком скорости. Если в системе присутствуют ошибки, связанные с работой датчика, это может быть сигналом к его замене или ремонту.

Кроме того, стоит проверить состояние проводки, идущей к датчику скорости. Часто причиной неисправностей становятся поврежденные или перетертые провода, которые могут вызывать обрывы или короткие замыкания. Важно убедиться, что все соединения надежны и не имеют коррозии.

Если после всех проверок датчик скорости продолжает работать некорректно, рекомендуется заменить его на новый. При замене стоит обратить внимание на совместимость нового датчика с системой автомобиля, чтобы избежать дальнейших проблем.

В заключение, диагностика датчика скорости на ВАЗ 2114 требует внимательности и аккуратности. Правильная диагностика и своевременное устранение неисправностей помогут избежать серьезных проблем с системой управления автомобилем и обеспечат его надежную работу.

Совместимость с другими моделями автомобилей

Датчик скорости, установленный на автомобиле ВАЗ 2114, является важным компонентом системы управления двигателем и трансмиссией. Однако его совместимость с другими моделями автомобилей ВАЗ и не только, представляет собой интересный аспект, который стоит рассмотреть более подробно.

Во-первых, стоит отметить, что датчик скорости ВАЗ 2114 имеет аналогичные конструкции с датчиками, используемыми в других моделях ВАЗ, таких как ВАЗ 2108, ВАЗ 2109 и ВАЗ 2110. Это связано с тем, что многие элементы конструкции и системы управления двигателем в этих моделях имеют схожие принципы работы. Например, датчики скорости на этих автомобилях могут использовать одинаковые электрические разъемы и иметь схожие параметры, что позволяет их взаимозаменяемость в случае необходимости.

Во-вторых, совместимость датчика скорости ВАЗ 2114 также может быть расширена за счет использования аналогичных датчиков от других производителей. Некоторые модели автомобилей иностранного производства, такие как Ford или Opel, могут иметь датчики, которые по своим характеристикам и принципу работы схожи с датчиком скорости ВАЗ 2114. Однако при использовании таких датчиков необходимо учитывать возможные различия в электрических характеристиках и разъемах, что может потребовать дополнительных адаптаций.

Кроме того, важно отметить, что при замене датчика скорости необходимо учитывать не только его физические размеры и разъемы, но и параметры, такие как диапазон измеряемых скоростей и точность. Неправильный выбор датчика может привести к некорректной работе системы управления, что в свою очередь может негативно сказаться на общей производительности автомобиля.

Также стоит упомянуть, что при установке датчиков скорости от других моделей или производителей, необходимо следить за совместимостью с программным обеспечением блока управления двигателем. В некоторых случаях может потребоваться перепрограммирование ЭБУ для корректной работы с новым датчиком, что добавляет еще один уровень сложности в процесс замены.

В заключение, совместимость датчика скорости ВАЗ 2114 с другими моделями автомобилей является важным аспектом, который следует учитывать при его замене или ремонте. Знание о возможных аналогах и их характеристиках может значительно упростить процесс обслуживания автомобиля и повысить его надежность на дороге.

Рекомендации по обслуживанию и уходу

Обслуживание и уход за датчиком скорости ВАЗ 2114 являются важными аспектами, которые напрямую влияют на эффективность работы системы управления автомобилем. Датчик скорости отвечает за передачу информации о скорости движения автомобиля в электронный блок управления (ЭБУ), что, в свою очередь, позволяет корректно регулировать работу двигателя и трансмиссии.

Для обеспечения надежной работы датчика скорости рекомендуется регулярно проверять его состояние. Первым шагом в обслуживании является визуальный осмотр датчика на наличие механических повреждений, коррозии или загрязнений. Если датчик установлен в труднодоступном месте, стоит обратить внимание на его крепления и соединения, чтобы избежать возможных проблем с контактами.

Также важно периодически проверять электрические соединения, так как окисление или ослабление контактов могут привести к неправильной работе датчика. Для этого можно использовать специальный очиститель контактов, который поможет удалить загрязнения и восстановить надежный контакт. Если при проверке обнаружены поврежденные провода, их следует заменить.

Кроме того, рекомендуется проводить диагностику системы управления автомобилем с помощью специализированного оборудования. Это позволит выявить возможные ошибки, связанные с работой датчика скорости, и своевременно их устранить. Если в процессе диагностики обнаружены сбои, стоит обратить внимание на параметры, которые передает датчик, и сравнить их с нормами, указанными в технической документации.

Не менее важным аспектом является замена датчика скорости при его выходе из строя. Если датчик не функционирует должным образом, это может привести к неправильной работе трансмиссии, увеличению расхода топлива и даже к повреждению двигателя. Поэтому при первых признаках неисправности, таких как нестабильные показания скорости или отсутствие сигнала, рекомендуется заменить датчик на новый.

В заключение, регулярное обслуживание и внимательное отношение к датчику скорости ВАЗ 2114 помогут обеспечить надежную работу системы управления автомобилем. Следуя вышеуказанным рекомендациям, владельцы автомобилей смогут избежать серьезных проблем и продлить срок службы своего транспортного средства.
