Прикуриватель в автомобилях ВАЗ 2109 и 21099 — это не только устройство для поджигания сигарет, но и элемент, обеспечивающий питание для зарядных устройств и навигаторов. Если прикуриватель перестал работать, это может создать неудобства в поездках. В статье рассмотрим, как самостоятельно диагностировать и устранять неисправности прикуривателя, а также предоставим инструкции по его замене и схему подключения. Это поможет вернуть функциональность устройства и избежать затрат на услуги автосервиса.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях моделей ВАЗ 2108, 2109 и 21099 выполняет несколько функций:

• используется для подкуривания сигарет;
• служит источником питания для различных устройств, таких как видеорегистраторы, навигаторы, антирадары и прочее;
• позволяет заряжать мобильные телефоны, плееры и планшеты.

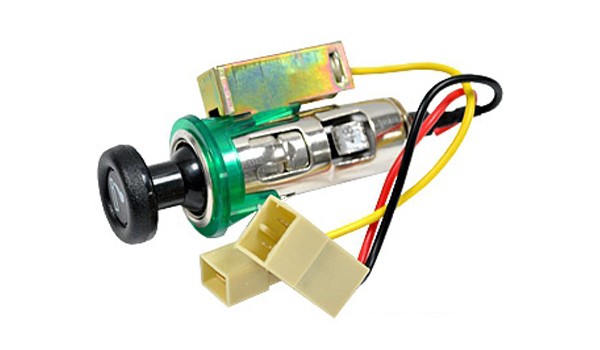

Что касается конструкции, прикуриватель включает в себя:

• корпус, в котором размещены все элементы устройства;
• изолятор;
• клемму для подключения к электрической цепи;
• контакты держателя;
• нагревательный элемент — ключевая часть устройства;
• металлические лапки, которые фиксируют элемент на месте;
• пружину, которая выталкивает прикуриватель из гнезда при его перегреве.

https://youtube.com/watch?v=H203GeFEJmo

Возможные неисправности: признаки и причины

Устройство может не работать по следующим причинам:

1. Сбой в работе предохранителя. Предохранитель, обозначаемый как F4, расположен в блоке под лобовым стеклом в моторном отсеке. Он отвечает не только за функционирование прикуривателя, но и за обогрев заднего стекла, а в некоторых автомобилях также защищает электроцепь магнитолы. Этот предохранитель рассчитан на 20 ампер, что позволяет подключать дополнительные устройства к гнезду.

2. Повреждение или обрыв проводов, что может быть связано с отсоединением кабеля. Электрическая цепь состоит из нескольких элементов, и неисправность может затронуть любой из них. Необходимо проверить проводку на наличие повреждений и, если потребуется, заменить кабели.

3. Проблемы с контактами в самом гнезде устройства. При активном использовании может возникнуть ситуация, когда шайба, через которую подается напряжение на выход устройства, расплавляется. Эта неисправность не поддается ремонту, так как восстановление работоспособности прикуривателя возможно лишь на короткий срок. Поэтому, если контакты повреждены, лучше всего заменить устройство.

Если прикуриватель перестает функционировать, это может проявляться не только в его неработоспособности, но и в неисправности автомагнитолы (видео представлено каналом Автогараж).

Замкнуло прикуриватель перестали работать магнитола и прикуриватель ВАЗ 2110 2111 2112

Интересные факты

Вот несколько интересных фактов о проблемах с автомобильным прикуривателем на ВАЗ 2109 и 21099:

1. Причины неисправности: Одной из самых распространенных причин, по которой прикуриватель не работает, является перегоревший предохранитель. В ВАЗ 2109 и 21099 предохранитель прикуривателя обычно находится в блоке предохранителей под приборной панелью, и его замена может решить проблему за считанные минуты.

2. Проблемы с контактами: Часто прикуриватель может не работать из-за окисления или загрязнения контактов. Регулярная проверка и чистка контактов прикуривателя и его разъема могут значительно продлить срок службы устройства и предотвратить его поломку.

3. Модернизация устройства: Владельцы ВАЗ 2109 и 21099 могут модернизировать прикуриватель, заменив его на более мощный или универсальный USB-адаптер. Это не только решит проблему с зарядкой мобильных устройств, но и позволит использовать прикуриватель для подключения других аксессуаров, таких как компрессоры или обогреватели.

Инструкция по ремонту и замене механизма

Как заменить неисправный прикуриватель на новый?

Следуя схеме подключения, процесс демонтажа и установки выглядит следующим образом:

1. В первую очередь, необходимо открутить по два самореза с правой и левой стороны панели, где расположена магнитола в центральной консоли. Аккуратно извлеките панель, одновременно отсоединяя кнопки управления.
2. Далее, найдите разъем питания для прикуривателя и с помощью контрольки определите положительный провод, после чего извлеките сам штекер. Учтите, что цвет проводов не всегда соответствует их назначению. Если провода перепутаны, аккуратно извлеките их из разъема, нажав отверткой или шилом на специальную защелку. После этого поменяйте их местами, чтобы избежать проблем в будущем. Отогните защелку и установите провода так, чтобы они надежно фиксировались в своем посадочном месте.
3. Затем, если вы хотите подключить предохранитель напрямую, необходимо разрезать провод питания. Это не обязательно, но рекомендуется. Лучше всего сделать новый провод для разъема, так как штатный кабель может быть слишком коротким. Установите предохранитель в электрическую цепь и заизолируйте все изолентой, чтобы устройство не выпало.
4. После этого подключите разъемы и с помощью контрольки проверьте правильность подключения. Убедитесь, что питание и остальные соединения выполнены корректно.
5. Если старый прикуриватель не имел лампочки, вы можете установить ее дополнительно. Для этого используйте провод для подключения к габаритному освещению. Извлеките провод из разъема и подсоедините его к цепи питания лампочки прикуривателя. Место соединения обязательно заизолируйте, затем установите разъем на место.
6. После выполнения этих шагов, верните прикуриватель на демонтированную ранее панель центральной консоли. Вставляйте его с внешней стороны панели, где есть небольшая полость — в нее устанавливается пластиковая часть, затем лампу нужно установить и зафиксировать в пазах. Обратите внимание, что лампа должна фиксироваться непосредственно в пластмассе, а не в полости устройства, иначе это может привести к короткому замыканию.
7. После установки лампы подключите устройство к разъему, не забудьте также подсоединить массу. Затем подключите саму лампу. После сборки проверьте работоспособность устройства. Если все в порядке, установите панель обратно и закрепите ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как вы можете заметить, процесс не представляет собой особой сложности. Прежде чем приступить к замене, важно точно определить контакты и подключить заземление. Замена осуществляется на устройство, соответствующее модели автомобиля.

Видео «Как сделать стационарный двойной прикуриватель»

Подробная инструкция по установке двойного гнезда в стационарном прикуривателе представлена в видео ниже (автор ролика — Андрей Костров).

Двойник прикуривателя + зарядник мобильника. Дешево и просто.

Проверка предохранителей и электрической схемы

Перед тем как приступить к ремонту или замене прикуривателя на ВАЗ 2109 или 21099, необходимо провести тщательную проверку предохранителей и электрической схемы. Это поможет определить, является ли проблема с прикуривателем следствием неисправности в электрической цепи или же сам прикуриватель вышел из строя.

1. Проверка предохранителей

Первым шагом в диагностике неисправности прикуривателя является проверка предохранителей. В автомобилях ВАЗ 2109 и 21099 предохранители находятся в блоке, расположенном под приборной панелью с левой стороны. Для доступа к блоку предохранителей:

• Откройте водительскую дверь и снимите крышку блока предохранителей.
• Обратите внимание на схему, которая обычно находится на внутренней стороне крышки. Она поможет вам определить, какой предохранитель отвечает за работу прикуривателя.

После того как вы нашли нужный предохранитель, выполните следующие действия:

• Извлеките предохранитель с помощью специального инструмента или пинцета.
• Осмотрите его на предмет повреждений. Если предохранитель перегорел, его необходимо заменить на новый с аналогичными характеристиками (обычно это предохранитель на 15 А).

2. Проверка электрической схемы

Если предохранитель в порядке, следующим шагом будет проверка электрической схемы прикуривателя. Для этого вам понадобится схема электропроводки вашего автомобиля, которая может быть найдена в руководстве по эксплуатации или в интернете.

Обратите внимание на следующие моменты:

• Проверьте, нет ли повреждений или обрывов в проводах, идущих к прикуривателю. Это можно сделать визуально, а также с помощью мультиметра.
• Убедитесь, что все соединения надежные и не имеют коррозии. Плохие контакты могут быть причиной отсутствия питания на прикуривателе.
• Проверьте наличие напряжения на выходе прикуривателя с помощью мультиметра. Если напряжение отсутствует, это может указывать на проблему в проводке или в самом переключателе зажигания.

Если вы обнаружили неисправности в проводке или соединениях, их необходимо устранить. В случае, если все проверки не выявили проблем, возможно, что сам прикуриватель требует замены. Однако, прежде чем принимать решение о замене, убедитесь, что все предыдущие шаги выполнены и проблема действительно кроется в самом устройстве.

Советы по выбору нового прикуривателя

При выборе нового прикуривателя для автомобиля ВАЗ 2109 или 21099 важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и долгий срок службы. Ниже представлены основные аспекты, на которые стоит обратить внимание при покупке.

• Совместимость с автомобилем: Убедитесь, что выбранный прикуриватель совместим с вашим автомобилем. Для ВАЗ 2109 и 21099 подойдут стандартные модели, но лучше проверить размеры и характеристики, чтобы избежать проблем с установкой.
• Качество материалов: Обратите внимание на материалы, из которых изготовлен прикуриватель. Лучше выбирать устройства с металлическими контактами, так как они более устойчивы к перегреву и коррозии по сравнению с пластиковыми аналогами.
• Мощность: Убедитесь, что прикуриватель имеет достаточную мощность для подключения ваших устройств. Стандартные прикуриватели обычно имеют мощность 12 В и могут обеспечивать ток до 10 А, что подходит для большинства автомобильных аксессуаров.
• Производитель: Выбирайте прикуриватели от известных и проверенных производителей. Это гарантирует, что вы получите качественный продукт с хорошими отзывами и гарантией. Избегайте слишком дешевых моделей, так как они могут оказаться ненадежными.
• Дополнительные функции: Некоторые прикуриватели могут иметь дополнительные функции, такие как USB-порты для зарядки мобильных устройств, встроенные предохранители или индикаторы работы. Эти функции могут значительно повысить удобство использования устройства.
• Установка: Убедитесь, что прикуриватель легко устанавливается и не требует специальных инструментов. В большинстве случаев достаточно просто вытащить старый прикуриватель и вставить новый на его место.

Следуя этим рекомендациям, вы сможете выбрать качественный и надежный прикуриватель для вашего автомобиля, который прослужит долго и обеспечит стабильную работу всех подключаемых устройств.

Общие рекомендации по обслуживанию автомобильной электроники

Обслуживание автомобильной электроники, включая прикуриватель, является важной частью ухода за автомобилем. Правильное обращение с электроникой поможет избежать многих проблем и продлить срок службы компонентов. Вот несколько рекомендаций, которые помогут вам поддерживать исправность прикуривателя и других электронных устройств в вашем ВАЗ 2109 или 21099.

1. Регулярная проверка состояния предохранителей. Прикуриватель работает через предохранитель, который защищает его от перегрузок. Рекомендуется периодически проверять предохранитель, чтобы убедиться, что он не перегорел. Для этого нужно найти блок предохранителей, который обычно расположен под панелью приборов. Если предохранитель сгорел, замените его на новый с тем же номиналом.

2. Очистка контактов и разъемов. Со временем контакты прикуривателя и разъемы могут загрязняться или окисляться, что приводит к плохому контакту. Регулярно проверяйте и очищайте контакты с помощью изопропилового спирта и мягкой ткани. Это поможет избежать проблем с подключением устройств.

3. Проверка проводки. Если прикуриватель не работает, стоит проверить проводку, идущую к нему. Осмотрите провода на наличие повреждений, перетираний или коррозии. Если вы обнаружили поврежденные участки, их необходимо заменить или отремонтировать.

4. Использование качественных аксессуаров. При использовании прикуривателя для подключения различных устройств, таких как зарядные устройства или компрессоры, выбирайте только качественные и сертифицированные аксессуары. Некачественные устройства могут вызвать перегрузку и повредить прикуриватель.

5. Избегайте перегрузки. Не подключайте к прикуривателю устройства, потребляющие слишком много тока. Обычно максимальная нагрузка для прикуривателя составляет 10-15 ампер. Превышение этого значения может привести к перегреву и выходу из строя как самого прикуривателя, так и проводки.

6. Обращение с прикуривателем. При использовании прикуривателя старайтесь не тянуть за шнур, чтобы не повредить разъем. Убедитесь, что устройство полностью вставлено в прикуриватель, чтобы избежать плохого контакта.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы прикуривателя и избежать неприятных ситуаций на дороге. Если же проблемы с прикуривателем все же возникли, стоит обратиться к специалисту для диагностики и ремонта.
