Прикуриватель на автомобилях ВАЗ 2106 и 2107 — это не только аксессуар для зарядки мобильных устройств, но и важный элемент для запуска двигателя в экстренных ситуациях. Как и любое устройство, прикуриватель может выйти из строя, что вызывает неудобства и может привести к проблемам на дороге. В этой статье рассмотрим устройство прикуривателя, основные причины неисправностей и предоставим пошаговую инструкцию по ремонту и замене, что поможет быстро решить возникшую проблему.

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был создан для того, чтобы водители могли прикуривать сигареты, используя угольки, как это делалось у костра. С момента своего появления конструкция этого устройства осталась неизменной, и оно присутствует даже в первых моделях отечественных автомобилей.

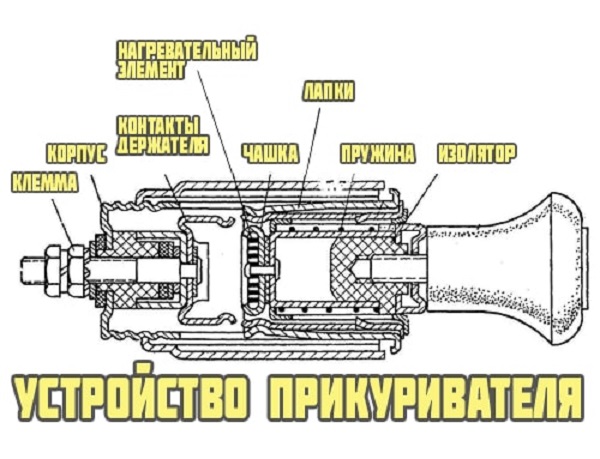

Прикуриватель ВАЗ 2106 состоит из двух основных компонентов: гнезда и патрона. Металлический патрон имеет пластиковую рукоятку, выполненную в виде кнопки. В центре гнезда установлен металлический стержень, который выполняет функцию положительного полюса.

Металлический корпус патрона служит отрицательным полюсом. Между корпусом и металлическим стержнем расположен изолятор, который предотвращает контакт между положительным и отрицательным полюсами. Соединение этих контактов осуществляется через нихромовую спираль, которая выполняет роль нагревательного элемента.

Когда на нагревательный элемент подается ток, он начинает нагреваться до высокой температуры. Как только спираль достигает необходимого уровня нагрева, ток прекращает поступать благодаря тепловому реле. Гнездо для прикуривателя расположено на приборной панели, что обеспечивает удобный доступ для водителя. Оно имеет форму продолговатого углубления с металлической оболочкой, которая выполняет функцию минуса.

Внутри гнезда находится центральный контакт, на который подается положительный ток от аккумулятора. Корпус прикуривателя оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением автомобиля.

Для активации режима нагрева необходимо нажать на ручку, чтобы патрон вошел в гнездо и зафиксировался в нажатом состоянии. Это удерживается биметаллическими пластинами. В этот момент происходит соединение положительного контакта патрона с плюсом гнезда и отрицательного контакта гнезда с минусом патрона. Ток, проходя через спираль, нагревает ее. Нагревательный элемент достигает нужной температуры за 15-20 секунд.

После достижения высокой температуры биметаллические пластины начинают расходиться, слышен характерный щелчок, и патрон возвращается в исходное положение благодаря внутренней пружине.

Если в бортовой сети наблюдается низкое напряжение, патрон будет дольше находиться в гнезде, так как время нагрева увеличится.

С течением времени прикуриватель стал выполнять не только свою первоначальную функцию, но и использоваться в качестве розетки для подключения различных электронных устройств. В прикуриватель можно подключать электрические приборы, которые работают от 12 В бортовой сети.

Производители электроники предлагают широкий ассортимент устройств, которые можно использовать в автомобиле:

• вентиляторы;
• обогреватели;
• пылесосы;
• зарядные устройства для телефонов и других гаджетов;
• приборы для освещения салона и многое другое.

Все дополнительные электроприборы имеют специальный разъем для подключения к прикуривателю. Также появились специальные разветвители, позволяющие подключать несколько устройств одновременно.

Питание прикуривателя осуществляется от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных моделей, происходит через монтажный блок напрямую от аккумулятора без использования реле. Он защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При превышении тока нить в предохранителе плавится, размыкая электрическую цепь и предотвращая возгорание.

К гнезду прикуривателя подключены три провода:

• «минус» — масса;
• «плюс» — подключается через предохранитель от аккумулятора;
• «плюс» — подключен к лампе подсветки, которая работает только при включенном внешнем освещении.

Чтобы избежать ситуации, когда патрон может застрять в гнезде, прикуриватель оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое из таких устройств выполнено в виде легкоплавкой металлической шайбы. Если температура становится слишком высокой, шайба плавится и временно размыкает питание прикуривателя, а в монтажном блоке срабатывает предохранитель, отключая устройство.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен непосредственно в гнезде. Если шайба плавится или предохранитель перегорает, они подлежат замене. В последнее время в качестве предохранителя стали использовать тепловые биметаллические предохранители многоразового использования. При перегреве они размыкают контакты питания, предотвращая перегорание предохранителя, но со временем биметаллический предохранитель остывает и восстанавливает соединение.

Не работает прикуриватель. Поиск причины.

Возможные неисправности: признаки и причины

АП не является надежным соединительным устройством, способным служить долго. Это связано с особенностями его конструкции. Для обеспечения надежной фиксации можно увеличить количество прижимных лапок, однако универсальное решение пока не найдено. На самом деле, АП состоит только из центрального подпружиненного контакта и двух прижимных лапок, которые могут располагаться как глубоко, так и близко.

Пазы для лапок на вилке могут не совпадать с их фактическим расположением. В процессе эксплуатации контакт между вилкой и гнездом может ухудшаться, что приводит к искрению в месте соединения и, как следствие, к возможному короткому замыканию.

Ниже представлены возможные неисправности АП:

1. Вилка плохо фиксируется в гнезде. В такой ситуации водителю приходится удерживать головку в гнезде до полного разогрева, что создает неудобства и небезопасно во время управления автомобилем. Причиной данной неисправности являются усики в гнезде, которые со временем изнашиваются и теряют способность удерживать патрон. Для устранения проблемы достаточно подогнуть усики (автор видео — И не только О рыбалке).

2. Перегорание спирали в патроне. В этом случае проблему можно решить, заменив головку прикуривателя. Также возможно восстановление работоспособности старой спирали путем очистки от копоти и нагара. По правилам, спираль должна нагреваться до красного цвета в течение 20 секунд после включения, после чего головка должна выскакивать. Если это происходит слишком рано или поздно, можно отрегулировать время нагрева, подогнув или разогнув контакты устройства. Если предпринятые меры не помогли, головку следует заменить.

3. Перегорание предохранителя. Обычно причиной перегорания предохранителя становится перегрузка, вызванная подключением нескольких дополнительных устройств через разветвитель. Это увеличивает нагрузку на прикуриватель, который рассчитан на определенную мощность. Кроме того, устройство предназначено для кратковременного использования. При превышении нагрузки и постоянной эксплуатации предохранитель может перегореть. Проблему решают заменой детали в предохранительном блоке. Предохранитель должен быть на 10 А. Не рекомендуется устанавливать деталь с более высоким номиналом, так как это может привести к выгоранию гнезда АП.

4. Обрыв проводки. Работа устройства может нарушаться из-за обрыва проводки. Провода могут защемляться или перетираться в процессе эксплуатации, что приводит к потере контакта. Для обнаружения разрыва можно использовать мультиметр, прозвонив цепь. Найдя место обрыва, необходимо заменить поврежденный участок целым проводом. Провода следует качественно заизолировать, чтобы избежать риска возгорания.

Интересные факты

Вот несколько интересных фактов о том, что делать, если не работает прикуриватель на «Классике» — ВАЗ 2107:

1. Проверка предохранителей: Одной из самых распространенных причин неисправности прикуривателя является перегоревший предохранитель. В ВАЗ 2107 предохранитель для прикуривателя обычно находится в блоке предохранителей под рулевой колонкой. Замена предохранителя — это простая и быстрая процедура, которую может выполнить даже новичок.

2. Проблемы с проводкой: Если предохранитель в порядке, стоит проверить проводку, идущую к прикуривателю. В «Классике» часто встречаются проблемы с окислением контактов или повреждением проводов. Очистка контактов и проверка целостности проводов может решить проблему.

3. Использование мультиметра: Для более опытных автовладельцев полезно использовать мультиметр для диагностики. С его помощью можно проверить наличие напряжения на выходе прикуривателя. Если напряжение отсутствует, это указывает на более серьезные проблемы в электрической системе автомобиля, которые могут потребовать профессионального вмешательства.

Эти шаги помогут вам быстро определить и устранить проблему с прикуривателем на ВАЗ 2107.

3 причины почему не работает прикуриватель на Ваз 2107

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя на ВАЗ 2107 имеют много общего с процедурами для других моделей «вазовской классики», поэтому их можно использовать в качестве примера.

Для выполнения этих действий потребуется следующий набор инструментов:

• отвертки разных размеров;
• плоскогубцы;
• маленькие щипцы или пинцет;
• паяльник с припоем;
• переносная лампа или фонарик;
• изолента;
• хлопчатобумажные перчатки.

Процесс ремонта включает в себя несколько шагов:

1. Начинаем с отключения питания автомобиля, сняв отрицательную клемму с аккумулятора.
2. Внутри салона находим место расположения гнезда прикуривателя и обеспечиваем к нему удобный доступ. Обычно оно находится на центральной консоли, поэтому рекомендуется отодвинуть водительское кресло максимально назад.
3. Извлекаем патрон из гнезда. С помощью фонарика осматриваем внутреннюю часть гнезда и удаляем все посторонние предметы или осколки с помощью пинцета.

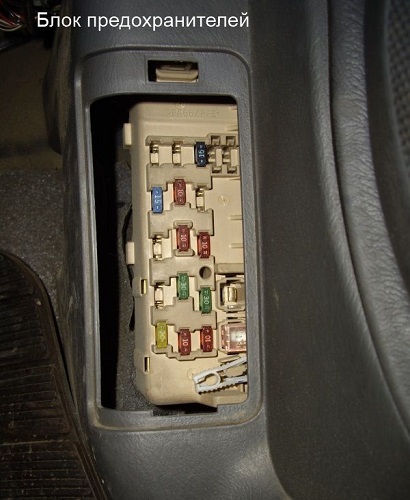

4. Далее проверяем предохранитель, который находится в монтажном блоке. Обычно он располагается под капотом, под приборной панелью или под сиденьем водителя. Открыв предохранительный блок, находим нужный предохранитель, руководствуясь схемой на внутренней стороне крышки или инструкцией по эксплуатации. Извлекаем предохранитель и проверяем его целостность. Если перемычка перегорела, необходимо заменить деталь.
5. Если замена предохранителя не решила проблему, переходим к следующему шагу. Извлекаем прикуриватель. Аккуратно захватываем его ободок плоскогубцами и, не прикладывая усилий, тянем на себя, чтобы не повредить проводку.
6. Осматриваем извлеченный элемент в месте его подключения к прикуривателю. Если обнаружим некачественное соединение или разрыв, следует припаять провод. Также проверяем провода и изоляцию на наличие повреждений. В случае обнаружения потертостей, провод необходимо заизолировать.
7. После проверки работоспособности устройства, возвращаем ободок на его место.

Фотогалерея «Замена АП»

Чтобы заменить адаптер питания, необходимо знать, как подключить прикуриватель. Подробную информацию можно найти в инструкции по эксплуатации.

Для замены розетки выполните следующие шаги:

1. Отключите минусовую клемму аккумулятора.
2. Удалите патрон из розетки.
3. С помощью тонкой отвертки аккуратно отогните фиксирующие лапки.
4. Осторожно подденьте внутреннюю часть розетки и отсоедините разъем.
5. Установите новую розетку и соберите все в обратном порядке.

При замене лампочки прикуривателя сначала извлеките обойму из розетки. Затем замените лампу и верните обойму на место.

Заключение

Оптимальным способом применения прикуривателя является его основное предназначение – поджигать сигареты. При использовании различных устройств необходимо учитывать их мощность и следить за тем, чтобы общая нагрузка не превышала допустимые значения. Важно помнить, что даже при выключенном зажигании, устройства, подключенные к прикуривателю, будут продолжать потреблять электроэнергию. Это может привести к полной разрядке аккумулятора. Не стоит подключать в гнездо прикуривателя ненадежные или плохо собранные штекеры, так как это может вызвать короткое замыкание.

Если возникла проблема, необходимо выяснить ее причину и устранить. Пока неисправность не будет устранена, лучше воздержаться от использования устройства, чтобы избежать риска пожара или короткого замыкания. Если устранить проблему не удается, рекомендуется заменить устройство.

Видео «Замена прикуривателя на Приоре»

В этом видео (автор — В гараже у Сандро) демонстрируется процесс замены АП и лампочки подсветки на автомобиле Лада Приора.

Замена прикуривателя на Приоре и лампы его подсветки

Проверка предохранителей и электрической схемы

Первым шагом в диагностике неисправности прикуривателя на ВАЗ 2107 является проверка предохранителей. Прикуриватель, как и многие другие электрические компоненты автомобиля, защищен предохранителем, который может перегореть в случае короткого замыкания или перегрузки. Для начала необходимо найти блок предохранителей, который обычно располагается под панелью приборов с левой стороны. Важно иметь под рукой руководство пользователя, чтобы точно определить, какой предохранитель отвечает за прикуриватель.

После того как вы нашли нужный предохранитель, его следует визуально осмотреть. Если стеклянная трубка предохранителя повреждена или перегорела, это явный признак того, что предохранитель необходимо заменить. Рекомендуется использовать предохранитель с тем же номиналом, что и оригинальный, чтобы избежать дальнейших проблем с электрической системой.

Если предохранитель цел, но прикуриватель все равно не работает, следующим шагом будет проверка электрической схемы. Для этого потребуется мультиметр, который поможет проверить наличие напряжения на контактах прикуривателя. Сначала необходимо отключить прикуриватель от электрической сети, чтобы избежать короткого замыкания во время проверки.

Подключите мультиметр к контактам прикуривателя и проверьте, есть ли на них напряжение. Если напряжение отсутствует, это может указывать на проблемы с проводкой или соединениями. В таком случае стоит проверить все соединения на наличие коррозии или повреждений, а также проследить за состоянием проводов, идущих к прикуривателю. Иногда проводка может быть повреждена в местах, где она проходит через кузов автомобиля или в местах изгиба.

Если напряжение на контактах присутствует, но прикуриватель по-прежнему не работает, возможно, проблема заключается в самом устройстве. В этом случае стоит разобрать прикуриватель и проверить его внутренние компоненты на наличие повреждений или загрязнений. Часто причиной неисправности может быть окисление контактов или механическое повреждение.

Таким образом, проверка предохранителей и электрической схемы является важным этапом в диагностике неисправности прикуривателя на ВАЗ 2107. Следуя этим шагам, вы сможете выявить и устранить проблему, обеспечив надежную работу прикуривателя в вашем автомобиле.

Советы по выбору и покупке нового прикуривателя

При выборе нового прикуривателя для вашего автомобиля ВАЗ 2107 важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и долгий срок службы. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем

Перед покупкой прикуривателя убедитесь, что он совместим с вашей моделью автомобиля. Для ВАЗ 2107 подойдут стандартные прикуриватели, но лучше всего выбирать модели, которые специально предназначены для автомобилей этой марки. Обратите внимание на размеры и конструкцию, чтобы избежать проблем с установкой.

2. Качество материалов

Прикуриватели могут быть изготовлены из различных материалов. Рекомендуется выбирать модели, сделанные из качественного пластика и металла, которые устойчивы к высоким температурам и механическим повреждениям. Это обеспечит долговечность устройства и его надежную работу в любых условиях.

3. Производитель

Обратите внимание на производителя прикуривателя. Известные бренды, такие как «Тайга», «Автоэлектрика» или «Электроника», обычно предлагают более качественные и надежные изделия. Изучите отзывы пользователей и рейтинги, чтобы выбрать наиболее подходящий вариант.

4. Дополнительные функции

Некоторые современные прикуриватели могут иметь дополнительные функции, такие как USB-порты для зарядки мобильных устройств или встроенные предохранители. Если вы планируете использовать прикуриватель не только для запуска автомобиля, но и для зарядки гаджетов, выбирайте модели с такими возможностями.

5. Цена

Цена прикуривателя может варьироваться в зависимости от бренда, качества и дополнительных функций. Не стоит экономить на этом элементе, так как дешевый прикуриватель может быстро выйти из строя и потребовать замены. Оптимальный вариант — это найти баланс между ценой и качеством.

6. Установка

При покупке нового прикуривателя также стоит обратить внимание на его установку. Некоторые модели могут потребовать дополнительных инструментов или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать повреждений автомобиля.

Следуя этим рекомендациям, вы сможете выбрать качественный и надежный прикуриватель для вашего ВАЗ 2107, который прослужит вам долго и обеспечит бесперебойную работу всех электрических устройств в автомобиле.

Общие рекомендации по обслуживанию электрооборудования автомобиля

Обслуживание электрооборудования автомобиля — это важный аспект, который требует внимания и регулярного контроля. Прикуриватель в автомобиле ВАЗ 2107, как и любое другое электрическое устройство, может выходить из строя по различным причинам. Чтобы избежать неприятных ситуаций, связанных с его неисправностью, следует придерживаться нескольких рекомендаций.

Во-первых, регулярно проверяйте состояние предохранителей. ВАЗ 2107 оснащен предохранителями, которые защищают электрическую цепь прикуривателя. Если прикуриватель не работает, первым делом стоит проверить соответствующий предохранитель. Для этого откройте блок предохранителей, найдите предохранитель, отвечающий за прикуриватель, и осмотрите его на наличие повреждений. Если он перегорел, замените его на новый с аналогичными характеристиками.

Во-вторых, обратите внимание на состояние проводки. Провода, идущие к прикуривателю, могут подвергаться механическим повреждениям или коррозии. Проверьте соединения на наличие окисления, которое может препятствовать нормальному контакту. Если вы обнаружите поврежденные участки проводов, их необходимо заменить или восстановить с помощью изоляционной ленты.

Также стоит проверить сам прикуриватель. Иногда проблема может заключаться в самом устройстве. Извлеките прикуриватель из гнезда и осмотрите его на наличие загрязнений или повреждений. Если контакты загрязнены, аккуратно очистите их. Если прикуриватель не фиксируется в гнезде или не работает даже при подключении к другому источнику питания, возможно, его необходимо заменить.

Не забывайте о регулярной проверке аккумулятора. Слабый заряд или неисправный аккумулятор могут стать причиной того, что прикуриватель не будет работать. Убедитесь, что аккумулятор полностью заряжен и исправен. Если вы заметили, что аккумулятор часто разряжается, возможно, стоит проверить его на наличие утечек тока или заменить на новый.

Кроме того, стоит обратить внимание на использование прикуривателя. Избегайте перегрузки устройства, подключая к нему слишком много электрооборудования одновременно. Это может привести к перегреву и выходу из строя как самого прикуривателя, так и предохранителей.

Наконец, рекомендуется периодически проводить полное техническое обслуживание электрооборудования автомобиля. Это поможет выявить и устранить потенциальные проблемы до того, как они станут серьезными. Регулярные проверки и замены изношенных компонентов помогут обеспечить надежную работу прикуривателя и других электрических систем вашего автомобиля.
