В статье рассмотрим процесс подключения и настройки стеклоподъемников на дверях автомобиля. Установка электрических стеклоподъемников повышает комфорт и функциональность. Предоставим пошаговую инструкцию по установке и обучению системы для корректной работы. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим модернизировать свой автомобиль.

Какие выбрать стеклопоъемники?

Перед тем как приступить к установке и настройке электростеклоподъемников, а также внести их в память блока управления, важно выбрать подходящий тип устройства.

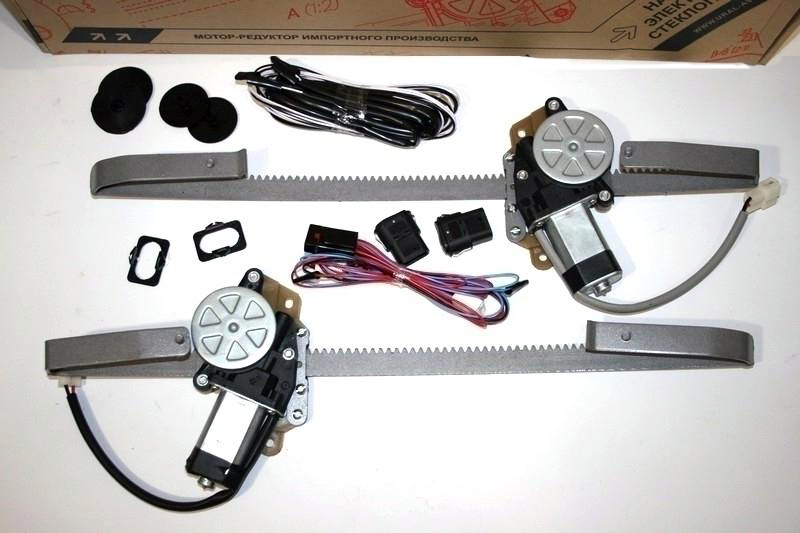

На сегодняшний день в продаже представлены следующие виды электростеклоподъемников:

1. Тросовые. Эти устройства имеют меньшую мощность и работают медленнее по сравнению с другими типами. Однако их установка обойдется дешевле, так как общая стоимость системы ниже. Срок службы таких электроподъемников также меньше, но в случае поломки электродвигателя его можно легко заменить.
2. Речные системы. Установка электростеклоподъемников этого типа потребует больших финансовых вложений, но они работают быстрее, чем тросовые. Стоит отметить, что такие устройства также не отличаются высокой мощностью и нуждаются в регулярном обслуживании, включая смазку.
3. Шарнирно-рычажные системы. По мнению многих экспертов, именно такие электроподъемники стоит устанавливать и настраивать, так как они обеспечивают высокую скорость работы, создают минимальный шум и обладают хорошей мощностью.

Какой тип выбрать — это личное решение каждого. Мы не будем давать рекомендации в этом вопросе, так как и так очевидно, какие устройства обладают большей эффективностью и функциональностью.

Инструкция по подключению

Следует помнить, что установка передних устройств — это довольно сложная задача. Прежде чем начать, оцените свои возможности. Вам необходимо понимать не только процесс установки доводчиков стеклоподъемников и самих электроприводов, но и уметь их регулировать, настраивать и обучать систему. Не каждый автомобилист сможет справиться с этой работой самостоятельно. Подробная инструкция по подключению стеклоподъемников представлена ниже (автор видео — канал irtimidneuss).

Электростеклоподъемники и Центральный замок ВАЗ 2107

Интересные факты

Вот несколько интересных фактов о подключении и настройке «весел» (стеклоподъемников) на дверях автомобиля:

1. Электрическая схема: Подключение стеклоподъемников требует знания электрических схем автомобиля. Важно правильно соединить провода, чтобы избежать короткого замыкания. Обычно для этого используются специальные разъемы, которые обеспечивают надежное соединение и защиту от влаги.

2. Регулировка натяжения тросов: В некоторых системах стеклоподъемников используются тросы для передачи движения от мотора к стеклу. При установке важно правильно отрегулировать натяжение тросов, чтобы избежать заедания стекла и обеспечить его плавное движение.

3. Совместимость с центральным замком: Многие современные стеклоподъемники могут быть интегрированы с системой центрального замка. Это позволяет управлять всеми окнами одновременно с помощью одной кнопки. При установке важно учитывать совместимость компонентов, чтобы обеспечить корректную работу всей системы.

Этапы

Установка универсальных электрических подъемников начинается с изучения схемы подключения. В комплекте должна быть схема, которая поможет вам в процессе. Прежде чем приступить к работе, обязательно отключите аккумулятор.

Как правильно установить и подключить стеклоподъемники:

1. В первую очередь снимите дверные карты. Для этого открутите все винты, снимите ручки и отсоедините клипсы обшивки.
2. Перед тем как демонтировать старый механизм, надежно зафиксируйте стекло. Для этого используйте скотч. Также извлеките все резиновые заглушки из технологических отверстий, через которые будут проходить провода.
3. Установите регулировочную пластину в наклонный паз и закрепите ее с помощью болтов М6. Пластина должна быть прикреплена к кронштейну стекла, будьте внимательны, чтобы не повредить его.
4. Механизм электрического стеклоподъемника необходимо установить в верхнее отверстие в собранном виде. Убедитесь, что устройство надежно закреплено на двери, для этого также понадобятся болты М6 со стопорными шайбами. Обычно для установки требуется три болта, но их количество может варьироваться в зависимости от конструкции.
5. Следующий шаг — извлечение двух пластиковых заглушек из передней панели. Для этого заранее отключите провод от прикуривателя. Затем аккуратно протяните провод через технологическое отверстие в двери и стойках автомобиля. Будьте внимательны, чтобы провода не соприкасались с движущимися частями стеклоподъемника, иначе это может привести к обрыву проводки. При необходимости зафиксируйте провода изолентой и дополнительно обмотайте их.
6. Убедитесь, что вы правильно подключили контакты к переключателю. Подключите их к источнику питания и включите габаритные огни. При этом должна загореться подсветка кнопки стеклоподъемника. Если она не светится, попробуйте поменять контакты местами.
7. Теперь займитесь рычажной системой. Подключите устройство к пластине и стеклу. Убедитесь, что все гайки надежно закручены, так как во время движения они могут ослабнуть. Отрегулируйте устройство так, чтобы стекло находилось в одном положении и было надежно зафиксировано.
8. Далее подключите отрегулированный стеклоподъемник к бортовой сети автомобиля. Чтобы избежать ошибок на этом этапе, внимательно изучите схему проводки вашего автомобиля и схему электрического подъемника.
9. После выполнения всех этих шагов закрепите фиксаторы. Например, можно использовать силиконовый спрей (автор видео — ЛЕША МАСТЕР).

Установка электростеклоподъёмников и доводчиков на Ланос-Сенс.

Программирование и регулировка: особенности

После установки узла необходимо выполнить программирование стеклоподъемников. ЭБУ, в который будет записан этот узел, будет функционировать более эффективно. Процесс обучения стеклоподъемников зависит от марки автомобиля, поэтому универсальной инструкции для всех моделей не существует.

Рассмотрим, как прописать стеклоподъемники на примере автомобиля Форд Фокус:

1. Сначала нажмите кнопку управления стеклоподъемником и дождитесь, пока стекло не поднимется полностью.
2. Затем снова нажмите ту же кнопку и удерживайте ее в этом положении несколько секунд.
3. Теперь опустите стекло, нажав на соответствующую кнопку, пока оно не достигнет нижней точки. Когда стекло окажется в самом низу, отпустите кнопку.
4. Далее поднимите стекло до верхнего положения.
5. После этого опустите стекло и попробуйте поднять его в автоматическом режиме, нажав кнопку один раз, без удерживания. Если это не сработало, повторите весь процесс. Важно отметить, что если процедура выполняется на автомобилях Фокус 2, собранных в России, то она позволит обучить стеклоподъемники только в том случае, если автомобиль оснащен всеми четырьмя стеклоподъемниками. Если же в вашем автомобиле установлены только два стеклоподъемника, данный алгоритм не будет работать.

Цена вопроса

Видео «Пример установки ЭП на автомобиль ВАЗ 2107»

В представленном ниже видео вы найдете подробную инструкцию по установке и подключению ЭП, основанную на примере российского автомобиля ВАЗ 2107. Автором данного материала является Сергей Зукол.

https://youtube.com/watch?v=a1Yto0Eqprw

Советы по выбору места установки

При установке «весел» (стеклоподъемников) в двери автомобиля важно правильно выбрать место для их установки, чтобы обеспечить удобство использования и максимальную функциональность. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Учитывайте эргономику: Место установки должно быть удобно для водителя и пассажиров. Рекомендуется размещать кнопки управления на уровне локтя, чтобы их можно было легко достать, не отвлекаясь от дороги. Также стоит обратить внимание на расстояние до кнопок — они не должны находиться слишком далеко от сидений.

2. Избегайте мест с ограниченным доступом: Убедитесь, что выбранное место не будет перекрыто другими элементами интерьера, такими как подлокотники или ручки дверей. Это обеспечит легкий доступ к кнопкам и предотвратит их случайное нажатие.

3. Проверьте совместимость с другими системами: Если в вашем автомобиле уже установлены другие электронные системы, такие как центральный замок или система сигнализации, убедитесь, что выбранное место для установки «весел» не будет конфликтовать с их работой. Это поможет избежать проблем с электрикой и обеспечит стабильную работу всех систем.

4. Учитывайте особенности конструкции двери: Перед установкой обязательно изучите конструкцию двери вашего автомобиля. В некоторых моделях могут быть скрытые элементы, такие как усилители или проводка, которые могут помешать установке. Также важно учитывать толщину двери, чтобы правильно выбрать крепежные элементы.

5. Подумайте о внешнем виде: Место установки должно гармонично вписываться в общий дизайн интерьера автомобиля. Выбор места, которое будет выглядеть эстетично и не нарушит стиль, поможет сохранить привлекательность вашего автомобиля.

6. Тестирование: После установки обязательно протестируйте работу стеклоподъемников. Убедитесь, что кнопки легко нажимаются, а стекла поднимаются и опускаются без заеданий. Если возникают проблемы, возможно, стоит пересмотреть место установки или провести дополнительные настройки.

Следуя этим рекомендациям, вы сможете выбрать оптимальное место для установки «весел», что обеспечит комфорт и безопасность при использовании стеклоподъемников в вашем автомобиле.

Общие ошибки при установке и их предотвращение

При установке «весел» на дверях автомобиля, или стеклоподъемников, существует ряд распространенных ошибок, которые могут привести к неправильной работе системы или даже повреждению компонентов. Чтобы избежать этих проблем, важно знать о наиболее частых ошибках и способах их предотвращения.

1. Неправильное подключение проводов

Одной из самых распространенных ошибок является неправильное подключение проводов. Каждый провод имеет свое назначение, и если их перепутать, стеклоподъемники могут не работать или работать некорректно. Перед началом установки обязательно ознакомьтесь с схемой подключения, которая обычно прилагается к комплекту. Используйте мультиметр для проверки целостности проводов и их правильного подключения.

2. Игнорирование предохранителей

При установке стеклоподъемников важно не забывать о предохранителях. Если вы не установите предохранитель или выберете неправильный его тип, это может привести к перегрузке системы и выходу из строя как стеклоподъемников, так и других электрических компонентов автомобиля. Убедитесь, что предохранитель соответствует требованиям, указанным в инструкции.

3. Неправильная установка механизма

Некорректная установка механизма стеклоподъемника может привести к его заеданию или поломке. Убедитесь, что все крепления надежно зафиксированы, а механизм установлен в соответствии с инструкцией. Проверьте, чтобы стекло было правильно зафиксировано в направляющих и не имело люфта.

4. Пренебрежение проверкой работоспособности

После завершения установки обязательно проверьте работоспособность стеклоподъемников. Не стоит полагаться на то, что все прошло гладко. Протестируйте каждый стеклоподъемник отдельно, убедитесь, что они открываются и закрываются плавно, без заеданий. Если возникают проблемы, проверьте все подключения и механизмы еще раз.

5. Неправильный выбор компонентов

Использование неоригинальных или неподходящих компонентов может привести к проблемам с работой стеклоподъемников. При покупке комплектующих убедитесь, что они совместимы с вашей моделью автомобиля. Лучше всего использовать оригинальные запчасти или качественные аналоги от проверенных производителей.

6. Игнорирование рекомендаций по обслуживанию

После установки стеклоподъемников важно следить за их состоянием и проводить регулярное обслуживание. Игнорирование этого может привести к преждевременному износу механизмов. Регулярно проверяйте состояние проводов, креплений и самого механизма, а также смазывайте движущиеся части, чтобы обеспечить их долговечность.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно установить и настроить стеклоподъемники на дверях вашего автомобиля, обеспечив их надежную и долгосрочную работу.

Обслуживание и уход за стеклоподъемниками

Стеклоподъемники, как и любое другое оборудование автомобиля, требуют регулярного обслуживания и ухода для обеспечения их надежной и долгосрочной работы. Правильный уход за стеклоподъемниками не только продлевает их срок службы, но и предотвращает возможные поломки, которые могут привести к значительным затратам на ремонт.

Первым шагом в обслуживании стеклоподъемников является регулярная проверка их работы. Убедитесь, что окна поднимаются и опускаются плавно, без заеданий и посторонних звуков. Если вы заметили, что стекло движется с трудом или издает необычные звуки, это может быть признаком необходимости технического обслуживания.

Важно также следить за состоянием уплотнителей окон. Они защищают от попадания влаги и пыли в салон автомобиля. Если уплотнители изношены или повреждены, это может привести к проблемам с работой стеклоподъемников. Регулярно проверяйте их на наличие трещин или других повреждений и при необходимости заменяйте.

Очистка направляющих и механизмов стеклоподъемников — еще один важный аспект ухода. Пыль и грязь могут накапливаться в механизмах, что может привести к их заклиниванию. Для очистки используйте мягкую ткань и специальные чистящие средства, предназначенные для автомобилей. Избегайте использования агрессивных химикатов, которые могут повредить пластиковые или резиночковые детали.

Смазка механизмов стеклоподъемников также играет ключевую роль в их обслуживании. Используйте смазочные материалы, рекомендованные производителем автомобиля, и наносите их на все подвижные части. Это поможет уменьшить трение и износ, а также обеспечит более плавное движение стекол.

Не забывайте о проверке электрических соединений и проводки, особенно если стеклоподъемники работают нестабильно. Убедитесь, что все контакты надежно закреплены, и нет видимых повреждений проводов. Если вы обнаружите проблемы с электрической частью, лучше обратиться к специалисту для диагностики и ремонта.

Наконец, стоит помнить, что использование стеклоподъемников в соответствии с рекомендациями производителя также влияет на их долговечность. Избегайте резкого и частого использования, особенно в условиях низких температур, когда механизмы могут быть заморожены. Постарайтесь не перегружать стеклоподъемники, например, не пытайтесь поднять окно, если оно застряло в каком-либо положении.

Следуя этим простым рекомендациям по обслуживанию и уходу за стеклоподъемниками, вы сможете значительно продлить их срок службы и избежать ненужных затрат на ремонт.
