Датчик скорости — ключевой элемент системы управления автомобилем, передающий информацию о скорости на спидометр и другие системы. Его неисправность может вызвать неправильные показания на приборной панели и сбои в работе трансмиссии. В статье рассмотрим, как самостоятельно проверить и починить датчик скорости, а также разберем его схему, разъем и основные признаки неисправности. Эта информация полезна автовладельцам, стремящимся поддерживать автомобиль в исправном состоянии и избегать дорогостоящего ремонта.

Описание ДС

Как уже упоминалось, основная функция датчика спидометра заключается в точном измерении скорости движения автомобиля. Это устройство позволяет транспортному средству всегда быть в курсе своей скорости. Что касается типов, датчики спидометра могут быть контактными или бесконтактными. В настоящее время большинство наших граждан предпочитают бесконтактные модели. Контактные датчики, несмотря на свои преимущества, имеют один существенный минус — они подвержены загрязнению, что может привести к неточности отображаемых данных.

Конструкция и принцип действия

Конструктивно данная деталь включает в себя:

• привод спидометра;
• корпус;
• контроллер с разъемом для подключения к бортовой сети.

Что касается принципа функционирования, он основан на измерении частоты сигналов от контроллера, расположенного на корпусе трансмиссии или раздаточной коробки. В процессе движения устройства формируются прямоугольные импульсы, минимальное значение которых должно составлять не менее 1 вольта, а максимальное — не менее 5 вольт.

Согласно международным стандартам, контроллер должен генерировать около 6000 таких импульсов на каждый километр пробега. Эти импульсы затем преобразуются в электрический ток, который измеряется с помощью магнитоэлектрического устройства. Важно отметить, что величина тока напрямую зависит от количества сигналов, поступающих за определенный промежуток времени. Таким образом, это значение будет прямо пропорционально скорости движения автомобиля.

Кроме того, благодаря электронной схеме, установленной в приборной панели, осуществляется работа шагового электромотора, который вращает барабаны счетчиков, отображая соответствующую информацию на небольшом экране. На нем можно увидеть как общий, так и суточный пробег автомобиля. При необходимости суточный пробег можно обнулить.

Интересные факты

Вот несколько интересных фактов о том, как самостоятельно проверить и починить датчик скорости:

1. Простота диагностики: Для проверки датчика скорости можно использовать мультиметр. Измеряя сопротивление или напряжение на выходе датчика, можно определить, работает ли он правильно. Если значения не соответствуют норме, это может указывать на неисправность.

2. Часто встречающиеся проблемы: Одной из распространенных причин неисправности датчика скорости является загрязнение или повреждение его соединений. Простая очистка контактов и проверка проводки могут решить проблему без необходимости замены всего датчика.

3. Использование OBD-II сканера: Современные автомобили оснащены системой OBD-II, которая позволяет считывать коды ошибок и данные с датчиков. Подключив сканер, можно быстро определить, есть ли проблемы с датчиком скорости, и получить информацию о его работе в реальном времени, что значительно упрощает диагностику.

Признаки неисправности

Если датчик скорости (ДС) по каким-либо причинам выходит из строя, это может привести к тому, что блок управления не сможет корректно определить скорость автомобиля. Однако это не единственная проблема, так как могут возникнуть и сбои в работе силового агрегата.

Рассмотрим подробнее признаки неисправности, которые могут указывать на выход из строя ДС:

• спидометр на панели приборов либо полностью перестает функционировать, либо показывает неверные значения;
• в работе двигателя, особенно на холостых оборотах, наблюдаются сбои;
• наблюдается увеличение расхода топлива;
• ухудшается работа мотора, силовой агрегат не может развивать необходимую скорость;
• двигатель может неожиданно остановиться во время движения на холостых оборотах, особенно когда водитель пытается выжать сцепление для переключения передачи;
• если автомобиль оснащен бортовым компьютером, на приборной панели может загореться индикатор Check;
• в случае, если автомобиль оборудован дополнительными системами, может выйти из строя и этот элемент;
• в некоторых моделях, например, Лада Калина, выход из строя ДС может также привести к повышенной чувствительности контроллера уровня топлива в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин неисправности, то чаще всего они связаны с повреждением электропроводки автомобиля, поэтому диагностика должна начинаться с проверки состояния контактов и электрических цепей. Возможно, проблема заключается в окисленных или загрязненных контактах, которые необходимо очистить и обработать смазкой, например, Литолом. Обрыв проводки следует искать в первую очередь рядом с разъемом подключения, так как в этом месте провода сгибаются и могут перетираются.

Также причиной неисправности может быть нарушение целостности изоляции проводки в области установки выпускного коллектора. В условиях высоких температур изоляция может расплавиться, что приведет к короткому замыканию. Кроме того, ДС может передавать неверные показания из-за изношенного тросика спидометра. Со временем на нем могут образовываться трещины и разрывы, что также способствует выходу из строя контроллера.

https://youtube.com/watch?v=qiDmZLUuTMI

Проверка работоспособности

Существует несколько методов диагностики датчика скорости (ДС).

Первый способ — использование мультиметра:

1. Сначала необходимо снять ДС.
2. Затем с помощью тестера определите назначение каждого контакта на разъеме, вам нужно найти именно импульсный контакт.
3. После этого подключите положительный щуп тестера к этому контакту, а отрицательный — к кузову автомобиля или силовому агрегату.
4. Далее установите кусок трубки на ось контроллера и начните вращать его на небольшой скорости. Обратите внимание на показания контроллера: чем быстрее вы будете вращать трубку, тем выше будут значения на дисплее тестера и параметр напряжения (автор видео — канал REMONTYCA).

Второй способ — без снятия контроллера:

1. С помощью домкрата поднимите переднее колесо автомобиля. Не имеет значения, какое именно — правое или левое.
2. Подключите тестер к проводке ДС.
3. Затем вручную вращайте колесо и следите за показаниями на дисплее тестера. Если импульсы присутствуют, это свидетельствует о нормальной работе ДС.

Если у вас нет мультиметра, вы можете провести диагностику ДС с помощью контрольной лампочки или любой другой 12-вольтовой лампы.

Процедура проверки аналогична описанному выше методу:

1. Сначала отключите импульсный кабель от ДС.
2. При включенном зажигании с помощью контрольной лампочки найдите положительный и отрицательный контакты.
3. Затем поднимите переднее колесо автомобиля на домкрате.
4. Далее подключите контрольную лампочку к сигнальному проводу. Вращая колесо, следите за лампочкой: если она загорится, это указывает на работоспособность ДС (автор видео — канал PivovarovNikolay).

Что касается обычной 12-вольтовой лампочки, то ее нужно подключить к аккумулятору и сигнальному контакту. Если ДС функционирует исправно, лампочка будет мигать. Если диагностика показала, что ДС работает, необходимо проверить его привод. Для этого поддомкратьте переднее колесо, найдите привод ДС и вращайте подвешенное колесо ногой, контролируя, вращается ли устройство рукой.

https://youtube.com/watch?v=9zbNx0doWqs

Проблема датчика скорости

Инструкция по замене своими руками

Процесс самостоятельной замены выглядит следующим образом:

1. В первую очередь, отключите зажигание, откройте капот и отсоедините клеммы от аккумулятора.

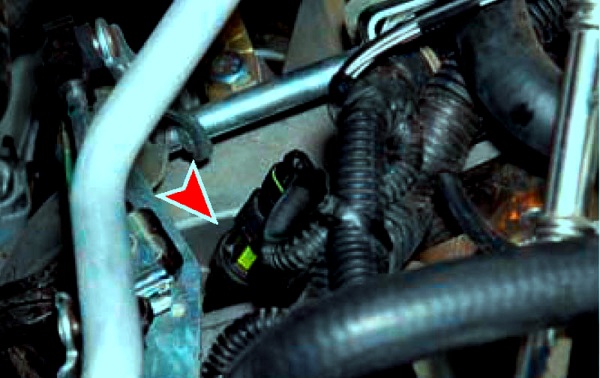

2. Затем вам нужно найти датчик скорости (ДС). Как уже упоминалось, его расположение может варьироваться, поэтому стоит проверить сервисную книжку для уточнения места установки. После того как вы найдете ДС, очистите пространство вокруг него от грязи, чтобы избежать попадания загрязнений в трансмиссию.
3. Отсоедините разъем питания от датчика скорости.
4. Далее вам понадобится гаечный ключ для снятия устройства. Если не удается открутить его с первого раза, не стоит прилагать чрезмерные усилия, так как это может повредить корпус, который обычно сделан из пластика. В таком случае лучше обработать ДС проникающей жидкостью WD-40 и подождать несколько минут.
5. После снятия устройства установите новый контроллер и подключите новый датчик.
6. Если ваш автомобиль оснащен блоком управления, после замены необходимо сбросить его ошибки. Иногда, если ошибка не сброшена, на приборной панели продолжает гореть индикатор, и блок управления может выдавать сигналы о неисправности.

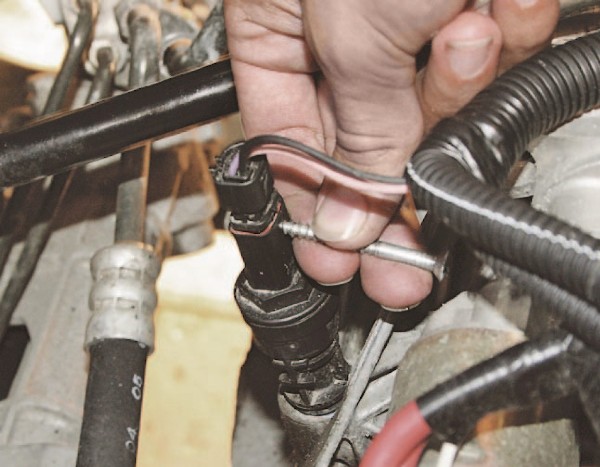

Фотогалерея «Меняем датчик скорости»

Видео «Наглядная инструкция по замене ДС»

Рекомендуем более подробно изучить процесс замены датчика скорости, используя в качестве примера автомобиль ВАЗ 2110 (автор видео — канал «В гараже у Сандро»).

Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими руками

Инструменты и материалы для ремонта

Для успешного ремонта датчика скорости вам понадобятся определенные инструменты и материалы. Подготовка к работе включает в себя сбор необходимых предметов, которые помогут вам выполнить диагностику и устранить неисправности.

1. Основные инструменты:

• Набор ключей и отверток: Вам понадобятся как плоские, так и крестовые отвертки, а также набор гаечных ключей различных размеров для демонтажа датчика.
• Мультиметр: Это устройство поможет вам проверить электрические параметры датчика, такие как сопротивление и напряжение. Убедитесь, что мультиметр работает и имеет достаточный уровень заряда.
• Тестовые провода: Используйте их для подключения мультиметра к датчику и проверки его работы.
• Клещи для обжима: Если вам нужно заменить провода или соединения, клещи помогут вам надежно зафиксировать новые контакты.

2. Дополнительные материалы:

• Изолента: Необходима для изоляции проводов после ремонта или замены. Она защитит соединения от влаги и механических повреждений.
• Смазочные материалы: В некоторых случаях может потребоваться смазка для улучшения работы датчика, особенно если он установлен в условиях повышенной влажности или загрязненности.
• Запасные детали: Если вы планируете заменить датчик, убедитесь, что у вас есть подходящая замена. Проверьте совместимость детали с вашим автомобилем.

3. Средства защиты:

• Перчатки: Рекомендуется использовать перчатки, чтобы защитить руки от грязи и возможных травм.
• Очки: Защитные очки помогут избежать попадания мелких частиц в глаза во время работы.

Собрав все необходимые инструменты и материалы, вы сможете приступить к диагностике и ремонту датчика скорости. Убедитесь, что у вас есть достаточно времени и терпения для выполнения всех этапов работы, чтобы избежать ошибок и обеспечить надежное функционирование устройства после ремонта.

Советы по профилактике неисправностей

Чтобы минимизировать вероятность неисправностей датчика скорости, рекомендуется следовать нескольким простым, но эффективным советам по профилактике. Эти меры помогут не только продлить срок службы устройства, но и снизить риск возникновения серьезных поломок.

• Регулярная проверка соединений: Убедитесь, что все электрические соединения датчика скорости надежны и не имеют коррозии. Периодически проверяйте разъемы и провода на наличие повреждений или износа.
• Чистка датчика: Пыль, грязь и другие загрязнения могут влиять на работу датчика. Регулярно очищайте его поверхность мягкой тканью и, при необходимости, используйте специальные чистящие средства для электроники.
• Контроль за состоянием колес: Датчик скорости часто связан с колесами автомобиля. Убедитесь, что шины находятся в хорошем состоянии, а также проверьте тормоза и подвеску, так как их неисправности могут повлиять на работу датчика.
• Проверка программного обеспечения: В некоторых случаях проблемы с датчиком скорости могут быть связаны с программным обеспечением автомобиля. Регулярно обновляйте прошивку и следите за состоянием бортового компьютера.
• Своевременная диагностика: Если вы заметили какие-либо аномалии в работе датчика скорости, такие как неправильные показания или нестабильная работа, не откладывайте диагностику. Чем раньше вы выявите проблему, тем проще и дешевле будет ее устранить.
• Использование качественных запчастей: При замене датчика скорости или его компонентов выбирайте только качественные и проверенные запчасти. Это поможет избежать повторных поломок и обеспечит надежную работу системы.

Следуя этим рекомендациям, вы сможете значительно снизить риск возникновения неисправностей датчика скорости и обеспечить его стабильную работу на протяжении длительного времени. Помните, что профилактика всегда проще и дешевле, чем ремонт, поэтому не пренебрегайте регулярным обслуживанием вашего автомобиля.

Часто задаваемые вопросы (FAQ)

Как проверить датчик скорости?

Проверка датчика скорости может быть выполнена самостоятельно с использованием базовых инструментов и знаний. Для начала вам понадобятся мультиметр, отвертка и, возможно, некоторые дополнительные инструменты в зависимости от модели вашего автомобиля.

Шаг 1: Подготовка

Перед началом работы убедитесь, что автомобиль находится на ровной поверхности и выключен. Откройте капот и найдите датчик скорости. Обычно он расположен на трансмиссии или на заднем мосту. Ознакомьтесь с руководством пользователя вашего автомобиля для точного местоположения.

Шаг 2: Визуальный осмотр

Проведите визуальный осмотр датчика. Убедитесь, что на нем нет видимых повреждений, коррозии или загрязнений. Проверьте соединения проводов на наличие повреждений или ослабленных контактов. Если вы заметили какие-либо проблемы, это может быть причиной неисправности.

Шаг 3: Проверка сопротивления

Используя мультиметр, установите его на режим измерения сопротивления (Ом). Отсоедините разъем датчика скорости и подключите щупы мультиметра к контактам датчика. Сравните полученные значения с данными, указанными в руководстве пользователя. Если сопротивление значительно отличается от нормы, датчик может быть неисправен.

Шаг 4: Проверка выходного сигнала

Для проверки выходного сигнала подключите мультиметр к разъему датчика скорости, включите зажигание (но не запускайте двигатель) и проверьте, есть ли выходной сигнал. При вращении колеса или вала трансмиссии мультиметр должен показывать изменение напряжения. Если сигнал отсутствует, это может указывать на неисправность датчика.

Шаг 5: Замена датчика

Если вы определили, что датчик скорости неисправен, его замена может быть необходима. Для этого аккуратно отсоедините старый датчик, используя отвертку, и установите новый, следуя инструкциям в руководстве пользователя. Убедитесь, что все соединения надежны и правильно подключены.

Шаг 6: Тестирование

После замены датчика скорости запустите двигатель и проверьте работу системы. Убедитесь, что показания спидометра соответствуют реальной скорости автомобиля. Если все работает корректно, вы успешно проверили и заменили датчик скорости.

Что делать, если датчик скорости не работает?

Если после всех проверок и замены датчика скорость все еще не отображается, возможно, проблема кроется в других компонентах системы, таких как проводка, блок управления или другие датчики. В этом случае может потребоваться более глубокая диагностика с использованием специализированного оборудования.
