Гидроусилитель руля (ГУР) — ключевой элемент системы управления автомобилем, обеспечивающий легкость вождения. Со временем он может начать работать некорректно: руль становится тугим, появляются посторонние звуки или возможна полная потеря управления. В этой статье рассмотрим причины неисправностей ГУР и предоставим пошаговую инструкцию по его ремонту и замене. Вы узнаете, как диагностировать проблему и какие инструменты понадобятся, что поможет сэкономить на услугах автосервиса и восстановить функциональность автомобиля.

Почему не работает гидроусилитель руля?

В таблице представлены основные неисправности, их причины и рекомендации по устранению.

Павел Ковалев поделился информацией о конструкции ГУР и типичных неисправностях, которые могут возникнуть в этих системах.

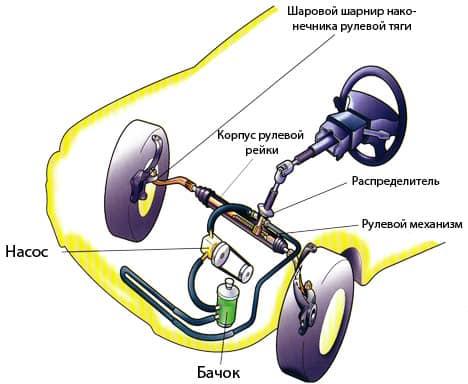

Устройство и принцип работы насоса ГУР. Типичные неисправности.

Диагностика

Ремонт гидроусилителя руля начинается с его проверки. В первую очередь необходимо оценить качество и уровень масла в резервуаре, расположенном под капотом. Если масло не истекло, оно не должно иметь запаха отработки и темных оттенков. Идеальным вариантом является прозрачная жидкость; если же она серого или коричневого цвета, требуется замена. В руководствах по эксплуатации современных автомобилей указано, что масло заливается один раз, однако отсутствие регулярного обслуживания может привести к поломке насоса.

Для диагностики работоспособности системы необходимо запустить двигатель. Важно прислушаться к звукам в области насоса. Если механизм работает исправно, посторонние шумы отсутствуют. Насос предназначен для подачи рабочей жидкости в систему.

Следующие шаги проверки выполняются следующим образом:

1. Рулевое колесо поворачивается влево и вправо до упора. Если при этом слышен вой или жужжание в районе насоса, а звук усиливается при увеличении угла поворота, это может свидетельствовать о поломке механизма. Такие признаки могут указывать на износ подшипников вала. Если эта деталь выходит из строя, это нарушает герметичность системы усилителя, что приводит к образованию пены в расширительном бачке. Жидкость может пузыриться и вытекать из резервуара, обычно при этом она имеет коричневый цвет.
2. При вращении рулевого колеса стоит обратить внимание на работу двигателя на холостом ходу. Если насосный узел неисправен, обороты двигателя будут падать при повороте руля. Если требуется прикладывать дополнительные усилия, это может указывать на износ шаровых опор или поломку поворотных подшипников, расположенных на передних стойках. Изменение усилия на рулевом колесе при увеличении оборотов двигателя также может свидетельствовать о неисправности насоса.
3. Если при вращении руля наблюдается вибрация или биение, это может быть связано с проскальзыванием приводного ремня насоса. Особенно это заметно, если вибрация усиливается при большем угле поворота. Возможно, ремень износился или подшипник работает с дефектами, что может сопровождаться визгом.
4. Смазка в бачке может быть качественной, а уровень жидкости — в норме, при этом в области насоса не должно быть посторонних звуков. Если рулевое колесо стало тугим, это может указывать на заклинивание или залипание перепускного клапана.
5. Диагностика механизма переключения давления проводится, если при повороте рулевого колеса наблюдается разница в прикладываемом усилии, особенно при вращении в разные стороны. Это может указывать на износ механизма переключения давления, что приводит к скачкообразным усилиям.

После установки на автомобиль новой широкой резины на рулевое колесо может возникать дополнительная нагрузка.

Канал «ВсеСам» подробно освещает процесс диагностики системы гидравлического усиления руля на автомобилях.

Диагностика ГУР ч.1 самодельным прибором.

Интересные факты

Вот несколько интересных фактов о замене и ремонте гидроусилителя руля (ГУРа) своими руками:

1. Принцип работы ГУРа: Гидроусилитель руля использует гидравлическое давление для облегчения управления автомобилем. Это достигается за счет насоса, который перекачивает жидкость в систему. Знание принципа работы ГУРа поможет вам лучше понять, какие симптомы могут указывать на его неисправность, и как правильно проводить диагностику.

2. Жидкость для ГУРа: Использование неправильной жидкости для гидроусилителя может привести к серьезным повреждениям системы. Важно всегда проверять спецификации производителя и использовать рекомендованную жидкость. Некоторые автомобили требуют специальной жидкости, которая может отличаться по составу и свойствам.

3. Проверка на утечки: Перед тем как приступить к замене или ремонту ГУРа, стоит тщательно осмотреть систему на наличие утечек. Часто проблемы с ГУРом возникают из-за износа уплотнений или шлангов, и их замена может решить проблему без необходимости полной замены насоса или рулевой рейки.

Устранение неисправностей

Если руль стал жестким и трудным в управлении, вы можете попробовать устранить проблему самостоятельно. Для этого следует придерживаться рекомендаций по ремонту.

Подготовка

Перед началом работы важно подготовить гидроусилитель руля (ГУР):

1. Необходимо очистить систему от загрязнений. Удалите всю грязь, чтобы избежать ее попадания внутрь устройства при отключении патрубков.
2. Из расширительного бачка следует выкачать жидкость. Полностью избавиться от нее не получится, но нужно удалить как можно больше. Для этого подойдет шприц с присоединенным шлангом.
3. С помощью шестигранного ключа на 6 открутите болты муфты рулевого вала, к которым можно добраться из-под днища автомобиля. Перед началом работы отметьте положение устройства относительно вала ГУР.
4. Далее с шлицев нужно снять эластичную муфту, для чего используйте монтировку.
5. От сошки отсоедините рулевые тяги с помощью съемника.
6. Поднимите автомобиль на домкрат, затем с помощью баллонного ключа открутите болты на левом переднем колесе и снимите его.
7. Используя торцевой ключ на 15, ослабьте три винта, которые крепят ГУР к лонжерону. Эти винты находятся со стороны арки колеса. После ослабления два из них нужно полностью демонтировать.
8. Под штуцеры патрубков поставьте емкость для слива масла. Отсоединяйте магистрали по очереди. После этого шланги следует герметизировать, для чего подойдет чистая ветошь.
9. Затем, поддерживая ГУР снизу автомобиля, открутите оставшийся болт. Не забудьте про редукторный узел. Перед началом ремонта устройство нужно тщательно промыть от загрязнений.

Пользователь Misha B поделился опытом демонтажа ГУР на примере автомобиля Mercedes.

снятие ГУР на Mercedes W220

Этапы ремонта гидроусилителя руля

Восстановление гидроусилителя руля (ГУР) требует учета специфики каждой модели автомобиля.

Некоторые насосы можно разобрать практически полностью, в то время как для других моделей предпочтительнее замена целиком. Все зависит от конкретной конструкции системы.

Порядок действий при ремонте ГУР:

1. Для разборки устройства понадобится шестигранный ключ на 6 и контейнер для сбора старого масла. Сначала отсоединяется заглушка со штуцера. Гидроусилитель руля поднимается над емкостью, а для слива масла необходимо вращать сошку.
2. Далее следует снять вал, открутив четыре винта, которые крепят фиксирующую мастику. Для этого потребуется приложить некоторые усилия.
3. Затем отворачивается контргайка регулировочного болта. После этого его нужно прокрутить, чтобы установить в редуктор, что позволит вытолкнуть вал вместе с крышкой устройства и сошкой. Если зазор отсутствует и манжету менять не требуется, этот элемент можно оставить на месте. Откручивается пробка обратного клапана.
4. Извлекается пружина, а клапанная деталь аккуратно вытряхивается.
5. Откручиваются винты крышки. Затем, осторожно прокручивая вал, необходимо немного вытолкнуть верхнюю часть из корпуса. Важно быть внимательным, чтобы не допустить полного откручивания шкива от шариковой гайки.
6. После этого нужно поддеть образовавшуюся щель и извлечь вал с крышкой и поршнем из редуктора. Далее производится демонтаж гайки, для чего следует выкрутить вал и собрать шарики.
7. Освобождается контргайка, после чего подшипниковый элемент полностью выкручивается.
8. Из корпуса поршня извлекается гайка и другие детали. Затем первая разбирается: для этого нужно отогнуть контровку винтов. Элементы крепления выкручиваются, а скоба снимается вместе с двумя частями канала шарикопровода.
9. Проводится диагностика причины неисправности. Зазоры могут возникать из-за люфта в паре вал-шариковая гайка или в подшипниковом механизме, находящемся в крышке. Иногда это связано с проблемами в корпусе поршня.
10. Выполняется регулировка зазоров, возникших из-за ослабления резьбовых соединений, фиксирующих подшипниковые механизмы. Если люфт обнаружен в крышке, нужно ослабить контргайку и затянуть ее до исчезновения люфта, но не переусердствовать, чтобы не повредить устройство. Все операции проводятся на чистой поверхности, чтобы избежать попадания грязи внутрь.
11. В завершение редукторное устройство собирается в обратном порядке. Все трущиеся элементы следует обработать смазкой.

Замена ГУРа

Если восстановить насосное устройство не удалось, потребуется его замена (процесс демонтажа описан ранее):

1. Насос гидроусилителя руля устанавливается с левой стороны двигателя. Он будет приводиться в действие клиновым ремнем от коленчатого вала.
2. С помощью гаечного ключа затягивается второй крепежный болт, находящийся спереди. Шкив фиксируется, после чего устанавливается крепежный элемент через отверстие на валу. В завершение необходимо зафиксировать элемент, расположенный сзади.
3. Подключаются магистрали. При этом важно убедиться, что отверстия трубок свободны от воздуха и посторонних предметов. Рабочая жидкость должна беспрепятственно проходить по шлангам. Необходимо также проверить, чтобы соединение напорной магистрали и насоса было надежно уплотнено. При разборке наконечника патрубка рекомендуется использовать новые уплотнительные кольца.
4. Затягивается гайка, фиксирующая напорную магистраль. На штуцер насоса надевается пароотводный патрубок, после чего подтягивается саморез, фиксирующий этот шланг.
5. Устанавливается приводной ремень вспомогательных узлов.
6. В систему заливается рабочая жидкость. Рекомендуется использовать свежее масло. На первом этапе жидкость заливается в расширительный резервуар до половины объема. Затем, контролируя уровень жидкости, медленно прокручивается рулевое колесо до упора в крайние левое и правое положения. Это действие повторяется до тех пор, пока в бачке не перестанут образовываться пузырьки.
7. Воздух может попадать в систему из-за резкого опускания масла по магистралям. В таком случае нужно подождать около тридцати минут и повторить процесс прокручивания руля, следя за уровнем масла.
8. Запускается двигатель, передняя часть автомобиля не снимается с домкрата. Процедура прокачки рулевого управления повторяется, пока воздух не перестанет выделяться, что должно произойти примерно после трех циклов. Если этого не произошло, следует подождать и повторить процесс.
9. Двигатель останавливается, автомобиль снимается с домкрата. Затем мотор снова запускается, и на холостом ходу прокачка ГУР повторяется. Важно следить за тем, чтобы в системе не образовывались пузырьки. Процесс прокачивания следует повторять при снижении уровня масла более чем на 3 мм, а также при появлении скрипов насоса.
10. На заключительном этапе запускается двигатель, и рулевое колесо прокручивается до упора. При этом необходимо следить за состоянием соединений, чтобы вовремя обнаружить возможные утечки. Если элементы изношены, их следует заменить или подтянуть гайки. После удаления воздуха из магистралей рекомендуется еще раз проверить все места соединений.

Видео «Замена насоса ГУР своими руками»

Канал «Гараж Регион 51» поделился информацией о последовательной замене насосного устройства и особенностях установки реек, используя в качестве примера автомобиль Фольксваген.

Замена насоса ГУР на vw passat b3

Необходимые инструменты и материалы

Перед тем как приступить к замене или ремонту гидроусилителя руля (ГУР), необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит более качественный результат.

Инструменты

• Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно используются ключи на 10, 12, 13, 14 и 17 мм.
• Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепления и разъемы.
• Торцевые головки: Для работы с болтами и гайками, которые могут быть труднодоступными, лучше использовать набор торцевых головок.
• Плоскогубцы: Они пригодятся для снятия хомутов и работы с проводами.
• Ключ для масляного фильтра: Если вы планируете замену масла в системе, этот инструмент будет незаменим.
• Динамометрический ключ: Для точной затяжки болтов, особенно в ответственных местах, рекомендуется использовать динамометрический ключ.
• Лестница или подъемник: Если ваш автомобиль достаточно высок, вам может понадобиться лестница или подъемник для удобного доступа к ГУР.

Материалы

• Гидравлическое масло: Убедитесь, что у вас есть подходящее масло для вашей модели автомобиля. Обычно это масло на основе ATF или специальное гидравлическое масло.
• Фильтр для ГУРа: Если ваша система имеет фильтр, его также следует заменить при ремонте.
• Уплотнительные кольца и прокладки: При замене компонентов системы может потребоваться замена уплотнительных колец и прокладок для предотвращения утечек.
• Чистящие средства: Для очистки деталей и удаления старого масла вам понадобятся чистящие средства, такие как бензин или специальный очиститель.
• Тканевые салфетки: Они пригодятся для удаления излишков масла и поддержания чистоты рабочего места.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс замены и ремонта ГУРа. Не забудьте также ознакомиться с руководством по эксплуатации вашего автомобиля, чтобы учесть все особенности и рекомендации производителя.

Советы по профилактике и обслуживанию ГУРа

Правильное обслуживание и профилактика гидроусилителя руля (ГУР) могут значительно продлить срок его службы и улучшить работу системы. Вот несколько советов, которые помогут вам поддерживать ГУР в хорошем состоянии:

• Регулярная проверка уровня жидкости: Убедитесь, что уровень жидкости в бачке ГУРа находится на оптимальном уровне. Низкий уровень жидкости может привести к перегреву и повреждению насоса. Проверяйте уровень жидкости не реже одного раза в месяц, особенно перед длительными поездками.
• Замена жидкости: Жидкость ГУРа со временем теряет свои свойства, поэтому рекомендуется менять её каждые 30-50 тысяч километров пробега или согласно рекомендациям производителя. Используйте только ту жидкость, которая указана в инструкции по эксплуатации вашего автомобиля.
• Проверка на утечки: Регулярно осматривайте систему на наличие утечек. Обратите внимание на соединения шлангов, насос и рулевую рейку. Утечки жидкости могут привести к снижению давления в системе и ухудшению работы ГУРа.
• Очистка фильтров: Если в вашем автомобиле предусмотрены фильтры для жидкости ГУРа, их необходимо очищать или заменять в соответствии с рекомендациями производителя. Загрязненные фильтры могут привести к засорению системы и ухудшению её работы.
• Проверка шлангов и соединений: Осматривайте шланги на наличие трещин, износа или повреждений. При обнаружении дефектов замените шланги, чтобы избежать серьезных проблем с системой.
• Избегайте перегрева: Не допускайте перегрева двигателя, так как это может негативно сказаться на работе ГУРа. Следите за температурой двигателя и при необходимости проводите его обслуживание.
• Профессиональная диагностика: Если вы заметили какие-либо проблемы с работой ГУРа, такие как шумы, вибрации или затрудненное управление, не откладывайте визит к специалисту. Профессиональная диагностика поможет выявить и устранить проблемы на ранней стадии.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы гидроусилителя руля и обеспечить его надежную работу. Помните, что профилактика всегда проще и дешевле, чем ремонт.

Частые ошибки при ремонте и замене ГУРа

При ремонте и замене гидроусилителя руля (ГУР) многие автолюбители допускают ряд распространенных ошибок, которые могут привести к дополнительным проблемам и затратам. Важно знать о них, чтобы избежать неприятностей и обеспечить правильную работу системы. Рассмотрим основные ошибки, которые следует избегать.

1. Неправильная диагностика неисправностей. Перед тем как приступить к ремонту или замене ГУРа, необходимо точно определить, в чем заключается проблема. Часто владельцы автомобилей начинают замену насоса или рулевой рейки, не проверив уровень жидкости в системе или не убедившись в наличии утечек. Рекомендуется сначала провести полную диагностику, чтобы избежать ненужных затрат.

2. Игнорирование рекомендаций производителя. Каждое транспортное средство имеет свои особенности, и производители рекомендуют определенные жидкости и детали для системы ГУР. Использование неподходящих жидкостей или запчастей может привести к быстрому износу компонентов и снижению эффективности работы системы. Всегда следуйте рекомендациям, указанным в руководстве по эксплуатации вашего автомобиля.

3. Неправильная установка новых компонентов. При замене насоса или других элементов системы ГУР важно следить за правильной установкой. Неправильное положение деталей может привести к их повреждению или неправильной работе системы. Убедитесь, что все крепления затянуты до необходимого момента, а шланги и соединения установлены без перекручиваний и перегибов.

4. Пропуск проверки на наличие утечек. После завершения ремонта или замены компонентов системы ГУР необходимо тщательно проверить все соединения на наличие утечек. Даже небольшая утечка жидкости может привести к серьезным проблемам в будущем. Проверьте уровень жидкости и убедитесь, что он остается стабильным в течение нескольких дней после ремонта.

5. Неправильная прокачка системы. После замены насоса или других элементов системы ГУР необходимо правильно прокачать систему, чтобы удалить воздух. Неправильная прокачка может привести к шуму в системе и снижению эффективности работы. Следуйте инструкциям по прокачке, указанным в руководстве по эксплуатации, чтобы избежать этих проблем.

6. Пренебрежение регулярным обслуживанием. Даже после успешной замены или ремонта ГУРа важно не забывать о регулярном обслуживании системы. Проверяйте уровень жидкости, состояние шлангов и соединений, а также следите за работой системы. Регулярное обслуживание поможет избежать серьезных поломок и продлить срок службы компонентов.

Избегая этих распространенных ошибок, вы сможете успешно выполнить замену или ремонт гидроусилителя руля и обеспечить надежную работу системы на протяжении долгого времени.
