Гидроусилитель руля (ГУР) — ключевой элемент автомобиля, обеспечивающий легкость и точность управления. В статье рассмотрим устройство и принцип работы ГУР, а также его основные компоненты: ремень, бачок, трубки, радиатор и сальник. Понимание работы гидроусилителя поможет в обслуживании и выявлении неисправностей, что повысит безопасность и комфорт вождения.

Экскурс в историю

Первые гидроусилители руля начали устанавливать на автомобили марки Роллс-Ройс еще в 20-х годах XX века. Предшественниками гидроусилителей были пневматические системы, отличавшиеся более простой конструкцией. В то время гидроусилители не получили широкой популярности, и эксперименты с их внедрением были приостановлены на некоторое время.

Возвращение к использованию гидроусилителей произошло во время Второй мировой войны, когда они начали устанавливать на бронетехнику. Спустя несколько лет эта технология стала широко распространенной в автомобилях как европейского, так и американского производства. В целом, с тех пор устройство и принцип работы гидроусилителя остались практически неизменными.

Разновидности гидроусилителей

Любой эксперт подтвердит, что использование гидроусилителя руля особенно актуально в городских условиях — его наличие значительно облегчает выполнение маневров. Однако на загородных трассах преимущества ГУРа становятся менее заметными. При высокой скорости движения водитель теряет ощущение дороги, что может представлять серьезную опасность, особенно в зимний период.

Чтобы устранить этот недостаток, автопроизводители некоторое время применяли рулевые рейки с переменным передаточным отношением. Однако этот подход не смог существенно решить проблемы, связанные с ГУР. В результате было принято решение о внедрении электронных технологий в работу системы. Это новшество стало основой для создания нового подтипа ГУР. Электрогидроусилитель сохраняет все функции и принцип работы своего предшественника, но отличается наличием управляющего модуля и исполнительного элемента — электрического клапана.

Интересные факты

Вот несколько интересных фактов о гидроусилителе руля (ГУР) и его компонентах:

1. Принцип работы: Гидроусилитель руля использует гидравлическое давление для облегчения управления автомобилем. Когда водитель поворачивает рулевое колесо, специальный насос, работающий от двигателя, создает давление в гидравлической системе. Это давление помогает перемещать поршни в рулевой рейке, что значительно снижает усилие, необходимое для поворота колес.

2. Ремень привода насоса: Ремень, который соединяет насос ГУР с двигателем, играет ключевую роль в работе системы. Он передает вращение от коленчатого вала двигателя к насосу, обеспечивая его работу. Если ремень изношен или поврежден, это может привести к снижению эффективности ГУР или даже к его поломке.

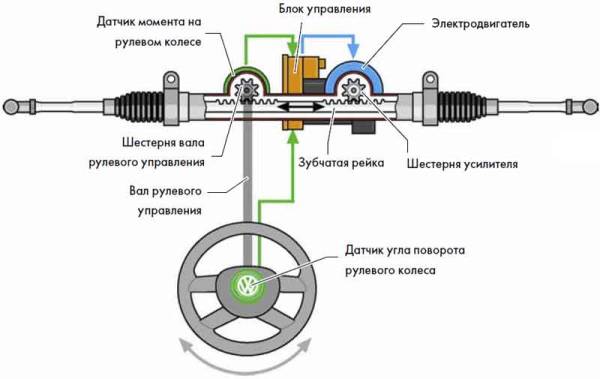

3. Электрический ГУР: В последние годы многие производители автомобилей начали использовать электрические системы усиления руля вместо традиционных гидравлических. Электрический ГУР работает на основе электрических моторов и датчиков, что позволяет более точно регулировать усилие на руле и улучшает топливную экономичность, так как насос не работает постоянно, а включается только при необходимости.

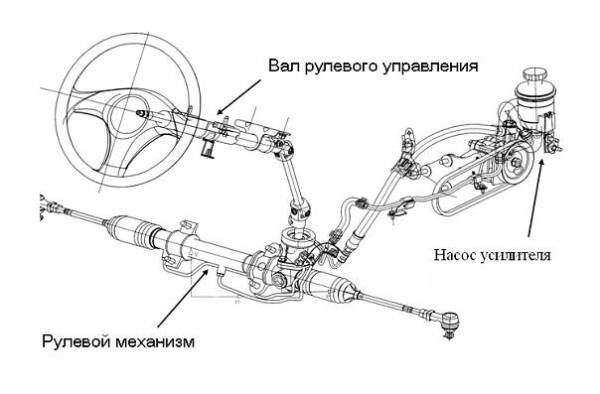

Конструктивные особенности

Предлагаем вам ознакомиться с ключевыми элементами системы гидроусилителя руля (ГУР):

1. Силовой гидравлический цилиндр двойного действия. Этот компонент располагается в рулевой системе, в частности, между приводными элементами и кузовом автомобиля. Он соединяется с золотником и гидроцилиндром. Основная функция силового узла заключается в преобразовании давления рабочей жидкости в движение штока и поршня, которые, в свою очередь, изменяют угол поворота колес.

2. Резервуар для жидкости с подключенными трубопроводами. В этом бачке хранится гидравлическое масло. Для поддержания чистоты жидкости внутри резервуара предусмотрен фильтрующий элемент.

3. Радиатор гидроусилителя руля.

4. Насосное устройство с сальниками и подшипниками, которое крепится к двигателю. Привод насоса осуществляется от коленчатого вала через ременную передачу от шкива. Это устройство создает давление рабочей жидкости.

5. Смазочный материал, находящийся в расширительном бачке. Масло предназначено для смазки движущихся частей и передачи усилия от насоса к цилиндру.

6. Регулятор или редукционный клапан. Этот элемент располагается на рулевой рейке или приводе. Его задача заключается в распределении гидравлической жидкости в нужную полость гидравлического цилиндра или возврате ее в расширительный бачок. Также он контролирует частоту вращения коленчатого вала двигателя, предотвращая превышение допустимого давления масла. Конструкция этого элемента достаточно сложна и включает торсион и золотниковый клапан.

7. Соединительные трубопроводы низкого и высокого давления, которые связывают цилиндр, насосное устройство и распределительный узел. Через эти трубопроводы происходит циркуляция смазочного материала из резервуара в насос и обратно.

Фотогалерея «Основные элементы системы гидроусилителя»

Принцип работы системы основан на перемещении золотника при вращении рулевого колеса. Когда водитель поворачивает руль, насос создает давление в системе, что приводит к перемещению золотника. Этот элемент закрывает один из сливных шлангов, и смазочная жидкость начинает поступать в определенные полости цилиндра. Благодаря гидравлическому воздействию, которое через шток давит на поршень, происходит изменение угла наклона колес.

Когда колеса автомобиля поворачиваются в нужную сторону, это позволяет направить корпус распределительного узла в сторону движения золотника. Как только золотник останавливается, корпуса распределительного узла возвращаются в исходное положение. Смазочная жидкость из нагнетательных шлангов поступает в сливную магистраль, после чего усилитель перекачивает жидкость с помощью насоса. В этот момент колеса автомобиля находятся в прямом положении, и при их повороте вся система изменяется и останавливается.

Если насос выйдет из строя или будет поврежден, это не повлияет на работу системы и управление автомобилем. Усилие от руля будет передаваться на корпус распределительного узла, а затем — на колеса. Гидравлика будет перемещаться из одной плоскости в другую через предпусковой клапан, не создавая препятствий, что позволит водителю продолжать поворачивать рулевое колесо. Единственное отличие заключается в том, что для этого водителю потребуется приложить немного больше усилий (автор видео — Саня Маевский).

Рулевое управление с гидроусилителем

Техническое обслуживание гидроусилителя

Что следует знать о техническом обслуживании гидроусилителя:

1. Приводной ремень, как для автомобилей с кондиционером, так и без него, может стать одной из причин неисправности гидроусилителя руля. Важно регулярно проверять состояние ремня и его натяжение. На нем не должно быть трещин или других повреждений.

2. Также необходимо контролировать уровень жидкости в резервуаре. При низком объеме масла его следует добавить, так как недостаток жидкости может привести к поломке насосного устройства.

3. Следите за состоянием фильтра, который находится в расширительном бачке. Его рекомендуется менять хотя бы раз в год.

4. Если вы заметили осадок в масле, это сигнализирует о необходимости замены расходного материала. Наличие загрязнений негативно сказывается на свойствах жидкости. Когда смазка теряет свои характеристики, это может повредить сальники рейки и вызвать сбои в работе гидроусилителя. Для слива жидкости нужно отсоединить патрубок и открыть крышку резервуара, что позволит быстро удалить жидкость из системы. После заливки новой смазки необходимо провернуть рулевое колесо в крайние положения с открытой пробкой бачка, чтобы избавиться от воздушной пробки.

5. Важно помнить, что в автомобилях с гидроусилителем руля не следует удерживать рулевое колесо в крайних положениях более 5 секунд, так как это может привести к перегреву жидкости в системе.

6. Каждый автовладелец должен периодически проводить визуальную проверку системы, особенно следя за ее герметичностью. Если на шлангах обнаружены следы утечек, это указывает на необходимость ремонта. Все поврежденные патрубки должны быть заменены.

7. Если гидравлический насос вышел из строя, специалисты не рекомендуют продолжать эксплуатацию автомобиля. Это может привести к быстрому износу распределительного узла и поломке компонентов системы рулевого управления (автор видео — канал Ремонт Гидравлики).

Volkswagen Golf Оживил Г.У.Р ( мастер класс)

Недостатки ГУР

Недостатки, присущие гидроусилителям руля:

1. Владельцам автомобилей необходимо периодически проводить проверки системы на наличие повреждений и дефектов.
2. Насос гидроусилителя работает от двигателя, что приводит к снижению его мощности.
3. Гидроусилительные системы не имеют возможности регулировки режимов работы в зависимости от условий эксплуатации автомобиля.

Видео «Как отремонтировать насос ГУР в гаражных условиях?»

В видео ниже представлена детальная пошаговая инструкция по ремонту насоса гидроусилителя руля, включая процесс замены сальника и подшипника. Автором данного ролика является канал Своими руками.

Ремонт насоса гидроусилителя, для всем марок GM

Принцип работы гидроусилителя руля

Гидроусилитель руля (ГУР) представляет собой систему, которая значительно облегчает управление автомобилем, позволяя водителю с легкостью поворачивать рулевое колесо. Принцип работы ГУР основан на использовании гидравлической жидкости, которая передает усилие от руля к колесам, уменьшая физическую нагрузку на водителя.

Основными компонентами системы гидроусилителя являются насос, рулевая рейка, гидравлические шланги и резервуар для жидкости. Насос, как правило, приводится в действие от двигателя автомобиля через ремень. Он создает давление в гидравлической системе, что позволяет жидкости перемещаться по шлангам к рулевой рейке.

Когда водитель поворачивает рулевое колесо, это движение передается на рулевую рейку, которая преобразует вращательное движение в линейное. В зависимости от направления поворота, насос подает гидравлическую жидкость в одну из камер рулевой рейки, что создает дополнительное усилие, помогающее повернуть колеса. Это позволяет значительно снизить усилие, необходимое для управления автомобилем, особенно при маневрировании на низких скоростях.

Ремень, который соединяет насос с двигателем, играет ключевую роль в работе ГУР. Он обеспечивает передачу вращательного момента от двигателя к насосу, что позволяет ему функционировать. Если ремень изношен или ослаблен, это может привести к снижению давления в системе и, как следствие, ухудшению работы гидроусилителя. Регулярная проверка состояния ремня и его замена при необходимости являются важными аспектами обслуживания автомобиля.

Другие детали рулевой рейки, такие как уплотнения и поршни, также имеют важное значение для эффективной работы ГУР. Уплотнения предотвращают утечку гидравлической жидкости, а поршни обеспечивают правильное распределение давления внутри системы. Если уплотнения повреждены или изношены, это может привести к утечкам и снижению эффективности усилителя.

Кроме того, важно следить за уровнем и состоянием гидравлической жидкости. Загрязненная или недостаточная жидкость может вызвать перегрев системы и привести к ее повреждению. Регулярная замена жидкости и очистка системы помогут поддерживать ГУР в исправном состоянии.

В заключение, гидроусилитель руля является важной частью системы управления автомобилем, обеспечивая комфорт и безопасность при вождении. Понимание принципа его работы и регулярное обслуживание всех компонентов, включая ремень и рулевую рейку, помогут сохранить эффективность и надежность системы на протяжении всего срока службы автомобиля.

Проблемы и неисправности ГУР

Гидроусилитель руля (ГУР) является важной частью системы управления автомобилем, обеспечивая легкость и комфортность рулевого управления. Однако, как и любая другая механическая система, ГУР может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на его работе и, соответственно, на управляемости автомобиля.

Одной из наиболее распространенных проблем является утечка жидкости из системы ГУР. Это может происходить из-за износа уплотнителей, повреждений шлангов или соединений. Утечка жидкости приводит к снижению давления в системе, что делает рулевое управление более тяжелым и менее отзывчивым. Важно регулярно проверять уровень жидкости в бачке ГУР и следить за наличием возможных подтеков.

Еще одной распространенной неисправностью является износ насосов ГУР. Насос отвечает за создание давления в системе, и его неисправность может проявляться в виде шумов при повороте руля или в виде затрудненного вращения руля. Если насос начинает издавать посторонние звуки, это может указывать на необходимость его замены или ремонта.

Также стоит обратить внимание на состояние ремня, который приводит в действие насос ГУР. Износ или повреждение ремня могут привести к его проскальзыванию, что, в свою очередь, снизит эффективность работы насоса. Регулярная проверка состояния ремня и его натяжения поможет избежать проблем с ГУР.

Не менее важным аспектом является состояние рулевой рейки. Износ или повреждение рейки может привести к люфту в рулевом управлении, что негативно сказывается на безопасности и управляемости автомобиля. Если вы заметили, что руль стал «болтаться» или не возвращается в нейтральное положение, это может быть признаком неисправности рулевой рейки.

Кроме того, стоит учитывать, что система ГУР может быть чувствительна к качеству используемой жидкости. Некачественная или неподходящая жидкость может привести к коррозии внутренних компонентов системы и, как следствие, к ее выходу из строя. Рекомендуется использовать только те жидкости, которые рекомендованы производителем автомобиля.

В заключение, регулярное обслуживание и диагностика системы ГУР помогут предотвратить многие проблемы и неисправности. Важно следить за состоянием всех компонентов системы, включая насос, ремень, шланги и рулевую рейку, чтобы обеспечить надежную и безопасную работу автомобиля.

Советы по выбору и замене деталей ГУР

При выборе и замене деталей гидроусилителя руля (ГУР) важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и безопасную работу системы. Первым шагом является определение совместимости деталей с конкретной моделью автомобиля. Это можно сделать, обратившись к руководству пользователя или консультируясь с профессионалами в автосервисах.

Одним из основных компонентов ГУР является насос, который отвечает за создание давления в системе. При замене насоса стоит обратить внимание на его производительность и качество. Рекомендуется выбирать детали от проверенных производителей, так как это напрямую влияет на долговечность и эффективность работы системы. Также стоит учитывать, что насосы могут различаться по типу – механические и электрические, и выбор зависит от конструкции автомобиля.

Ремень, который соединяет насос с двигателем, также требует внимательного подхода. При его замене необходимо убедиться, что он правильно натянут и не имеет повреждений. Изношенный или неправильно натянутый ремень может привести к снижению эффективности работы ГУР и даже к поломке насоса. Рекомендуется проверять состояние ремня каждые 10-15 тысяч километров пробега.

Другие важные детали системы ГУР включают в себя шланги и трубки, которые переносят гидравлическую жидкость. При замене этих компонентов стоит обратить внимание на наличие трещин, коррозии или других повреждений. Неправильная установка или использование некачественных материалов может привести к утечкам жидкости, что негативно скажется на работе всей системы.

Также стоит помнить о необходимости периодической замены гидравлической жидкости. Она со временем теряет свои свойства, что может привести к ухудшению работы ГУР. Рекомендуется следовать рекомендациям производителя по срокам и типам жидкости, чтобы избежать проблем с системой.

Наконец, при замене деталей ГУР важно соблюдать все инструкции и рекомендации, чтобы избежать ошибок, которые могут привести к серьезным поломкам. Если у вас нет достаточного опыта, лучше доверить эту работу профессионалам, которые смогут гарантировать правильную установку и настройку всех компонентов системы.
