Гидроусилитель руля (ГУР) — ключевой элемент системы управления автомобилем КАМАЗ, обеспечивающий легкость и точность маневрирования, особенно с тяжелыми грузами. Как и любая механическая система, ГУР подвержен неисправностям, которые могут ухудшить управляемость и безопасность автомобиля. В статье рассмотрим устройство и принцип работы ГУР, а также основные неисправности, с которыми могут столкнуться владельцы КАМАЗа. Вы узнаете, как прокачать систему, устранить воздушные пробки и провести необходимые ремонты, что поможет поддерживать автомобиль в исправном состоянии и избежать затрат на услуги автосервисов.

Характеристика ГУР

Сначала давайте рассмотрим ключевые особенности гидроусилителя руля, установленного на КАМАЗе 6520 или других моделях. Начнем с его назначения и конструкции.

Предназначение

Основная задача системы гидроусилителя руля (ГУР) заключается в значительном снижении усилий, необходимых для вращения рулевого колеса при управлении автомобилем, а также при выполнении различных маневров на низкой скорости. Кроме того, благодаря этой системе водитель будет лучше ощущать управление рулем, когда автомобиль движется на высокой скорости. В случае, если ГУР по каким-либо причинам перестает функционировать, водителю придется прикладывать гораздо больше усилий для поворота руля.

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке гидроусилителя руля на КАМАЗе:

1. Принцип работы гидроусилителя: Гидроусилитель руля на КАМАЗе использует давление масла для облегчения управления. Это позволяет водителю с легкостью поворачивать рулевое колесо, особенно при движении на низких скоростях или при маневрировании. Понимание принципа работы системы поможет в диагностике и ремонте.

2. Регулировка давления: В гидроусилителях руля КАМАЗа часто используется регулятор давления, который может быть настроен для оптимизации работы системы. Неправильная настройка может привести к ухудшению управляемости или повышенному износу компонентов. Регулировка давления может быть выполнена с помощью специального манометра и ключей, что позволяет добиться необходимого уровня усилия на руле.

3. Частые неисправности: Одной из наиболее распространенных проблем с гидроусилителем руля является утечка масла. Это может происходить из-за износа уплотнителей или повреждения шлангов. Регулярная проверка состояния системы и замена изношенных деталей могут значительно продлить срок службы гидроусилителя и улучшить его работу.

Устройство

Теперь кратко рассмотрим конструкцию гидроусилителя руля (ГУР).

Эта система включает в себя следующие ключевые элементы:

1. Распределительное устройство. Этот элемент предназначен для управления потоками рабочей жидкости, в частности, гидравлического масла, в трубопроводах и полостях системы.
2. Гидроцилиндры. Они выполняют функцию преобразования гидравлического давления в механическую работу поршней и штоков.
3. Рабочей жидкостью в данном случае является гидравлическая жидкость. Она обеспечивает передачу усилия от насоса к гидроцилиндру, а также смазывает все движущиеся части и узлы системы.
4. Насос ГУР КАМАЗ. Этот компонент поддерживает необходимое давление для нормальной работы системы и отвечает за циркуляцию рабочей жидкости.
5. Соединительные элементы или трубопроводы. Они служат для объединения всех рабочих компонентов системы в единое целое.
6. Управляющее устройство или электронный блок. С его помощью осуществляется управление и регулировка работы усилителя.

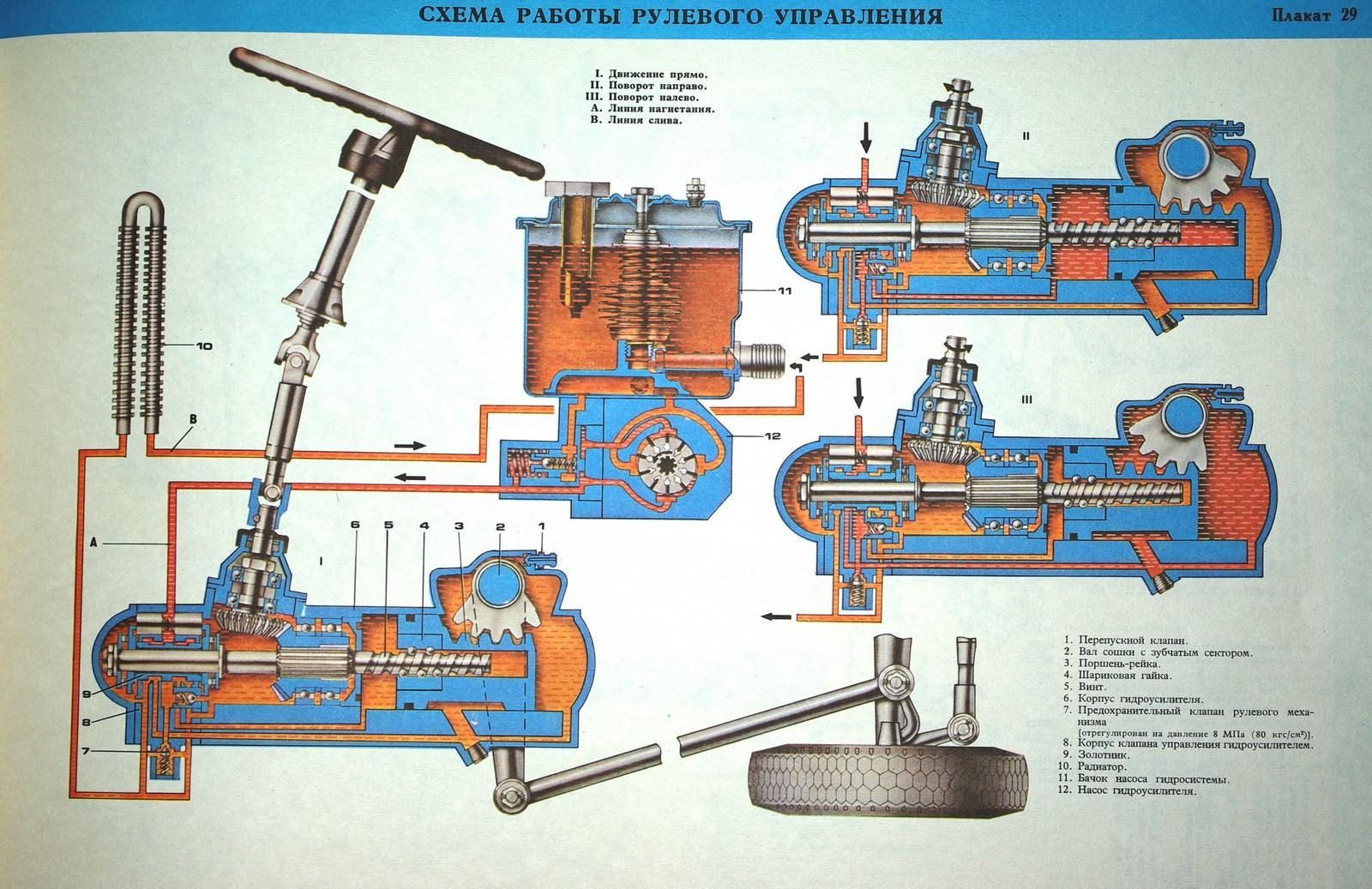

Фотогалерея «Основные элементы системы ГУР»

Особенности работы насоса

Насосное устройство располагается в пространстве между блоками цилиндров. В российских грузовиках применяется привод шестереночного типа, однако само устройство относится к лопастному классу. Согласно техническим характеристикам, этот узел обладает двойным действием, что означает, что за один оборот рулевого колеса он выполняет два цикла всасывания и нагнетания.

Давайте кратко рассмотрим принцип его работы. При повороте руля начинают вращаться лопасти ротора, которые прижимаются к статору. В те моменты, когда лопасти совпадают с отверстиями на корпусе, в них начинает поступать рабочая жидкость. Затем, благодаря этим же лопастям, жидкость проходит в более узкие отверстия, расположенные между статором и ротором.

Когда рабочие поверхности совпадают с отверстиями на распределительном диске, жидкость выходит за его пределы. Далее масло проходит через нижний клапан, при этом в системе создается высокое давление.

Рабочая жидкость, покидая полость за распределительным диском, поступает на лопасти ротора, что приводит к их еще большему прижатию к статору. Процесс закачки и всасывания жидкости происходит одновременно в двух местах. При увеличении оборотов ротора жидкость с поверхности за диском не проходит через калибровочное отверстие. В результате образования давления в системе открывается перепускной клапан, и часть жидкости снова подается через коллектор на всасывающую поверхность (автор видео о замене гидроусилителя на КАМАЗе — Матур Малай).

замена гур КамаЗ 5320 на 4310

Распространенные неисправности ГУР

Необходимо отметить, что ремонт гидроусилителя руля (ГУР) на автомобилях КАМАЗ — это процедура, с которой наши граждане сталкиваются довольно редко. Если водитель будет следовать основным рекомендациям по эксплуатации устройства и регулярно проводить его техническое обслуживание, вероятность поломки значительно снизится. Как показывает практика, чаще всего проблемы с работой гидроусилителя возникают в зимний период. Все неисправности можно условно разделить на механические и гидравлические, и те, и другие могут проявляться в различных частях устройства.

Как известно, гидравлические системы чаще всего дают сбои в условиях низких температур, особенно при резких перепадах температуры. Важно помнить, что насос создает высокое давление, и если вязкость жидкости в системе увеличивается, это может привести к выдавливанию сальников и, соответственно, к утечке. Проблема с сальниками особенно актуальна для автомобилей, владельцы которых не соблюдают правила эксплуатации, например, оставляют машину на стоянке с повернутыми колесами. В результате, после запуска двигателя, давление будет повышаться только с одной стороны, что в конечном итоге приведет к выдавливанию сальника.

Что касается летнего периода, то в это время неисправности чаще всего возникают из-за попадания грязи и пыли в систему. Если какая-либо часть будет разгерметизирована, износ втулок и штоков будет происходить быстрее. Штоки могут быстро ржаветь, что приводит к ускоренному износу втулок. При эксплуатации автомобиля с такой проблемой, спустя несколько сотен километров пробега, между этими элементами образуется значительный люфт, что, в свою очередь, вызывает стук в работе рулевой рейки (автор видео о ремонте системы в гаражных условиях — канал ВОСЕМЬ АТМОСФЕР).

Ремонт рулевого насоса КАМАЗа и как прокачать ГУР

Как удалить воздушную пробку из системы?

Необходимость прокачки гидроусилителя возникает после его заправки или устранения неисправностей в системе. Появление воздуха в магистралях приводит к снижению эффективности работы гидроусилителя, поэтому единственным способом решения проблемы является удаление воздуха.

Итак, как правильно прокачать гидроусилитель:

1. В первую очередь необходимо поднять переднюю часть автомобиля так, чтобы колеса не касались земли. Для этого используйте домкрат и установите опоры под балку с обеих сторон. Начинать прокачку системы, когда колеса находятся на земле, нельзя.
2. Далее снимите крышку заливного отверстия расширительного бачка, который находится под капотом.
3. Затем аккуратно снимите прорезиненный колпачок с перепускного клапана и установите на его головку гибкий патрубок. Открытый конец патрубка опустите в стеклянную емкость объемом не менее полулитра, предварительно заполнив ее рабочей жидкостью наполовину.
4. После этого немного откройте перепускной клапан, примерно на половину оборота.
5. Затем поверните рулевое колесо влево до упора. В это время добавляйте рабочую жидкость в расширительный бачок, пока уровень не перестанет снижаться.
6. Запустите двигатель и, удерживая его на минимальных оборотах, добавляйте немного жидкости в расширительный бачок, следя за тем, чтобы уровень не падал. Продолжайте до тех пор, пока из патрубка, установленного на перепускной клапан, не перестанут выходить пузырьки. После этого закрутите клапан.
7. Далее поверните рулевое колесо до упора вправо, а затем влево. Удерживая его в этом положении, снова откройте перепускной клапан на половину оборота и наблюдайте за выходом пузырьков из патрубка. Когда пузырьки перестанут появляться, закройте клапан.
8. Повторите эту процедуру несколько раз, пока из клапана не начнет выходить чистая жидкость без примесей и пузырьков. Если пузырьки продолжают появляться, повторите процесс, не забывая следить за уровнем рабочей жидкости в расширительном бачке.
9. После завершения прокачки отключите двигатель и снимите патрубок с головки клапана. Установите колпачок на головку, а затем проверьте уровень жидкости в бачке. При необходимости добавьте жидкость. Сборку всех компонентов выполните в обратном порядке.

Видео «Сборка и регулировка гидравлической системы на стенде»

В видео ниже показан процесс сборки и настройки гидроусилителя руля с использованием специализированного стенда (автор ролика — канал Zavod Avtoagregatov).

гур 4331 сборка, регулировка, стенд

Инструменты и материалы для ремонта

Необходимые инструменты

• Набор ключей: Для работы с гидроусилителем руля вам понадобятся как открытые, так и торцевые ключи различных размеров. Рекомендуется иметь ключи от 10 до 24 мм.
• Отвертки: Плоские и крестовые отвертки помогут вам открутить различные крепежные элементы и снять защитные крышки.
• Плоскогубцы: Используются для снятия и установки хомутов, а также для работы с мелкими деталями.
• Динамометрический ключ: Позволяет точно затянуть крепежные элементы до необходимого момента, что особенно важно для обеспечения надежности соединений.
• Набор для снятия и установки подшипников: Если в процессе ремонта потребуется замена подшипников, этот инструмент значительно упростит задачу.

Необходимые материалы

• Гидравлическая жидкость: Обязательно используйте жидкость, рекомендованную производителем. Неправильный выбор жидкости может привести к повреждению системы.
• Уплотнительные кольца и прокладки: При разборке гидроусилителя часто требуется замена уплотнений. Подготовьте новый комплект уплотнительных колец и прокладок.
• Смазочные материалы: Для смазки подшипников и других движущихся частей используйте качественные смазки, которые обеспечат долговечность работы.
• Очиститель для деталей: Перед сборкой рекомендуется очистить все детали от грязи и старой смазки. Это поможет избежать загрязнения новой гидравлической жидкости.

Дополнительные материалы

• Изолента и электрическая лента: Могут понадобиться для изоляции проводов и защиты соединений.
• Картон или тряпки: Для защиты поверхности, на которой вы будете работать, а также для удаления излишков жидкости.
• Контейнер для слива жидкости: Позволит аккуратно слить старую гидравлическую жидкость и избежать загрязнения окружающей среды.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к ремонту и регулировке гидроусилителя руля на КАМАЗе. Важно помнить о безопасности: работайте в перчатках и защитных очках, чтобы избежать травм.

Пошаговая инструкция по замене масла в ГУР

Замена масла в гидроусилителе руля (ГУР) является важной процедурой, которая способствует нормальной работе системы и продлевает срок службы компонентов. В этом разделе мы рассмотрим пошаговую инструкцию по замене масла в ГУР на КАМАЗе.

1. Подготовка к замене масла:
   • Убедитесь, что у вас есть все необходимые инструменты и материалы: ключи, шприц для масла, новое масло для ГУР, емкость для старого масла, тряпки и защитные перчатки.
   • Перед началом работы рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля, чтобы уточнить тип масла, рекомендованный производителем.
2. Слив старого масла:
   • Заглушите двигатель и дайте ему остыть, чтобы избежать ожогов.
   • Найдите сливной болт на насосе ГУР. Обычно он расположен в нижней части насоса.
   • Подставьте емкость под сливной болт и аккуратно открутите его, чтобы слить старое масло. Будьте осторожны, так как масло может быть горячим.
   • После полного слива масла закрутите сливной болт обратно и убедитесь, что он плотно зафиксирован.
3. Заполнение новым маслом:
   • Найдите заливное отверстие для масла в насосе ГУР. Обычно оно находится в верхней части насоса.
   • С помощью воронки или шприца аккуратно залейте новое масло в систему. Убедитесь, что вы используете масло, рекомендованное производителем.
   • Заполняйте масло до уровня, указанного в руководстве, но не переполняйте систему.
4. Проверка уровня масла:
   • После заливки масла запустите двигатель и дайте ему поработать несколько минут. Это позволит маслу распределиться по системе.
   • Остановите двигатель и проверьте уровень масла в бачке. При необходимости добавьте масло до нужного уровня.
5. Проверка на утечки:
   • После завершения замены масла внимательно осмотрите насос и шланги на наличие утечек. Если вы заметили какие-либо подтекания, необходимо устранить их немедленно.
   • Запустите двигатель и поворачивайте рулевое колесо из стороны в сторону, чтобы убедиться, что система работает без посторонних звуков и вибраций.

Следуя этой пошаговой инструкции, вы сможете самостоятельно заменить масло в гидроусилителе руля вашего КАМАЗа, что поможет поддерживать его в исправном состоянии и обеспечит комфортное управление автомобилем.

Советы по профилактике и уходу за ГУР

Гидроусилитель руля (ГУР) является важной частью системы управления автомобилем, обеспечивая легкость и комфорт при вождении. Чтобы продлить срок службы ГУР на КАМАЗе и избежать дорогостоящего ремонта, необходимо соблюдать несколько простых правил профилактики и ухода.

Регулярная проверка уровня жидкости

Одним из основных аспектов ухода за ГУР является регулярная проверка уровня гидравлической жидкости. Низкий уровень жидкости может привести к перегреву и повреждению насоса. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками. Для этого:

• Откройте капот и найдите резервуар для жидкости ГУР.
• Убедитесь, что автомобиль стоит на ровной поверхности.
• Проверьте уровень жидкости по меткам на резервуаре. Если уровень ниже минимальной отметки, добавьте жидкость, соответствующую спецификациям производителя.

Замена жидкости

Со временем гидравлическая жидкость теряет свои свойства, что может негативно сказаться на работе ГУР. Рекомендуется менять жидкость каждые 60 000 километров пробега или раз в два года. Для замены жидкости выполните следующие шаги:

• Слейте старую жидкость из системы через сливной клапан.
• Промойте систему, заполнив её новой жидкостью и запустив двигатель на несколько минут.
• Слейте промывочную жидкость и снова заполните систему свежей жидкостью до нужного уровня.

Проверка шлангов и соединений

Регулярно осматривайте шланги и соединения системы ГУР на наличие трещин, утечек и износа. Поврежденные шланги могут привести к утечке жидкости и снижению эффективности работы ГУР. При обнаружении повреждений замените шланги на новые.

Своевременная диагностика и устранение неисправностей

Если вы заметили изменения в работе ГУР, такие как посторонние звуки, трудности при повороте руля или утечки жидкости, не откладывайте диагностику. Своевременное выявление и устранение неисправностей поможет избежать более серьезных проблем и затрат на ремонт. Рекомендуется обращаться к специалистам, если вы не уверены в своих силах.

Защита от коррозии

Коррозия может негативно сказаться на состоянии компонентов ГУР. Для защиты от коррозии рекомендуется регулярно очищать и обрабатывать металлические части системы специальными антикоррозийными средствами. Это поможет продлить срок службы элементов ГУР и предотвратить их преждевременный выход из строя.

Соблюдение рекомендаций производителя

Каждый производитель автомобилей предоставляет рекомендации по обслуживанию и эксплуатации системы ГУР. Ознакомьтесь с руководством пользователя вашего КАМАЗа и следуйте указанным рекомендациям. Это поможет избежать ошибок и продлить срок службы гидроусилителя руля.

Соблюдение этих простых советов по профилактике и уходу за гидроусилителем руля на КАМАЗе поможет вам избежать многих проблем и обеспечит надежную работу системы управления автомобилем на протяжении долгого времени.
