Регулировка сцепления на автомобиле ВАЗ 2114 — важная процедура для комфортного и безопасного вождения. Правильная настройка педали сцепления улучшает отклик трансмиссии, предотвращает преждевременный износ деталей и повышает надежность автомобиля. В статье рассмотрим процесс регулировки сцепления, предоставим советы и фотографии, чтобы владельцы ВАЗ 2114 могли самостоятельно выполнить эту работу и поддерживать автомобиль в хорошем состоянии.
Строение и функции сцепления
Механический привод ВАЗ 2114, в отличие от гидравлической системы, обладает более простой, но при этом такой же надежной конструкцией. Он включает в себя:
- трос, который можно регулировать по длине и который находится в оболочке;
- педаль, отвечающую за управление сцеплением из салона автомобиля;
- устройство, следящее за положением и свободным ходом педали;
- рычажный механизм, который передает усилие от педали к вилке сцепления.
Внедрение троса в конструкцию ВАЗ 2114 позволило избежать проблем, связанных с гидравликой, таких как частые утечки жидкости.
Признаки неисправности
Явными признаками того, что система сцепления требует настройки, являются:
- трудности при переключении передач;
- посторонние звуки при нажатии на педаль;
- снижение мощности;
- неполное включение сцепления;
- пробуксовка или недостаточный нажим.
Чаще всего для решения проблемы достаточно просто отрегулировать педаль.
| Этап регулировки | Описание действия | Возможные проблемы и решения |
|---|---|---|
| 1. Подготовка | Установите автомобиль на ровную поверхность, затяните ручной тормоз. Заглушите двигатель. | Неровная поверхность может исказить результаты регулировки. |

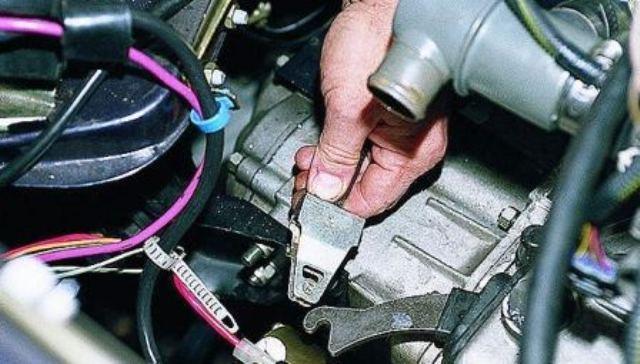

| 2. Доступ к регулировочному узлу | Откройте капот. Найдите трос сцепления, идущий от педали к вилке выключения сцепления. | Трос может быть загрязнен, очистите его. |
| 3. Проверка свободного хода педали | Нажмите на педаль сцепления рукой до появления ощутимого сопротивления. Измерьте расстояние, на которое переместилась педаль. | Нормальный свободный ход: 0.5-2.0 см. Если ход слишком большой или маленький, требуется регулировка. |
| 4. Регулировка свободного хода | На тросе сцепления найдите регулировочную гайку (обычно две контргайки). Ослабьте контргайку. Вращайте регулировочную гайку: по часовой стрелке – уменьшение свободного хода, против часовой – увеличение. | После регулировки затяните контргайку. Не перетягивайте, чтобы не повредить трос. |
| 5. Проверка полного выключения сцепления | Запустите двигатель. Выжмите педаль сцепления до упора. Попробуйте включить первую передачу. | Если передача включается с трудом или с хрустом, сцепление выключается не полностью. Увеличьте свободный ход педали. |
| 6. Проверка полного включения сцепления | На ровной дороге, на первой передаче, плавно отпустите педаль сцепления. Автомобиль должен начать движение без рывков и пробуксовок. | Если автомобиль трогается с рывками или наблюдается пробуксовка (обороты двигателя растут, а скорость нет), сцепление включается не полностью. Уменьшите свободный ход педали. |
| 7. Финальная проверка | Проверьте работу сцепления на всех передачах, в различных режимах движения. Убедитесь в отсутствии посторонних шумов и вибраций. | Если проблемы сохраняются, возможно, требуется замена троса сцепления или других элементов системы. |
Интересные факты
Вот несколько интересных фактов о регулировке сцепления на ВАЗ 2114:
-
Простота регулировки: Регулировка сцепления на ВАЗ 2114 может быть выполнена самостоятельно без специального оборудования. Для этого достаточно иметь под рукой ключи и немного времени. Это делает процесс доступным для многих автолюбителей, что особенно важно для владельцев старых моделей.
-
Влияние на безопасность: Правильная регулировка сцепления не только улучшает комфорт при вождении, но и значительно влияет на безопасность. Неправильно отрегулированное сцепление может привести к пробуксовке, что увеличивает риск аварийных ситуаций, особенно в условиях плохой погоды или на скользкой дороге.
-
Симптомы неправильной регулировки: Если сцепление требует регулировки, это может проявляться в различных симптомах, таких как трудности при переключении передач, скрип или шум при нажатии на педаль сцепления, а также резкое срабатывание сцепления. Обращение внимания на эти признаки может помочь избежать более серьезных проблем с трансмиссией в будущем.
Инструменты
- комплект рожковых ключей;
- комплект накидных ключей;
- пассатижи;
- измерительная линейка.
Подготовительные работы
Сначала важно найти ровную поверхность. Осмотрите тросик на наличие повреждений; если вы заметите изношенные или порванные жилы, его следует заменить. В противном случае, при дальнейшем использовании он может распуститься, что сведет все ваши усилия по ремонту на нет.
Регулировка

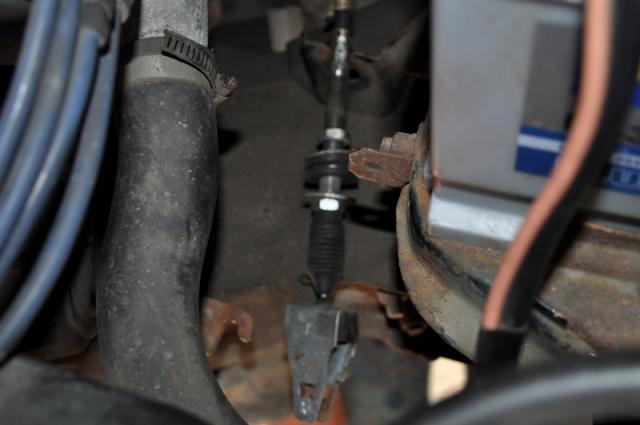

Процесс регулировки достаточно прост и не требует специальных знаний или навыков. Суть процедуры заключается в изменении длины оболочки тросика относительно узла регулировки, что, в свою очередь, влияет на характеристики хода педали. Уменьшая длину оболочки, мы сокращаем рабочий ход педали, а при увеличении длины, соответственно, увеличиваем и ее ход. Важно установить такой момент, при котором педаль будет перемещаться на нужные нам 125-135 миллиметров.
Читайте также:

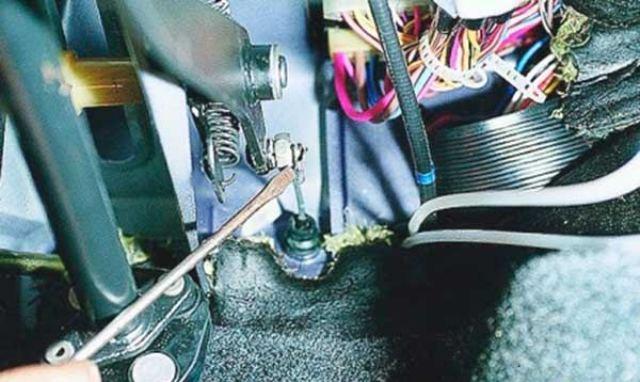

Регулировка длины оболочки тросика ВАЗ 2114 осуществляется с помощью гаек, расположенных на конце узла регулировки. Сначала необходимо ослабить контргайку, а затем либо закручивать, либо откручивать регулирующую гайку. При закручивании гайки педаль будет постепенно подниматься, что приведет к увеличению ее хода. Если же откручивать гайку, то педаль будет опускаться ближе к полу автомобиля. Рекомендуется выполнять эту работу с помощником. После завершения всех манипуляций не забудьте затянуть контргайку.
Также важно убедиться, что тросик свободно перемещается в своем кожухе, нигде не заедает и на нем отсутствуют порванные жилы. Если вы заметили какие-либо из этих проблем, тросик следует подтянуть или заменить.
Проверка
После достижения заданных параметров, установленных производителем для автомобиля ВАЗ 2114, важно убедиться в корректной регулировке сцепления после затяжки контргайки. Для этого следует 2-3 раза полностью выжать педаль сцепления и снова измерить ее ход. Если вы заметили изменения в ходе, процедуру регулировки необходимо повторить. Обычно сцепление начинает «схватывать» примерно в середине хода.
По завершении регулировки важно провести финальную проверку:
- установите автомобиль на ровной поверхности,
- зафиксируйте рычаг стояночного тормоза,
- запустите двигатель и включите передачу,
- затем попробуйте тронуться, не выжимая сцепление.
Если все настроено правильно, двигатель ВАЗ 2114 должен заглохнуть. Если результат отличается, это указывает на необходимость повторной регулировки, то есть следует заново выполнить все действия в соответствии с инструкцией.
Видео «Регулировка сцепления на автомобилях ВАЗ»
В данном видео подробно объясняется процесс настройки системы сцепления на автомобилях марки ВАЗ.
Советы по эксплуатации сцепления
Правильная эксплуатация сцепления на ВАЗ 2114 играет ключевую роль в обеспечении долговечности и надежности работы трансмиссии. Ниже приведены несколько рекомендаций, которые помогут вам продлить срок службы сцепления и избежать его преждевременного износа.
1. Избегайте резкого старта
Резкий старт с места может привести к быстрому износу дисков сцепления. Постарайтесь плавно отпускать педаль сцепления, чтобы избежать пробуксовки и перегрева. Это особенно важно при движении на скользкой или неровной поверхности.
2. Не держите ногу на педали сцепления
Держать ногу на педали сцепления во время движения — это распространенная ошибка, которая может привести к перегреву и износу выжимного подшипника. Постарайтесь полностью отпустить педаль сцепления, когда она не используется, чтобы избежать ненужного напряжения в системе.
3. Регулярно проверяйте уровень жидкости в системе
Убедитесь, что уровень жидкости в гидравлической системе сцепления находится в пределах нормы. Низкий уровень жидкости может привести к неправильной работе сцепления и его износу. При необходимости долейте жидкость, используя рекомендованный производителем тип.
4. Следите за состоянием педали сцепления
Педаль сцепления должна иметь четкий и равномерный ход. Если вы заметили, что педаль стала «мягкой» или «проваливается», это может указывать на проблемы с гидравлической системой или износ сцепления. В таком случае рекомендуется обратиться к специалисту для диагностики.
5. Избегайте перегрузки автомобиля
Перегрузка автомобиля может привести к повышенному износу сцепления. Убедитесь, что вы не превышаете допустимую нагрузку, указанную в технической документации. Это поможет избежать перегрева и преждевременного выхода из строя сцепления.
6. Регулярно проводите техническое обслуживание
Плановое техническое обслуживание автомобиля включает в себя проверку состояния сцепления. Регулярно проверяйте его на наличие износа, а также следите за состоянием других компонентов трансмиссии. Это позволит вам своевременно выявить и устранить проблемы, прежде чем они станут серьезными.
7. Обратите внимание на звуки и вибрации
Если вы заметили необычные звуки или вибрации при работе сцепления, это может быть признаком неисправности. Не игнорируйте эти сигналы, так как они могут указывать на необходимость замены сцепления или других компонентов трансмиссии.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы сцепления на вашем ВАЗ 2114 и обеспечить его надежную работу на протяжении многих километров пробега.
Частота проверки и регулировки
Регулировка сцепления на ВАЗ 2114 — важная процедура, которая обеспечивает правильную работу трансмиссии и продлевает срок службы автомобиля.
-
Читайте также:
Рекомендуется проводить проверку сцепления каждые 10 000 километров пробега. Это позволит своевременно выявить возможные проблемы, такие как износ дисков сцепления или неправильная настройка привода. Если вы заметили, что сцепление стало работать менее эффективно, например, появились пробуксовки или трудности с переключением передач, стоит провести проверку незамедлительно.
Также стоит учитывать условия эксплуатации автомобиля. Если вы часто ездите в городских пробках, на короткие расстояния или в условиях повышенной нагрузки (например, с прицепом), то проверку сцепления следует проводить чаще. В таких случаях рекомендуется проверять состояние сцепления каждые 5 000 километров.
Кроме того, если вы заметили изменения в поведении автомобиля, такие как посторонние звуки при переключении передач или вибрации, это также может быть сигналом о необходимости проверки сцепления. Важно помнить, что игнорирование этих симптомов может привести к более серьезным поломкам и дорогостоящему ремонту.
Регулировка сцепления должна проводиться в условиях, когда автомобиль находится на ровной поверхности и стоит на ручном тормозе. Это обеспечит безопасность и точность выполнения всех необходимых действий. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут провести регулировку качественно и быстро.
В заключение, регулярная проверка и своевременная регулировка сцепления на ВАЗ 2114 — залог надежной работы вашего автомобиля и комфортного вождения. Не забывайте о важности этой процедуры и следите за состоянием сцепления, чтобы избежать неприятных ситуаций на дороге.
Замена сцепления: когда и как
Замена сцепления на ВАЗ 2114 является важной процедурой, которую необходимо выполнять при возникновении определенных признаков износа или неисправности. Сцепление – это ключевой элемент трансмиссии, который отвечает за передачу мощности от двигателя к колесам. Если сцепление работает неправильно, это может привести к ухудшению динамики автомобиля и даже к поломке трансмиссии.
Существует несколько признаков, указывающих на необходимость замены сцепления:
- Пробуксовка сцепления: Если при ускорении двигатель начинает «крутиться», но скорость автомобиля не увеличивается, это может свидетельствовать о том, что сцепление изношено.
- Трудности при переключении передач: Если передачи включаются с трудом или с хрустом, это может быть признаком неисправности сцепления.
- Необычные звуки: Скрип, стук или другие посторонние звуки при нажатии на педаль сцепления могут указывать на проблемы с механизмом.
- Педаль сцепления: Если педаль сцепления стала слишком жесткой или, наоборот, слишком легкой, это также может быть признаком необходимости замены.
Процесс замены сцепления на ВАЗ 2114 включает несколько этапов:
- Подготовка: Перед началом работы необходимо подготовить все необходимые инструменты и запчасти. Вам понадобятся: набор ключей, домкрат, подставки, новое сцепление, а также смазка для подшипников.
- Снятие коробки передач: Для доступа к сцеплению необходимо снять коробку передач. Для этого отключите аккумулятор, отсоедините все необходимые кабели и провода, а затем открутите крепления коробки.
- Снятие старого сцепления: После того как коробка передач снята, открутите болты, крепящие сцепление к маховику. Аккуратно снимите диск сцепления и выжимной подшипник.
- Установка нового сцепления: Установите новый диск сцепления на маховик, убедившись, что он правильно выровнен. Установите выжимной подшипник и затяните все крепления согласно рекомендациям производителя.
- Сборка: Установите коробку передач на место, подключите все провода и кабели, затем подключите аккумулятор.
- Проверка работы: После завершения сборки проведите тест-драйв, чтобы убедиться, что сцепление работает корректно и нет посторонних звуков.
Замена сцепления – это достаточно сложная процедура, требующая определенных навыков и знаний. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать возможных ошибок и последующих проблем с трансмиссией.
