В статье рассмотрим процесс замены датчиков на Нивах, в частности, модели ВАЗ 21214. Замена датчиков, например, датчика скорости, важна для поддержания работоспособности автомобиля. Вы узнаете о необходимых инструментах, пошаговых инструкциях и особенностях, которые помогут выполнить эту работу самостоятельно, сэкономив время и деньги на сервисе.
Характеристика и особенности замены регуляторов
На автомобилях отечественного производства, таких как УАЗ и Нива, используются различные датчики, которые необходимы для передачи данных на приборную панель. Кроме того, некоторые из этих датчиков выполняют дополнительные задачи. Каждый из них имеет свои уникальные характеристики, касающиеся процесса демонтажа и установки.
https://youtube.com/watch?v=Ghzz6V5Ht3k

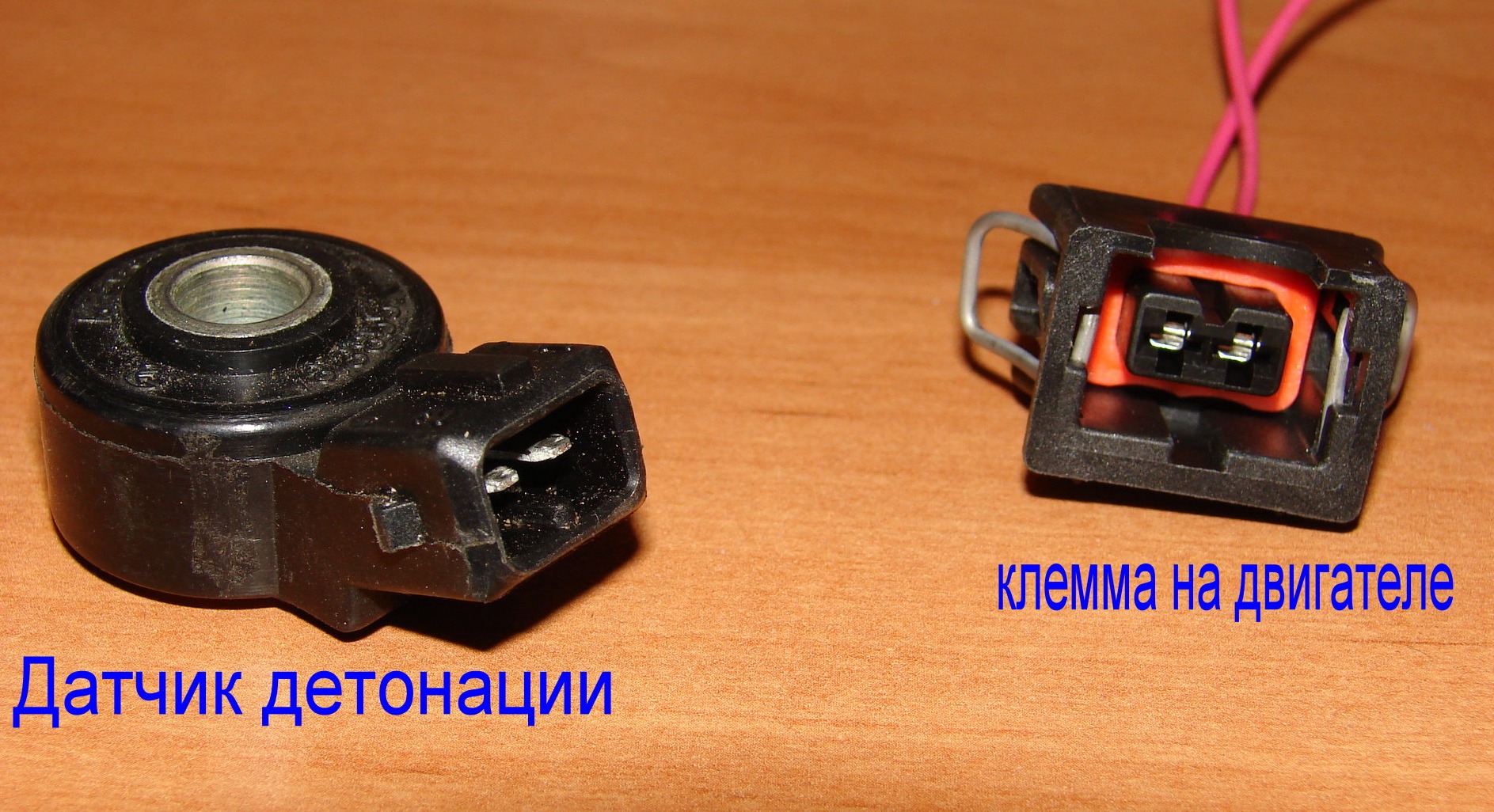

Детонации
Детонация представляет собой процесс взрывного сгорания топлива в двигателе, вызванный самовозгоранием. Эта проблема часто встречается у внедорожников, таких как Нива.
Внутри блока цилиндров располагается пьезокерамический элемент, который выполняет роль детонационного датчика. Его основная задача заключается в передаче сигнала контроллеру, который в свою очередь автоматически корректирует угол опережения зажигания. Это позволяет устранить детонацию. Кроме того, контроллер, опираясь на данные датчика, сигнализирует о возникновении неисправности с помощью индикатора на приборной панели.
Снятие датчика детонации на Ниве можно выполнить, используя лишь отвертку и ключ на «13». Сначала отсоедините колодку, нажав на фиксатор, а затем открутите болт с помощью ключа.
| Датчик | Нюансы замены своими руками | Инструменты и материалы |
|---|---|---|
| Датчик массового расхода воздуха (ДМРВ) | — Расположение: Между воздушным фильтром и дроссельной заслонкой. — Особенности: Чувствителен к загрязнениям. Не рекомендуется чистить самостоятельно, лучше заменить. — Симптомы неисправности: Повышенный расход топлива, нестабильные обороты, потеря мощности, черный дым из выхлопной трубы. — Нюансы: Отсоединить клемму аккумулятора. Аккуратно снять разъем и крепления. Установить новый датчик, убедившись в плотном прилегании. |
Отвертка (крестовая/шлицевая), ключ на 10 (для клеммы аккумулятора), новый ДМРВ. |
| Датчик положения дроссельной заслонки (ДПДЗ) | — Расположение: На корпусе дроссельной заслонки. — Особенности: Отвечает за определение угла открытия дроссельной заслонки. — Симптомы неисправности: Провалы при нажатии на газ, плавающие обороты холостого хода, рывки при движении. — Нюансы: Отсоединить клемму аккумулятора. Открутить два винта крепления. Снять старый датчик, установить новый, соблюдая правильное положение. Возможно потребуется адаптация (сброс ЭБУ). |
Отвертка (крестовая), ключ на 10 (для клеммы аккумулятора), новый ДПДЗ. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | — Расположение: На головке блока цилиндров или в корпусе термостата. — Особенности: Отвечает за показания температуры на приборной панели и коррекцию топливоподачи. — Симптомы неисправности: Неправильные показания температуры, проблемы с запуском двигателя (особенно на холодную), повышенный расход топлива. — Нюансы: Отсоединить клемму аккумулятора. Слить часть охлаждающей жидкости (если датчик расположен низко). Открутить датчик ключом. Установить новый, затянуть, долить антифриз. |
Ключ рожковый/накидной (размер зависит от датчика), емкость для слива антифриза, новый ДТОЖ, антифриз. |
| Датчик фаз (ДПРВ) | — Расположение: На головке блока цилиндров, обычно рядом с распредвалом. — Особенности: Отвечает за синхронизацию работы форсунок и зажигания. — Симптомы неисправности: Двигатель не заводится или глохнет, потеря мощности, ошибки по датчику фаз. — Нюансы: Отсоединить клемму аккумулятора. Открутить болт крепления. Аккуратно извлечь старый датчик, установить новый, убедившись в правильной ориентации. |
Ключ рожковый/накидной (размер зависит от датчика), ключ на 10 (для клеммы аккумулятора), новый ДПРВ. |
| Датчик скорости | — Расположение: На коробке передач. — Особенности: Отвечает за показания скорости на приборной панели и работу ЭБУ. — Симптомы неисправности: Не работает спидометр, некорректная работа АКПП (если есть), ошибки по датчику скорости. — Нюансы: Отсоединить клемму аккумулятора. Отсоединить разъем. Открутить крепление (обычно один болт). Извлечь старый датчик, установить новый. |
Ключ рожковый/накидной (размер зависит от датчика), ключ на 10 (для клеммы аккумулятора), новый датчик скорости. |
| Датчик детонации | — Расположение: На блоке цилиндров. — Особенности: Отвечает за обнаружение детонации и корректировку угла опережения зажигания. — Симптомы неисправности: Потеря мощности, повышенный расход топлива, «звон» двигателя, ошибки по датчику детонации. — Нюансы: Отсоединить клемму аккумулятора. Отсоединить разъем. Открутить болт крепления. Установить новый датчик, затянуть с рекомендованным моментом (важно для правильной работы). |
Ключ рожковый/накидной (размер зависит от датчика), ключ на 10 (для клеммы аккумулятора), новый датчик детонации, динамометрический ключ (желательно). |
Интересные факты
Вот несколько интересных фактов о датчиках и нюансах их замены на знаменитых автомобилях Нива:
-
Разнообразие датчиков: На Нивах используется несколько типов датчиков, включая датчики температуры охлаждающей жидкости, датчики давления масла и датчики кислорода. Каждый из них играет важную роль в работе двигателя и системах управления, поэтому их замена требует внимательности и понимания.
-
Совместимость запчастей: Многие владельцы Нив выбирают неоригинальные датчики, что может привести к проблемам с совместимостью. Например, датчики от других моделей ВАЗ могут подойти, но важно проверять характеристики и разъемы, чтобы избежать проблем с установкой и работой.
-
Замена без специального оборудования: Замена датчиков на Нивах часто не требует сложного инструмента. Например, для замены датчика температуры охлаждающей жидкости достаточно иметь ключи и немного терпения. Однако стоит помнить, что перед заменой необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники.
Эти факты подчеркивают как важность правильной диагностики и замены датчиков, так и доступность этого процесса для владельцев Нив, которые предпочитают заниматься ремонтом самостоятельно.
Распредвала
Эта деталь необходима для определения углового положения механизма газораспределения относительно коленчатого вала. Информация, получаемая с этого датчика, передается в систему управления двигателем и используется для настройки впрыска топлива и зажигания.
Читайте также:
Эксперты рекомендуют заменять эту деталь каждые 100 тысяч километров или раз в пять лет. Это связано с тем, что она подвергается постоянным температурным колебаниям, что может негативно повлиять на ее функционирование. К сожалению, самостоятельно выявить неисправность этого датчика довольно сложно, так как для этого потребуется осциллограф и специализированное оборудование.
Скорости
В автомобиле Нива 21214 установлен электронный, или безтросовый, датчик скорости. Его главная задача заключается в передаче данных о скорости движения на спидометр. Этот прибор располагается на коробке переключения передач, а именно на задней части раздаточной коробки.
Чтобы заменить датчик, вам нужно будет получить доступ к автомобилю снизу, используя яму или другой подходящий метод.
- Сначала отожмите пластиковый фиксатор и аккуратно снимите клемму с проводами.
- Затем с помощью гаечного ключа отвинтите датчик. Если он не поддается, не стоит применять силу. Скорее всего, причина в коррозии. В этом случае поможет растворитель WD-40: нанесите его на соединение и подождите некоторое время.
- Установите новую деталь, следуя обратной последовательности.

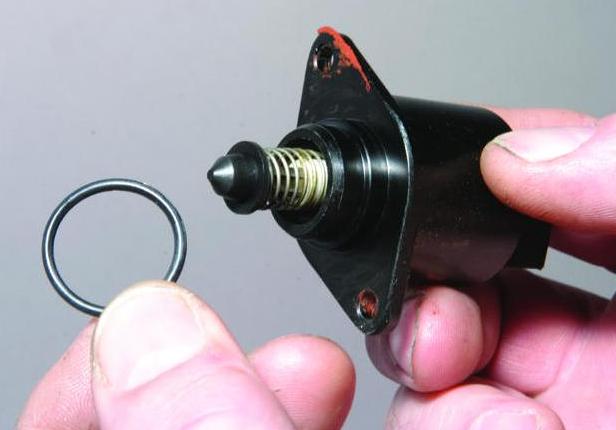

Холостого хода
Датчик холостого хода, также известный как регулятор (РХХ), располагается на дроссельной заслонке.
- Сначала необходимо отсоединить колодку с проводами, для этого нужно отжать фиксатор. Затем открутите два болта с помощью крестовой отвертки.
- После этого аккуратно извлеките датчик.
- При установке выполните все действия в обратной последовательности.
Уровня топлива
Этот датчик необходим для отображения уровня оставшегося бензина в вашем автомобиле. В некоторых ситуациях он может выйти из строя, и тогда потребуется его замена.
Для начала вам нужно будет убрать коврики и заднее сиденье, чтобы получить доступ к люку, под которым находится бензобак. Люк представляет собой металлическую пластину, закрепленную 12 саморезами. Открутите их и аккуратно снимите люк, приподняв его и выдвинув вперед.
Теперь перед вами откроется бензобак и бензонасос. Снимите разъем с бензонасоса, предварительно подложив тряпку или ветошь, чтобы предотвратить попадание бензина на поверхность. Рекомендуется слить 5-7 литров топлива из бака, если он полный, перед тем как продолжить.
Датчик располагается в углублении в верхней части бензобака. Отсоедините колодку проводов, нажав на штекер, а затем извлеките сам датчик. Установка нового датчика осуществляется в обратном порядке.

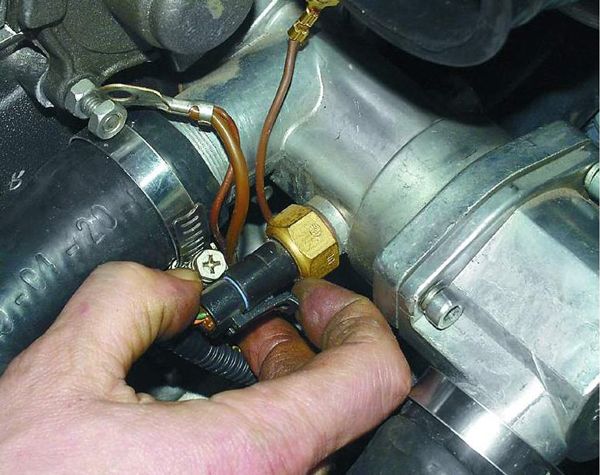

ДТОЖ
Данный датчик предназначен для измерения температуры охлаждающей жидкости. Его показания также используются системой управления для активации вентилятора. Таким образом, на автомобилях Нива датчик температуры охлаждающей жидкости и датчик включения вентилятора выполняют одинаковую функцию. Однако на других моделях автомобилей эти компоненты могут быть разными.
Вы сможете найти этот датчик на блоке цилиндров. Для его снятия сначала необходимо слить охлаждающую жидкость. Затем отсоедините провод. Сам датчик откручивается с помощью накидного ключа на «21». При установке нового датчика рекомендуется смазать его резьбу герметиком и выполнить все действия в обратном порядке.
Видео «ВАЗ замена датчика фазы»
В данном видео Иван Васильевич делится информацией о том, как заменить определитель фазы.
Температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ТОЖ) является одним из ключевых элементов системы охлаждения двигателя автомобиля Нива. Он отвечает за измерение температуры жидкости, которая циркулирует в системе охлаждения, и передает данные на приборную панель, а также в блок управления двигателем. Правильная работа этого датчика критически важна для предотвращения перегрева двигателя и обеспечения его эффективной работы.
Замена датчика температуры охлаждающей жидкости на Ниве может показаться сложной задачей, но с правильным подходом и инструментами это можно сделать самостоятельно. Важно помнить, что перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
Для замены датчика вам понадобятся следующие инструменты:
- Набор ключей и головок
- Отвертка
- Новый датчик температуры охлаждающей жидкости
- Уплотнительное кольцо (если требуется)
- Ткань или бумажные полотенца для удаления жидкости
Процесс замены датчика можно разбить на несколько этапов:
- Подготовка автомобиля: Убедитесь, что двигатель остыл, чтобы избежать ожогов. Откройте капот и найдите датчик температуры охлаждающей жидкости, который обычно расположен на блоке цилиндров или в районе термостата.
- Слив охлаждающей жидкости: Перед снятием датчика рекомендуется слить часть охлаждающей жидкости, чтобы избежать ее вытекания при демонтаже. Для этого откройте кран на радиаторе или используйте сливной шланг.
- Снятие старого датчика: Отсоедините электрический разъем от датчика, аккуратно потянув за него. Затем с помощью ключа или головки открутите датчик, поворачивая его против часовой стрелки.
- Установка нового датчика: Перед установкой нового датчика проверьте его на наличие повреждений и убедитесь, что уплотнительное кольцо в хорошем состоянии. Установите датчик на место, закручивая его по часовой стрелке до упора, но не переусердствуйте, чтобы не повредить резьбу.
- Подключение разъема: Подключите электрический разъем к новому датчику, убедившись, что он надежно зафиксирован.
- Заполнение системы охлаждения: После установки датчика заполните систему охлаждающей жидкости, если вы ее слили. Убедитесь, что уровень жидкости находится в пределах нормы.
- Проверка работы: Запустите двигатель и дайте ему поработать несколько минут. Проверьте, отображается ли правильная температура на приборной панели и нет ли утечек охлаждающей жидкости.
Важно помнить, что неисправный датчик температуры охлаждающей жидкости может привести к неправильной работе двигателя, повышенному расходу топлива и даже к его перегреву. Поэтому регулярная проверка и замена этого компонента являются важными аспектами обслуживания автомобиля Нива.
Следуя этим рекомендациям, вы сможете самостоятельно заменить датчик температуры охлаждающей жидкости на своем автомобиле, что не только сэкономит ваши деньги, но и даст вам уверенность в том, что ваш автомобиль работает исправно.
Датчика ABS
Датчик ABS (антиблокировочной системы) является важным элементом системы безопасности автомобиля, обеспечивая контроль за состоянием колес и предотвращая их блокировку во время торможения. На знаменитых Нивах замена датчика ABS может потребоваться в случае его неисправности, что может проявляться в виде загорания индикатора ABS на приборной панели или ухудшения тормозных характеристик.
Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Новый датчик ABS, соответствующий модели вашего автомобиля;
- Набор ключей и отверток;
- Плоскогубцы;
- Ключ для снятия колеса;
- Смазка для резьбы (по желанию);
- Перчатки и защитные очки для безопасности.
Процесс замены датчика ABS на Ниве можно разбить на несколько этапов:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, включите стояночный тормоз и поднимите переднюю часть автомобиля с помощью домкрата. Снимите передние колеса для доступа к тормозной системе.
- Снятие старого датчика: Найдите датчик ABS, который обычно расположен на ступице колеса. Отсоедините электрический разъем, аккуратно потянув за него. Затем открутите крепежные болты, удерживающие датчик, с помощью соответствующего ключа. Если болты закисли, можно использовать проникающую смазку.
- Установка нового датчика: Установите новый датчик ABS на место старого, убедившись, что он правильно зафиксирован. Закрепите его болтами, не забывая про смазку резьбы, если это необходимо. Подключите электрический разъем, убедившись, что он надежно зафиксирован.
- Сборка и проверка: Установите колеса обратно на место и опустите автомобиль на землю. Запустите двигатель и проверьте, не горит ли индикатор ABS на приборной панели. Если все сделано правильно, индикатор должен погаснуть, и система ABS будет функционировать корректно.
Важно помнить, что при замене датчика ABS необходимо соблюдать осторожность и следовать инструкциям, чтобы избежать повреждений как нового датчика, так и других компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать возможных проблем с тормозной системой.
Датчика давления масла
Датчик давления масла является одним из ключевых элементов системы смазки двигателя автомобиля. Он отвечает за контроль давления масла и обеспечивает его передачу на приборную панель, где водитель может отслеживать состояние системы. В случае неисправности датчика, это может привести к неправильным показаниям на приборной панели и, как следствие, к серьезным повреждениям двигателя.
Замена датчика давления масла на Ниве — это задача, которую можно выполнить своими руками, если следовать определенным шагам и рекомендациям. Прежде всего, необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Новый датчик давления масла
- Ключи (обычно 24 и 27 мм)
- Отвертка
- Тряпка или бумажные полотенца
- Антисептический состав для резьбы (по желанию)
Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Далее, следуйте следующему алгоритму действий:
- Найдите датчик давления масла. На Ниве он обычно расположен на блоке цилиндров, рядом с масляным фильтром. Убедитесь, что у вас есть доступ к нему, возможно, потребуется снять некоторые элементы для облегчения работы.
- Отсоедините электрический разъем. Аккуратно потяните за разъем, чтобы не повредить провода. Если разъем застрял, можно использовать отвертку, чтобы аккуратно поддеть его.
- Снимите старый датчик. Используя подходящий ключ, открутите датчик, поворачивая его против часовой стрелки. Будьте осторожны, так как из-под датчика может вытечь масло.
- Подготовьте новый датчик. Перед установкой нового датчика рекомендуется нанести немного антисептического состава на резьбу, чтобы предотвратить возможные утечки масла в будущем.
- Установите новый датчик. Вкрутите его в то же место, где находился старый, и затяните ключом, но не переусердствуйте, чтобы не повредить резьбу.
- Подключите электрический разъем. Убедитесь, что он надежно зафиксирован на новом датчике.
- Проверьте уровень масла. После замены датчика рекомендуется проверить уровень масла в двигателе и при необходимости долить его до нужного уровня.
- Подключите аккумулятор и запустите двигатель. Наблюдайте за показаниями на приборной панели. Если все сделано правильно, индикатор давления масла должен показывать нормальные значения.
Важно помнить, что при замене датчика давления масла необходимо соблюдать осторожность и следить за состоянием других элементов системы смазки. Если после замены датчика давление масла продолжает оставаться низким, это может указывать на другие проблемы в двигателе, такие как износ подшипников или недостаток масла. В таких случаях рекомендуется обратиться к специалистам для более детальной диагностики.
Таким образом, замена датчика давления масла на Ниве — это вполне выполнимая задача, которая не требует специальных навыков, но требует внимательности и аккуратности. Следуя приведенным рекомендациям, вы сможете самостоятельно выполнить эту работу и обеспечить надежную работу своего автомобиля.
