Центральный замок на ВАЗ 2114 — важный элемент безопасности, обеспечивающий защиту автомобиля. Однако он может давать сбои, что приводит к неудобствам и рискам. В статье рассмотрим основные причины неисправностей центрального замка и предложим пошаговую инструкцию по диагностике и ремонту, включая установку нового блока управления. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно решить проблему.
Принцип работы центрального замка
Алгоритм функционирования центрального замка (ЦЗ) заключается в обработке сигнала от автомобиля ВАЗ 2114, который анализирует поступившую информацию и выдает команды для управления дверными замками. В результате происходит либо их открытие, либо закрытие.
Компоненты, отвечающие за активацию ЦЗ, подключаются к 30-му контакту. Если контакт 87 замыкается, на выходах активатора возникает масса. При срабатывании определенного реле 30-й контакт соединяется с положительным напряжением. Это приводит к подаче питания на активатор, и его шток начинает движение. Шток управляющего блока замыкает различные пары сигналов в зависимости от необходимого действия: открыть или закрыть двери.
Поскольку активаторы ЦЗ подключаются параллельно, все двери будут одновременно открываться или закрываться. Центральный замок может быть как пневматическим, так и электрическим. Пневматическая версия включает в себя пульт управления, компрессор и трубопроводы, тогда как в электрическом варианте основным элементом является моторчик, который приводит в действие механизмы.
Возможные неисправности системы блокировки
Если при повороте ключа в замке или нажатии кнопки на пульте не наблюдается никакой реакции, это свидетельствует о том, что центральный замок не функционирует.
Причины неисправности центрального замка можно разделить на две категории:
- технические;
- связанные с погодными условиями.
В первом случае поломки могут возникнуть из-за неправильной установки или настройки системы блокировки. Также возможен естественный износ устройства после длительной эксплуатации. Срок службы замка напрямую зависит от его качества.
Во втором случае центральный замок может выйти из строя под воздействием низких температур, когда он может замерзнуть. Кроме того, замок может не работать, если в механизм попадает вода во время дождя или таяния снега.
Центральный замок может не функционировать из-за неправильно установленного или поврежденного управляющего активатора. В такой ситуации необходимо провести диагностику системы блокировки. Управляющий активатор располагается в двери водителя. Когда привод срабатывает, сигналы передаются остальным активаторам через соответствующие каналы, что позволяет выполнить нужное действие. Поэтому важно проверить работу замка с помощью ключа и кнопки на брелоке.
Читайте также:
Если двери открываются и закрываются с перебоями, причиной может быть неисправность в цепи управления или повреждение электрической цепи автосигнализации. Также несрабатывание центрального замка может быть вызвано недостаточным зарядом аккумулятора или сгоревшим предохранителем. В зависимости от используемой схемы может быть несколько предохранителей, которые необходимо проверить и заменить неисправные.
Предохранитель может сгореть сразу после установки, при коротком замыкании или перегрузке, например, если управлять центральным замком с брелока, а не вручную. В теплую погоду причиной может быть короткое замыкание, вызванное плохими контактами или обрывом цепи. Поломка может также быть связана с неисправностью блока управления центральным замком.
Проверить работоспособность блока можно с помощью мультиметра, измерив поступление питания на активаторы. Подача тока на контакты блока осуществляется при открывании и закрывании водительской двери. Если блок управления оказался неисправным, его следует заменить.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Замок не реагирует на брелок | Разряжена батарейка в брелоке | Заменить батарейку |
| Поврежден брелок | Использовать запасной брелок или приобрести новый | |
| Помехи радиосигналу | Попробовать открыть/закрыть замок в другом месте, подальше от источников помех | |
| Неисправен приемник сигнала (блок управления ЦЗ) | Диагностика и ремонт/замена блока управления ЦЗ в автосервисе | |
| Замок срабатывает через раз или с задержкой | Слабый контакт в проводке | Проверить и зачистить контакты, особенно в разъемах дверей и блока ЦЗ |
| Износ или загрязнение механизма замка | Смазать механизм замка специальной смазкой, при необходимости разобрать и очистить | |
| Неисправность актуатора (моторчика) замка | Заменить неисправный актуатор | |
| Замок закрывается, но не открывается (или наоборот) | Обрыв провода в двери | Проверить целостность проводки, особенно в гофре между кузовом и дверью |
| Неисправность концевика двери | Проверить работу концевика, при необходимости заменить | |
| Неисправность актуатора конкретной двери | Заменить актуатор неисправной двери | |
| Замок самопроизвольно открывается/закрывается | Короткое замыкание в проводке | Тщательно проверить проводку на предмет повреждений и замыканий |
| Неисправность блока управления ЦЗ | Диагностика и ремонт/замена блока управления ЦЗ в автосервисе | |
| Попадание влаги в блок управления ЦЗ или проводку | Просушить элементы, проверить на коррозию, при необходимости заменить поврежденные компоненты | |
| Замок не работает только на одной двери | Обрыв провода к актуатору данной двери | Проверить проводку к актуатору, устранить обрыв |
| Неисправность актуатора данной двери | Заменить актуатор | |
| Неисправность концевика данной двери | Проверить и заменить концевик |
Интересные факты
Вот несколько интересных фактов о том, что делать, если барахлит центральный замок на ВАЗ 2114:
-
Проверка предохранителей: Часто проблемы с центральным замком могут быть связаны с перегоревшими предохранителями. На ВАЗ 2114 предохранители для центрального замка находятся в блоке предохранителей под капотом и в салоне. Проверка и замена предохранителей — это простое и быстрое решение, которое может сэкономить время и деньги.
-
Контактные проблемы: Одной из распространенных причин неисправности центрального замка является окисление или загрязнение контактов. Регулярная чистка разъемов и контактов может значительно улучшить работу системы. Использование специальных средств для очистки контактов поможет устранить проблему.
-
Диагностика с помощью ключа: Если центральный замок не срабатывает, стоит попробовать использовать запасной ключ. Иногда проблема может заключаться в самом ключе или в его чипе. Если запасной ключ работает, возможно, стоит заменить батарейку в основном ключе или обратиться к специалисту для его перепрограммирования.
Эти простые шаги могут помочь в диагностике и устранении проблем с центральным замком на ВАЗ 2114.
Особенности ремонта
Если центральный замок на ВАЗ 2114 перестал функционировать, необходимо провести диагностику для выявления причины неисправности (автор видео — Николай Богданов).
После этого следует выполнить необходимые ремонтные работы. Проблемы с центральным замком на ВАЗ 2114 чаще всего возникают в условиях низких температур и повышенной влажности. Основной причиной являются заводские замки с соленоидами, которые лучше заменить на замки с электромотором.

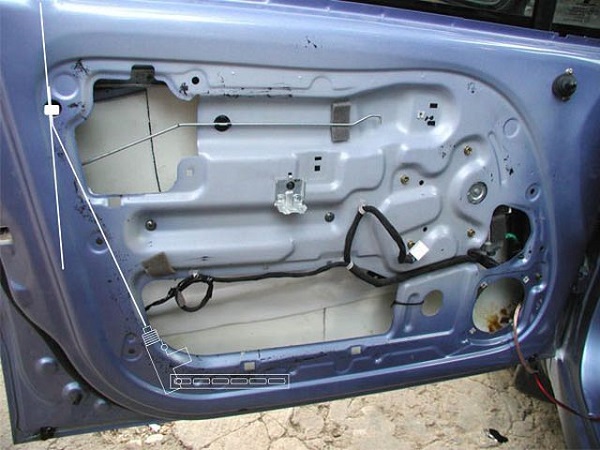

Если привод не работает только на одной двери, стоит проверить ее электрическую цепь на наличие обрывов с помощью прозвонки. Обычно поврежденные провода находятся в гофре, так как двери часто открываются и закрываются, и изоляция не выдерживает нагрузки. Для восстановления обрыва необходимо заменить провод и соединить поврежденные участки с помощью клемм «мама-папа».
Если обрывов нет, причиной неисправности может быть выход из строя платы управления или реле включения. Также возможно сгорание обмотки моторчика или соленоида, а также износ шестерен привода. В таком случае может потребоваться замена вспомогательного привода двери.
Инструкция по установке ЦЗ
Перед тем как устанавливать ЦЗ, необходимо ознакомиться со схемой подключения.

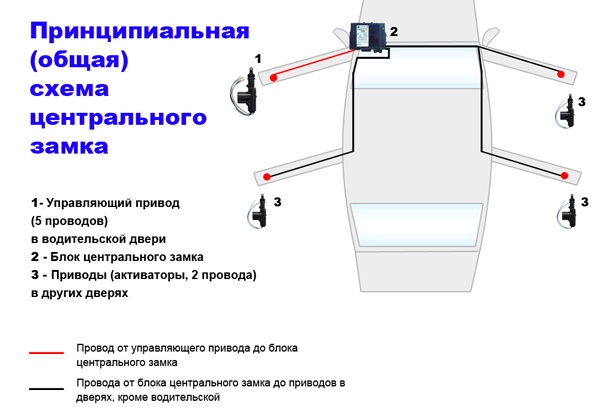

Фотогалерея «Схемы центрального замка»
Управляющий модуль центрального замка располагается слева под панелью. От него отходят шесть проводов. Для установки центрального замка необходимо отключить коричневый и синий провода.
Перед тем как подключать, убедитесь, что в дверях установлены активаторы с пятью выходами. Если их нет, их нужно установить.
В автомобиле провод, отвечающий за открытие дверей, обычно белого цвета и подключен к седьмой клемме. Если нет соединения между клеммами 7 и 5, то восьмая клемма должна быть соединена с коричневым проводом, который отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.
Для установки центрального замка потребуется приобрести дополнительные компоненты:
- 2-3 диода 1N4001 на 1А;
- один диод 1N5401 на 3 А;
- 2 диода на 4 или 5 А, если отсутствуют отдельные выходы для поворотников.
После подключения центрального замка к сигнализации необходимо проверить его работоспособность.
Видео «Установка ЦЗ на ВАЗ 2114»
В данном видео представлен комплект центрального замка, а также демонстрируется процесс его установки на автомобиль ВАЗ 2114 (автор ролика — Китай ruS).
Проверка электропроводки и соединений
Первым шагом в диагностике проблем с центральным замком на ВАЗ 2114 является проверка электропроводки и соединений. Неполадки в электрической системе могут быть причиной некорректной работы замка, поэтому важно тщательно осмотреть все компоненты.
Начните с визуального осмотра проводки, которая идет от блока управления центральным замком к дверям. Обратите внимание на наличие повреждений, таких как порезы, изломы или коррозия. Если вы заметили какие-либо повреждения, их необходимо устранить, заменив поврежденные участки проводов или изолировав их с помощью изоленты.
Далее проверьте соединения. Убедитесь, что все разъемы надежно зафиксированы и не имеют окисления. Окисление может привести к плохому контакту, что, в свою очередь, вызовет сбои в работе замка. Если вы обнаружите окисленные контакты, аккуратно очистите их с помощью специального средства для удаления окисления или мелкой наждачной бумаги.
Также стоит проверить предохранители, отвечающие за работу центрального замка. Найдите блок предохранителей, который обычно расположен под панелью приборов или в моторном отсеке. Убедитесь, что предохранители целы и не перегорели. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками.
После проверки проводки и соединений можно перейти к тестированию работы центрального замка. Для этого попробуйте открыть и закрыть двери с помощью ключа и кнопки на ключе (если такая имеется). Если замок по-прежнему не работает, возможно, проблема кроется в самом механизме замка или в блоке управления.
Важно помнить, что при работе с электропроводкой необходимо соблюдать осторожность. Если у вас нет опыта в ремонте автомобильной электроники, лучше обратиться к специалисту, чтобы избежать дополнительных повреждений и обеспечить безопасность.
Замена элементов системы центрального замка
Если вы столкнулись с проблемами в работе центрального замка на вашем ВАЗ 2114, возможно, потребуется замена некоторых его элементов. Прежде чем приступить к замене, важно провести диагностику, чтобы точно определить, какие компоненты нуждаются в замене. В большинстве случаев проблемы могут быть связаны с электропроводкой, реле, приводами замка или самим блоком управления.
Первым шагом в процессе замены является проверка предохранителей. Найдите блок предохранителей, который обычно расположен под панелью приборов или в моторном отсеке. Проверьте предохранитель, отвечающий за центральный замок, и замените его, если он сгорел. Если предохранитель в порядке, переходите к следующему этапу.
Далее, необходимо проверить работоспособность реле центрального замка. Реле может находиться в том же блоке предохранителей или в отдельном месте, в зависимости от конфигурации вашего автомобиля. С помощью мультиметра проверьте, поступает ли напряжение на реле при активации центрального замка. Если реле не срабатывает, его следует заменить.
Следующий шаг — осмотр приводов замка. Приводы могут быть механическими или электрическими. Если вы слышите щелчки при попытке закрыть или открыть двери, но замок не срабатывает, возможно, проблема в приводах. Снимите обшивку двери и проверьте состояние приводов. Если они повреждены или не работают, их необходимо заменить. Убедитесь, что новые приводы совместимы с вашей моделью автомобиля.
Также стоит обратить внимание на блок управления центральным замком. Если все вышеперечисленные элементы исправны, но замок по-прежнему не работает, возможно, проблема в самом блоке управления. Замена блока может потребовать программирования, поэтому лучше обратиться к специалисту или в сервисный центр.
После замены всех необходимых элементов, не забудьте протестировать систему. Убедитесь, что центральный замок работает корректно, и все двери открываются и закрываются без проблем. Если проблемы продолжаются, возможно, стоит обратиться к профессионалам для более глубокой диагностики и ремонта.
Советы по профилактике и обслуживанию ЦЗ
Чтобы избежать проблем с центральным замком (ЦЗ) на ВАЗ 2114, важно регулярно проводить профилактические мероприятия и следить за состоянием системы. Вот несколько советов, которые помогут вам поддерживать ЦЗ в исправном состоянии:
- Регулярная проверка работы замков: Периодически проверяйте, как функционирует центральный замок. Убедитесь, что все двери открываются и закрываются без задержек и посторонних звуков. Если вы заметили какие-либо проблемы, лучше сразу обратиться к специалисту.
- Очистка механизмов: Пыль и грязь могут накапливаться в механизмах замков, что приводит к их заеданию. Регулярно очищайте замковые механизмы от загрязнений с помощью сжатого воздуха или мягкой щетки. Это поможет избежать проблем с работой ЦЗ.
- Смазка: Используйте специальные смазочные материалы для замков. Наносите их на движущиеся части механизмов, чтобы обеспечить плавность работы. Избегайте использования масел на основе воды, так как они могут привести к коррозии.
- Проверка проводки: Поскольку центральный замок работает на электричестве, важно следить за состоянием проводки. Регулярно проверяйте соединения на наличие коррозии или повреждений. Если вы заметили обнаженные провода или плохие контакты, замените их.
- Замена аккумулятора пульта: Если у вас есть пульт дистанционного управления для ЦЗ, следите за состоянием его батареи. Слабый сигнал может привести к сбоям в работе системы. Регулярно меняйте батарею, чтобы избежать неожиданных проблем.
- Обращение к специалистам: Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Квалифицированный мастер сможет быстро диагностировать и устранить неисправности, что сэкономит ваше время и деньги.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы центрального замка на вашем ВАЗ 2114 и избежать неприятных ситуаций, связанных с его неисправностью.
