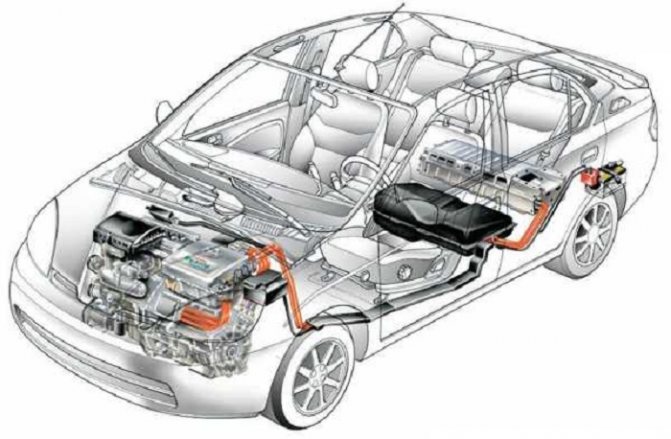

Где располагается топливный бак – основные особенности

В подавляющем большинстве современных автомобилей топливный бак располагается между задними колесами в районе балки задней подвески. На подъемники или в смотровое яме найти его не будет сложно. Во многих современных моделях бак прикрыт специальным защитным материалом, чтобы избежать его повреждения при проезде дорожных неровностей. Снизу это устройство представляет собой довольно простой плоский поддон, никаких сервисных действий в установленном состоянии с нижней части машины произвести не получится.

Важные особенности расположения бака в автомобилях:

• расположение в задней части автомобиля, вдалеке от двигателя, было продумано с точки зрения пожарной безопасности, так как при ДТП бак находится достаточно далеко от возможных источников возгорания;
• также от бака по всей нижней части кузова проложены топливные магистрали вместе с фильтром топлива, эти трубки также всегда должны быть герметичными, так как топливо в них находится под давлением;
• крепится устройство к кузову на достаточно большом количестве болтов, так как вес бака вместе с топливом достаточно большой, производитель заботится о том, чтобы деталь не отпала и не повредилась на неровной дороге;
• место расположения не должно быть самой низкой точкой – если вы видите, что нижняя часть бака является самой низкой точкой днища автомобиля, возможны какие-то проблемы с креплениями и типом установки бака;
• монтаж у каждого производителя имеет определенные особенности, далеко не всегда снять бак будет просто, иногда для выполнения этой задачи потребуется особый инструмент.

В грузовых и коммерческих автомобилях расположение топливного бака может быть совершенно иным. Прежде чем приниматься за любые ремонтные работы, следует изучить особенности расположения и закрепления топливного бака на вашем авто. Это поможет вам намного проще и удобнее выполнить разборку и не тратить время на поиски скрытого или хитрого крепежа. Лучше также консультироваться со специалистами или просматривать руководство на видео, чтобы точно не наделать ошибок в процессе снятия и обслуживания бака.

Как не забыть, с какой стороны бензобак

Забывали ли вы хоть раз, с какой стороны находится заправочная горловина вашего авто? Скорее всего, вы сталкивались с такой ситуацией, и на АЗС вам приходилось выходить из машины, чтобы проверить, где располагается крышка бензобака. Такое могло случиться, если вы купили автомобиль недавно или взяли его у друга или в аренду.

Возможно, вы – хозяин нескольких транспортных средств, и каждый раз вам приходится вспоминать, где находится горловина у той или иной машины. Безусловно, это заставляет нервничать. Так как не забыть, с какой стороны бензобак?

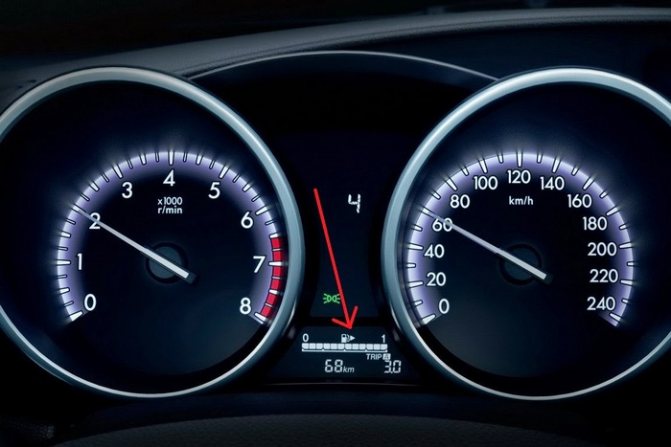

Автоконцерны давно придумали подсказку для водителей, позволяющую не выходить из машины, чтобы посмотреть, с какой стороны лючок у бензобака. Нужно лишь найти на приборной панели специальную стрелочку, которая располагается рядом с изображением колонки.

Теперь сидя за рулем любого авто, вы вряд ли сможете забыть, с какой стороны подъехать к заправочной колонке. И вам не нужно будет протягивать шланг через салон или менять колонку, потому что вы ошиблись и встали не туда. Все, что требуется, – это взглянуть на стрелочку.

Такой значок есть на машинах с любым типом двигателя: бензиновым, дизельным или гибридным. Стрелку можно встретить не только на аналоговой шкале, но и на цифровой.

Стоимость авто не влияет на наличие или отсутствие указателя бака. Он есть и на дорогих мерседесах, и на экономичных «Киа». В редких случаях стрелку помечают надписью «Fuel door», чтобы водитель не забыл, что это за обозначение.

Однако существуют автомобили, которые не имеют значка бензобака. Например, «ВАЗ-1111 Ока», «Opel Astra H», «Daewoo Nexia» и другие марки.

Как не забыть в этом случае, с какой стороны бензобак? Мыслите логично. На приборной панели всегда есть обозначение топливной колонки. Шланг на пиктограмме изображен с той же стороны, где у машины находится лючок бензобака.

По статистике самые большие очереди на заправке ожидают те транспортные средства, у которых горловина бензобака располагается с правой стороны. Если же вы хотите заправляться быстро, то приобретайте авто с левым расположением лючка бака. В основном, это машины японских и корейских производителей, а также некоторые модели Форд, например, Fiesta.

Есть еще один лайфхак о том, как не забыть, с какой стороны бензобак. У некоторых авто, например, у «Москвича-2140», заправочная горловина находится сзади. Такой автомобиль хорош не только тем, что способен перевозить любые грузы. На нем можно останавливаться с любой стороны бензоколонки, потому что пробка бензобака располагается по центру кормы.

Система вентиляции топливного бака

Как помыть топливный бак автомобиля в домашних условиях

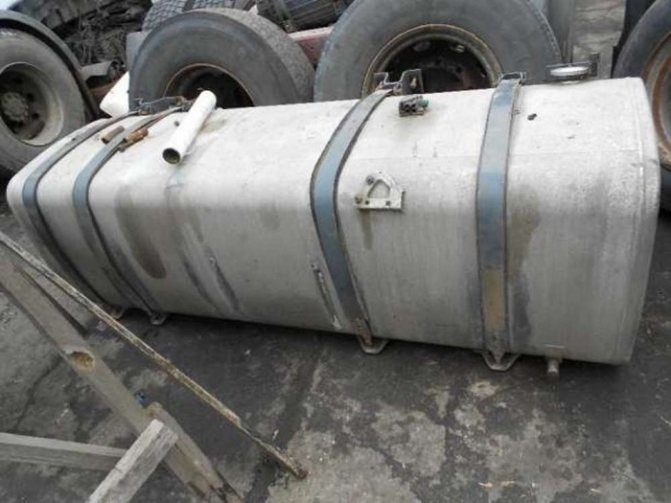

Какие задачи выполняет топливный бак в авто?

Основная задача данного резервуара – хранение запаса топлива. Он должен быть герметичным, чтобы не разбрызгивать топливную смесь в процессе поездки. В верхней части резервуара установлен блок с насосом (для бензиновых инжекторных автомобилей). Этот блок позволяет перекачивать топливо в систему под нужным давлением. Но в целом данная деталь уже не относится непосредственно к баку, а является независимым элементом топливной аппаратуры в современном автомобиле.

Также из бака выведен патрубок, зачастую в задней части автомобиля этот патрубок заканчивается лючком и пробкой для заливки топлива. Заливная горловина может быть выведена как справа, так и слева. Через горловину на заправке в бак заливается топливо в определенном количестве. Следует помнить объем вашего топливного бака, чтобы никогда не перелить на заправке чрезмерно много топлива. Также это поможет вам правильнее спланировать маршрут, примерно понимая, какое расстояние позволит вам проехать автомобиль с полным заправленным баком.

Снимаем топливный бак, чистим сетку бензонасоса на Ford Fusion

Снятие бензобака , адсорбера , Опель Астра J 2010г.

How a Fuel Pump Works

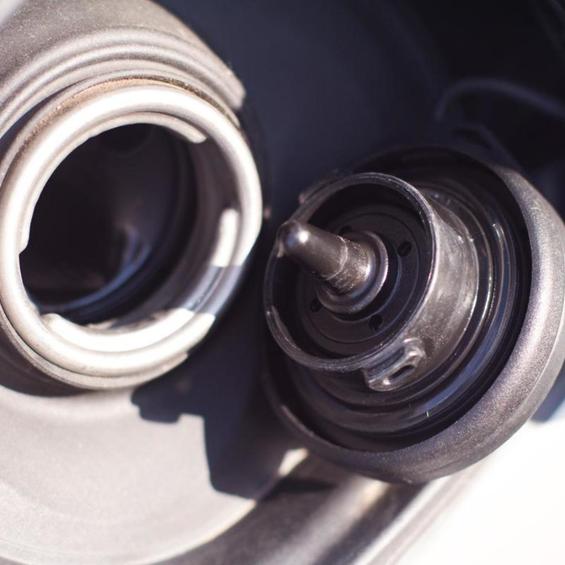

Конструкция крышки бензобака

Конструкция крышки зависит от конструкции горловины топливного бака, строения самого топливного бака и устройства всей топливной системы. Наиболее заметные параметры – диаметр резьбы и ее тип (внутренняя, внешняя), объем, глубина вхождения в горловину. Материал, из которого изготовлена крышка бензобака, оценивается с точки зрения требований пожарной безопасности, а также способности противостоять влиянию агрессивных испарений.

Владельцы некоторых автомобилей марки Citroen вынуждены носить крышку топливного бака по территории АЗС, так как в ней установлен замок, не позволяющий вынуть из личинки ключ

Конструктивно крышки можно поделить на несколько основных типов. Первый и самый простой имеет только одну функцию – крышка должна изолировать топливо от внешней среды и от деталей автомобиля. Крышки более сложных конструкций снабжены клапанами, обеспечивающими стабильность давления в баке. В некоторых крышках предусмотрен замок. Также встречаются крышки с приспособлением «для забывчивых», — прикрепленные гибким соединением либо к горловине бака, либо к крышке люка.

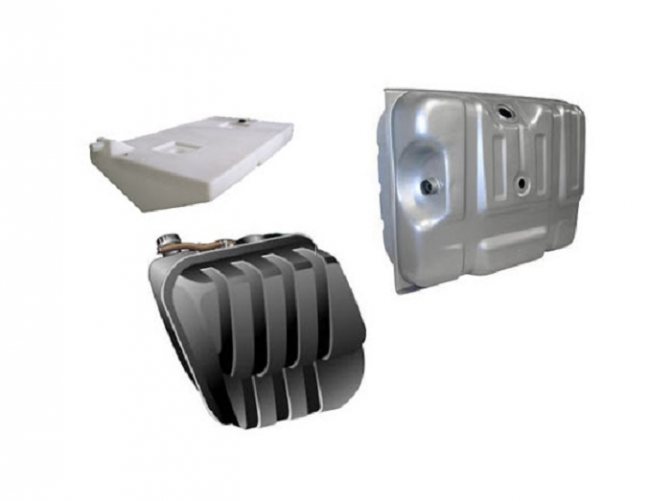

Материал и детали топливного бака в автомобиле

Топливный бак в авто должен быть качественным и надежным. Если он пробивается от одного неловкого удара о высокий бордюр или камень на проселочной дороге, такой бак предоставит вам много трудностей в эксплуатации. Производители стараются найти баланс между стоимостью изготовления и качеством продукта, и иногда такой баланс нарушается при разработке и внедрении новых технологий. Часто баки бюджетных автомобилей оказываются некачественными и недолговечными. Это приводит к их быстрому выходу из строя и к необходимости покупки новых деталей.

Обратите внимание на три основные типа баков:

1. Стальной. Такая конструкция применяется не большинстве бюджетных авто, а также на машинах среднего ценового класса. Данный материал долго служит, не поддается значительной деформации, а также не пробивается при малейшем касании. Это хороший выбор, но его недостатком является появление очагов коррозии при длительном простое или при постоянном малом количестве топлива в баке.
2. Пластиковый. У данного устройства единственный плюс – не образуется коррозия. Это значит, что твердые частицы не будут попадать в топливную аппаратуру вашего автомобиля. На деле же это непрактичное решение, которое нормально служит только на идеальных дорогах. При наезде на неровность можно элементарно пробить бак, из-за чего все топливо моментально выльется на проезжую часть.
3. Алюминиевый. Такие баки чаще всего ставят на дорогостоящие автомобили, так как их ценник соответствует только элитному сегменту. Устройство не ржавеет, в нем не образуются мелкие твердые частицы, оно не окисляется. Нет значительных трудностей с деформацией, пробиванием. Это лучший выбор, но он доступен далеко не для всех автомобилей.

Стоимость хороших алюминиевых баков для топлива очень высока, поэтому распространенными в массовых сегментах остаются именно топливные резервуары из стали или из пластика. Несмотря на определенные недостатки, они будут служить долго, если помнить о всех особенностях конкретной технологии. Будьте внимательны при выборе бака на замену, так как зачастую альтернативные баки от сторонних производителей изготавливаются с тотальной экономией на всем. Это значит, что вы получите совершенно некачественные решения с большим количеством проблем.

Какие неполадки могут возникнуть в топливном баке авто?

Несмотря на простоту и незатейливость этого устройства, распространены самые разные поломки, которые требуют моментального вмешательства. Если с герметичностью топливной системы происходят неприятности, эксплуатация автомобиля становится невозможной. Обратите внимание на состояние бака в вашем автомобиле, пока еще не поздно в спокойной обстановке решить проблему. Иначе вам придется на буксире или на эвакуаторе доставлять машину на СТО и тратить достаточно большие деньги на ремонтные работы.

Основные возможные неполадки топливного бака:

• разгерметизация из-за повреждения целостности материала резервуара, это достаточно частое явление на неидеальных российских дорогах, особенно в глубинке, где наехать на камень может каждый водитель;
• отсоединение деталей топливопровода – в таком случае бензин с помощью насоса будет выкачиваться на дорогу, а на рампу форсунок не будет подаваться ни капли топлива, в таком случае мотор заглохнет;
• коррозийное влияние – сквозная коррозия у этого узла маловероятна, но отгнивший патрубок для подключения топливопровода вполне может быть, это важный момент, о котором стоит помнить;
• деформация и испорченные крепления – в таком случае бак может стучать по днищу или задевать элементы системы выхлопа, также нужно очень внимательно выполнить диагностику и ремонт;
• поломка топливного насоса – иногда это происходит из-за того, что в баке скапливается достаточно много мусора от некачественного бензина или других факторов эксплуатации автомобиля.

Бак может стать причиной самых разных неприятностей, которые происходят в эксплуатации машины. Если вы готовы к этим неприятностям, будет гораздо проще их обнаружить и нейтрализовать. Если же вы ничего не знаете о топливном резервуаре и его особенностям, его неполадки и проблемы могут маскироваться под другие поломки и заставлять вас тратить деньги на диагностику и ремонт. Поэтому стоит более внимательно подойти к вопросу сохранения топливного бака в оптимальном состоянии на весь срок эксплуатации автомобиля.

Предлагаем также посмотреть видео с описанием кустарного ремонта пробоя бензобака:

Необычный функционал крышки бензобака

Существуют крышки с замком, служащим защитой от для рассеянных людей, которые все всегда теряют. Личинка замка такой крышки устроена так, что открыть ее можно только при помощи ключа зажигания. Такая концепция характерна для многих машин французского и американского производства, особенно, марки Citroen. Замок устроен так, что вынуть из него ключ, пока он открыт, невозможно. Поэтому, чтобы не давать шанса вероятному угонщику, крышку бензобака вместе с ключами приходится нести с собой к кассе. Многие владельцы Citroen понимают, как глупо выглядит человек, расхаживающий по заправке с крышкой бензобака в руке, и пытаются найти средство борьбы с замком. Однако наиболее распространенный совет, который можно получить на форуме, задав вопрос «как снять крышку с ключа» – смириться с неудобством. Альтернативные предложения – оставлять второй ключ в замке крышки «навечно» или пойти радикальным путем, сломав запорный механизм в замочной скважине.

Подводим итоги

Современные автомобили могут иметь как пластиковые, так и металлические виды бензобака. Необходимо своевременно обращать внимание на возможные проблемы каждого типа бака, чтобы избежать трудностей в эксплуатации. Можно достаточно просто застрять посреди безлюдной трассы, если не обращать внимания на первые признаки поломок. Если вы увидели под задней частью машины мокрые пятна, первым делом обратите особое внимание именно на бензобак.

Также регулярно меняйте фильтр в бензонасосе и основной топливный фильтр. Не забывайте о необходимости осматривать топливопровод на каждом ТО на предмет негерметичных мест. Все это поможет предотвратить практически все неприятности. Но поломки могут случиться и спонтанно – к примеру, при наезде на высокий бордюр или камень. В таком случае бак придется заменить или отремонтировать, чтобы нормально далее эксплуатировать автомобиль. Всегда выбирайте качественные запчасти и опытных исполнителей для ремонта и замены таких деталей.

Система улавливания паров топлива

Принцип действия системы достаточно прост. В результате изменения температуры окружающей среды насыщенный парами топлива воздух в баке расширяется и сжимается. При увеличении температуры и использовании обычной крышки топливного бака, воздух вместе с парами бензина устремляется наружу, когда водитель открывает бак, чтобы заправиться. Система улавливания паров топлива обеспечивает не только герметичность бака, но и возможность сжижения паров топлива.

Современная крышка топливного бака препятствует попаданию паров топлива в атмосферу

Испаряющееся топливо, расширяясь, под давлением проходит через встроенный в бак клапан. Затем по вентиляционным шлангам или трубкам пары поступают в бачок, заполненный гранулами активированного угля (адсорбер). Пока двигатель работает, пары под воздействием разрежения всасываются во впускной коллектор и сжигаются. Когда двигатель выключен, пары топлива впитываются гранулами угля. Как правило, работа системы улавливания паров связана с электронной системой управления двигателем, и нештатная работа клапана в крышке топливного бака приводит к срабатыванию сигнальной лампы CHECK ENGINE.
