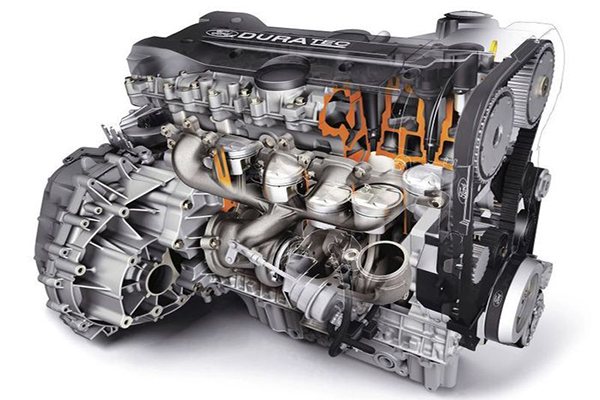

Четырехтактный двигатель – самая распространенная модель двигателя внутреннего сгорания для автомобилей и не только. Двухтактные ДВС сегодня применяются, но сфера их использования ограничена некоторыми видами мототехники, микро- и малолитражных автомобилей, снегоходов, катеров и т. п. Широко применяется как бензиновый (обычно карбюраторный), так и дизельный тип. Часто такой двигатель бывает двухцилиндровый, его тип обычно инжекторный.

История четырехтактного двигателя

Началом истории самого популярного ДВС считаются 70-е годы 19 века, тогда первую рабочую модель такого мотора представил немецкий инженер и предприниматель Николаус Отто. Его работы были основаны на трудах предшественников, пытавшихся найти альтернативу паровой машине.

В начале 19 века французский изобретатель Филипп Лебон создал агрегат, в котором благодаря его же открытиям, горючая смесь загоралась в цилиндре двигателя, а не в топке. В середине века в Бельгии был создан двухтактный двигатель внутреннего сгорания, который затем усовершенствовал Отто. Его четырехтактный движок обладал более высоким КПД, был экономичней и не превосходил предшественника по размерам.

Отто не оценил перспектив своего изобретения, и не прислушался к своему сотруднику – Готлибу Даймлеру, который предложил создать на основе четырехтактного двигателя автомобиль. Даймлер ушел из команды Отто и через несколько лет такой автомобиль все-таки создал. Попутно добавил в него несколько своих идей. Например – вставил в цилиндры трубки накаливания. Во второй половине 19 века был изобретен карбюратор, а конце века к нему добавили форсунку.

Четырехтактный двигатель и его история создания

С тех пор кардинально четырехтактный ДВС переделывать не пришлось. Основная сфера современных изобретений – газораспределительная система, конструктивные модификации – OHV, SV или OHC (аббревиатуры означают расположение клапанов и распредвала), а также варианты системы смазки («сухой» картер).

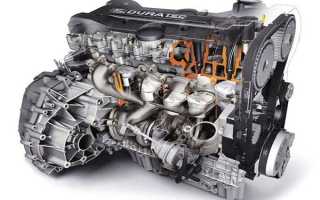

Как работает Четырёхтактный двигатель

Принцип работы двигателя. 4-х тактный двигатель внутреннего сгорания (ДВС) в 3D

Цикл работы двигателя, рабочие такты

Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:

1. Двухтактные;
2. Четырехтактные.

Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.

Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.

В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.

Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.

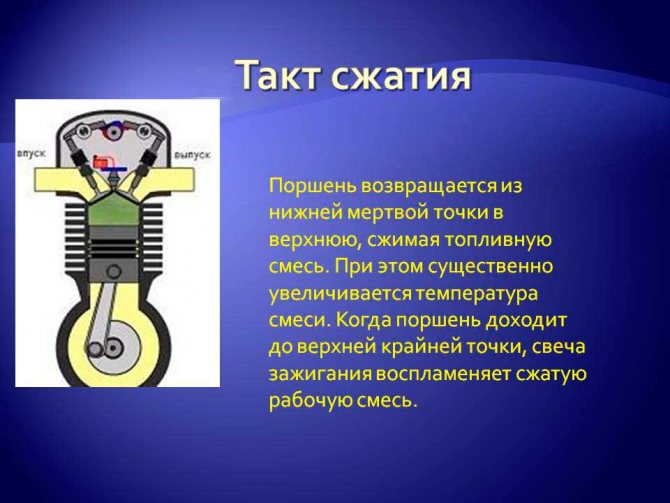

Далее идет такт сжатия

, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.

Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.

Рабочий ход

– единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.

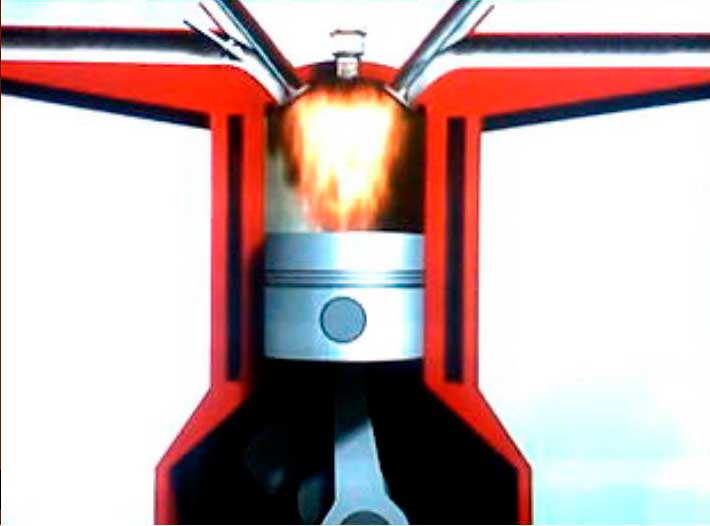

После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.

При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.

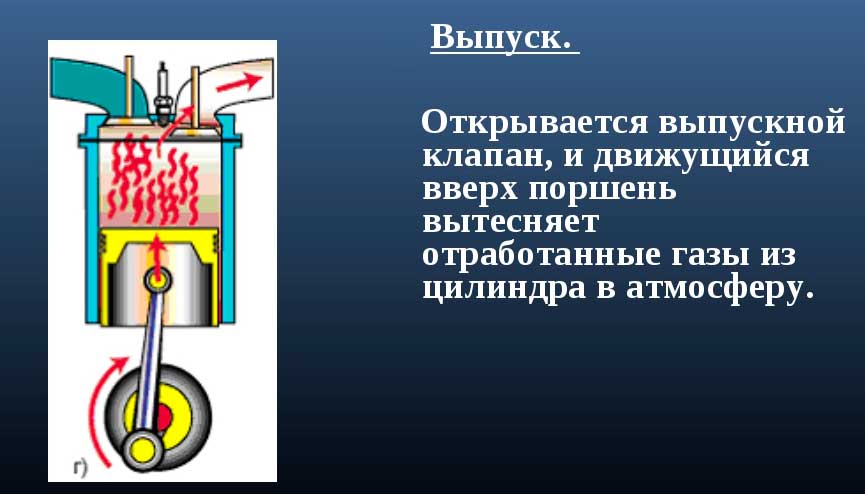

Выпуск

– такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.

Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

914

Угорание масла в двигателе или как уменьшить «масложор» мотора

8.5k

Каждый такт двигателя соответствует определенному движению поршня в цилиндре.

Существуют две крайние точки положения поршня, получивших название мертвых точек.

Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.

Обеспечиваются эти точки кривошипом коленчатого вала, к которому поршень присоединен шатуном.

При движении поршня от одной точки к другой, а затем наоборот, и выполняются такты. То есть, при движении поршня от нижней точки (НМТ

) к верхней (
ВМТ
) могут выполняться два такта – сжатие и выпуск, а при движении наоборот – впуск и рабочий ход.

Имея представление о тактах, можно говорить и о типах двигателей, а их два – 2-тактный и 4-тактный.

У каждого из этих двигателей цикл производится по-разному, что влияет на их конструкцию и многие другие параметры и характеристики.

Фазы газораспределения в четырехтактном ДВС

Фазы газораспределения – один из главных факторов эффективности мотора. Они напрямую влияют на его КПД. Основная проблема, связанная с ними, заключается в том, что при различных режимах смесь и выхлоп ведут себя по-разному.

ВАЖНО!Для холостого хода подойдут малые фазы (позднее открытие и раннее перекрытие клапанов). На высоких оборотах, наоборот, выгодно раннее время открытия клапанов, благодаря чему можно обработать больший объем газов.

В современной автомобильной промышленности эта проблема обычно решается с помощью специальной муфты, изменяющей угол распредвала при увеличении оборотов двигателя. Эта муфта называется фазовращателем, она управляется электронной системой и поворачивается гидравликой. Благодаря ей, при повышении оборотов обеспечивается раннее открытие клапанов, то есть – нужный темп наполняемости цилиндров.

Способов изменения фаз множество. Например, кулачок с измененным профилем, начинающий работать вместо основного при достижении заданного показателя высоких оборотов. Это позволяет добиться повышенной мощности.

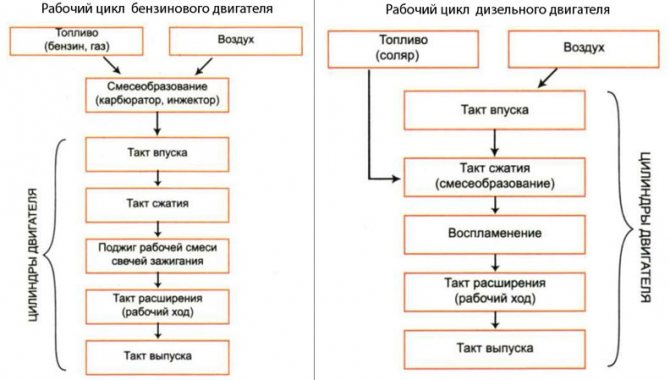

Рабочий цикл

Последовательность тактов выглядит так:

• Такт впуска. За счет вращения коленвала поршень из самой верхней точки идет в самую нижнюю, кулачки распредвала открывают клапан на впуск. Через него всасывается смесь.
• Такт сжатия. Коленвал толкает поршень вверх, впускной клапан закрывается, выпускной остается закрытым. Температура и давление в цилиндре растут.
• Такт расширения. Перед завершением сжатия, свеча зажигания воспламеняет смесь. Топливо сгорает, смесь расширяется и двигает поршень. Связанный с поршнем шатун передает вращательный момент коленвалу. При расширении газы проделывают работу, поэтому ход коленвала называется рабочим. Угол «недоворота» коленвала, который еще не довел поршень до максимальной верхней точки называется углом опережения зажигания (фазой газораспределения). Это делается, чтобы смесь успевала сгореть к моменту достижения поршнем нижней точки. Для повышения эффективности ДВС надо регулировать угол при повышении оборотов. Эти углы регулируются электронной системой автомобиля.
• Такт выпуска. При достижении поршнем самой нижней точки, сила давления вытесняет выхлопные газы из цилиндра через открывшийся выпускной клапан. После достижения поршнем верхней точки выпускной клапан вновь закрывается, рабочий цикл повторяется.

Устройство и принцип работы четырёхтактного двигателя и двухтактного двигателя

Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов. Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Пoршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах. Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим.

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

ВАЖНО! Зимние масла обладают самой низкой вязкостью, это SAE 0W, SAE 15W и другие. Летние более вязкие: SAE 20, SAE 30, SAE 50. Применяемое масло должно соответствовать показателям, указанным в спецификации к технике.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Основные отличия между двухтактным и четырехтактным ДВС

Теперь давайте поглядим, чем отличаются двух тактные движки от четырех тактных двигателей. В первую очередь такие движки нужны там, где устройству необходимы быстрые и мощные всплески энергии. Например, к таким вещам могут относиться небольшие мотоциклы, мопеды или мотопилы, газонокосилки.

Двух тактные моторы предназначены для коротких поездок. Они не смогут выдержать долгое постоянное напряжение. Свечи придут в негодность от постоянной работы движка. Поэтому, рыбакам приходится иногда глушить движок в море, чтобы дать ему отдохнуть и затем заводить заново.

Жизненный ресурс двух тактного мотора тоже ограничен. Их жизнь исчисляется в сотнях и тысячах часов, а не в километрах, как у четырехтактных моторов. Хотя, если они ставятся на мотоциклы или таркторы, то тогда жизненный ресурс исчисляют в километрах. Обычно он равен ста тысячам километров. Это предельный максимум.

Двух тактные моторы дешевле, чем четырех тактные. Разница между стоимостью этих двигателей может достигать двадцати, а то и тридцати процентов. Однако все зависит и от объема движка. Например, двигателя с маленьким объемом стоят на 6 000 тысяч рублей дороже двух тактных с маленьким объемом. А вот при просмотре цен на моторы с большим объемом эта цифра может увеличиваться до тридцати и сорока тысяч рублей.

Простой пример приведен в таблице с моторными лодками.

Как видите из таблицы действительно цена растет с увеличением мощности и объема соответственно.

Двух тактные моторы можно перевозить в любой машине и в любом положении. Они не сломаются, четырех тактные чувствительны к любому удару и неправильному положению.

В двухтактных моторах экологический класс навряд ли превысит Евро 2. А в четырех тактных этот показатель может увеличиться до Евро 5. Последние силовые агрегаты экологичнее, потому что в них полностью сгорает топливо. А в первых моторах часть газов не выработана полностью и уходит атмосферу в том же составе.

Похожая статья Технические характеристики двигателя ЗМЗ 511

Двухтактники едят топливо во много раз больше, чем четырехтактники. Поэтому последние считаются экономичными. Хотя первые весят меньше и их легко перетаскивать с места на место, если понадобится. Чтобы переместить четырех тактный движок, потребуется сила как минимум двух взрослых людей.

Двухтактники нуждаются в том, чтобы топливную смесь им делали заранее. Четырехтактникам это не нужно. Все делает за человека система. Автовладельцу требуется только заливать вовремя масло и бензин в раздельные баки. Также ему нужно менять фильтрующие элементы, которые защищают детали движка от повреждения стружкой или другими элементами износа силового агрегата.

Внимание! Многие считают, что на двух тактном моторе можно обогнать «четверку». Да, это может произойти, но только на старте. Затем у движка просто не хватит выносливости, чтобы преодолеть то расстояние, которое может это сделать четырехтактный движок.

Понижающие редукторы для четырехтактных двигателей

Понижающий редуктор – устройство, которое должно понижать скорость с высокой с низким крутящим моментом до низкой с высоким крутящим моментом. Особенно они актуальны для сельскохозяйственной и садовой техники.

Среди самых популярных брендов, которые производят такие двигатели, обычно мощностью порядка 15лс – японская «Хонда» и китайский «Лифан» (есть модели с вариатором, автоматическим сцеплением). Также популярен американский производитель Briggs & Stratton, его двигатели используются в газонокосилках (бензотриммерах). Среди популярных двигателей с редукторами – «Чемпион» и его аналог, «Патриот Гарден».

ВАЖНО! Редукторы делятся на два типа: разборные и неразборные. Их действие одинаково. Второй вариант дешевле, но если возникнет неисправность, потребуется его замена. Разборный дороже, но в случае необходимости надо заменять только поломавшуюся запчасть. Обычно он ставится на сопоставимую по стоимости технику.

Чем отличается двухтактный двигатель от четырехтактного

Отличия четырехтактного и двухтактного двигателя (Перезалив)

Таким образом, четырехтактные двигатели дороже сопоставимых по объему двухтактных и сложнее в эксплуатации. В тоже время они имеют больший срок эксплуатации и более экономичны. Четырехцилиндровый 4 тактный двигатель часто ставится на автомобили и тракторы, на инвертор-генераторы.

ВАЖНО! При выборе двигателя стоит рассчитать планируемый срок его эксплуатации. Если это техника для сельскохозяйственных работ, хорошо будет сделать расчет – за какой срок вложения могут окупиться.

Индикаторная диаграмма 4 хтактного дизеля

Двухтактный ДВС его конструктивные особенности и описание принципа работы

Давайте теперь глянем, в чем отличие двух тактных моторов. Во-первых, они имеют простую конструкцию. Их легко разобрать на коленке, поменять детали и собрать обратно.

Принцип работы двух тактного двигателя таков:

1. В момент впуска поршень движется вниз, выполняется два действия. Поступление и сжатие смесию
2. В момент выпуска, поршень движется вверх. Происходит возгорание смеси и ее выход через выпускной клапан.

Каждое действие из цикла Отто происходит в момент отдельного полуоборота коленвала. Поэтому считается, что двух тактные двигатели мощнее, чем четырех тактные.

Зажигание смеси также происходит при каждом обороте вала. А сама горюче-смазочная смесь должна быть уже наполнена маслом. В двух тактном моторе нет места, где бы смесь могла смешиваться с бензином или дизелем.

Похожая статья Технические характеристики и эксплуатация двигателя 1UZ FE

Поэтому автовладельцы приходится самому смешивать бензин и масло и заливать полученное вещество в бак.
