Выжимной подшипник ВАЗ 2114 — элемент сцепления, который расположен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передаётся к трансмиссии.

Замена выжимного подшипника ВАЗ 2114 – ремонт который отличается своей сложностью процесса демонтажа узла, так как, чтобы поменять детальvсначала снимается КПП. Отметим, что без снятия коробки передач (КП) так же возможно поменять подшипник, но при этом сложность ремонта и риск не корректной замены увеличиваются.

Муфта с выжимным подшипником (ВП) – это механизм непосредственно участвующий в работе сцепления, поэтому неисправность этого узла недопустима. Если вы слышите гул или шум при работе сцепления, то потребуется заменить подшипник, а иногда сцепление в сборе.

Подробная инструкция сопровождается 50 фото с несколькими видео. В первую очередь статья ориентирована, чтобы помочь вам правильно и корректно снять блок скоростей, проверить состояние ВП с сцеплением, заменить детали при необходимости.

Признаки неисправности и диагностика выжимного подшипника ВАЗ 2114 (как шумит и гудит подшипник)

Непосредственная диагностика состоит в том, чтобы проверить работоспособность и наличие перечисленных ниже признаков поломки.Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых потребуется его замена:

1. При нажатии на педаль сцепления вы слышите шум, гул или стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора или самой муфты).
2. Свист при включенном сцеплении даёт понять, что количества или качества смазки недостаточно;
3. Не переключается скорость или тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
4. Посмотрите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же сможете после разборки трансмиссии после снятия ВП.

КАК СНЯТЬ ВЫЖИМНОЙ ПОДШИПНИК И ВИЛКУ СЦЕПЛЕНИЯ ВАЗ 2110,2111,2112

ВАЗ 2110 ЗАМЕНА СЦЕПЛЕНИЯ без снятия коробки и слива масла Ремонт Своими руками!

https://youtube.com/watch?v=muL5USySV2g

Как поставить выжимной подшипник ваз 2110

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно приходится демонтировать еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом, чтобы заменить небольшой подшипник, нужно разобрать чуть ли не пол автомобиля.

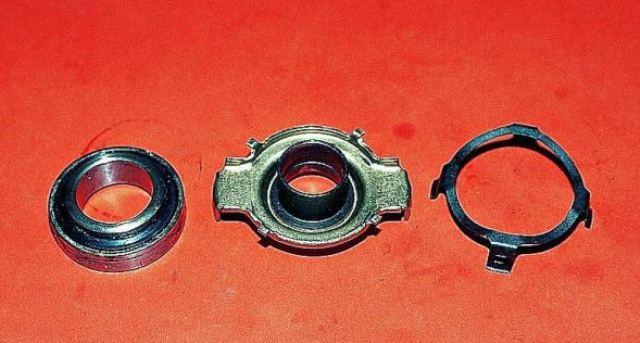

Набор для ВАЗ 2110

Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

• аккумуляторная батарея;
• воздухоочистительный элемент вместе с коробкой и датчиком расхода воздуха;
• тросик сцепления;
• коробка передач.

выжимной подшипник развалился — звуки авто

Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности попросите о помощи напарника. Ниже представлена подробная технология демонтажа, согласно схемам представленным выше.

1. Откройте капот, открутите крепления воздушного фильтра, отсоедините провод и уберите узел (см. фото). После этого отсоединяем клеммы аккумуляторной батареи, для надежности – демонтируем АКБ.

1. Теперь получаем доступ к верхним болтам крепления коробки передач. Откручиваем длинный болт – сзади, короткий – спереди.

1. Переходим к стартёру. Откручиваем две верхние шпильки, далее снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, скручиваем гайку, чтобы ослабить натяжение.

1. Спускаемся к колёсам, скручиваем болты, снимаем шасси. Срываем гайки ступичных подшипников ВАЗ, чтобы снять полуось привода с обоеих сторон. Воспользуйтесь трубой, чтобы удлиннить ключ.

1. Убираем пыльники (брызговики) ключом на 8, затем откручиваем болты защиты картера двигателя.

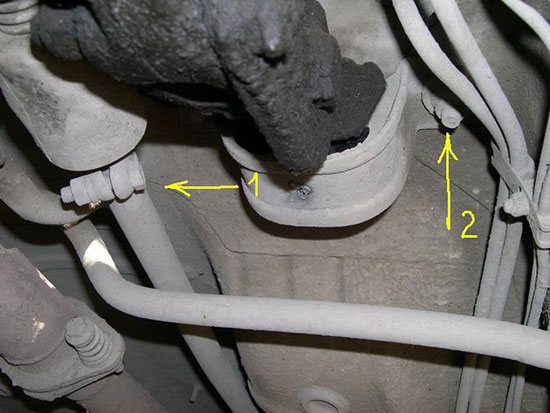

1. Находим кронштейн растяжки рычага подвески (3,4 на схеме), выкручиваем заднюю гайку с нижними болтами.

1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с обеих сторон (ключ на 17). Потом снимаем рычаг (7) вместе с растяжкой (4).

1. КПП наполовину отсоединена, теперь выкручиваем пробку для слива масла.

1. После слива масла снимаем приводы колес. Сначала вынимаем «гранаты» ШРУСа из ступиц, затем шлицевую сторону вала достаём из коробки, используя монтировку.

1. Сбоку от коробки отключаем клемму заднего хода. Находим три болта крепления КПП к двигателю и скручиваем их.

1. Чтобы убрать стартер, выкручиваем два болта снизу.

1. Теперь отсоединяем тягу переключения передач (10) и демонтируем кулису. Рядом расположена клемма датчика скорости, отсоединяем её (см. фото).

1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), далее выкручиваем длинным воротком два крепления задней подушки (9).

1. Осталось выкрутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
2. Демонтируем узел, одной рукой придерживаем корпус, другой двигаем с помощью монтировки. После снятие узла, переходим к замене выжимного подшипника.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Сорвите» болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на «козлы».

2. Снимите колесо и открутите два болта крепления нижней шаровой.

3. Снимите «-» клемму с АКБ.

4. Снимите ДМРВ, затем ослабив хомут крепления гофры ДМРВ, достаньте воздушный фильтр.

5. Теперь необходимо снять трос сцепления с вилки сцепления. Отпустите две крепежные гайки, которыми трос крепится к скобе на КПП.

6. Открутите болт крепления стартера к коробке, затем открутите первый болт крепления КПП.

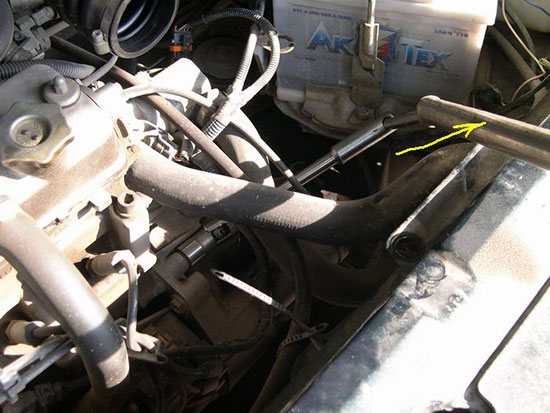

7. Головкой на «19» труба-усилитель. Рядом есть ещё один болт крепления КПП.

8. Отпустите эту гайку и верхний болт крепления стартера.

9. Снимите разъем с датчика скорости, затем открутите тросик спидометра.

10. Демонтируйте продольную растяжку в паре с рычагом.

11. Теперь открутите нижний болт крепления стартера.

12. Откручиваем 3-й крепежный болт КПП, в районе правого ШРУСа имеется еще одна гайка, которую нужно открутить.

13. Открутите два болта крепления реактивной тяги.

14. Отпустите гайку расположенную на хомуте тяги привода управления коробкой, затем снимите эту тягу с коробки.

15. Подставьте упору под двигатель, затем открутите две гайки крепления задней подушки. Это делается на всякий случай, чтобы в случае слишком большого опускания мотора у вас не порвало шланги.

16. Аккуратнейшим образом отведите КПП от двигателя и опустите на пол, она повиснет на полуосях.

17. Рекомендую заодно заменить также подшипник выключения сцепления.

Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте в норме ли лепестки.

Дальнейшая сборка производится в обратном порядке. Всем спасибо за внимание, вот собственно таким нехитрым «макаром» производится замена сцепления ВАЗ 2110 без снятия коробки и слива масла.

Самостоятельно меняем выжимной подшипник на ВАЗ 2114

После снятия КП, важно сделать осмотр дисков, корзины сцепления, а так же оценить состояние корпуса КПП изнутри. Уберите грязь, лишнее отработанное масло, убедитесь, что не сломало ухо у выжимного подшипника, далее приступаем к замене муфты. Ниже представлена схема компоновки сцепления.

Принцип работы детали следующий: при нажатии на педаль сцепления, приложенная сила передается вилке (4) через тросик (3), которая передвигает выжимник по направляющей втулке первичного вала (1), далее корпус шарикоподшипника передает усилие нажимному диску (корзине) (6), после этого ведомый диск отсоединяется, затем агрегат отключается от двигателя для переключения скорости.

1. Направляющая втулка, которая показана на фото фиксирует и направляет муфту в процессе её работы. Для демонтажа старой детали найдите края пружины муфты, приподнимите их отверткой, снимите ВП сцепления у ВАЗ 2114, замена которого и требуется.

1. Используя смазку Шрус, наносим её на шлицы втулки, так же смазываем новый подшипник и посадочные поверхности.

1. Надеваем новый ВП на направляющий вал, потом крепим деталь пружиной. Проверьте ход муфты, передвигая вилку. Руками раскрутите элемент и убедитесь, что нет перекатов и нарушений легкости вращения.
2. На этом замена ВП сцепления закончена, устанавливаем коробку передач на место по обратному порядку.

Диагностика сцепления на ВАЗ-2110

Схема сцепления.

Тем не менее всякому сцеплению есть свой срок. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. А кроме того, от завода изготовителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления целиком, на СТО обойдётся не менее 3-5 тысяч рублей, не считая стоимости материалов. Поэтому есть смысл заняться ремонтом самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед тем, как снимать сцепление на ВАЗ-2110, необходимо выяснить его состояние по признакам:

1. Сцепление буксует. Это подразумевает, что при изменении оборотов двигателя, часть крутящего момента теряется при пробуксовке фрикциона ведомого диска — обороты растут, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
2. Сцепление ведёт. При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента ещё передаётся на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
3. Сцепление вибрирует. Наблюдаем вибрации в области КПП на определённых оборотах или постоянно. В этом случае сцеплению необходима замена, скорее всего, вышла из строя корзина.
4. Сцепление шумит. Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Вероятнее всего, вышло из строя либо все сцепление в сборе, либо корзина или выжимной подшипник. Необходима замена комплекта.

При появлении одного из этих симптомов и, убедившись в том, что регулировка не даёт результатов, приступаем к разборке сцепления своими руками, чтобы не тревожить специалистов, время и труд которых обойдётся нам круглую сумму. Сами же мы сможем заменить сцепление в сборе за час, максимум два.

https://youtube.com/watch?v=VhuL_WHOQPQ

Примечания, рекомендации и советы по ремонту

1. Средний срок службы до замены изделия 800 000 циклов выключения-включения.2. Рекомендации для продления срока службы выжимного подшипника:- Избегать длительного удержания педали;- Отпускать педаль желательно медленно, а нажимать быстро, не задерживаясь между крайними положениями;- Предотвращать попадание влаги и грязи в трансмиссию;- Тщательно смазывать деталь в процессе замены (смотрите видео ниже).3. После замены при выполнении обратной сборки обрабатывайте резьбу болтовых соединений графитовой смазкой.4. Приобретайте автозапчасти в проверенных ранее торговых точках, проверяйте дилерские документы и паспорта качества продукции.5. На видео представлен пример выполнения ремонта без смотровой ямы, а так же без снятия коробки передач.

Владельцы отечественного автомобиля ВАЗ 2110 не редко сталкиваются со свистом в сцеплении, причиной которого служит выжимной подшипник узла. Причем это проблема не только «десятки», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает применения данного элемента. Потому замена выжимного на ВАЗ 2110 — вовсе не исключительная проблема. Но решать ее нужно.

Выжимной

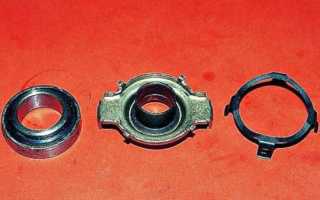

Процесс замены выжимного подшипника сцепления на ВАЗ 2110

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно приходится демонтировать еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом, чтобы заменить небольшой подшипник, нужно разобрать чуть ли не пол автомобиля.

Набор для ВАЗ 2110
Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

• Повредится вилка сцепления;
• Нарушится целостность лепестков пружины корзины сцепления;
• Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Шум — признак потребности замены?

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена вилки выключения сцепления Ваз 2110 Лада

Введите необходимый вам запрос в поисковую строку

1. Снимите подшипник выключения сцепления (см. подраздел 3.1.3).
	2. Осторожно подцепив отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления. Замените порванный или потерявший упругость резиновый защитный чехол.
	3. Сжав плоскогубцами лепестки фиксатора с внутренней стороны картера сцепления и подцепив отверткой снаружи, выньте пластмассовую втулку оси вилки. Замените пластмассовую втулку оси вилки, если она сильно изношена или повреждены лепестки фиксатора.
4. Приподняв вилку, выведите ее ось из втулки, запрессованной в картере сцепления, и снимите вилку, выведя ось, а затем рычаг из отверстий в картере сцепления.	5. Снимите с вилки пружинный фиксатор, сжав его концы. Замените сломанный или потерявший упругость пружинный фиксатор.	6. Замените вилку выключения сцепления, если погнут либо треснут рычаг 1 вилки или сильно изношены лапки 2 вилки в местах контакта с муфтой подшипника.
	7. Изношенную металлическую втулку выпрессуйте, затем запрессуйте новую до упора.
8. Перед установкой вилки смажьте металлическую и пластмассовую втулки консистентной смазкой.
	9. Установите вилку выключения сцепления в порядке, обратном снятию. При этом обратите внимание, чтобы выступ на пластмассовой втулке попал в паз на картере сцепления, а ее лепестки надежно зафиксировали втулку в картере от выпадания.

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности попросите о помощи напарника. Ниже представлена подробная технология демонтажа, согласно схемам представленным выше.

1. Откройте капот, открутите крепления воздушного фильтра, отсоедините провод и уберите узел (см. фото). После этого отсоединяем клеммы аккумуляторной батареи, для надежности – демонтируем АКБ.

1. Теперь получаем доступ к верхним болтам крепления коробки передач. Откручиваем длинный болт – сзади, короткий – спереди.

1. Переходим к стартёру. Откручиваем две верхние шпильки, далее снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, скручиваем гайку, чтобы ослабить натяжение.

1. Спускаемся к колёсам, скручиваем болты, снимаем шасси. Срываем гайки ступичных подшипников ВАЗ, чтобы снять полуось привода с обоеих сторон. Воспользуйтесь трубой, чтобы удлиннить ключ.

1. Убираем пыльники (брызговики) ключом на 8, затем откручиваем болты защиты картера двигателя.

1. Находим кронштейн растяжки рычага подвески (3,4 на схеме), выкручиваем заднюю гайку с нижними болтами.

1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с обеих сторон (ключ на 17). Потом снимаем рычаг (7) вместе с растяжкой (4).

1. КПП наполовину отсоединена, теперь выкручиваем пробку для слива масла.

1. После слива масла снимаем приводы колес. Сначала вынимаем «гранаты» ШРУСа из ступиц, затем шлицевую сторону вала достаём из коробки, используя монтировку.

1. Сбоку от коробки отключаем клемму заднего хода. Находим три болта крепления КПП к двигателю и скручиваем их.

1. Чтобы убрать стартер, выкручиваем два болта снизу.

1. Теперь отсоединяем тягу переключения передач (10) и демонтируем кулису. Рядом расположена клемма датчика скорости, отсоединяем её (см. фото).

1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), далее выкручиваем длинным воротком два крепления задней подушки (9).

1. Осталось выкрутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
2. Демонтируем узел, одной рукой придерживаем корпус, другой двигаем с помощью монтировки. После снятие узла, переходим к замене выжимного подшипника.

Снятие подшипника

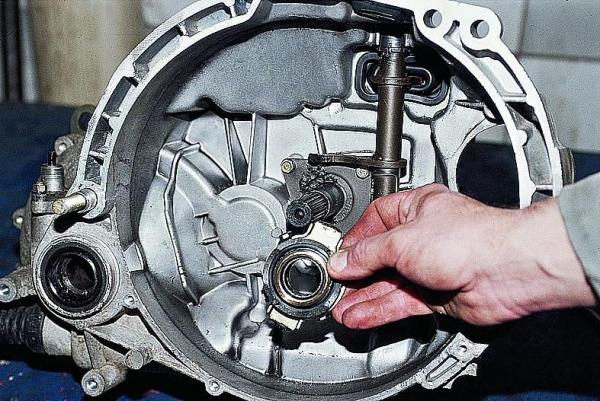

Сломанный

Чтобы снять данное устройство, придется выполнить ряд последовательных действий.

• Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
• Соответствующими инструментами выполните демонтаж коробки переключения передач.
• С выжимного подшипника отожмите специальные фиксаторы.
• Снимите элемент с вала коробки передач.
• Отожмите лапки фиксации, чтобы снять пружинный держатель.
• После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

• Аккумуляторная батарея;
• Трос системы сцепления;
• Короб воздушного фильтра вместе с датчиком расхода воздуха;
• Верхние болты фиксации коробки переключения передач;
• Гайку, отвечающую за фиксацию стартера.

Снятие выжимника

Для того чтобы снять данный элемент, необходимо совершить ряд определенных действий. Сначала нужно поднять автомобиль, загнав его на яму, чтобы создать себе комфортные условия для работы и иметь доступ к днищу машины. Далее необходимо выполнить демонтаж коробки переключения передач (далее – КПП) при помощи соответствующих инструментов. Затем нужно отжать специальные фиксаторы на выжимном устройстве и снять подшипник с вала коробки передач. После проведенных действий необходимо снять пружинный держатель и достать с муфты непригодный к работе выжимник.

Вся сложность состоит в том, что во время подготовки к демонтажу данного подшипника требуется снимать несколько узлов и механизмов, таких как:

• аккумулятор;
• трос сцепления;
• коробка воздушного фильтра;
• верхние болты фиксации КПП;
• гайка, которая отвечает за фиксацию стартера.

Установка нового элемента

Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.

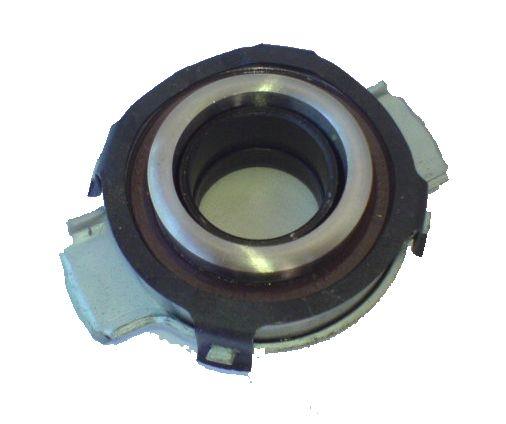

1. Первое, что требуется сделать, это проверить состояние нового выжимного подшипника сцепления. Многие автовладельцы почему-то забывают удостовериться в том, что пришедший на замену старому подшипник действительно исправен. Проверяется это просто. Вращайте подшипник, подергайте его в разные стороны. Если заеданий при вращении нет, а также отсутствует люфт, значит, вы купили действительно исправный, хороший выжимной подшипник.
2. Вставляйте новую деталь в муфту. Сделать это нужно так, чтобы выступающая часть внутреннего кольца была направлена к муфте.
3. Вставив элемент, закрепите его при помощи держателей.
4. Перед тем как вставлять новый выжимной подшипник на втулку (направляющую), не забудьте ее смазать консистентным составом. Слой смазки должен быть тонким, не переусердствуйте.
5. Зафиксируйте муфту и подшипник, используя пружинный фиксатор.
6. Поставьте коробку переключения передач и остальные демонтированные элементы на свои законные места.
7. Завершает весь ремонтный процесс регулировка сцепления.

Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно приходится демонтировать еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом, чтобы заменить небольшой подшипник, нужно разобрать чуть ли не пол автомобиля.

Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

• аккумуляторная батарея;
• воздухоочистительный элемент вместе с коробкой и датчиком расхода воздуха;
• тросик сцепления;
• коробка передач.

Установка подшипника своими руками

По завершении всех предварительных работ по снятию подшипника, нужно переходить к последнему этапу ремонтных работ – к установке нового элемента. Сначала необходимо устроить проверку нового выжимного компонента. Ведь зачастую владельцы автомобилей забывают, что на замену старому подшипнику может прийти новый, который так же по каким-то причинам вышел из строя. Сделать данную проверку несложно, необходимо взять в руки выжимной элемент и покрутить его, подергать в разные стороны для того, чтобы убедиться, что в нем нет никаких заеданий, и он не шатается.

Убедившись, что был приобретен действительно качественный элемент, можно вставлять его в муфту. Выдающаяся часть внутреннего кольца при этом должна быть устремлена к муфте. Вставив выжимное устройство в необходимый отсек, нужно его закрепить при помощи держателей, чтобы он не выскочил во время выполнения своих функций. Перед помещением нового элемента на втулку, главное не забыть его смазать. Слой консистентного состава должен быть тонким, чтобы из подшипника ничего не капало. Далее фиксируется муфта и сам подшипник при помощи пружинного фиксатора. Завершающими этапами по монтажу данного компонента являются помещение КПП и остальных демонтированных элементов на свои места, а также полная регулировка сцепления.

Стоит знать, что выполнить замену неисправного подшипника на исправный, несложно. Самым трудным в процессе ремонта является демонтаж КПП. Все остальные действия можно назвать легкими, на выполнение которых не понадобиться много времени. Для проведения таких работ необходимы такие составляющие, как терпение, аккуратность и соблюдение осторожности.

Также не нужно игнорировать самую простую и очень полезную вещь, которая может сгодиться при ремонте автомобиля ВАЗ-2110 – руководство по эксплуатации. В нем детально описано практически все, что необходимо знать владельцу машины. Опираясь на инструкции в данном документе, можно выполнить не только простой ремонт каких-либо элементов в автомобиле, но и сложный, затраты на который в техническом обслуживании были бы невероятно высоки.

Признаки неисправности подшипника

Основной признак неисправности подшипника на ВАЗ 2110 — это легкий стук во время выжимании сцепления. В случае, если этот звук возник в летнее время, это практически стопроцентная гарантия, что придется проводить замену. Если зимой, то это может быть простое изменение габаритов стакана подшипника вследствие снижения температуры. Металл, из которого сделан выжимной подшипник, отличается высочайшей прочностью, вследствие этого даже при возникновении стука пару дней можно ничего не делать, а последить, не становится ли он сильнее.

Инструкция по замене

В случае если вы все-таки уверены в том, что выжимной подшипник ВАЗ 2110 вышел из строя, то нужно, не откладывая надолго, приступать к работе, предварительно приобретя такой же новый подшипник и остальные комплектующие, которые понадобятся в ходе работы.

Инструменты

• набор ключей;

  Набор ключей

• набор отверток;
• емкость для слития трансмиссионной жидкости;
• ветошь;
• новая трансмиссионная жидкость (если одновременно планируем замену).

Этапы

Для того, чтобы добраться до выжимного подшипника, потребуется частично или полностью снять несколько довольно крупных узлов автомобиля.

Предварительные работы

Отвинчиваем левую гайку и ослабляем правую, закрепляющую ступицу. После того, как будет ослаблено крепления колес, машину поднимаем на подъемнике или же поддомкрачиваем до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте автомобиль только на очень прочные опоры.

1. Демонтируем колеса.
2. Снимаем защиту мотора.
3. На тяге привода коробки передач ослабляем крепление (предварительно отметив прежнее место установки для того, чтобы упростить регулирование рычага переключения передач во время сборки).
4. От коробки передач отсоединяем тяги привода переключения скоростей.
5. Отключаем реактивную тягу.
6. Демонтируем стартер.
7. Демонтируем рычаг подвески и шаровой опоры находящийся слева.
8. На картере сцепления снимаем крышку.
9. Отключаем измеритель скорости.
10. Снимаем левый привод, правый оставляем на месте, на нем просто ослабляем гайку ступицы.
11. Вывешиваем мотор (предварительно поставив под него надежную опору), что даст возможность исключить сдвиг мотора и возможный обрыв шланга печки. Откручиваем крепления опор, находящихся на коробке передач, отсоединяем картер сцепления от блока цилиндров. Отводим коробку от мотора и снимаем ее.

Снятие выжимного подшипника ВАЗ 2110

1. Отжав фиксатор, снимаем подшипник в сборе сначала с вала, а потом с держателя.
2. Извлекаем подшипник из муфты.
3. Перед тем, как заменить старый подшипник, проводим проверку нового. Он должен свободно вращаться и не должно быть никаких заеданий.

   Место установки

4. Та сторона, которая больше выступает во время установки, должна быть обращена к муфте.
5. Подшипник фиксируется с помощью держателя и ставится на вал, далее закрепляется скобкой.
6. Когда меняете выжимной подшипник, проведите осмотр системы сцепления.

   Система сцепления для ВАЗ 2110
   Сборка происходит в обратном порядке.

7. После того, как все узлы будут собраны, нужно провести проверку и регулировку сцепления ВАЗ 2110. Если вы работаете без помощника, то на это уйдет около пяти часов.

Замена вилки выключения сцепления Ваз 2110 Лада

СломанныйЧтобы снять данное устройство, придется выполнить ряд последовательных действий.

• Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
• Соответствующими инструментами выполните демонтаж коробки переключения передач.
• С выжимного подшипника отожмите специальные фиксаторы.
• Снимите элемент с вала коробки передач.
• Отожмите лапки фиксации, чтобы снять пружинный держатель.
• После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

• Аккумуляторная батарея;
• Трос системы сцепления;
• Короб воздушного фильтра вместе с датчиком расхода воздуха;
• Верхние болты фиксации коробки переключения передач;
• Гайку, отвечающую за фиксацию стартера.
