Вакуумный усилитель тормозов четырнадцатой представляет из себя кожух с клапаном внутри. Он разбит на две части резиновой прослойкой – диафрагмой – одна часть атмосферная, а вторая представляет пространство вакуума, которая соединена с трубой впуска от двигателя.

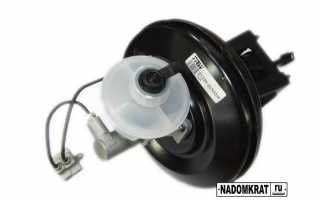

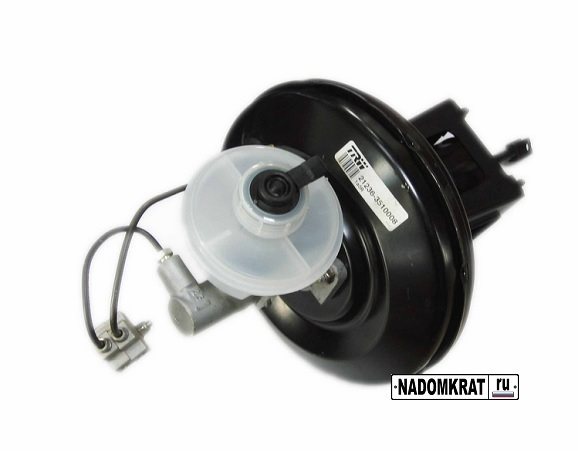

Вакуумный усилитель

Клапан усилителя представляет собой пластмассовый кожух, в котором содержатся основные детали, подвергающиеся износу и доставляющие неприятности водителю в виде дребезжания КПП. Состав следующий: на втулке опоры находится шток, который соседствует с поршнем и собственным буфером. Собственно, сам клапан на его толкателе и пружинках возврата вместе с фильтром.

Функционирует усилитель вакуума следующим образом: вы жмете тормоз в пол, в это время сдвигается поршень и толкатель клапана таким образом, что это открывает пространство между двумя отделениями агрегата. Затем, в это пространство продвигается вакуумное отделение и забирает воздух. Воздух давит на заслонку между двумя частями усилителя, создавая разный уровень давления в одной и второй его частях. За счет этой разницы перемещается сам клапан и шток, соответственно. Опуская педаль, все части возвращаются на свои места, система перестает функционировать.

Как и все, что касается частей системы любого автомобиля, ремонт вакуумного усилителя тормозов неизбежен. Для того, чтобы определиться с ремонтными работами – будет ли это гаражный ремонт своими руками или следует поехать в сервис – предварительно необходимо определить признаки неисправности вакуумного усилителя тормозов ВАЗ 2114.

Проверка вакуумного усилителя ВАЗ 2114 своими руками

Чтоб диагностировать какие-либо неполадки ВУТ, достаточно присмотреться к работе педали тормоза. Если в один момент потребовалось прикладывать больше усилий, чтоб ТС стало затормаживать, можно судить о плохо работающем вакуумном усилителе тормозов. Для проверки сделать следующее:

1. Остановить машину, заглушить мотор.
2. Неоднократно нажимать на педаль тормоза, затем остановить ее на середине хода.
3. Не убирая ногу с педали, завести автомобиль.

При исправном ВУТ педаль тормоза провалится вниз, если этого не произойдет – тормозная система не в порядке.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый . Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй . Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз , а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Замена вакуумного усилителя тормозов ваз 2114. Пропал тормоз, подсос воздуха. О проекте ЖИГАБЛОК

Как проверить вакуумный усилитель

https://youtube.com/watch?v=2nXpLuIMlBg

Визуально осмотреть вакуумный усилитель тормозов ВАЗ 2114

1. Проверить, герметично ли соединение патрубка и обратного клапана.
2. Убедиться в целостности фланца.
3. Осмотреть изгибы патрубков. Потребуется их замена, если будут обнаружены трещины или мокрые следы.
4. Если поврежден уплотнитель хвостовика, расположенный под рулевой колонкой, ТС будет самовольно притормаживать.
5. Чтоб удостовериться, что причина неполадки тормозной системы в этом, нужно достать коврик и внимательно осмотреть защитный колпачок. Когда он присасывается, уплотнитель хвостовика неисправен.
6. Демонтировать колпачок, завести двигатель. Покачать несколько раз хвостовик клапана. Если при этом издается шипение, поломка явно имеет место быть.

Если имеется хотя бы какой-то из перечисленных признаков, требуется замена ВУТ ВАЗ 2114.

Порядок прокачки тормозов на ВАЗ-2114

Возможная последовательность прокачки тормозов для ВАЗ-2114: заднее правое колесо, переднее левое, заднее левое и т.д. Каждый контур прокачивают, начиная с заднего колеса.

1

. На барабане заднего колеса находим штуцер (фото 1). Обычно он закрыт колпачком, который снимают. На штуцер одевают шланг.

2

. Просят помощника несколько раз нажать и отпустить педаль тормоза.
3
. Сейчас педаль остаётся нажатой. Ключом «на 8» штуцер поворачивают на пол-оборота влево. Жидкость сливается в пустую ёмкость (фото 2), педаль «проваливается».
4
. Как только жидкость перестанет сливаться, штуцер заворачивают. Педаль отпускают.
5
. Если в сливаемой жидкости были пузырьки, шаги 2-4 повторяют. При этом надо следить, чтобы бачок был заполнен хотя бы до отметки MIN. Если нужно, производят доливку.
6
. Переходят к переднему тормозному механизму (фото 3), выполняют шаги 2-5.

7

. Закручивают защитные колпачки.

Прокачка тормозов ВАЗ 2114 без помощника – видео

Самостоятельно без помощника замена тормозной жидкости и прокачка тормозов ВАЗ 2114

Также ознакомьтесь

1. Часто рекомендуют отсоединить трубки, затрудняющие процесс снятия ВУТ, однако можно обойтись без этого.

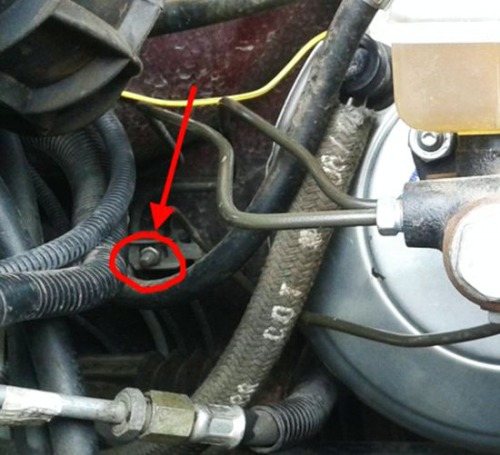

2. Три трубки из четырех, идущих от тормозного цилиндра, затрудняют снятие цилиндра. Чтоб демонтировать цилиндр, можно выкрутить только одну гайку на «10».

1. Отключить шланг, который от впускного коллектора идет к клапану вакуумного усилителя.

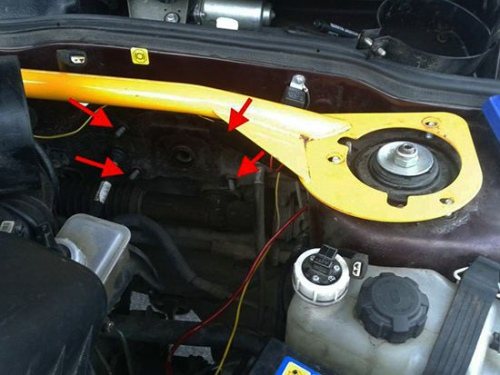

1. Снять кронштейн крепления. Лучше воспользоваться специальным карданчиком (изображение его есть на фотографии). Сам ВУТ прикреплен к кузову четырьмя гайками под ключ на «13».

1. Переставить кронштейн крепления на новый вакуумный усилитель тормозов (потребуется открутить пару гаек на «17).

Выполнить сборку в обратной последовательности.

Как провести замену?

Для этого процесса вам понадобится следующие инструменты:

• Простая отвертка
• Пассатижи
• Накидные ключи 13, 17
• Специфический ключ, чтобы отвинчивать тормозные трубы
• Купить стоит новые штуцеры и заглушки

Вопрос, как поменять вакуумный усилитель на ВАЗ 2114, очень распространенный. Если восприятие текста недостаточно точное для вас, всегда можно опереться на нашу эту статью.

Пошаговый процесс:

1. Снимать усилок будет мешать тормозной цилиндр. По сему, вы можете сначала снять его, или просто отсоединить от него трубки-штуцеры и отодвинуть его в сторонку. Это как ваша душа пожелает.
2. Но цилиндр – это не главное препятствие. Отвинтить крепеж усилителя, в принципе, дело непростое, или, скорее, неудобное. Начинаем с клапана: убираем крепление шланга, вытаскиваем опорную втулку и вытаскиваем палец тормоза.
3. Потом берем ключ на 13 и начинаем отворачивать 4 крепления усилителя.
4. Перетерпев неприятности и неудобства, готовимся к установке нового на прежнее место. Но сначала на купленный усилок требуется поставить специальную раму крепежа. Ее будим закручивать ключом на 17. и только уже потом ставить внутрь тачки.
5. последовательность сборки нехитрая, но, важном моментом с точки зрения удобства является первоочередное действие соединения тормоза (педали) и усилителя (это все с помощью как раз пальца). А потом уже крепить весь агрегат в четырнадцатую.

Как рекомендацию можно принять следующую инфу: с заменой усилителя тормоза нужно поменять шланг вакуума. Он тоже не вечный, и его изношенность может плохо сказаться на качестве работы нового уилителя.

Признаки неисправности

На рынке очень много вакуумных усилителей, и все они отличаются не только производителем, но и качеством. В последние годы рынок завоевывают китайские аналоги, которые имеют относительно паршивое качество, но за счет своей цены бьют конкурентов. Но экономить на элементах тормозной системы – это подвергать себя опасности. Усилитель нормального качества обойдется вам в сумму около 1000 рублей. Неплохие по отзывам вакуумные усилители производства «Политех-АВТО». Гарантия на них составляет всего год, но на деле служат не меньше пяти.

От состояния тормозной системы зависит ваша безопасность. Это нужно учитывать в первую очередь при проведении ремонта и диагностики. Поэтому безалаберное отношение недопустимо. Признаки неисправности, характеризующие выход из строя ВУТ:

1. Необходимо прикладывать к педали большее усилие при торможении.
2. Ухудшается эффективность торможения (по ощущению, вы давите на педаль с прежней силой, а шток движется хуже).

Но эти симптомы могут проявляться и в случае загрязнения трубок и магистралей. Поэтому судить о поломке именно ВУТ можно только при условии, что исправность остальных компонентов не подвергается сомнению. Чтобы проверить ВУТ, нужно остановить двигатель и несколько раз с усилием выжать педаль. Затем надавите так, чтобы она находилась под давлением и запустите двигатель. В случае исправности вакуумного усилителя тормозов ВАЗ 2114 вы почувствуете, как педаль значительно проваливается. Ну, а если он вышел из строя, она окажется в исходном положении.

Следующий шаг – выявление конкретной поломки:

1. Проверьте, герметично ли соединение патрубка с обратным клапаном.
2. В целости ли фиксирующие фланцы.
3. Обратите внимание на состояние самих патрубков – они иногда трескаются в изгибах. Характерная особенность при этой неисправности – наличие мокрых следов.
4. Очень часто разрушается хвостовик. Необходимо проверить колпачок, который находится на уплотнителе. Снимите его и запустите двигатель. В том случае, если и после всех этих процедур будет слышаться шипение, то неисправность именно в хвостовике.

Способы диагностики ВУТ

При обнаружении одного из вышеперечисленных симптомов нужно сразу проверить вакуумный усилитель тормозов на работоспособность без снятия с автомобиля. Диагностика производится просто:

1. Запустите и прогрейте мотор.
2. Оставив двигатель работать на холостых оборотах, передавите рукой или пассатижами патрубок отбора разрежения, ведущий от коллектора. Другой вариант – отключить его от штуцера и заглушить последний деревянным клином.
3. Неизменное поведение мотора указывает на герметичность системы. Исправность воздушного клапана проверяется другим способом, описанным ниже.
4. Если обороты силового агрегата стабилизировались либо повысились, имеет место подсос воздуха через ВУТ или подающий шланг.

Определив неисправность усилителя, исключите из списка «подозреваемых» шланг передачи вакуума. Отсоедините патрубок и обследуйте на предмет трещин и порывов. Проверьте состояние хомутов, при необходимости установите новые затяжки.

Если герметизация патрубка не дала результата, переходите к проверке самого «вакуумника»:

1. Не запуская мотор, сядьте на водительское кресло и надавите тормоз 3–5 раз. Первые нажатия будут легкими, на последних рабочий ход сильно уменьшится. При этом диафрагма втягивает воздух через шланг и накачивает внутрь корпуса, выйти ему наружу препятствует обратный клапан. Припомните, атмосферный канал закрыт.
2. Совершив последнее движение, зафиксируйте педаль в нажатом состоянии и запустите двигатель.
3. После запуска мотора педаль должна опуститься примерно наполовину.

Данная проверка вакуумного усилителя тормозов выявляет проблемы с обратным либо воздушным клапаном. Если первый неисправен, то накачать внутрь корпуса воздух не удастся – педаль будет проседать до упора. Изношенный воздушный клапан не откроет атмосферный канал на работающем двигателе и педальный рычаг останется в верхнем положении или опустится очень медленно.
Герметичность корпуса ВУТ проверяется так:

1. Заведите силовой агрегат.
2. Выжмите тормоз до упора.
3. Не отпуская педаль, заглушите двигатель.

Если корпус или мембрана усилителя не пропускает воздух, педальный рычаг останется нажатым. В противном случае он вернется в первоначальное положение под действием пружины. Тогда необходимо снять механизм и заменить на новый. Отремонтировать ВУТ в гараже – задача довольно сложная, поскольку корпус элемента скреплен заводской вальцовкой.
