Автокондиционер — важный элемент автомобиля, обеспечивающий комфорт в салоне в любое время года. Знание принципа работы и устройства этой системы, а также регулярное обслуживание, помогает продлить срок службы кондиционера и избежать неисправностей на дороге. В статье рассмотрим, как функционирует автомобильный кондиционер, этапы его обслуживания и распространенные проблемы, с которыми могут столкнуться водители.

Основные элементы системы кондиционера авто

Прежде чем углубиться в принципиальную схему работы кондиционера в автомобиле, стоит разобраться с его устройством. Функция кондиционера заключается не только в охлаждении воздуха, но и в его очистке. Часто кондиционер становится важным элементом в системах вентиляции и отопления. Основная задача устройства — создание комфортного климата для водителя, и не имеет значения, идет ли речь о охлаждении или обогреве.

Важно отметить, что при работе системы кондиционирования необходимо не только поддерживать нужную температуру воздуха в салоне, но и осуществлять фильтрацию воздушного потока. Для этого в системе кондиционирования автомобиля предусмотрены различные фильтры.

В частности, речь идет о следующих типах фильтров:

• электростатический;
• катехиновый;
• фотокаталитический;
• угольный.

Все эти элементы обладают антибактериальными свойствами, что позволяет эффективно устранять неприятные запахи. Независимо от конструкции и комплектующих, основным элементом любого автомобильного кондиционера является компрессор. Именно этот компонент определяет общую эффективность работы системы. Также в систему может быть включен ресивер-осушитель.

Ресивер-осушитель играет важную роль, так как он защищает компрессор. Он обеспечивает полное испарение хладагента в системе, что предотвращает его попадание на компрессор и тем самым защищает его от повреждений. В менее дорогих автомобилях ресивер-осушитель может отсутствовать.

Тем не менее, даже без ресивера-осушителя система может функционировать нормально. Если его нет, то для испарения хладагента достаточно тепла, исходящего от двигателя. Таким образом, высокие температуры в моторном отсеке выполняют функцию испарения вместо ресивера-осушителя (автор видео — Autoscience MSIU).

В холодное время года, как вы понимаете, температура в моторном отсеке значительно ниже. Поэтому схема работы автомобильного кондиционера дополняется датчиком температуры окружающего воздуха. Этот регулятор предотвращает включение климатической системы, если температура на улице ниже -5 градусов.

Основные компоненты, входящие в устройство автомобильного кондиционера:

1. Компрессор — ключевой элемент, отвечающий за сжатие хладагента и его распределение по системе.
2. ТРВ-клапан (терморегулирующий вентиль) — необходим для регулировки перегрева пара. Поломка ТРВ-клапана может привести к более серьезным неисправностям.
3. Ниппель — устройство с золотником, работа которого аналогична обычному ниппелю. Ниппель-золотник направляет поток расходного материала при смещении подвижных элементов. Если золотник выходит из строя, это может угрожать герметичности системы, поэтому его диагностика должна быть приоритетной. При обнаружении утечек в первую очередь проверяется золотник, и при необходимости его заменяют, так как золотники являются расходными материалами. Их можно легко приобрести в любом авто-магазине.
4. Муфта — механизм, устанавливаемый на передней части компрессора. Она состоит из катушки, вала и прижимной пластины. Прижимная пластина соединяется со шкивом компрессора, а вал и катушка располагаются снаружи. Катушка создает магнитное поле при подаче напряжения.
5. Соединительные элементы представлены набором фитингов или переходников. Эти резьбовые компоненты обеспечивают перемещение расходного материала. В целом фитинги и переходники являются надежными устройствами, но при утечках стоит проверить их соединения. Плохое соединение может привести к недостаточной эффективности работы кондиционера. Набор фитингов и переходников можно приобрести в любом специализированном магазине.
6. В дополнение к переходникам и другим компонентам в системе автомобильного кондиционера присутствует конденсатор. Конденсатор или радиатор — это теплообменник, который преобразует газообразный хладагент в жидкость и отводит тепло в окружающую среду. Пары охлаждающего вещества, обработанные конденсатором, поднимаются вверх, а затем отдают тепло через трубки. В верхней части конденсатора всегда находятся пары, а в нижней — жидкий хладагент. Если в жидкости низкое давление, она поступает в испаритель после конденсатора. Существует множество конструкций конденсаторов, в зависимости от модели автомобиля. Обычно в автомобильных кондиционерах устанавливаются ленточные или многопроточные конденсаторы (автор видео — Александр Калинин).

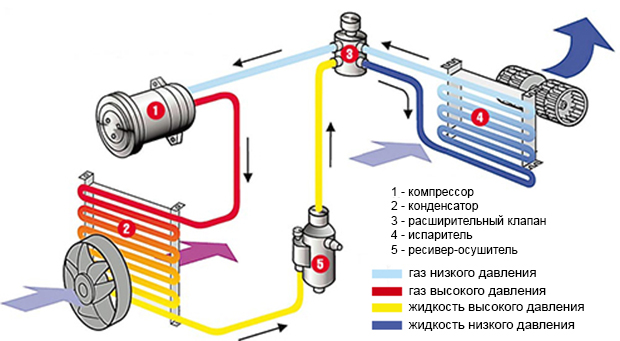

Устройство автомобильной системы кондиционирования воздуха

https://youtube.com/watch?v=otGcKehJKVc

Как мы получаем холод?

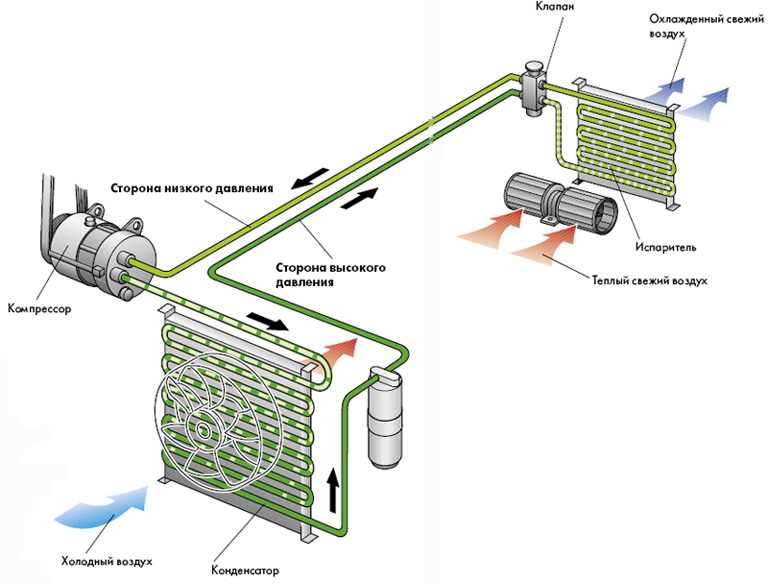

Как функционирует автомобильный кондиционер

Принцип работы автомобильного кондиционера во многом схож с работой обычного холодильника, хотя конструкции этих устройств имеют свои особенности. Кондиционер представляет собой замкнутую систему, включающую муфту, ниппель-золотник, терморегулятор (ТРВ-клапан), переходники, фитинги, конденсатор и другие компоненты, а также расходные материалы.

Расходными материалами в данной системе являются фреон и специальное масло, которые находятся в расширительных бачках. Это масло растворяется во фреоне и эффективно функционирует при низких температурах. Оно необходимо для смазки компрессора и всей системы кондиционирования.

Хотя теоретически систему можно заполнить пропаном, это крайне опасно с точки зрения безопасности. Для обеспечения нормальной работы кондиционеров были разработаны специальные хлоросодержащие вещества, которые не только безопасны, но и обладают всеми необходимыми характеристиками. Несмотря на некоторые различия в работе систем от разных производителей, общий принцип их функционирования остается схожим. Рассмотрим наиболее распространенный пример.

При активации системы в первую очередь начинает работать муфта с прижимным шкивом. Вал, соединенный с этим шкивом, начинает вращаться благодаря ремню, который при выключенной системе работает вхолостую. Также запускается компрессор, который сжимает фреон и перекачивает его по шлангам к радиатору для охлаждения.

Вентилятор, который начинает работать одновременно с компрессором, также способствует охлаждению воздуха. Когда автомобиль движется, устройство дополнительно обдувается потоком воздуха. В результате охлаждения фреон в расширительном бачке конденсируется и поступает в ресивер в жидком виде. Далее он проходит фильтрацию, и в очищенном состоянии, свободном от пыли и грязи, поступает в систему.

После фильтрации фреон попадает в салон автомобиля для охлаждения воздуха, но перед этим он должен пройти через ТРВ-клапан. Этот клапан устанавливается на магистрали, по которой фреон поступает в испаритель. Если в испарителе достаточно фреона, ТРВ-клапан закрывается. Когда из испарителя выходит слишком горячий пар, клапан открывается, чтобы поддерживать необходимую температуру воздуха.

Таким образом, ТРВ-клапан функционирует как автоматически регулируемая заслонка, аналогичная соплу аэрозольного баллона. После прохождения через этот элемент фреон превращается в газ в результате кипения, охлаждая испаритель, а благодаря работе вентилятора холодный воздух поступает в салон. После этого фреон снова возвращается в компрессор.

Важно отметить, что за работой всех компонентов следят различные регуляторы, количество которых может варьироваться в зависимости от модели кондиционера. Например, на осушителе установлен регулятор, который отвечает за включение второй скорости вентилятора. При недостаточном охлаждении конденсатора давление в шлангах возрастает, и фреон перестает конденсироваться. Регулятор срабатывает в ответ на изменения давления в трубках, а другой датчик отключает компрессор при необходимости.

Работа авто кондиционера donavtoholod.ru

Интересные факты

Вот несколько интересных фактов о работе и обслуживании автокондиционеров:

1. Принцип работы: Автокондиционеры работают по принципу термодинамического цикла, который включает в себя четыре основных этапа: сжатие, конденсация, расширение и испарение. В процессе сжатия хладагент превращается в газ, который затем конденсируется в жидкость, охлаждая воздух в салоне автомобиля. Этот цикл позволяет поддерживать комфортную температуру внутри автомобиля даже в самые жаркие дни.

2. Регулярное обслуживание: Многие автовладельцы не осознают, что автокондиционеры требуют регулярного обслуживания, включая проверку уровня хладагента и замену фильтров. Нехватка хладагента может привести к перегреву компрессора и его поломке, что может обойтись в значительную сумму. Рекомендуется проверять систему кондиционирования хотя бы раз в год.

3. Экологические аспекты: Современные автокондиционеры используют хладагенты, которые менее вредны для окружающей среды по сравнению с теми, что использовались ранее. Например, хладагент R134a, который был широко распространен, постепенно заменяется на более экологически чистый R1234yf. Это связано с требованиями по снижению воздействия на озоновый слой и глобальное потепление.

Возможные капризы устройства автокондиционера

Система кондиционирования любого автомобиля является герметичной. Уплотнительные кольца в автокондиционерах, как правило, функционируют надежно, однако в системе все же происходит диффузия хладагента. Поэтому периодически (не реже одного раза каждые 4-5 лет) необходимо проводить заправку устройства. Тем не менее, этот срок может варьироваться в зависимости от состояния автомобиля и различных особенностей его комплектующих.

Если вам потребуется очистка системы, прежде чем приступить к этому процессу, необходимо удалить влагу и воздух, находящиеся внутри. Для этого выполняется процедура вакуумирования, которая позволяет избавиться от всех загрязнений и примесей. Удаление воздуха осуществляется с помощью насоса (автор видео — Сергей Иванов).

Электрическая схема кондиционера обычно работает без сбоев. Однако, если вы столкнулись с проблемой неработающего климатического устройства, в первую очередь стоит проверить предохранители и реле. Поломка некоторых компонентов может привести к сбоям в функционировании кондиционера.

При заправке автокондиционера также следует добавлять специальное масло. Если все элементы системы функционируют исправно, а давление в норме, но кондиционер не охлаждает, стоит обратить внимание на осушитель. При его неисправности нормальная работа системы будет невозможна. Важно отметить, что этот компонент съемный, поэтому его можно легко демонтировать и заменить на новый при необходимости.

https://youtube.com/watch?v=lJ_Q0OQigKg

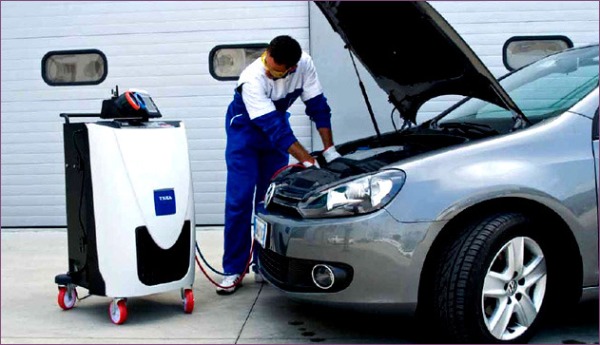

Основы обслуживания

На практике чаще всего выходит из строя теплообменник, расположенный рядом с радиатором двигателя. Обычно он работает под давлением около 20 атмосфер, что делает его уязвимым к пыли и грязи, попадающим на него во время движения автомобиля. В результате воздействия вибраций, коррозии и различных внешних повреждений на теплообменнике могут образовываться микротрещины, которые со временем приводят к утечке охлаждающей жидкости.

Кроме того, часто выходит из строя и компрессор. Чтобы продлить срок службы всей системы и ее отдельных компонентов, важно поддерживать чистоту моторного отсека. Конденсатор следует регулярно очищать от накопившейся грязи, особенно от соляных отложений, которые обычно образуются весной. Как показывает практика, именно загрязнение этого элемента часто становится причиной проблем в работе системы.

При очистке моторного отсека необходимо проверять, насколько надежно и герметично установлены трубки, по которым циркулирует фреон. Если один из патрубков начинает вибрировать, это должно быть заметно, и его следует закрепить. Подготовка системы к летнему сезону не требует особых усилий или специфических знаний. Рекомендуется проверить работу устройства за несколько дней до начала сезона и, если будут обнаружены какие-либо неисправности, обратиться к специалистам.

Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

Видеоматериал, созданный автором LORIC, содержит ценную информацию для всех автовладельцев, обладающих автомобилем с кондиционером.

Автомобильный кондиционер. Как работает и обслуживание (Главная дорога 8 июня 2013 год)

Частые неисправности и их диагностика

1. Утечка хладагента

Одной из самых распространенных проблем с автокондиционерами является утечка хладагента. Это может происходить из-за износа уплотнителей, трещин в трубопроводах или повреждений радиатора. Для диагностики утечки необходимо провести визуальный осмотр системы на наличие видимых повреждений, а также использовать специальные детекторы утечек, которые могут обнаружить даже небольшие количества хладагента.

2. Неисправность компрессора

Компрессор является сердцем системы кондиционирования, и его неисправность может привести к полной остановке работы кондиционера. Признаки неисправности компрессора включают странные звуки при работе, отсутствие холодного воздуха и перегрев системы. Для диагностики необходимо проверить уровень масла в компрессоре, а также провести тестирование его работы с помощью манометра.

3. Забитый фильтр салона

Фильтр салона отвечает за очистку воздуха, поступающего в салон автомобиля. Если он забит, это может привести к снижению производительности кондиционера и ухудшению качества воздуха. Для диагностики состояния фильтра необходимо его визуально осмотреть и при необходимости заменить. Рекомендуется менять фильтр каждые 15-20 тысяч километров пробега.

4. Проблемы с электрикой

Электрические неисправности могут вызывать различные проблемы в работе кондиционера, включая отсутствие питания на компрессор или вентилятор. Для диагностики необходимо проверить предохранители, реле и проводку на наличие повреждений. Также стоит обратить внимание на работу управляющих кнопок и датчиков.

5. Неправильная работа вентилятора

Вентилятор играет важную роль в системе кондиционирования, обеспечивая циркуляцию воздуха. Если вентилятор не работает должным образом, это может привести к перегреву системы и снижению эффективности охлаждения. Для диагностики необходимо проверить работу вентилятора на разных режимах, а также убедиться в отсутствии препятствий для его вращения.

6. Загрязнение радиатора

Радиатор кондиционера может загрязняться пылью, грязью и насекомыми, что приводит к снижению его эффективности. Для диагностики состояния радиатора необходимо провести визуальный осмотр и при необходимости очистить его с помощью сжатого воздуха или специального очистителя. Регулярная чистка радиатора поможет избежать перегрева системы и повысить ее производительность.

7. Неправильная работа термостата

Термостат контролирует температуру в системе кондиционирования. Если он работает неправильно, это может привести к недостаточному охлаждению или перегреву. Для диагностики необходимо проверить его работу с помощью манометра и термометра, а также убедиться в отсутствии механических повреждений.

8. Проблемы с системой управления

Современные автокондиционеры оснащены сложными системами управления, которые могут выходить из строя. Признаки неисправности могут включать неправильную работу климат-контроля или отсутствие реакции на команды. Для диагностики необходимо использовать диагностическое оборудование, которое позволит считать коды ошибок и выявить неисправности в системе управления.

В случае выявления любой из перечисленных неисправностей, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонта системы кондиционирования. Регулярное обслуживание и своевременная диагностика помогут избежать серьезных поломок и продлить срок службы автокондиционера.

Советы по выбору автокондиционера при покупке автомобиля

При выборе автомобиля одним из ключевых факторов, на который стоит обратить внимание, является система кондиционирования воздуха. Автокондиционер не только обеспечивает комфортную температуру в салоне, но и влияет на общее состояние здоровья водителя и пассажиров. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Тип кондиционера

Существует два основных типа автокондиционеров: обычные и климат-контроль. Обычные системы позволяют лишь охлаждать воздух, в то время как климат-контроль обеспечивает автоматическую регулировку температуры и влажности. Если вы часто ездите в жарких климатических условиях, стоит рассмотреть вариант с климат-контролем, так как он обеспечивает более стабильный и комфортный микроклимат в салоне.

2. Энергоэффективность

Обратите внимание на класс энергоэффективности системы кондиционирования. Более эффективные системы потребляют меньше топлива, что может существенно снизить эксплуатационные расходы. Обычно производители указывают эту информацию в технических характеристиках автомобиля.

3. Уровень шума

Работа кондиционера не должна создавать дискомфорта. При тест-драйве автомобиля обратите внимание на уровень шума, который издает система кондиционирования. Слишком громкий звук может свидетельствовать о неисправностях или низком качестве сборки.

4. Простота обслуживания

Узнайте, насколько легко обслуживать кондиционер в выбранной модели. Некоторые системы требуют регулярной замены фильтров и заправки хладагента, в то время как другие могут иметь более длительные интервалы обслуживания. Также стоит обратить внимание на доступность сервисных центров и запчастей.

5. Дополнительные функции

Современные автокондиционеры могут иметь множество дополнительных функций, таких как фильтрация воздуха, обогрев и осушение. Некоторые системы могут автоматически очищать воздух от пыли и аллергенов, что особенно важно для людей с аллергиями. Также стоит обратить внимание на наличие функции обогрева лобового стекла, что может быть полезно в холодное время года.

6. Отзывы и рейтинги

Перед покупкой автомобиля обязательно ознакомьтесь с отзывами владельцев о системе кондиционирования. Рейтинги надежности и удовлетворенности пользователей могут дать вам представление о том, как система работает в реальных условиях эксплуатации.

7. Тестирование

Не стесняйтесь протестировать кондиционер во время тест-драйва. Включите систему на максимальную мощность и проверьте, как быстро она охлаждает воздух. Обратите внимание на равномерность распределения холодного воздуха по всему салону.

Выбор автокондиционера — это важный шаг, который может существенно повлиять на комфорт и безопасность вождения. Уделите достаточно времени для изучения всех аспектов, чтобы сделать осознанный выбор и наслаждаться поездками в любое время года.

Экологические аспекты и влияние на окружающую среду

Современные автокондиционеры используют хладагенты, которые могут оказывать значительное влияние на окружающую среду. Наиболее распространенные хладагенты, такие как R-134a и R-1234yf, имеют разные характеристики в отношении озоноразрушающего потенциала и парникового эффекта.

Хладагент R-134a, который использовался в большинстве автомобилей до недавнего времени, не разрушает озоновый слой, однако его потенциал глобального потепления (GWP) составляет 1430, что делает его значительным источником парниковых газов. В связи с этим, многие страны начали переход на более экологически чистые альтернативы.

Хладагент R-1234yf был разработан как более безопасная альтернатива, имея GWP всего 4. Однако его использование также вызывает некоторые опасения, так как он является фторсодержащим соединением и может быть потенциально опасным при неправильной утилизации.

Важно отметить, что утечка хладагента в атмосферу может произойти как в процессе эксплуатации, так и в результате неправильного обслуживания или аварий. Поэтому регулярная проверка системы кондиционирования на наличие утечек и правильная утилизация старых хладагентов являются ключевыми аспектами для минимизации негативного воздействия на окружающую среду.

Кроме того, использование автокондиционеров может привести к увеличению потребления топлива, так как работа компрессора требует дополнительной энергии. Это, в свою очередь, увеличивает выбросы углекислого газа от автомобилей. Поэтому важно следить за состоянием системы кондиционирования, чтобы обеспечить ее эффективную работу и минимизировать влияние на окружающую среду.

В заключение, экологические аспекты работы автокондиционеров требуют внимательного подхода как со стороны производителей, так и со стороны владельцев автомобилей. Переход на более безопасные хладагенты, регулярное обслуживание и правильная утилизация являются важными шагами к снижению негативного воздействия на природу.
