Кондиционер в автомобиле — необходимость в жаркие дни. Рассмотрим характеристики и обслуживание кондиционера на Ладе Калине, включая радиатор. Узнаете о принципе работы системы, основных неисправностях и получите пошаговую инструкцию по самостоятельной заправке фреоном. Эта информация поможет сэкономить на ремонте и поддерживать комфортный микроклимат в автомобиле.

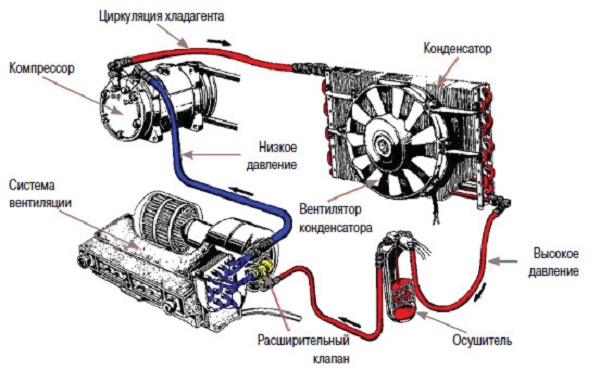

Принцип работы кондиционера на Калине и схема движения хладагента

Система охлаждения автомобилей Лада Калина с 8-клапанными двигателями и других моделей имеет схожую конструкцию. Компрессор, отвечающий за функционирование системы, установлен на блоке цилиндров двигателя с 8 клапанами и работает за счет вращения ремня. Температура в салоне регулируется с помощью специальной ручки на панели климат-контроля.

Автокондиционер как для 8-клапанных двигателей, так и для других моделей представляет собой герметичную систему, заполненную хладагентом. Его работа основана на вращении ремня. В компрессоре фреон сильно нагревается под высоким давлением и затем по трубопроводам поступает в отопитель кондиционера, где происходит его охлаждение. Охлаждение газа осуществляется вентилятором, который начинает функционировать одновременно с компрессором.

После охлаждения фреон конденсируется и переходит в жидкое состояние, после чего попадает в ресивер-осушитель. Затем хладагент проходит через терморегулирующий вентиль и поступает в испаритель. В этом элементе он снова превращается в газ и значительно охлаждается. При этом он охлаждает сам испаритель. Благодаря вентилятору, охлажденный воздух сдувается с испарителя и направляется в салон. Холодный хладагент возвращается обратно в компрессор, и процесс повторяется циклично (автор видео — L0RlC).

Автомобильный кондиционер. Как работает и обслуживание (Главная дорога 8 июня 2013 год)

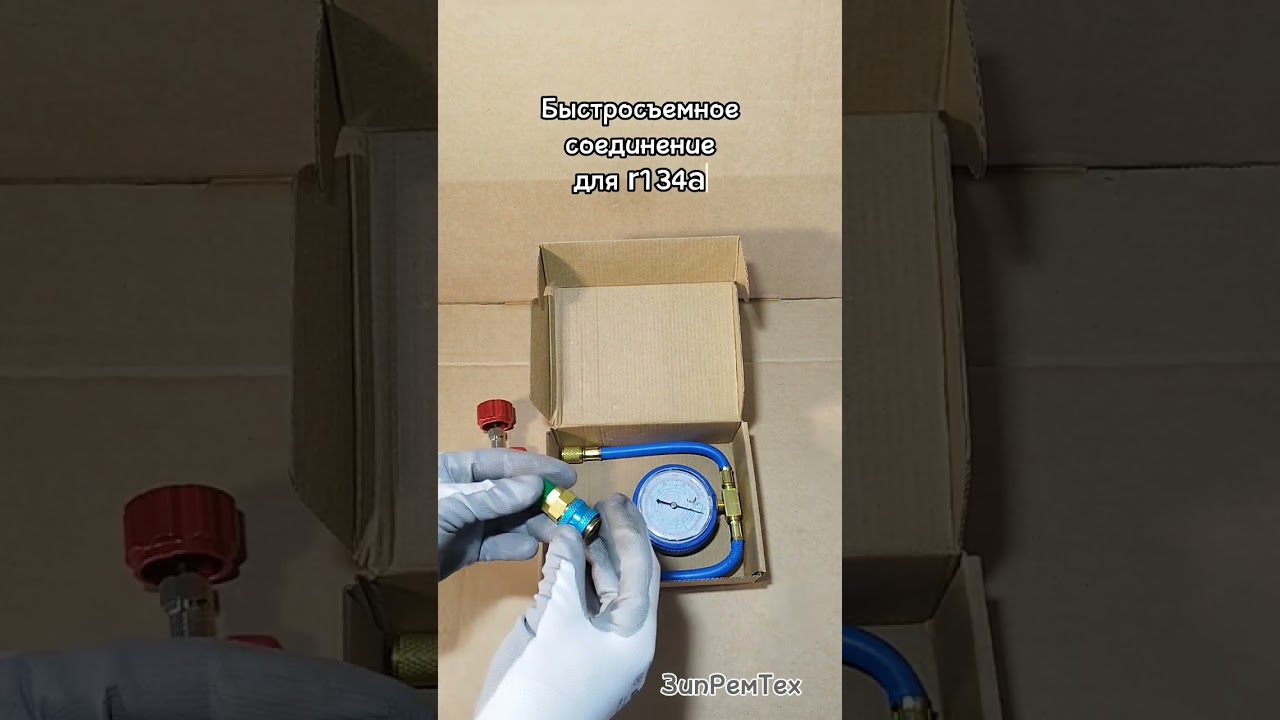

Заправка автокондиционера самостоятельно своими руками.

Распространенные неисправности

При нормальной работе системы охлаждения при запуске основного устройства слышен щелчок. Если этого звука нет, значит, система может быть неисправна. Существует ряд признаков, которые помогут выявить причины, по которым устройство не функционирует. Иногда достаточно провести чистку кондиционера. Для этого можно снять радиатор и очистить его, а также все соединительные трубки. Однако есть возможность не снимать радиатор, а просто прокачать всю систему.

Интересные факты

Вот несколько интересных фактов о самостоятельном ремонте и заправке кондиционера на Ладе Калине:

1. Система кондиционирования: Кондиционеры на Ладе Калине используют фреон R134a, который считается более безопасным для окружающей среды по сравнению с предыдущими хладагентами. Однако при заправке важно соблюдать меры предосторожности, так как фреон может быть опасен при неправильном обращении.

2. Диагностика утечек: Перед заправкой кондиционера рекомендуется провести диагностику на наличие утечек. Для этого можно использовать специальный краситель, который добавляется в систему. Если после работы кондиционера вы заметите флуоресцентные следы, это указывает на утечку, и вам потребуется устранить проблему перед заправкой.

3. Эффективность работы: Самостоятельная заправка кондиционера может значительно сэкономить деньги, но важно помнить, что неправильная заправка может привести к перегреву компрессора и другим повреждениям. Поэтому рекомендуется использовать манометр для контроля давления в системе, чтобы убедиться, что кондиционер работает в оптимальном режиме.

Причины и способы устранения

Если при включении кондиционера в муфте возникают посторонние звуки и она нагревается, это может указывать на необходимость замены подшипника. Иногда слышен щелчок, но воздух в салоне не становится прохладным — это говорит о том, что кондиционер работает без нагрузки, и требуется диагностика квалифицированного механика.

Если щелчка нет, возможны следующие причины:

• утечка фреона, что приводит к блокировке системы кондиционирования;
• обрыв обмотки катушки;
• неисправность датчика давления;
• сгоревший предохранитель муфты;
• поломка датчика температуры испарителя;
• обрыв в электросети;
• неисправность реле;
• блокировка управления мотором, из-за чего компрессор не запускается.

Легкое и свободное вращение муфты, сопровождающееся посторонними звуками, может свидетельствовать о выходе компрессора из строя. Внутренние компоненты компрессора не подлежат ремонту, и в таком случае агрегат заменяется на новый.

Кондиционер оснащен защитным механизмом, который отключается при перегреве. Если это произошло во время движения, необходимо подождать, пока поток воздуха остудит устройство, и оно сможет снова включиться. Если при работающем 8-клапанном двигателе вентилятор постоянно вращается, специалисты рекомендуют отключить датчик давления фреона. В этом случае вентилятор будет функционировать нормально, а причиной его непрерывной работы на 8-клапанном моторе является неисправный датчик, который следует заменить вместе с уплотнителем.

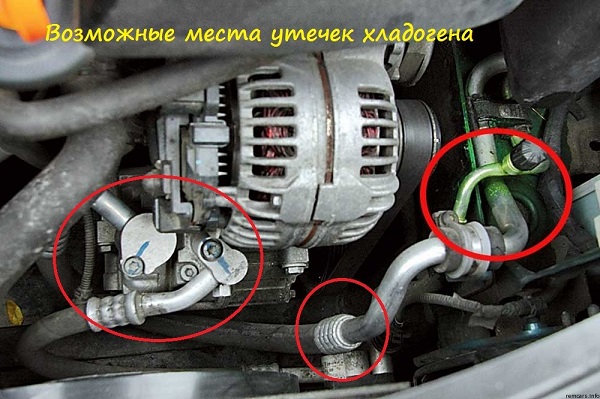

Протечка хладагента — распространенная причина неэффективной работы кондиционера. Важно следить за состоянием трубопроводов. Для проверки трубки кондиционера можно использовать мыльный раствор. Нанесите раствор на подозрительные участки, и если он начнет пениться, это указывает на возможную утечку. В таком случае потребуется замена трубки кондиционера. При ремонте кондиционера обязательно следует менять уплотнительные кольца в местах соединений.

Как заправить своими руками?

Перед началом процесса заправки важно удалить влагу и воздух с помощью вакуумного насоса.

Для автомобиля Лада Калина рекомендуется использовать фреон R-134а. Для выполнения заправки потребуется специальный комплект, который включает два шланга и шариковый клапан.

Процесс заправки климатической системы фреоном включает следующие шаги:

1. Убедитесь, что автомобиль стоит на ручном тормозе и находится в нейтральном положении.
2. Прежде чем подключить шланг заправочного комплекта к порту низкого давления, необходимо очистить его от загрязнений.
3. После подключения шланга запустите двигатель.
4. Подключите второй шланг к баллону с фреоном.
5. Во время заправки периодически нажимайте на педаль акселератора, чтобы хладагент равномерно распределялся по системе кондиционирования. В салоне должен появиться охлажденный воздух.
6. По завершении заправки аккуратно снимите шланг с порта низкого давления и закройте крышку.

Заправка фреоном завершена. Теперь включите автокондиционер и проверьте его работу.

Видео «Установка кондиционера на автомобиль Лада Калина»

В данном видео показан процесс установки кондиционера на автомобиль Калину (автор ролика – Александр Калинин).

https://youtube.com/watch?v=otGcKehJKVc

Необходимые инструменты и материалы для ремонта и заправки

Для успешного ремонта и заправки кондиционера на Ладе Калине вам понадобятся определенные инструменты и материалы. Подготовка к работе включает в себя сбор необходимых предметов, что позволит вам избежать лишних затрат времени и усилий в процессе. Ниже представлен список основных инструментов и материалов, которые вам понадобятся.

Инструменты

• Набор ключей и отверток: Вам понадобятся как плоские, так и крестовые отвертки, а также набор гаечных ключей для демонтажа и монтажа различных элементов кондиционера.
• Манометрический набор: Этот инструмент необходим для проверки давления в системе кондиционирования. Он поможет вам определить, требуется ли заправка фреоном или есть утечки.
• Плоскогубцы: Используются для работы с хомутами и другими крепежными элементами, которые могут быть труднодоступными.
• Шприц для заправки фреона: Если вы планируете самостоятельно заправлять кондиционер, вам понадобится специальный шприц или заправочный пистолет для фреона.
• Термометр: Для проверки температуры выходящего воздуха из вентиляционных отверстий, что поможет оценить эффективность работы кондиционера после заправки.

Материалы

• Фреон: Для заправки кондиционера вам потребуется фреон, который соответствует спецификациям вашего автомобиля. Обычно для Лады Калини используется фреон R134a.
• Уплотнительные кольца: При разборке системы могут потребоваться новые уплотнительные кольца для предотвращения утечек фреона.
• Масло для компрессора: Важно использовать масло, рекомендованное производителем, чтобы обеспечить правильную работу компрессора.
• Очиститель для кондиционера: Специальные средства для очистки системы кондиционирования помогут удалить загрязнения и обеспечить более эффективную работу.

Собрав все необходимые инструменты и материалы, вы сможете приступить к ремонту и заправке кондиционера на Ладе Калине. Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм и повреждений во время работы.

Проверка и замена фильтров кондиционера

Кондиционер в автомобиле Лада Калина, как и в любом другом автомобиле, требует регулярного обслуживания для обеспечения его эффективной работы. Одним из ключевых элементов обслуживания является проверка и замена фильтров кондиционера. Фильтры отвечают за очистку воздуха, поступающего в салон, и их состояние напрямую влияет на качество воздуха и работу системы охлаждения.

Существует два основных типа фильтров, которые необходимо проверять и при необходимости заменять:

• Фильтр салона — отвечает за очистку воздуха, поступающего в салон автомобиля. Он задерживает пыль, пыльцу, загрязнения и другие частицы, что особенно важно для людей с аллергиями.
• Фильтр кондиционера — часто встроен в систему кондиционирования и помогает предотвратить попадание загрязнений в систему, что может привести к ее повреждению.

Проверка фильтра салона

Для проверки фильтра салона необходимо выполнить следующие шаги:

1. Откройте бардачок и найдите доступ к фильтру. В большинстве случаев он расположен за панелью, которая может быть закрыта специальной крышкой.
2. Снимите крышку, аккуратно отщелкнув защелки или открутив винты, если они есть.
3. Извлеките фильтр и осмотрите его на наличие загрязнений. Если фильтр сильно загрязнен, его необходимо заменить.

Замена фильтра салона

Если фильтр требует замены, выполните следующие действия:

1. Приобретите новый фильтр, соответствующий модели вашего автомобиля. Убедитесь, что он подходит по размеру и типу.
2. Установите новый фильтр в обратном порядке, убедившись, что он правильно зафиксирован и не имеет зазоров.
3. Закройте крышку и убедитесь, что она надежно закреплена.

Проверка фильтра кондиционера

Фильтр кондиционера, как правило, требует проверки реже, но его состояние также важно для работы системы. Для проверки:

1. Обратитесь к руководству пользователя, чтобы найти местоположение фильтра кондиционера. Обычно он находится в моторном отсеке или вблизи компрессора.
2. Снимите фильтр и осмотрите его на наличие повреждений или загрязнений.

Замена фильтра кондиционера

Если фильтр кондиционера требует замены, следуйте этим шагам:

1. Приобретите новый фильтр, соответствующий спецификациям вашего автомобиля.
2. Установите новый фильтр, убедившись, что он правильно расположен и зафиксирован.

Регулярная проверка и замена фильтров кондиционера не только продлевает срок службы системы, но и обеспечивает комфортные условия в салоне автомобиля. Рекомендуется проводить эту процедуру не реже одного раза в год, а также перед началом сезона активного использования кондиционера.

Советы по обслуживанию и профилактике кондиционера

Обслуживание и профилактика кондиционера в автомобиле — это важные аспекты, которые помогут продлить срок службы системы и обеспечить её эффективную работу. Ниже представлены основные рекомендации, которые помогут вам поддерживать кондиционер в исправном состоянии.

Регулярная проверка уровня хладагента

Одним из ключевых моментов в обслуживании кондиционера является регулярная проверка уровня хладагента. Низкий уровень хладагента может привести к перегреву компрессора и его выходу из строя. Рекомендуется проверять уровень хладагента не реже одного раза в год, особенно перед началом летнего сезона. Если вы заметили, что кондиционер стал плохо охлаждать, это может быть признаком утечки хладагента.

Очистка фильтров

Фильтры кондиционера играют важную роль в его работе, так как они задерживают пыль и загрязнения. Загрязнённые фильтры могут снижать эффективность системы и увеличивать расход топлива. Рекомендуется очищать или заменять фильтры каждые 10-15 тысяч километров пробега. Если вы часто ездите по пыльным дорогам, то частоту замены следует увеличить.

Проверка и очистка испарителя

Испаритель кондиционера также требует внимания. Со временем на его поверхности может скапливаться грязь и плесень, что приводит к неприятным запахам и снижению эффективности охлаждения. Для очистки испарителя можно использовать специальные аэрозоли, которые помогут удалить загрязнения. Важно помнить, что доступ к испарителю может быть затруднён, поэтому в некоторых случаях может потребоваться помощь специалиста.

Проверка шлангов и соединений

Регулярно проверяйте шланги и соединения системы кондиционирования на наличие трещин, изломов и утечек. Повреждённые шланги могут привести к утечке хладагента и снижению эффективности работы кондиционера. Если вы заметили какие-либо повреждения, рекомендуется заменить шланги как можно скорее.

Использование кондиционера в межсезонье

Чтобы избежать застоя хладагента и сохранить работоспособность системы, рекомендуется периодически включать кондиционер даже в холодное время года. Это поможет смазать компрессор и предотвратить его преждевременный износ. Достаточно включать кондиционер на 10-15 минут раз в месяц.

Профессиональное обслуживание

Несмотря на то, что многие аспекты обслуживания кондиционера можно выполнить самостоятельно, рекомендуется периодически обращаться к специалистам для проведения более глубокого анализа и обслуживания системы. Профессионалы могут провести диагностику, выявить скрытые проблемы и выполнить заправку хладагента с использованием специализированного оборудования.

Следуя этим простым советам, вы сможете поддерживать кондиционер вашего автомобиля в исправном состоянии, что обеспечит комфортные условия в салоне и продлит срок службы системы. Не забывайте, что профилактика всегда проще и дешевле, чем ремонт.
