В автомобиле кондиционер обеспечивает комфорт водителя и пассажиров в жаркие дни. Со временем уровень хладагента может снижаться, что ухудшает работу системы. В этой статье представлено руководство по диагностике и заправке кондиционеров, которое поможет восстановить эффективность работы устройства. Следуя пошаговой инструкции и используя видео, вы сможете сэкономить на услугах автосервиса и приобрести полезные навыки.

Устройство кондиционера

Система кондиционирования выполняет ряд важных функций:

• охлаждение и поддержание комфортной температуры;
• предотвращение запотевания стекол в салоне;
• поддержание оптимального уровня влажности;
• очистка воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое другое оборудование, кондиционер нуждается в регулярном техническом обслуживании. Пренебрежение своевременной сервисной поддержкой, которая включает в себя чистку, заправку, ремонт и другие работы, может привести к снижению его эффективности. Одним из ключевых этапов обслуживания является чистка и заправка кондиционера.

Заправка и чистка входят в перечень услуг любого автосервиса, однако вы можете сэкономить, выполнив эти процедуры самостоятельно. Для успешной заправки важно иметь представление о конструкции кондиционера.

По своей сути автомобильный кондиционер напоминает другие охлаждающие устройства.

Основные компоненты автомобильного кондиционера:

• испаритель;
• конденсатор;
• вентилятор;
• компрессор;
• управляющий клапан;
• магистрали.

В качестве хладагента в системе кондиционирования используется фреон, как и в других охлаждающих системах.

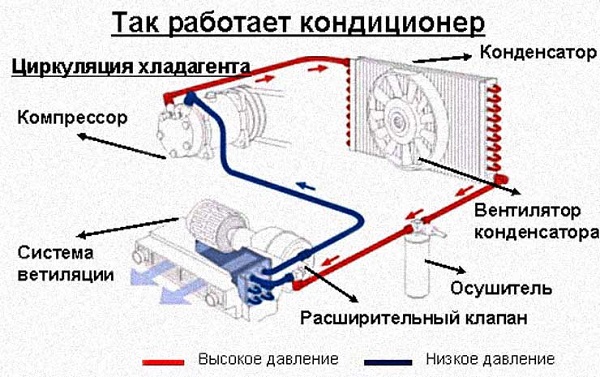

Принцип работы кондиционера следующий: все его элементы соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон движется под низким давлением, а по другой – под высоким. Компрессор, который приводится в действие двигателем, сжимает фреон, находящийся в газообразном состоянии, что приводит к повышению его температуры и давления. Затем фреон по магистрали высокого давления направляется к конденсатору.

Горячий хладагент попадает в конденсатор, где он резко охлаждается, конденсируется и превращается в жидкость. В этом состоянии он поступает к управляющему клапану, который регулирует подачу хладагента в испаритель, где температура приводится в норму. Чем больше фреона поступает в испаритель, тем больше тепла отводится из салона.

Фреон испаряется и в виде холодного газа снова возвращается по магистрали низкого давления в компрессор. Этот процесс повторяется снова и снова.

Как заправить автомобильный кондиционер своими руками

Как часто нужна заправка?

В системах кондиционирования автомобилей в качестве хладагента используется фреон. В процессе эксплуатации неизбежно происходит его утечка, которую невозможно предотвратить. В среднем за год теряется около 15% фреона, что считается нормальным показателем. Для восстановления необходимого объема хладагента рекомендуется проводить заправку кондиционера каждые три года. Если оборудование имеет значительный срок службы, то заправка может потребоваться гораздо чаще. Процесс заправки для всех моделей кондиционеров остается одинаковым.

Если наблюдается значительная утечка фреона, необходимо провести диагностику системы. Часто причиной утечек становится нарушение герметичности соединений. Для проверки состояния системы кондиционирования и выявления утечек хладагента обычно используется специализированное оборудование.

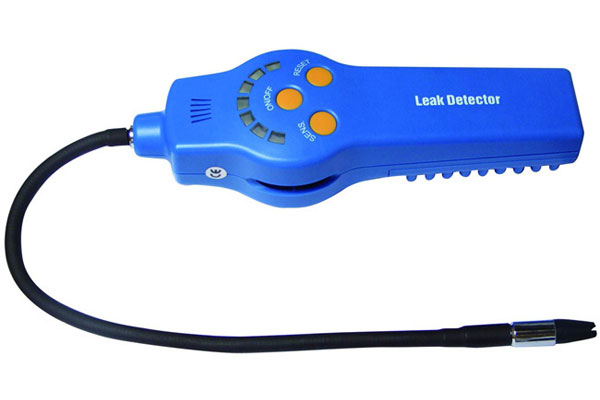

Одним из таких инструментов является течеискатель. Современные устройства обладают высокой чувствительностью, что позволяет точно определить место утечки.

Если нет доступа к диагностическому оборудованию, можно воспользоваться альтернативным методом: при заправке добавить ультрафиолетовый краситель. Для выявления утечек следует несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах утечек будут видны желто-зеленые подтеки.

Интересные факты

Вот несколько интересных фактов о том, как самостоятельно заправить кондиционер автомобиля:

1. Типы хладагента: В современных автомобилях используются разные типы хладагентов, такие как R134a и R1234yf. Перед заправкой важно узнать, какой именно хладагент используется в вашем автомобиле, так как они имеют разные свойства и методы заправки.

2. Системы самодиагностики: Многие современные автомобили оснащены системами самодиагностики, которые могут сообщать о проблемах с кондиционером. Прежде чем заправлять систему, стоит проверить наличие ошибок, так как низкий уровень хладагента может быть следствием утечки, и заправка не решит проблему.

3. Безопасность и экология: При заправке кондиционера важно соблюдать меры безопасности, так как хладагенты могут быть вредными для здоровья и окружающей среды. Использование специального оборудования и соблюдение инструкций поможет избежать утечек и минимизировать негативное воздействие на природу.

Инструкция по заправке

Если в ходе диагностики не обнаружено никаких проблем, можно приступать к заправке системы хладагентом.

Смотрите обучающее видео, посвященное диагностике, заправке и ремонту автомобильных кондиционеров.

https://youtube.com/watch?v=es9tgFrKDb8

Инструменты и материалы

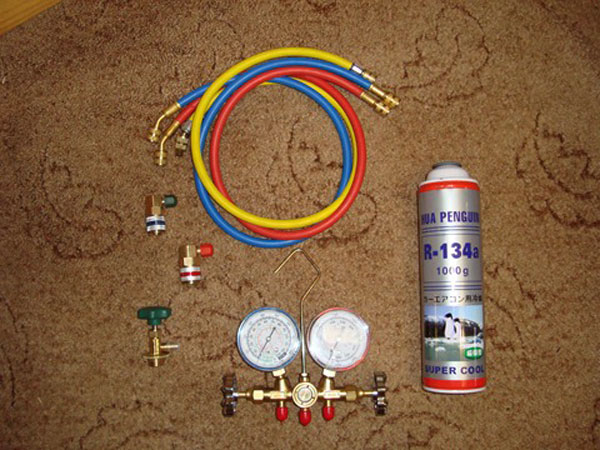

Для самостоятельной проверки давления в системе и последующей заправки автокондиционера необходимо подготовить следующий набор инструментов и материалов:

• метрологическая станция;
• переходник с краном;
• шланги с подходящими насадками;
• баллон с фреоном нужного типа: R-12 или R-134а.

При выборе хладагента важно помнить, что фреон марки R-12 использовался до 1992 года, а после этого начали применять R-134а.

Чтобы точно определить, какой хладагент вам нужен, стоит заглянуть под капот автомобиля, где обычно размещена таблица с данными о применяемом хладагенте. Если такой информации нет, ее можно найти в руководстве пользователя автомобиля.

Этапы

Процесс зарядки автокондиционера своими руками включает в себя несколько ключевых этапов:

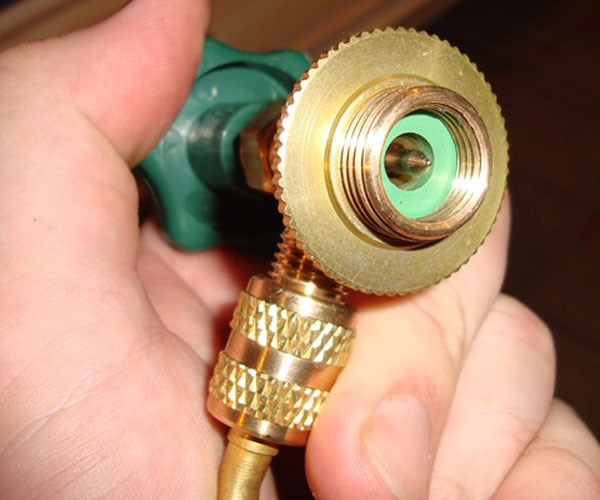

1. Сначала необходимо прикрепить переходник с краном к баллону с фреоном, на котором имеется резьба.
2. После того как переходник установлен, к нему подключается заправочный шланг.
3. Второй конец заправочного шланга соединяется с метрологической станцией. Также к счетчику станции следует подключить еще один заправочный шланг. Таким образом, система для заправки кондиционера фреоном готова.
4. На следующем этапе требуется настроить параметры датчиков счетчика. С помощью регулятора калибровки необходимо установить температуру окружающего воздуха.
5. Затем собранную конструкцию нужно подключить к штуцеру, который находится на трубопроводе с низким давлением. Важно правильно выбрать штуцер, так как трубопровод высокого давления имеет меньший диаметр по сравнению с трубопроводом низкого давления. После выбора штуцера необходимо снять защитный колпачок и тщательно очистить поверхность вокруг него.
6. Далее заправочный шланг от счетчика соединяется со штуцером. Теперь система для заправки готова к работе.
7. Согласно инструкции, заправку следует производить со стороны низкого давления, когда двигатель автомобиля работает. При этом обороты должны быть установлены на уровне 1500.
8. Затем необходимо дать системе кондиционирования поработать на максимальной мощности. После этого баллон с хладагентом следует перевернуть и открыть кран на переходнике. В этом положении хладагент начнет поступать в систему. В процессе заправки важно следить за давлением на датчиках станции, нормальное значение не должно превышать 285 кПа.
9. Дозаправку хладагента следует продолжать до тех пор, пока из вентиляции не начнет поступать холодный воздух.

Правильность выполнения заправки можно проверить через смотровое отверстие на фильтре-осушителе. Если в жидкости отсутствуют пузырьки, значит, заправка выполнена корректно. Самостоятельная заправка и ремонт автокондиционеров помогают существенно сэкономить на техническом обслуживании.

Видео «Как самостоятельно заправить автокондиционер»

В данном видео Олег Акушин наглядно показывает процесс дозаправки кондиционера автомобиля.

https://youtube.com/watch?v=3M5SISSJVfk

Проверка системы на утечки

Перед тем как приступить к заправке кондиционера, необходимо убедиться, что система не имеет утечек. Утечки хладагента могут привести к неэффективной работе кондиционера и даже его поломке. Для проверки системы на утечки можно использовать несколько методов:

• Визуальный осмотр: Начните с тщательного осмотра всех видимых компонентов системы кондиционирования, включая трубки, соединения и радиатор. Обратите внимание на наличие масляных пятен, которые могут указывать на утечку хладагента.
• Использование мыльного раствора: Приготовьте мыльный раствор и нанесите его на соединения и трубки системы. Если образуются пузырьки, это свидетельствует о наличии утечки.
• Ультразвуковой детектор: Для более точной диагностики можно использовать ультразвуковой детектор утечек. Этот прибор улавливает звуки, которые издают молекулы хладагента при утечке, и помогает локализовать проблему.
• Тест с использованием флуоресцентного красителя: Если предыдущие методы не дали результатов, можно использовать специальный флуоресцентный краситель, который добавляется в систему. После работы кондиционера утечка будет видна под ультрафиолетовым светом.

После того как вы провели проверку и убедились, что утечек нет, можно переходить к следующему этапу — заправке кондиционера. Однако, если вы обнаружили утечки, необходимо устранить их перед заправкой, иначе хладагент снова выйдет из системы, и кондиционер не будет работать должным образом.

Важно помнить, что работа с системой кондиционирования требует аккуратности и соблюдения всех мер безопасности. Если вы не уверены в своих силах или не имеете необходимого оборудования, лучше обратиться к специалистам.

Советы по обслуживанию кондиционера

Обслуживание кондиционера вашего автомобиля — это важный аспект, который помогает поддерживать его эффективность и продлевает срок службы системы. Вот несколько советов, которые помогут вам правильно ухаживать за кондиционером:

• Регулярная проверка уровня хладагента: Один из первых шагов в обслуживании кондиционера — это проверка уровня хладагента. Низкий уровень может указывать на утечку, что требует немедленного внимания. Используйте манометр для проверки давления в системе.
• Очистка или замена фильтров: Фильтры кондиционера необходимо регулярно очищать или заменять. Загрязненные фильтры могут снижать эффективность системы и ухудшать качество воздуха в салоне. Рекомендуется проверять фильтры каждые 10 000 — 15 000 км пробега.
• Проверка шлангов и соединений: Осмотрите шланги и соединения на наличие трещин, повреждений или утечек. Если вы заметили какие-либо проблемы, замените поврежденные детали, чтобы избежать дальнейших повреждений системы.
• Использование кондиционера: Регулярно используйте кондиционер, даже в холодное время года. Это помогает поддерживать смазку компрессора и предотвращает его застывание. Рекомендуется включать кондиционер на 10-15 минут раз в месяц.
• Проверка компрессора: Компрессор — это сердце системы кондиционирования. Если вы слышите необычные звуки или замечаете, что кондиционер не охлаждает воздух, возможно, проблема в компрессоре. В таком случае лучше обратиться к специалисту.
• Профессиональная диагностика: Рекомендуется периодически проходить профессиональную диагностику системы кондиционирования. Специалисты могут выявить скрытые проблемы и провести необходимые работы по обслуживанию.
• Соблюдение рекомендаций производителя: Всегда следуйте рекомендациям производителя вашего автомобиля по обслуживанию кондиционера. Это поможет избежать проблем и сохранить гарантию на автомобиль.

Следуя этим советам, вы сможете поддерживать кондиционер вашего автомобиля в хорошем состоянии, что обеспечит комфортные условия в салоне и продлит срок службы системы. Не забывайте, что регулярное обслуживание — это залог надежной работы вашего кондиционера.

Типы хладагента и их характеристики

Типы хладагента

Хладагенты – это вещества, которые используются в системах кондиционирования для переноса тепла. В автомобилях применяются различные типы хладагентов, каждый из которых имеет свои характеристики и особенности. Наиболее распространенными хладагентами являются R-134a и R-1234yf.

R-134a

R-134a (тетрафторэтан) – это синтетический хладагент, который широко использовался в автомобилях до появления более современных альтернатив. Он обладает хорошими термодинамическими свойствами, что делает его эффективным для охлаждения. Однако R-134a имеет высокий потенциал глобального потепления (GWP), что привело к его постепенному вытеснению из рынка.

R-1234yf

R-1234yf (тетрафторпропен) – это более современный хладагент, который был разработан как альтернатива R-134a. Он имеет значительно более низкий потенциал глобального потепления, что делает его более экологически чистым вариантом. R-1234yf также обладает хорошими охлаждающими свойствами, но его стоимость выше, чем у R-134a. Многие новые автомобили уже оснащены системами, работающими на R-1234yf.

Сравнение характеристик

Выбор хладагента

При выборе хладагента для заправки кондиционера автомобиля важно учитывать не только его характеристики, но и совместимость с существующей системой. Использование неподходящего хладагента может привести к повреждению компонентов системы и снижению ее эффективности. Поэтому перед заправкой рекомендуется ознакомиться с рекомендациями производителя автомобиля и использовать только те хладагенты, которые указаны в руководстве пользователя.

Заключение

Знание типов хладагентов и их характеристик поможет вам правильно выбрать и заправить кондиционер вашего автомобиля. Убедитесь, что вы используете рекомендованный хладагент, чтобы обеспечить оптимальную работу системы и продлить срок ее службы.
