Компрессор кондиционера — важный элемент системы охлаждения автомобиля. Его неисправности могут вызвать дискомфорт в жаркую погоду. В статье рассмотрим конструкцию и принцип работы компрессора, а также предложим пошаговые рекомендации по диагностике и ремонту устройства. Умение выявлять и устранять проблемы с компрессором поможет сэкономить на ремонте и обеспечить комфорт в салоне автомобиля.

Характеристика

Случается, что устройство отказывается включаться. В чем же причина? Их может быть немало. Прежде чем обсудить, почему оно не функционирует, и как осуществляется разборка, давайте подробнее рассмотрим устройство системы и принцип её работы.

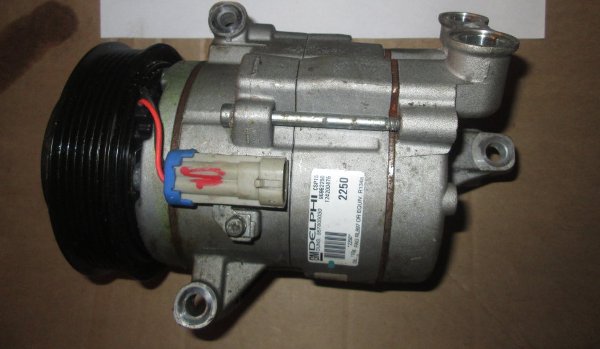

Устройство

Как функционирует кондиционер в автомобиле:

1. Электромуфта. Эта деталь отвечает за намагничивание прижимного шкива к диску, который работает от приводного ремня. Именно электромуфта активирует шкивы при включении кондиционера. На практике, неисправность электромуфты часто становится главной причиной поломки системы, поэтому её диагностика требует особого внимания.

2. Компрессор. Внутри кондиционера располагается компрессор, который, когда он активен, прокачивает хладагент через трубопроводы к конденсору (радиатору).

3. Радиатор. Эта часть системы предназначена для охлаждения хладагента. Радиатор располагается рядом с радиатором двигателя, что позволяет воздушному потоку во время движения дополнительно способствовать охлаждению хладагента.

4. Вентилятор. Он включается и работает совместно с системой. Когда вентилятор активируется, он охлаждает хладагент. После этого охлажденный хладагент поступает в ресивер.

5. Ресивер. Находясь внутри системы, ресивер выполняет функцию фильтра, очищая конденсат от пыли и загрязнений, прежде чем направить его в терморегулирующий вентиль.

6. Вентиль. Эта деталь отвечает за подачу конденсата в испаритель после того, как конденсат преобразуется в газообразное состояние.

7. Испаритель. Он пропускает хладагент, который охлаждается, а затем с помощью вентилятора распределяет холодный воздух в салоне автомобиля.

Интересные факты

Вот несколько интересных фактов о том, что делать, если барахлит компрессор кондиционера в автомобиле:

1. Диагностика проблемы: Прежде чем предпринимать какие-либо действия, важно провести диагностику. Часто проблемы с компрессором могут быть связаны не только с самим устройством, но и с недостатком хладагента, неисправностью реле или повреждением проводки. Использование специализированного оборудования для диагностики может помочь точно определить источник проблемы.

2. Замена масла: Компрессоры кондиционеров требуют специального масла для смазки. Если компрессор начинает работать с перебоями, это может быть связано с недостатком масла. В некоторых случаях простая замена масла может восстановить его работоспособность, но важно использовать правильный тип масла, рекомендованный производителем.

3. Проверка на наличие утечек: Утечки хладагента — одна из самых распространенных причин неисправностей компрессора. Использование ультрафиолетового света или специальных красителей может помочь выявить места утечек. Если утечка обнаружена, ее необходимо устранить, прежде чем пытаться восстановить работу компрессора.

Эти факты подчеркивают важность комплексного подхода к диагностике и ремонту системы кондиционирования в автомобиле.

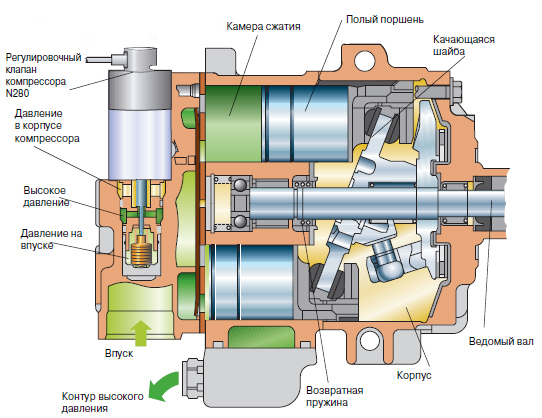

Принцип работы

Теперь рассмотрим принцип работы компрессора. Этот элемент предназначен для сжатия и преобразования хладагента в жидкость, что позволяет ему циркулировать по всей системе. В большинстве современных автомобилей используются поршневые компрессоры, которые оснащены несколькими поршнями. Их работа основана на том, что при включении компрессора активируется нагнетатель, установленный на шкиве, который перемещается только в осевом направлении.

Поршни сжимают хладагент по определенному алгоритму до нужного состояния, после чего направляют его дальше по системе. Движущиеся части компрессора требуют смазки, которая обеспечивается специальным маслом. Важно отметить, что выбор масла зависит от конкретной модели автомобиля. Во время работы компрессор забирает от 2 до 15 лошадиных сил мощности у двигателя.

Проверка БУ компрессора кондиционера BMW перед установкой.

Как правильно проверить устройство

Ремонт компрессора автокондиционера становится необходимым в случае возникновения проблем в его работе. К таким проблемам могут относиться неисправность электромуфты, появление постороннего шума при включении, утечка через сальник и другие неисправности. Для того чтобы корректно оценить состояние всех компонентов и провести диагностику, важно сначала разобраться в основных признаках неисправностей.

Признаки

Признаки, указывающие на то, что устройство может быть заблокировано или функционирует неправильно, можно определить при внешней проверке устройства. В некоторых случаях такой осмотр оказывается достаточным для выявления возможных проблем и оценки работоспособности. Однако иногда признаки неисправности можно услышать: если во время работы схемы возникают посторонние звуки, это может указывать на неисправность.

1. Первый признак, который можно проверить без углубленной диагностики, — это отсутствие холодного воздушного потока. Чтобы убедиться в этом, достаточно включить кондиционер в автомобиле на максимальную мощность и оценить, как он дует. Если холодный воздух не поступает, это может указывать на утечку хладагента.
2. Оценить работоспособность устройства можно также по новым звукам. Если во время работы кондиционера появляются необычные шумы, это может свидетельствовать о различных проблемах, о которых мы расскажем далее.
3. Внимательные водители иногда замечают, что система включается иначе, чем раньше. Например, при активации может отсутствовать привычный щелчок. Это можно проверить самостоятельно, просто включив систему.
4. Кроме шумов, во время работы системы может возникать резкий стук. Проверить это довольно просто — достаточно включить систему.

Причины

1. Как уже упоминалось, ремонт компрессора автокондиционера может потребоваться в различных ситуациях. В первую очередь, это касается замены сальника. Сальник является расходным элементом, который необходимо периодически обновлять. Обычно неисправность сальника проявляется через утечку хладагента. Если в работе компрессора возникают механические проблемы, то чаще всего это связано с протечкой сальника или соединительных участков устройства. Для выявления утечки сальника можно использовать ультрафиолетовую лампу. Для этого в хладагент добавляется люминесцентная краска. На практике именно сальники чаще всего становятся причиной необходимости приобретения ремкомплекта и их замены.

2. Что касается шумов, то их появление после подключения устройства может указывать на неисправность подшипников приводного шкива или вала. Также звуки в работе устройства могут свидетельствовать о необходимости натяжки ремня. Если электромуфта отключена, а вал компрессора при ослабленном ремне вращается с трудом, то, скорее всего, проблема заключается в подшипнике. Если же ролик можно легко вращать вручную, то, вероятнее всего, подшипник вала вышел из строя.

3. Особое внимание стоит уделить электромуфте. Если при включении кондиционера не слышен щелчок, это указывает на проблему с электромуфтой. Отсутствие щелчка при активации автомобильного кондиционера может быть связано с износом элемента и образованием зазора. Кроме того, причиной может быть катушка: если компрессор перегревается, катушка может расплавиться, и в этом случае не избежать покупки ремкомплекта.

4. Если во время работы кондиционера после его подключения возникают стуки, это может свидетельствовать о погнутых клапанах или изношенных поверхностях поршней. Также появление стуков может быть связано с слишком высоким или низким уровнем давления на выходе и входе устройства (автор видео о замене подшипника — vassilij pavliuk).

Замена подшипника в компрессоре SANDEN

Ремонт основных неисправностей

При обнаружении неисправностей в работе схемы компрессора кондиционера, первым делом стоит приобрести ремкомплект.

Рассмотрим, как производится ремонт и замена различных компонентов устройства:

1. В случае незначительных повреждений корпуса, его замена не требуется. Достаточно отключить элемент, заварить поврежденные участки с использованием аргонно-дуговой сварки и затем подключить его обратно.
2. Для замены сальника, после приобретения ремкомплекта, необходимо удалить хладагент из системы, а затем демонтировать компрессор. Если в процессе работы схемы обнаружены утечки прокладок, потребуется разобрать корпус нагнетателя. Этот корпус состоит из нескольких частей, и утечка чаще всего происходит между ними. Для замены сальника нужно снять ступицу муфты, а затем, убрав стопорный элемент, который удерживает прокладку, можно демонтировать сальник. После его снятия производится замена, для чего потребуется специальная оправка. После установки нового элемента схема собирается и подключается обратно.
3. Чтобы заменить подшипник вала, необходимо приобрести соответствующий ремкомплект. Элементы ремкомплекта используются после демонтажа компрессора с кондиционера. После снятия муфты следует извлечь старый подшипник, взять новый из ремкомплекта и установить его на место.
4. Если проблема связана с электромуфтой, после покупки ремкомплекта нужно демонтировать нагнетатель. С этого компонента снимаются прижимная пластина, неисправная катушка или вал с признаками износа. Все элементы ремкомплекта заменяются на новые, после чего устанавливаются обратно на нагнетатель.
5. Если неисправности касаются поршней устройства, специалисты рекомендуют добавить масло в систему. Это может помочь временно отсрочить выход компрессора из строя. Однако, если в системе имеются продукты износа, они могут забить ресивер и клапан, что приведет к необходимости промывки системы.

Видео «Подробная инструкция по ремонту компрессора»

Ремонт компрессора кондиционера. Автоматика — автокондиционеры от А до Я.

Профилактика и обслуживание компрессора

Первым шагом в профилактике является регулярная проверка уровня хладагента. Низкий уровень хладагента может привести к перегреву компрессора и его выходу из строя. Рекомендуется проверять уровень хладагента не реже одного раза в год, особенно перед началом летнего сезона.

Также стоит обратить внимание на состояние ремня привода компрессора. Износ или неправильная натяжка ремня могут привести к снижению эффективности работы компрессора. Рекомендуется проверять ремень на наличие трещин, износа и правильной натяжки. Если вы заметили какие-либо проблемы, замените ремень на новый.

Очистка радиатора кондиционера и испарителя также важна для поддержания их работоспособности. Загрязненные радиаторы могут препятствовать нормальному теплообмену, что негативно сказывается на работе компрессора. Регулярная очистка поможет избежать перегрева и повысит эффективность системы.

Не забывайте о замене фильтра салона. Загрязненный фильтр может ограничивать поток воздуха, что также влияет на работу кондиционера. Рекомендуется менять фильтр не реже чем раз в 15 000 километров или раз в год, в зависимости от условий эксплуатации автомобиля.

Кроме того, важно следить за состоянием системы в целом. Если вы заметили необычные звуки, утечки хладагента или снижение эффективности работы кондиционера, не откладывайте диагностику. Своевременное обращение к специалистам поможет выявить и устранить проблему на ранней стадии, что сэкономит ваши средства и время.

Наконец, рекомендуется проводить полное обслуживание системы кондиционирования не реже чем раз в два года. Это включает в себя проверку всех компонентов системы, замену хладагента, очистку и проверку на наличие утечек. Такой подход обеспечит надежную и долгосрочную работу компрессора и всей системы кондиционирования в целом.

Выбор и замена компрессора

Когда компрессор кондиционера в автомобиле начинает барахлить, важно правильно подойти к его выбору и замене, чтобы избежать дальнейших проблем с системой охлаждения. Прежде всего, необходимо определить, что именно вызывает неисправность компрессора. Это может быть связано с утечкой хладагента, механическим повреждением или электрическими проблемами.

Если вы уверены, что компрессор нуждается в замене, первым шагом будет выбор подходящей модели. Важно учитывать следующие факторы:

• Совместимость: Убедитесь, что новый компрессор совместим с вашей моделью автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с профессионалом.
• Тип компрессора: Существуют разные типы компрессоров, такие как поршневые, спиральные и ротационные. Выбор зависит от конструкции системы кондиционирования вашего автомобиля.
• Производитель: Рекомендуется выбирать компрессоры от известных производителей, так как они обеспечивают более высокое качество и надежность. Оригинальные запчасти могут быть дороже, но они гарантируют лучшую совместимость и долговечность.
• Гарантия: Обратите внимание на гарантийные условия. Хороший компрессор должен иметь хотя бы год гарантии, что свидетельствует о его надежности.

После выбора компрессора следует перейти к его замене. Этот процесс можно выполнить самостоятельно, если у вас есть необходимые инструменты и опыт, или обратиться в сервисный центр. Если вы решите заменить компрессор самостоятельно, следуйте этим шагам:

1. Подготовка: Отключите аккумулятор и освободите систему от хладагента. Это можно сделать с помощью специального оборудования в сервисе.
2. Снятие старого компрессора: Найдите компрессор в моторном отсеке и отсоедините все соединения, включая шланги и электрические разъемы. Убедитесь, что вы запоминаете порядок подключения.
3. Установка нового компрессора: Установите новый компрессор на место старого, подключите все шланги и электрические разъемы. Убедитесь, что все соединения надежны и герметичны.
4. Заправка системы: Заправьте систему новым хладагентом, следуя рекомендациям производителя. Проверьте, нет ли утечек.
5. Тестирование: Включите кондиционер и проверьте его работу. Убедитесь, что система охлаждает воздух должным образом и нет посторонних шумов.

Замена компрессора кондиционера — это ответственный процесс, который требует внимательности и аккуратности. Если у вас нет уверенности в своих силах, лучше доверить эту работу профессионалам, чтобы избежать дополнительных затрат на ремонт в будущем.

Советы по эксплуатации кондиционера в автомобиле

Чтобы избежать проблем с компрессором кондиционера и продлить срок его службы, важно следовать нескольким простым, но эффективным рекомендациям по эксплуатации системы кондиционирования в автомобиле.

Регулярная проверка системы: Один из ключевых аспектов ухода за кондиционером – это регулярная проверка его состояния. Рекомендуется проводить диагностику системы не реже одного раза в год. Это поможет выявить возможные утечки хладагента, проблемы с компрессором или другими компонентами системы.

Использование кондиционера в холодное время года: Многие водители отключают кондиционер в зимний период, что может привести к его поломке. Рекомендуется включать кондиционер хотя бы раз в месяц на 10-15 минут, даже в холодное время года. Это поможет смазать компрессор и предотвратить его застывание.

Поддержание чистоты фильтров: Загрязненные фильтры могут значительно ухудшить работу кондиционера. Регулярно проверяйте и при необходимости меняйте салонные фильтры. Это не только улучшит работу системы, но и обеспечит чистоту воздуха в салоне автомобиля.

Правильное использование кондиционера: Не забывайте, что резкое включение кондиционера сразу после запуска двигателя может негативно сказаться на его работе. Дайте двигателю поработать несколько минут, прежде чем включить кондиционер. Также старайтесь избегать работы кондиционера на максимальных оборотах в течение длительного времени.

Проверка уровня хладагента: Низкий уровень хладагента может привести к перегреву и поломке компрессора. Регулярно проверяйте уровень хладагента и при необходимости пополняйте его. Если вы заметили, что уровень хладагента быстро снижается, это может свидетельствовать о наличии утечек в системе, которые необходимо устранить.

Своевременное обслуживание: Не забывайте о регулярном техническом обслуживании автомобиля, которое включает в себя проверку и обслуживание системы кондиционирования. Это поможет избежать серьезных поломок и дорогостоящего ремонта в будущем.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы компрессора кондиционера и обеспечить его надежную работу в любое время года.
