Сцепление — ключевой компонент трансмиссии автомобиля, обеспечивающий плавный переход между передачами и передачу мощности от двигателя к колесам. В этой статье рассмотрим устройство сцепления, его основные элементы и принцип работы, что поможет лучше понять функционирование автомобиля. Знание о сцеплении повысит осведомленность о технических аспектах и поможет в диагностике возможных проблем.

Устройство

Как уже упоминалось, главная задача системы сцепления заключается в плавном соединении шкива коробки передач и маховика двигателя автомобиля во время переключения передач и старта с места.

Таким образом, сцепление можно рассматривать как выключатель крутящего момента.

Кроме того, система сцепления (СС) играет важную роль в предотвращении перегрузок и повреждений трансмиссии при резком торможении.

Существует несколько типов сцеплений, классифицируемых по различным характеристикам:

• по количеству ведомых дисков: однодисковые и многодисковые (наиболее распространены однодисковые);
• по принципу работы: «мокрые» и «сухие» (сухие сцепления являются наиболее популярными);
• по способу активации маховика: механические, гидравлические, электрические или комбинированные;
• по методу воздействия на прижимной диск.

Теперь давайте подробнее рассмотрим конструкцию сцепления, а именно, из каких компонентов оно состоит. Чтобы лучше понять принцип работы устройства, мы также предоставим видео с наглядным примером его функционирования.

Устройство СЦЕПЛЕНИЯ (3D анимация)

Нажимной элемент

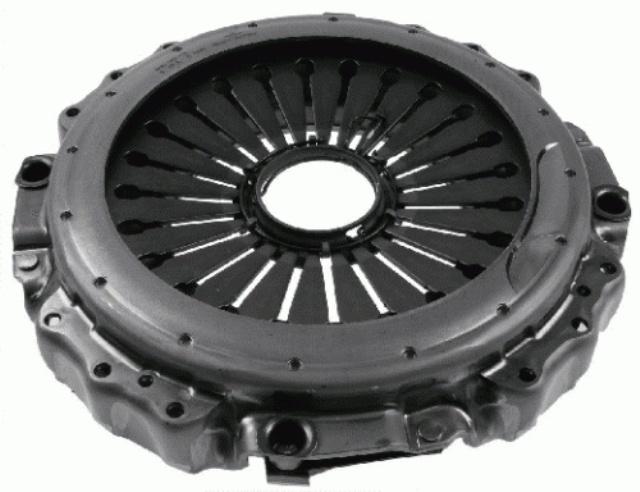

Этот элемент среди российских водителей часто называют «корзиной». Он представляет собой устройство круглой конфигурации. Пружины «корзины» соединены с прижимной площадкой, которая также обладает округлой формой.

Интересные факты

Вот несколько интересных фактов о сцеплении в автомобилях:

1. Механизм работы: Сцепление работает по принципу трения. Когда водитель нажимает на педаль сцепления, механизм разъединяет маховик и диск сцепления, что позволяет переключать передачи без повреждения трансмиссии. Это достигается за счет использования пружин, которые обеспечивают необходимое давление для сцепления диска с маховиком.

2. Типы сцеплений: Существует несколько типов сцеплений, включая механические, гидравлические и электромагнитные. Гидравлические сцепления, например, используют жидкость для передачи усилия от педали к механизму сцепления, что позволяет добиться более плавного и точного управления.

3. Износ и обслуживание: Диск сцепления подвержен значительному износу, особенно при частых стартах и остановках в городских условиях. Регулярная проверка и замена сцепления могут значительно продлить срок службы трансмиссии и улучшить характеристики автомобиля. Интересно, что некоторые современные автомобили оснащены системами, которые могут предупреждать водителя о необходимости замены сцепления на основе анализа стиля вождения.

Как работает сцепление. Без воды и понятным языком

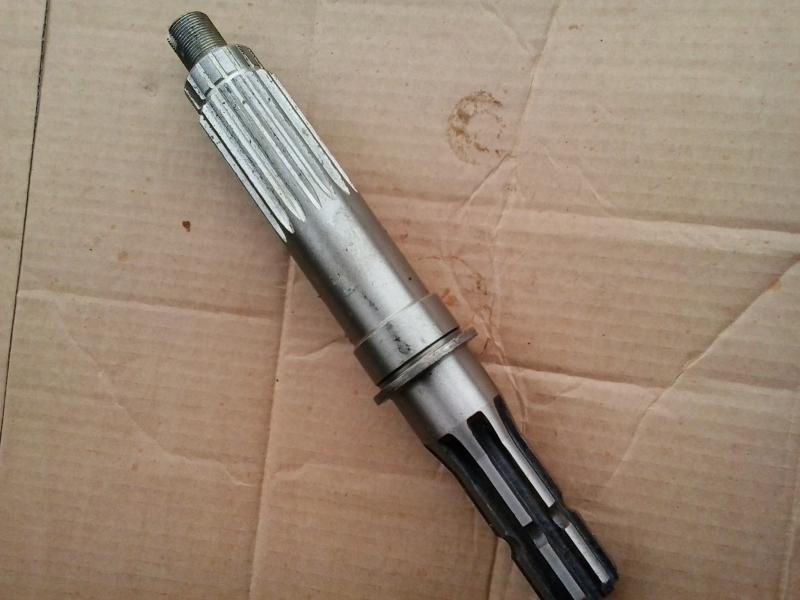

Ведомый шкив

Этот компонент имеет округлую форму и состоит из нескольких ключевых элементов:

• металлическое основание диска;
• шлицевая муфта;
• углепластиковые накладки, которые могут быть также выполнены из керамики или кевлара — эти элементы фиксируются к основанию диска с помощью специальных крепежных устройств;
• толстые демпферные пружины, расположенные по периметру круглого основания. Они находятся вокруг муфты и служат для предотвращения вибраций.

Выжимной элемент

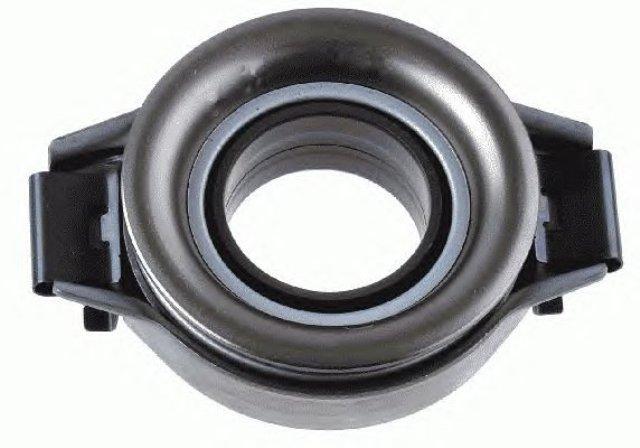

Это, по сути, подшипник. Одна из сторон этого элемента представляет собой площадку, которая располагается на первичном шкиве и фиксируется к защитному кожуху вала. Стоит отметить, что первичный шкив немного выступает за пределы агрегата коробки передач.

Выжимной элемент сцепления начинает действовать в момент нажатия на оправу. В зависимости от своего функционирования подшипник может быть:

• нажимным;
• оттягивающим.

Привод

Система привода может быть реализована в различных вариантах: гидравлическом, электрическом или механическом. Давайте подробнее рассмотрим, как работает каждая из этих систем.

• Гидравлическая система включает в себя два цилиндра: главный и рабочий, которые соединены между собой через патрубок высокого давления. При нажатии на педаль сцепления создается давление, которое активирует шток главного цилиндра, на одном конце которого установлен специальный поршень. Этот поршень выталкивает тормозную жидкость, что приводит к образованию давления в системе, которое затем передается к рабочему цилиндру через патрубок. Рабочий цилиндр имеет аналогичную конструкцию: на нем также установлен поршень и шток. Под воздействием давления поршень активирует шток, который, в свою очередь, воздействует на выжимную вилку.
• В электрическом приводе, при нажатии на педаль, срабатывает небольшой электрический мотор, к которому подсоединен тросик.
• Механическая система привода передает усилие, возникающее при нажатии на педаль сцепления, на выжимную вилку с помощью тросика, который находится внутри защитного кожуха.

Педаль

Педаль сцепления, как правило, находится слева от тормоза. В случае, если ваше авто оснащено автоматической трансмиссией, педаль сцепления отсутствует. Однако сам механизм сцепления, безусловно, присутствует в системе.

Как работает?

Если вы хотите понять, как функционирует сцепление, наша статья станет для вас полезным источником информации. Давайте разберем, как работает сцепление автомобиля на практике.

Когда сцепление не задействовано, ведомый вал находится под давлением между нажимным диском и маховиком. При нажатии на газ водителем в системе возникает трение, что приводит к перенаправлению крутящего момента от маховика двигателя внутреннего сгорания к трансмиссии автомобиля.

При выжимании педали сцепления детали механизма начинают работать и взаимодействовать друг с другом. Это приводит к освобождению ведомого вала от прижимного усилия. В этом процессе активируется тросик сцепления. Вилка отключения механизма перемещает подшипник к маховику вдоль вала, после чего подшипник начинает давить на пластины нажимной пружины.

Если лепестки пружины механизма изгибаются в сторону маховика, пружина отводит наружный край от нажимного диска, тем самым освобождая его. В то же время тангенциальные пружинки отпускают нажимной диск, что приводит к прекращению передачи крутящего момента от двигателя к коробке передач.

Когда водитель отпускает педаль, нажимной диск вновь начинает взаимодействовать с ведомым шкивом через диафрагменную пружину. Также важно отметить, что нажимной диск взаимодействует с маховиком в момент отпускания педали. В результате этого крутящий момент снова начинает передаваться от двигателя к коробке передач благодаря возникшим силам трения.

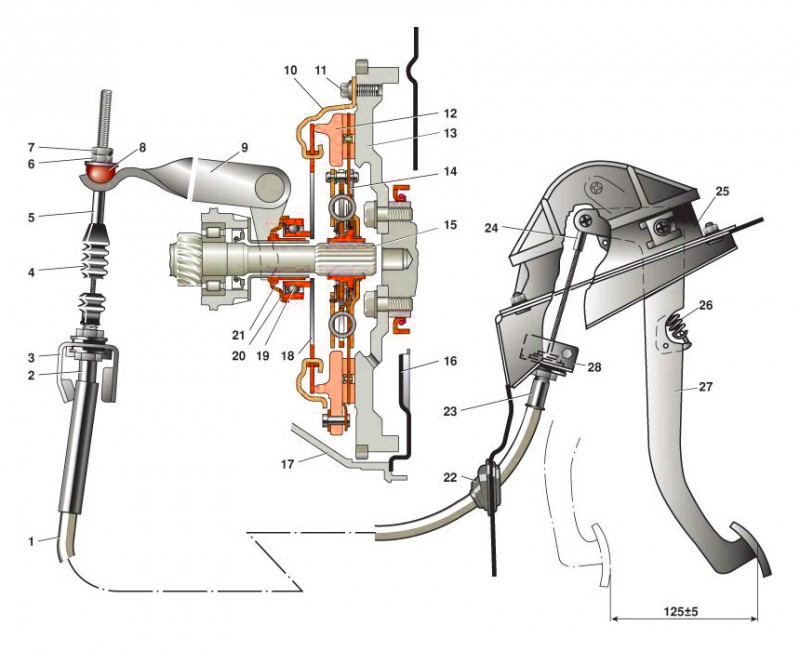

Теперь давайте рассмотрим схему устройства и его составные части.

• 1 — оболочка тросика механизма;
• 2 — нижняя часть оболочки, наконечник;
• 3 — крепление тросика к педали;
• 4 — защитный чехол тросика;
• 5 — нижняя часть тросика;
• 6 — гайка для регулировки положения педали;
• 7 — контргайка;
• 8 — поводок тросика;
• 9 — вилка отключения механизма;
• 10 — защитный кожух устройства;
• 11 — винт крепления;
• 12 — нажимной диск;
• 13 — маховик агрегата;
• 14 — ведомый шкив;
• 15 — первичный шкив силового агрегата;
• 16 — нижняя часть картера устройства;
• 17 — сам картер механизма;
• 18 — пружина нажимного устройства;
• 19 — подшипник для отключения при переключении скоростей;
• 20 — фланец муфты;
• 21 — втулка муфты выжимного элемента;
• 22 — уплотнительная резинка;
• 23 — верхняя часть оболочки тросика;
• 24 — верхняя часть тросика;
• 25 — опорная деталь крепления педали устройства;
• 26 — пружина педали механизма;
• 27 — сама педаль;
• 28 — упорная пластина.

Видео от Михаила Нестерова «Принцип работы сцепления»

В данном видео демонстрируется, как функционирует механизм.

https://youtube.com/watch?v=sVF7Qf-U3Nw

Типы сцеплений

Сцепление является важным элементом трансмиссии автомобиля, обеспечивающим передачу крутящего момента от двигателя к коробке передач. Существует несколько типов сцеплений, каждый из которых имеет свои особенности и области применения. Рассмотрим наиболее распространенные из них.

1. Механическое сцепление

Механическое сцепление является самым распространенным типом, используемым в большинстве автомобилей. Оно состоит из диска сцепления, нажимного диска и выжимного подшипника. При нажатии на педаль сцепления выжимной подшипник отводит нажимной диск, освобождая диск сцепления от контакта с маховиком. Это позволяет переключать передачи без повреждения трансмиссии. Механическое сцепление может быть как одно-, так и многодисковым, в зависимости от мощности двигателя и требований к передаче крутящего момента.

2. Гидравлическое сцепление

Гидравлическое сцепление использует жидкость для передачи усилия от педали сцепления к выжимному подшипнику. Это позволяет добиться более плавного и точного управления сцеплением. Гидравлические системы часто используются в спортивных автомобилях и моделях с высокой производительностью, так как они обеспечивают более быструю реакцию и меньшую нагрузку на ноги водителя. Однако они могут быть более сложными в обслуживании и ремонте.

3. Электронное сцепление

Электронное сцепление, или сцепление с электронным управлением, представляет собой современное решение, которое использует электрические датчики и приводы для управления сцеплением. Это позволяет добиться высокой точности и быстроты переключения передач, а также интеграции с системами помощи водителю, такими как адаптивный круиз-контроль. Электронные сцепления часто встречаются в гибридных и электрических автомобилях, где важна эффективность и экономия топлива.

4. Сцепление с двойным диском

Сцепление с двойным диском (или многодисковое сцепление) используется в высокопроизводительных автомобилях и спортивных моделях. Оно состоит из двух дисков сцепления, что позволяет увеличить площадь контакта и, соответственно, передаваемую мощность. Такой тип сцепления обеспечивает более быструю реакцию и лучшее сцепление, что особенно важно при высоких оборотах двигателя. Однако они могут быть более дорогими и требовать более частого обслуживания.

5. Сцепление с пружинным механизмом

Сцепление с пружинным механизмом использует пружины для создания давления на диск сцепления. Это позволяет обеспечить надежное сцепление при различных условиях эксплуатации. Пружинные механизмы могут быть как простыми, так и сложными, в зависимости от конструкции сцепления. Они обеспечивают хорошую производительность и долговечность, но могут требовать регулярной проверки и замены пружин.

Каждый из этих типов сцеплений имеет свои преимущества и недостатки, и выбор конкретного типа зависит от требований к автомобилю, его назначения и условий эксплуатации. Понимание различных типов сцеплений поможет водителям лучше заботиться о своем автомобиле и обеспечивать его надежную работу.

Проблемы и неисправности сцепления

Сцепление является одним из ключевых элементов трансмиссии автомобиля, и его неисправности могут привести к серьезным проблемам в работе всего транспортного средства. Рассмотрим наиболее распространенные проблемы, с которыми могут столкнуться водители.

1. Пробуксовка сцепления

Пробуксовка сцепления происходит, когда фрикционные диски не могут обеспечить достаточное сцепление между двигателем и трансмиссией. Это может быть вызвано износом фрикционных накладок, неправильной регулировкой сцепления или использованием некачественных материалов. Признаки пробуксовки включают увеличение оборотов двигателя без соответствующего увеличения скорости автомобиля, а также запах жжёного материала.

2. Задержка при переключении передач

Если сцепление не отключается полностью, это может привести к затруднениям при переключении передач. Водитель может заметить, что рычаг переключения передач заедает или требует значительных усилий для переключения. Причины могут включать неисправности в гидравлической системе, износ или повреждение механизма сцепления, а также неправильную регулировку.

3. Шумы при работе сцепления

Шумы, возникающие при нажатии на педаль сцепления или во время переключения передач, могут указывать на проблемы с подшипниками, выжимным подшипником или самим сцеплением. Посторонние звуки, такие как скрежет или стук, могут свидетельствовать о том, что детали сцепления изношены или повреждены, и требуют немедленного внимания.

4. Вибрации при работе сцепления

Вибрации, возникающие при нажатии на педаль сцепления или во время движения, могут быть признаком неправильной установки сцепления, износа дисков или повреждения маховика. Эти вибрации могут привести к дополнительному износу других компонентов трансмиссии и ухудшению управляемости автомобиля.

5. Утечка жидкости

В гидравлических системах сцепления утечка жидкости может привести к снижению давления в системе и, как следствие, к неэффективной работе сцепления. Утечки могут происходить из-за повреждения шлангов, прокладок или самого цилиндра. Важно регулярно проверять уровень жидкости и состояние компонентов системы.

6. Неправильная регулировка сцепления

Неправильная регулировка сцепления может привести к его преждевременному износу или неэффективной работе. Если сцепление слишком высоко или низко отрегулировано, это может вызвать трудности при переключении передач и привести к пробуксовке. Регулярная проверка и корректировка сцепления помогут избежать этих проблем.

В случае возникновения любых из вышеперечисленных проблем рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта сцепления. Игнорирование неисправностей может привести к более серьезным повреждениям и значительным затратам на восстановление работоспособности автомобиля.

Уход и обслуживание сцепления

Сцепление является одним из ключевых элементов трансмиссии автомобиля, и его правильное обслуживание играет важную роль в обеспечении надежной работы всего автомобиля. Регулярный уход за сцеплением позволяет избежать серьезных поломок и продлить срок службы этого узла. Рассмотрим основные аспекты ухода и обслуживания сцепления.

Регулярная проверка состояния сцепления

Первым шагом в уходе за сцеплением является регулярная проверка его состояния. Важно обращать внимание на такие признаки, как:

• Пробуксовка сцепления: Если двигатель работает на высоких оборотах, а автомобиль не разгоняется, это может свидетельствовать о пробуксовке сцепления.
• Необычные звуки: Скрип, стук или другие посторонние звуки при нажатии на педаль сцепления могут указывать на износ подшипников или других компонентов.
• Трудности с переключением передач: Если передачи переключаются с трудом или с заеданием, это может быть признаком проблем со сцеплением.

Замена масла в трансмиссии

Состояние масла в трансмиссии также влияет на работу сцепления. Загрязненное или старое масло может привести к ухудшению сцепления и увеличению износа. Рекомендуется следить за уровнем и состоянием масла, а также менять его в соответствии с рекомендациями производителя автомобиля.

Регулировка сцепления

Некоторые автомобили имеют возможность регулировки сцепления. Если сцепление начинает работать неправильно, возможно, потребуется его отрегулировать. Это может включать в себя настройку зазора между педалью сцепления и механизмом, а также проверку натяжения троса сцепления (если он используется).

Проверка выжимного подшипника

Выжимной подшипник является важной частью системы сцепления. Его износ может привести к проблемам с переключением передач и пробуксовке сцепления. Рекомендуется периодически проверять состояние подшипника и при необходимости заменять его.

Замена сцепления

Если сцепление изношено, его необходимо заменить. Признаки износа могут включать в себя пробуксовку, трудности с переключением передач и необычные звуки. Замена сцепления — это сложная процедура, требующая специальных знаний и инструментов, поэтому лучше доверить ее профессионалам.

Использование качественных запчастей

При замене сцепления или его компонентов важно использовать качественные запчасти. Оригинальные или сертифицированные детали обеспечивают надежную работу и долговечность сцепления, в то время как некачественные запчасти могут привести к быстрому износу и поломкам.

Заключение

Уход и обслуживание сцепления — это важный аспект эксплуатации автомобиля, который требует внимания и регулярности. Правильная диагностика, своевременная замена изношенных компонентов и использование качественных запчастей помогут обеспечить надежную работу сцепления и продлить срок службы автомобиля в целом.
