Регулировка сцепления на КамАЗах моделей 5320, Евро, 43118, 65115 и других — важная процедура для надежной работы трансмиссии и комфортного управления автомобилем. В статье рассмотрим этапы регулировки сцепления: подводку, прокачку и настройку. Также предоставим схемы и видеоинструкции для самостоятельного выполнения этих операций. Узнаете, когда заменять сцепление и какие особенности учитывать при работе с этой системой. Информация будет полезна как опытным водителям и механикам, так и новичкам, стремящимся поддерживать свой КамАЗ в хорошем состоянии.

Конструктивные особенности сцепления

На большинстве грузовиков КамАЗ применяется двухдисковая сцепительная система (СС) с радиальным расположением силовых пружин. Для работы этого механизма используется специальный гидравлический привод, который дополнен пневматическим усилителем. Такая конструкция позволяет значительно уменьшить усилие, необходимое для нажатия на педаль сцепления.

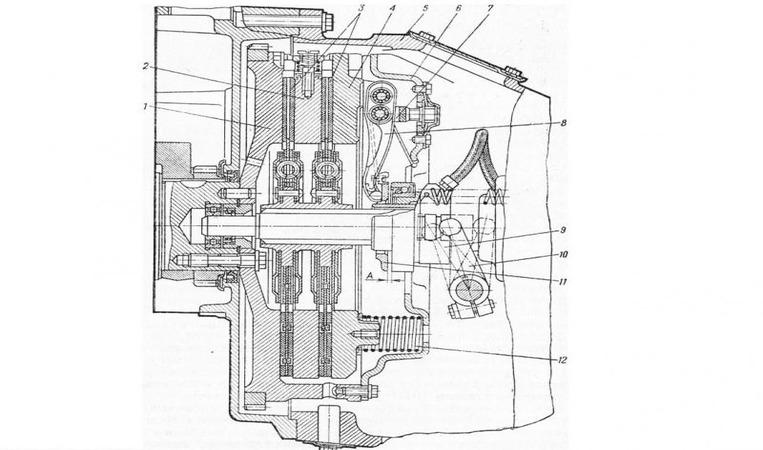

Ключевые элементы устройства:

1. Маховик.
2. Средний ведущий вал.
3. Ведомый шкив.
4. Нажимной диск.
5. Кратерное устройство.
6. Защитный кожух.
7. Опорная вилка.
8. Рычаг переключения передач.
9. Муфта деактивации с подшипниковым элементом.
10. Вилка отключения системы.
11. Упорное кольцо рычагов отключения.
12. Выжимная пружина.
13. А — зазор между подшипником муфты и кольцом рычага отключения.

Основные компоненты схемы:

1. Педаль сцепления.
2. Основной цилиндр.
3. Цилиндр пневмоусилителя.
4. Следящий механизм пневматического усилителя для двухдисковых устройств.
5. Воздухопровод.
6. Рабочий гидравлический цилиндр.
7. Муфта отключения с подшипниковым элементом.
8. Рычаг переключения.
9. Шток.
10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в сцеплении моделей КамАЗ 55111 и 43114 изготавливаются с использованием термостойких фрикционных накладок, что предотвращает быстрый износ конструктивных элементов. Устройство также включает гаситель колебаний, возникающих при вращении коленвала двигателя. Педаль сцепления установлена на специальных втулках и обычно работает без необходимости в регулярной смазке. В более современных моделях, таких как КамАЗ 55102 и 6520, используются однодисковые сцепления класса Евро.

Важно учитывать

Сцепления в системах КамАЗ могут различаться по величине передаваемого крутящего момента.

Главная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, который позволяет отслеживать износ фрикционных накладок. Измерение зазора осуществляется по расстоянию между корпусом усилительного устройства и шайбой на штоке. При значительном износе этот показатель может достигать 2,3-2,5 см. В некоторых системах сцепления на моделях КамАЗ 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Интересные факты

Вот несколько интересных фактов о регулировке сцепления на КамАЗах:

1. Автоматизация процесса: Современные модели КамАЗов могут быть оснащены системами автоматической регулировки сцепления, что значительно упрощает процесс обслуживания. Такие системы позволяют поддерживать оптимальное давление в сцеплении, что увеличивает его срок службы и улучшает характеристики автомобиля.

2. Влияние на расход топлива: Правильная регулировка сцепления может существенно повлиять на экономию топлива. Неправильно отрегулированное сцепление может привести к пробуксовке, что увеличивает расход топлива и снижает эффективность работы двигателя.

3. Симптомы неправильной регулировки: Водители могут заметить несколько признаков, указывающих на необходимость регулировки сцепления, таких как трудности при переключении передач, скрип или шум при работе сцепления, а также вибрации в кабине. Эти симптомы могут указывать на износ или неправильную настройку сцепления, что требует немедленного внимания для предотвращения серьезных поломок.

Подготовка к регулировке

Перед тем как правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других моделях, следует выполнить несколько шагов:

1. Проверьте герметичность приводного устройства. Для этого несколько раз нажмите на педаль сцепления. Серьезные утечки воздуха можно услышать, а менее заметные — выявить с помощью мыльного раствора. Если тормозная жидкость уходит, это можно увидеть визуально. В случае обнаружения проблем с герметичностью необходимо подтянуть соединения или заменить патрубки.
2. Проведите диагностику уровня жидкости в расширительном бачке приводного устройства. Объем жидкости должен находиться примерно на 15-20 мм ниже края горловины резервуара. При необходимости уровень жидкости следует восполнить. Не рекомендуется смешивать жидкости от разных производителей.
3. Проверьте работу оттяжных пружин педали и рычага шкива вилки отключения системы.
4. Затяните болты, фиксирующие пневматическое усилительное устройство СС. Для этой процедуры используйте динамометрический ключ, момент затяжки должен составлять около 90-100 Нм.
5. Если имеется, слейте конденсат из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения данной задачи потребуется специальное самодельное устройство, представляющее собой кусок проволоки, одна сторона которого должна быть длиной 2 мм и согнута под углом 90 градусов. Толщина стержня должна составлять не менее 3-4 мм. Такой размер является оптимальным для контроля зазора между лапками и компонентом, отвечающим за отсоединение диска. Регулировка осуществляется с помощью гайки пневмоусилительного механизма. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировка фрикциона выполняется следующим образом:

1. С помощью гаечного ключа откручиваются контрагаечные винты.
2. Производится снятие стопора и пластин.
3. Каждая гайка ослабляется и отворачивается на 5 оборотов; для удобства рекомендуется использовать трещотку. Если пятак выступает за поверхность кольца, его необходимо утопить, предварительно убедившись в наличии феродо внизу.
4. В процессе выполнения этой задачи можно заменить пружинные элементы, если они изношены. Лапки следует установить так, чтобы они равномерно соприкасались с кольцом.
5. Проверяется биение поверхности диска. При необходимости производится смазка подшипникового механизма. Регулировочный зазор должен составлять примерно 29-30 мм.

Регулировка свободного хода педали сцепления

Согласно официальным требованиям, расстояние для перемещения педали должно находиться в пределах 6-12 мм, а измерения следует проводить от центральной части пластины. Педаль нужно отпустить до тех пор, пока основной цилиндр не начнет функционировать после нажатия. Настройка выполняется с помощью эксцентрикового пальца, при этом педаль должна быть прижата к верхнему упору. Корончатая гайка затягивается до максимума, после чего осуществляется замена полного хода, который должен составлять 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видео наглядно продемонстрировал, как можно увеличить выжим сцепления на Камаз Евро.

Как увеличить выжим педали сцепления на ЕВРО КамАЗе

Отладка муфты

Свободный ход муфты активации сцепления должен составлять от 32 до 40 мм. Для проведения измерений необходимо прокрутить регулировочную гайку.

Порядок действий:

1. Ослабьте крепежную гайку вилки.
2. Удалите шплинт с пальца крепления. Убедитесь, что палец может свободно перемещаться, после чего извлеките его.
3. Поверните вилку тяги до достижения необходимого зазора.
4. Затяните гайку и установите палец на место.
5. Верните шплинт на прежнее место.
6. Проверьте регулировку. При нажатии на педаль сцепления свободный ход муфты должен составлять не менее 2,5 см.

Отладка полного хода толкателя усилителя

Перед тем как самостоятельно отрегулировать свободный ход толкателя однодискового или многодискового сцепления, необходимо определить его длину. Для этого следует полностью отключить сцепление и провести проверку. Если свободный ход составляет 2,5 см или меньше, система не сможет полностью отключиться, что можно заметить по трудностям при переключении передач. В случае необходимости нужно добавить рабочую жидкость в цилиндр толкательного механизма.

Неправильная работа усилительного устройства может быть вызвана наличием воздуха в трубопроводах. Чтобы решить эту проблему, необходимо выполнить прокачку привода.

Пример прокачки на автомобиле 55102:

1. В резервуар добавляется необходимое количество жидкости.
2. Снимается защитный колпачок с перепускного клапана, на который надевается резиновая трубка, второй конец которой помещается в резервуар с жидкостью.
3. Педаль сцепления нажимается до упора.
4. Клапан открывается на один оборот. Педаль сцепления следует выжимать несколько раз, пока из конца трубки, установленной в емкость с жидкостью, не перестанет выходить воздух. Это можно определить по образованию пузырьков. Важно при выполнении этой процедуры не допустить снижения уровня жидкости ниже 4 см от верхней границы резервуара.
5. Клапан закрывается, трубка снимается, и на место устанавливается защитный колпачок.
6. В емкость добавляется необходимое количество жидкости.
7. Проводится проверка хода толкателя.

Регулировка корзины сцепления КамАЗа

Регулировка заключается в правильной установке лепестковых элементов на корзине. Вот подробная инструкция:

1. Подготовьте нажимной диск в сборе и разместите его на шаблоне, который обеспечит зазор в 2,9 см.
2. Ослабьте винты крепления.
3. Настройте положение упорного кольца для лапок так, чтобы все элементы устройства одновременно касались поверхности кольца.
4. Проверьте люфт и биение поверхности вала.
5. Смазать переднее подшипниковое устройство, расположенное в коленвале.
6. Установите устройство с помощью оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Регулировка корзины без снятия КПП Камаз и нюансы по сцеплению!

Техническое обслуживание

Пользователю необходимо учитывать следующие аспекты для эффективного технического обслуживания системы сцепления:

1. Регулярная проверка затяжки винтов, которые крепят усилительное устройство в приводной цепи.
2. Контроль герметичности гидравлических шлангов. На них не должно быть следов моторного масла или других маслянистых загрязнений.
3. Оценка состояния элементов педального узла. Все детали должны быть в исправном состоянии, большие зазоры в соединениях недопустимы.
4. Проверка уровня смазки в подшипниковом устройстве муфты и во втулке, соединяющей ее с вилкой. Для подачи смазочного материала в картере предусмотрены специальные точки с масленками, куда жидкость можно нагнетать с помощью шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Проверка уровня жидкости в расширительном бачке и при необходимости ее добавление.

Когда требуется ремонт или замена сцепления?

Симптомы, указывающие на возможные проблемы в работе системы сцепления:

• резкое срабатывание дисков сцепления, что вызывает сильные рывки при движении;
• трудности с переключением передач, процесс может сопровождаться необычными звуками или треском;
• недостаточная динамика и плохая разгоняемость автомобиля, обороты двигателя не соответствуют выбранной передаче;
• появление запаха гари во время движения.

Если вы заметили один из этих симптомов, рекомендуется остановить транспортное средство и провести диагностику с последующим ремонтом. Эксплуатация автомобиля с неисправными дисками сцепления может привести к серьезным повреждениям трансмиссии.

Видео: регулировка корзины сцепления

Канал «Авто и Мото» в своем видео поделился информацией о том, как правильно отрегулировать сцепление на Камазе 5320 и других моделях.

Регулировка корзины сцепления камаз

Проверка состояния комплектующих сцепления

Перед началом регулировки сцепления на КамАЗах необходимо тщательно проверить состояние всех комплектующих, чтобы избежать дальнейших проблем и обеспечить надежную работу трансмиссии. В этом разделе мы рассмотрим основные элементы сцепления, которые требуют внимания, и методы их проверки.

1. Диск сцепления

Диск сцепления является одним из ключевых компонентов системы. Его состояние можно оценить по нескольким критериям:

• Износ фрикционных накладок: Проверьте толщину фрикционных накладок. Если они изношены менее 3 мм, диск необходимо заменить.
• Повреждения: Осмотрите диск на наличие трещин, сколов или других механических повреждений. Любые дефекты могут привести к неравномерному сцеплению.
• Деформация: Проверьте диск на наличие деформаций. Для этого можно использовать специальный инструмент или просто установить диск на ровную поверхность и проверить его на наличие зазоров.

2. Пресс-масса

Пресс-масса отвечает за прижатие диска сцепления к маховику. Важно проверить:

• Состояние пружин: Убедитесь, что пружины не имеют признаков усталости и не деформированы. Если пружины ослаблены, это может привести к недостаточному прижиму диска.
• Работа механизмов: Проверьте, как работает механизм сцепления. Он должен свободно перемещаться и не иметь заеданий.

3. Маховик

Маховик также играет важную роль в работе сцепления. При проверке маховика обратите внимание на:

• Состояние рабочей поверхности: Рабочая поверхность маховика должна быть ровной и не иметь глубоких царапин или выработки. В противном случае маховик нужно шлифовать или заменять.
• Проверка на наличие трещин: Осмотрите маховик на наличие трещин или других повреждений, которые могут привести к его разрушению.

4. Устройство привода сцепления

Проверка привода сцепления включает в себя:

• Состояние тросов и гидравлической системы: Убедитесь, что тросы не имеют износа и не заклинивают. Если используется гидравлическая система, проверьте уровень жидкости и отсутствие утечек.
• Регулировка: Проверьте правильность регулировки привода. Неправильная регулировка может привести к недостаточному или чрезмерному зажиму диска сцепления.

После проверки всех комплектующих сцепления, при необходимости, произведите их замену или ремонт. Это обеспечит надежную работу системы и продлит срок службы вашего КамАЗа.

Советы по эксплуатации сцепления для увеличения срока службы

Сцепление является одним из ключевых компонентов трансмиссии автомобиля, и его правильная эксплуатация играет важную роль в увеличении срока службы. Ниже приведены несколько советов, которые помогут вам продлить срок службы сцепления на КамАЗах.

• Избегайте резкого старта: Резкое трогание с места может привести к быстрому износу фрикционных накладок сцепления. Постарайтесь начинать движение плавно, увеличивая обороты двигателя постепенно.
• Не держите ногу на педали сцепления: Если вы постоянно держите ногу на педали сцепления во время движения, это может привести к перегреву и преждевременному износу. Используйте сцепление только в необходимых случаях, например, при переключении передач.
• Регулярно проверяйте уровень жидкости: Убедитесь, что уровень жидкости в гидравлической системе сцепления находится в пределах нормы. Низкий уровень жидкости может привести к неправильной работе сцепления и его преждевременному износу.
• Избегайте перегрузки: Перегрузка автомобиля может привести к повышенному износу сцепления. Следите за допустимой нагрузкой и старайтесь не превышать ее, особенно при частых остановках и стартах.
• Регулярное техническое обслуживание: Проводите регулярные проверки и техническое обслуживание сцепления. Это включает в себя проверку состояния фрикционных накладок, осмотр механизма привода сцепления и замену изношенных деталей.
• Используйте качественные запчасти: При замене деталей сцепления выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и повысит надежность работы сцепления.
• Обучение водителей: Обучите водителей правильной эксплуатации сцепления. Знание основных принципов работы сцепления и правильной техники вождения поможет избежать ненужного износа.

Следуя этим рекомендациям, вы сможете значительно увеличить срок службы сцепления на вашем КамАЗе, что в свою очередь снизит затраты на его обслуживание и ремонт.

Частые ошибки при регулировке сцепления и как их избежать

Регулировка сцепления на КамАЗах – это важная процедура, которая требует внимательности и точности. Однако, даже опытные механики могут допустить ошибки в процессе настройки. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильная установка свободного хода педали сцепления. Один из самых распространенных недочетов – это неверная настройка свободного хода. Если свободный ход педали слишком мал, это может привести к преждевременному износу диска сцепления и его элементов. В то же время, слишком большой свободный ход может вызвать пробуксовку сцепления. Чтобы избежать этой ошибки, следует точно следовать рекомендациям производителя по установке свободного хода, который обычно составляет 10-15 мм.

2. Игнорирование состояния компонентов сцепления. Перед регулировкой сцепления необходимо проверить состояние всех его элементов: диска, корзины, подшипника и других. Если какой-либо из компонентов поврежден или изношен, регулировка не даст желаемого результата. Рекомендуется проводить визуальный осмотр и замену изношенных деталей перед началом регулировки.

3. Неправильная настройка троса сцепления. При регулировке сцепления важно правильно настроить трос. Если он слишком натянут, это может привести к быстрому износу сцепления, а если слишком свободен – к плохой работе сцепления. Для правильной настройки троса следует использовать специальные инструменты и следовать инструкциям, указанным в руководстве по эксплуатации.

4. Пренебрежение проверкой уровня жидкости в гидравлической системе. Если сцепление гидравлическое, необходимо следить за уровнем жидкости в системе. Низкий уровень жидкости может привести к недостаточному давлению и, как следствие, к неправильной работе сцепления. Регулярная проверка уровня жидкости и ее замена при необходимости помогут избежать этой проблемы.

5. Неправильная последовательность регулировки. Часто механики допускают ошибки в последовательности регулировки, что может привести к неправильной работе сцепления. Важно следовать установленной последовательности действий, начиная с проверки состояния компонентов, затем регулировки свободного хода и, наконец, проверки работы сцепления в действии.

6. Игнорирование рекомендаций производителя. Каждый производитель предоставляет свои рекомендации по регулировке сцепления. Игнорирование этих рекомендаций может привести к неправильной работе системы. Поэтому всегда стоит обращаться к руководству по эксплуатации конкретной модели КамАЗа и следовать указанным инструкциям.

Избегая этих распространенных ошибок, вы сможете обеспечить правильную и долговечную работу сцепления вашего КамАЗа, что, в свою очередь, повысит надежность и безопасность транспортного средства.
