Аварийная световая сигнализация — важный элемент безопасности автомобиля, включая классическую «Копейку» ВАЗ 2101. Она предупреждает других участников дорожного движения о неполадках или экстренных ситуациях. В этой статье рассмотрим, как установить и подключить аварийку на ВАЗ 2101 самостоятельно, предоставив рекомендации и схемы для быстрой и эффективной работы.

Назначение и функции аварийной сигнализации

Аварийные огни на ВАЗ 2101 предназначены для информирования других участников дорожного движения о том, что автомобиль остановился по причине неисправности. Согласно правилам дорожного движения, в случае поломки автомобиля водитель обязан не только активировать аварийные огни, но и установить соответствующий предупреждающий знак. При этом знак должен быть размещен на определенном расстоянии от автомобиля, что регулируется действующими ПДД.

как сделать аварийную сигнализацию за 10 минут

Инструкция по установке и настройке

Установка аварийной сигнализации на ВАЗ 2101 — это довольно простая задача, с которой сможет справиться практически любой. Для того чтобы корректно подключить аварийку на ВАЗ 2101 самостоятельно, нужно заранее подготовить все необходимые инструменты и материалы для выполнения работы.

Интересные факты

Вот несколько интересных фактов о установке и подключении аварийной сигнализации на ВАЗ 2101 (Копейка):

1. Простота конструкции: ВАЗ 2101 был разработан в 1960-х годах, и его электрическая схема достаточно проста. Это позволяет даже новичкам в автосервисе самостоятельно установить и подключить аварийную сигнализацию, используя базовые инструменты и материалы.

2. Совместимость с современными системами: Несмотря на возраст модели, многие современные системы аварийной сигнализации могут быть адаптированы для ВАЗ 2101. Это позволяет владельцам улучшить безопасность автомобиля, добавив функции, такие как дистанционное управление и светодиодные индикаторы.

3. Схема подключения: При установке аварийной сигнализации важно правильно подключить переключатель и реле. Обычно схема включает в себя соединение проводов от переключателя к реле и далее к фонарям. Правильное подключение гарантирует, что аварийные огни будут работать корректно и не повредят электрическую систему автомобиля.

Эти факты подчеркивают как историческую значимость модели, так и возможности ее модернизации.

Набор инструментов и материалов

Итак, вот что необходимо подготовить перед началом работы:

1. Слесарные инструменты, такие как гаечные ключи, отвертки, плоскогубцы и прочее.
2. Изолента.
3. Четырехконтактное реле сигнализации от модели «Шестерка».
4. Шестиконтактная кнопка для активации.
5. Пять метров монтажного провода (по информации автора видео — Алекса Гордона).

https://youtube.com/watch?v=NoA5L2Z_WA0

Алгоритм выполнения работы

Итак, давайте начнем процесс:

1. В первую очередь необходимо снять центральную консоль. Для этого открутите болты, которые удерживают накладку на рулевой колонке. Также потребуется демонтировать боковые накладки на стойках лобового стекла.
2. После этого можно снять комбинацию приборов. Будьте внимательны, чтобы не повредить устройство.
3. Далее отключите провода от лампочки, освещающей бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, фиксирующие его нижнюю часть. После того как все винты будут откручены, бардачок можно будет снять.
4. Теперь нужно выкрутить винты, которые удерживают нижнюю часть приборной панели к поперечине передка. Затем открутите гайки верхнего крепления, к которым лучше всего добраться через технологический проем бардачка.
5. После выполнения этих шагов можно демонтировать ручки с панели управления печкой. Для этого в месте соединения рычага с ручкой с помощью отвертки нужно отогнуть нижнюю часть верхней ручки, а у нижней ручки — верхнюю часть.
6. Далее отключите разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней и печки. Затем с помощью гаечного ключа открутите еще два болта, фиксирующих крепления рычагов управления печкой. После выполнения этих действий вы сможете снять контрольную панель.

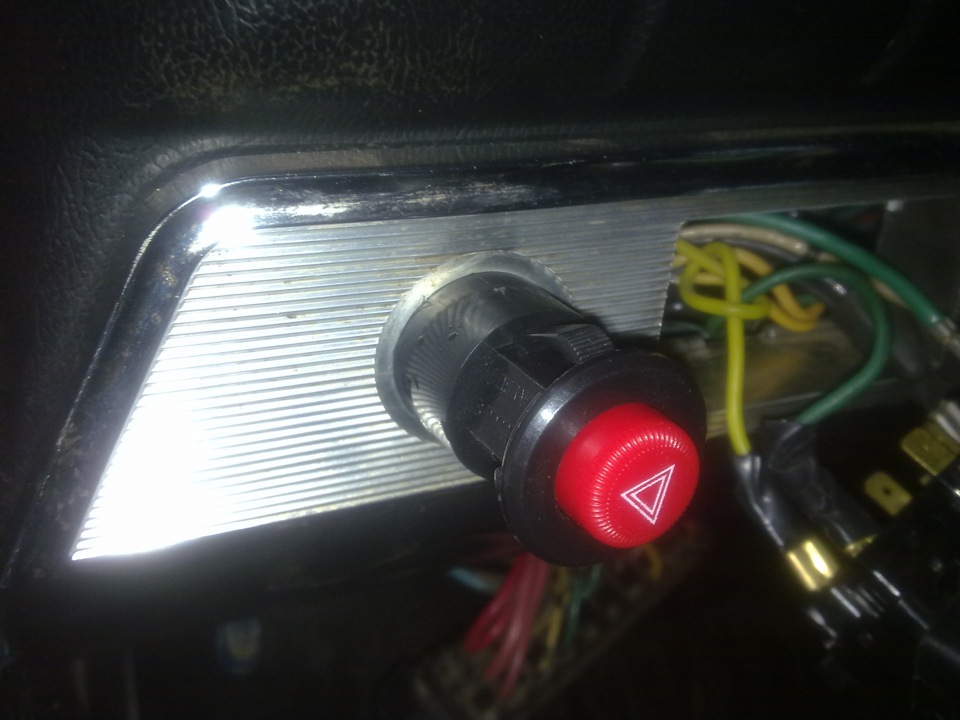

7. Теперь переходим к установке и подключению основных компонентов. Сначала определитесь с местом для кнопки включения системы. Она должна располагаться на центральной консоли, чтобы водитель мог быстро до нее добраться. Устанавливать кнопку пока не нужно, но место для нее следует выбрать сейчас, так как это повлияет на длину проводов. Извлеките старое реле поворотников из автомобиля и отсоедините от него три кабеля — обычно они черного, серо-белого и оранжевого цветов.
8. Затем возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также к выходу 7 кнопки.
9. Первый контакт реле подключается к четвертому контакту кнопки. Третий контакт соединяется с кабелем, отключенным от контакта Р на реле поворотников. Затем подключите кабель с четвертого контакта к массе, то есть кузову автомобиля — лучше всего соединить его с гайкой крепления реле.
10. Следующий шаг — подключение самой кнопки. Четвертый контакт кнопки следует соединить с первым контактом реле. Второй контакт кнопки необходимо подключить к кабелю, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, порядок соединения в этом случае не имеет значения.
11. Теперь остается только подключить восьмой контакт к любому плюсовому кабелю, например, можно подключиться к электроцепи от прикуривателя. Если вы решите подключить плюс напрямую к аккумулятору или генератору, обязательно защитите цепь с помощью предохранителя.
12. На этом установка завершена. Осталось только надежно зафиксировать проводку, чтобы избежать перетирания кабелей. Установите на место все ранее снятые элементы отделки салона, центральную консоль, бардачок и так далее.

Фотогалерея «Электросхемы»

Цена вопроса

Цена на «Копейку» колеблется от 100 до 400 рублей в среднем. Что касается реле, его цена находится в диапазоне 200-400 рублей.

Видео «Наглядная инструкция по установке аварийки»

Обратите внимание на важные моменты, которые нужно учитывать при прокладке проводов и установке кнопки активации аварийной сигнализации — смотрите видео ниже (автор — ЛЕША МАСТЕР).

Установка аварийной световой сигнализации ВАЗ 2101-Классика.

Советы по выбору компонентов для аварийной сигнализации

При установке и подключении аварийной сигнализации на ВАЗ 2101, также известный как «Копейка», важно правильно выбрать компоненты, чтобы обеспечить надежную и эффективную работу системы. Вот несколько рекомендаций, которые помогут вам в этом процессе.

1. Выбор переключателя аварийной сигнализации

Переключатель является ключевым элементом системы аварийной сигнализации. Для ВАЗ 2101 рекомендуется использовать оригинальный переключатель, так как он идеально подходит по размеру и характеристикам. Если вы решите использовать аналог, убедитесь, что он совместим с вашей моделью и имеет достаточную прочность.

2. Фары и лампы

Для аварийной сигнализации необходимы специальные лампы, которые должны быть яркими и хорошо видимыми. Рекомендуется использовать лампы с мощностью 21 Вт, так как они обеспечивают необходимую яркость и заметность. Также стоит обратить внимание на цвет ламп: оранжевые или желтые лампы лучше всего подходят для сигнализации.

3. Провода и соединения

Качество проводов и соединений также играет важную роль в работе системы. Используйте провода с сечением не менее 0,5 мм², чтобы избежать перегрева и потерь напряжения. Обязательно используйте качественные клеммы и разъемы, чтобы обеспечить надежное соединение. Это поможет избежать проблем с контактами и обеспечит стабильную работу системы.

4. Реле

Для управления аварийной сигнализацией необходимо использовать реле. Рекомендуется выбирать реле с номинальным током не менее 20 А, чтобы обеспечить надежную работу системы. Также стоит обратить внимание на производительность реле: оно должно быть рассчитано на длительную эксплуатацию без перегрева.

5. Дополнительные элементы

В зависимости от ваших предпочтений, вы можете добавить дополнительные элементы, такие как звуковой сигнал или светодиодные индикаторы. Это повысит заметность вашей аварийной сигнализации и сделает ее более эффективной. Убедитесь, что все дополнительные компоненты совместимы с основной системой и не создают дополнительных нагрузок на электрическую сеть автомобиля.

Следуя этим рекомендациям, вы сможете выбрать качественные компоненты для установки аварийной сигнализации на ВАЗ 2101, что обеспечит надежность и безопасность вашего автомобиля в экстренных ситуациях.

Общие ошибки при установке и их предотвращение

Установка аварийной сигнализации на «Копейку» — это процесс, который требует внимательности и аккуратности. Несмотря на простоту конструкции, многие автолюбители допускают ошибки, которые могут привести к неправильной работе системы или даже к повреждению электропроводки. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильное подключение проводов. Одна из самых частых ошибок — это путаница в проводах. При установке необходимо строго следовать схеме подключения, указанной в инструкции. Перед началом работ рекомендуется внимательно изучить схему и, при необходимости, сделать её копию. Используйте цветные маркеры для обозначения проводов, чтобы избежать путаницы.

2. Игнорирование предохранителей. Многие начинающие мастера пренебрегают установкой предохранителей, что может привести к короткому замыканию и выходу из строя электрических компонентов. Обязательно установите предохранитель в цепь аварийной сигнализации, чтобы защитить систему от перегрузок.

3. Неправильная установка переключателя. Переключатель аварийной сигнализации должен быть установлен в удобном для водителя месте. Неправильное его расположение может затруднить доступ к нему в экстренной ситуации. Убедитесь, что переключатель легко доступен и не мешает другим элементам управления автомобилем.

4. Неправильная изоляция проводов. Использование некачественной изоляции или её отсутствие может привести к короткому замыканию. Все соединения проводов должны быть тщательно изолированы с помощью термоусадочных трубок или изоленты. Это защитит провода от внешних воздействий и предотвратит случайные замыкания.

5. Пренебрежение проверкой работы системы. После завершения установки обязательно проверьте работоспособность аварийной сигнализации. Убедитесь, что все лампочки и звуковые сигналы функционируют корректно. Если что-то не работает, не откладывайте диагностику — это поможет избежать проблем в будущем.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при установке аварийной сигнализации на «Копейку». Помните, что тщательная подготовка и внимательность на каждом этапе установки — залог успешной работы системы.

Обслуживание и проверка работоспособности аварийной сигнализации

Аварийная сигнализация на автомобиле ВАЗ 2101, также известном как «Копейка», играет важную роль в обеспечении безопасности на дороге. Регулярное обслуживание и проверка работоспособности этой системы помогут избежать неприятных ситуаций и обеспечить её надежное функционирование в критических ситуациях.

Проверка работоспособности аварийной сигнализации

Для начала, необходимо убедиться, что аварийная сигнализация работает корректно. Для этого выполните следующие шаги:

1. Включите зажигание: Поверните ключ зажигания в положение «ON», но не запускайте двигатель.
2. Активируйте аварийную сигнализацию: Нажмите на кнопку аварийной сигнализации, расположенную на панели приборов.
3. Проверьте индикаторы: Убедитесь, что индикаторы на приборной панели мигают, что свидетельствует о том, что система активирована.
4. Проверьте внешние сигналы: Выйдите из автомобиля и проверьте, мигают ли внешние поворотники. Если они работают, значит, система функционирует правильно.

Обслуживание системы аварийной сигнализации

Для поддержания аварийной сигнализации в исправном состоянии рекомендуется проводить регулярное обслуживание:

• Проверка контактов: Регулярно осматривайте контакты переключателя аварийной сигнализации и проводку на предмет коррозии или повреждений. При необходимости очистите контакты и замените поврежденные провода.
• Замена ламп: Если одна из ламп поворотников не работает, замените её на новую. Используйте лампы, рекомендованные производителем, чтобы избежать проблем с совместимостью.
• Проверка аккумулятора: Убедитесь, что аккумулятор автомобиля находится в хорошем состоянии, так как слабый заряд может повлиять на работу аварийной сигнализации.

Рекомендации по эксплуатации

Чтобы аварийная сигнализация всегда была готова к работе, следуйте этим рекомендациям:

• Не забывайте отключать сигнализацию: После использования аварийной сигнализации обязательно отключите её, чтобы избежать разряда аккумулятора.
• Используйте систему по назначению: Аварийная сигнализация предназначена для использования в экстренных ситуациях. Не используйте её в качестве обычного поворотника.
• Регулярные проверки: Проводите проверки работоспособности системы не реже одного раза в месяц, особенно перед длительными поездками.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу аварийной сигнализации на вашем ВАЗ 2101 и повысить безопасность на дороге.
