Автомобилисты стремятся не только улучшить внешний вид машин, но и повысить безопасность на дороге. Одним из решений является установка дальнего света в полнакала вместо дневных ходовых огней (ДХО). Эта статья предлагает инструкцию по самостоятельной реализации данной схемы и рассматривает преимущества, включая улучшение видимости в условиях недостаточной освещенности и экономию электроэнергии. Узнайте, как сделать свой автомобиль более заметным и безопасным, следуя нашим рекомендациям.

Характеристика фар DRL

Вместо дневных ходовых огней водители могут применять фары DRL, которые были разработаны европейскими инженерами. В этой системе используется галогенная лампа мощностью 12 ватт, напоминающая дальний свет. При установке такой оптики световой поток будет направлен не на дорожное покрытие, как при ближнем свете, а в сторону других участников движения. Однако при этом он не будет ослеплять водителей, а обеспечит лучшую видимость автомобиля на дороге. Если вас заинтересовал этот вариант, такую функцию можно реализовать с помощью дальнего света, при этом фары будут работать не на полную мощность, а лишь на одну треть.

Принцип работы

Как функционирует дальний свет в полнакала? Когда водитель активирует дальнее освещение, фары начинают светить довольно слабо, но этого достаточно, чтобы обозначить присутствие автомобиля на дороге. При этом свет не будет ослеплять других участников движения. Для этого необходимо установить специальную кнопку. Когда эта кнопка отключается, фары переключаются в режим полного дальнего света. Важно отметить, что это не повлияет на выполнение всех функций дальнего освещения (автор видео — Виталий Сусский).

ДРЛ или дальний в пол накала!

Интересные факты

Вот несколько интересных фактов о самостоятельной установке дальнего света в полнакала вместо дневных ходовых огней (ДХО):

1. Техническая возможность: Многие современные автомобили имеют возможность подключения дальнего света к системе управления освещением, что позволяет использовать его в качестве ДХО. Это может потребовать небольших модификаций в проводке, но в целом задача вполне выполнима для опытного автолюбителя.

2. Эстетика и безопасность: Установка дальнего света в полнакала может не только улучшить видимость на дороге, но и сделать автомобиль более заметным для других участников движения. Это может повысить безопасность, особенно в условиях плохой видимости или в темное время суток.

3. Законодательные аспекты: В некоторых странах использование дальнего света в качестве ДХО может быть запрещено или ограничено. Перед проведением такой модификации важно ознакомиться с местными законами и правилами дорожного движения, чтобы избежать штрафов или проблем с инспекцией.

Эти факты подчеркивают как технические, так и правовые аспекты самостоятельной установки дальнего света в полнакала.

Плюсы и минусы

Если вы решили использовать дальний свет в полнакала вместо дневных ходовых огней, то при правильной реализации этой идеи вы сможете получить следующие преимущества:

1. Во-первых, вам не потребуется приобретать отдельные светодиодные фары и тратить время на их установку. Это значит, что если вы не разбираетесь в электрике, вы также избежите дополнительных затрат на монтаж освещения.
2. Во-вторых, при корректной настройке схемы вы сможете снизить нагрузку на аккумулятор. Это, в свою очередь, минимизирует риск быстрого разряда более старых аккумуляторов, что особенно важно для водителей, использующих подзаряженные батареи в холодное время года, когда они разряжаются быстрее.
3. В-третьих, срок службы ламп ближнего света увеличивается. Таким образом, вы сможете сократить частоту расходов на их замену.
4. Кроме того, при использовании системы DRL световой поток будет направлен немного выше, что сделает ваше транспортное средство более заметным среди других автомобилей.
5. При активации этой функции задние габариты не будут гореть, что исключает возможность «маскировки» стоп-сигналов. Это не только повышает безопасность на дороге, но и увеличивает срок службы задних ламп.
6. Также вы избежите проблемы с приглушением подсветки интерьера. Когда включены фары, а на улице яркое солнце, водителю будет легче видеть экран магнитолы.
7. Некоторые водители отмечают, что при правильном подходе можно даже снизить расход топлива. Хотя это всего лишь около 0.15 литров в час, такое преимущество возможно только при условии, что двигатель работает исправно и расход топлива не превышает норму.

Что касается недостатков, то в целом их нет. Единственным минусом можно считать монтаж и реализацию схемы, которые могут вызвать некоторые трудности. Однако эту проблему можно решить, внимательно изучив инструкцию или обратившись за помощью к специалистам.

Фотогалерея «Схемы для обеспечения работы дальнего света в полнакала»

Руководство реализации функции DRL на автомобиль

Установить такую систему самостоятельно вполне реально даже в условиях гаража.

Рассмотрим, как реализовать эту схему на примере автомобиля ВАЗ 2110 с фарами Бош:

1. В первую очередь вам понадобится провод с двойной изоляцией, который нужно провести из салона автомобиля к правой фаре. Подключите его к контакту 87 реле; в некоторых версиях автомобиля этот контакт может иметь номер 88.
2. Далее откройте крышку модуля дальнего света, которая находится ближе к радиатору. Извлеките провод массы, обычно он черного или коричневого цвета, и аккуратно разрежьте его посередине канцелярским ножом. Один конец провода, идущий от фары, нужно заизолировать с помощью изоленты, а другой конец также разрезать пополам.
   Затем к кабелю, который ведет к источнику дальнего света, припаивайте новый провод, который будет проходить через вентиляционное отверстие фары. Это отверстие расположено на задней стороне фонаря, в верхней части, рядом с поворотником. Рекомендуется укладывать новый провод снаружи фары, через отверстие для ближнего света, используя пинцет для удобства. Убедитесь, что новый провод не касается цоколя источника света, так как он будет служить массой для лампы дальнего света.
3. После выполнения этих шагов соедините провод с контактом реле под номером 30.
4. Затем подключите контакт реле под номером 85 к зеленому проводу в разъеме дальнего света.
5. Далее подключите контакты реле под номерами 86 и 87 к массе. Оптимальным вариантом будет проложить отдельный провод до шпильки лонжерона, где сходятся массы от фары, поворотников и противотуманных фонарей. Чтобы избежать окисления, все соединения следует заизолировать термоусадочной трубкой, а для дополнительной надежности можно использовать изоленту.
6. Следующий шаг — подключение кабеля в монтажном блоке с предохранителями в салоне. Вам понадобится разъем для противотуманной оптики, то есть вы будете использовать кнопку управления, реле и предохранитель от противотуманок. При желании можно установить отдельный переключатель в более удобном месте, например, на центральной консоли.
7. Теперь осталось только подключить питание. Оно берется с 12-вольтового контакта после замка зажигания, обычно этот провод сине-красного цвета. Такое подключение позволит активировать дневное освещение при включении зажигания и отключать его при извлечении ключа. Завершающим этапом станет установка пятиамперного предохранителя в этой цепи в удобном месте, что защитит систему от возможных скачков напряжения (автор видео — канал SuperWIRUSS).

Дальний в пол накала — ЛУЧШИЙ БЛОК!! подключение БЕЗ ПЕРЕДЕЛОК !!

Заключение

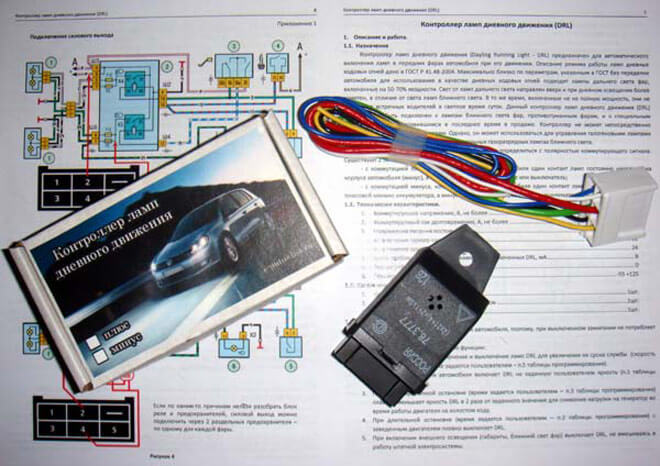

При создании системы самостоятельно можно воспользоваться готовыми реле. В таких устройствах уже предусмотрены различные режимы работы. Например, контроллеры моделей DRL 30 N позволяют управлять как дальним, так и ближним светом, противотуманными фарами и другими элементами. Это могут быть маломощные фонари DRL, однако важно помнить, что их использование возможно только в рамках допустимых параметров.

В любом случае, описанная схема доработки дальнего света позволяет использовать оптику как дневные ходовые огни, так и для дальнего освещения. Здесь все зависит от времени суток. Если у вас есть сомнения в своих силах по реализации такой схемы, лучше обратиться к профессионалам, так как ошибки могут привести к серьезным неисправностям в работе оптики.

Цена вопроса

В качестве альтернативы вы можете приобрести дневные ходовые огни (ДХО) отдельно или же выбрать контроллер для ДХО. На сегодняшний день цена на качественные ДХО колеблется в пределах 2-3 тысяч рублей, однако существует широкий ценовой диапазон. Это зависит от бренда, модели и уровня освещения, который предлагает оптика. Что касается контроллеров, их стоимость варьируется от 400 до 600 рублей в зависимости от модели и функциональных возможностей. При этом цена также может меняться в зависимости от производителя и магазина, где вы совершаете покупку. Китайские варианты, как правило, имеют более низкую цену.

Видео «Реализация схема дальнего света в полнакала на примере Ford Fusion»

В представленном ниже видео вы сможете увидеть, как осуществляется схема вполнакал на примере автомобиля Ford Fusion. Автором ролика является канал Artem Kirzhner.

Дальний свет 50% яркости в качестве ДХО на Ford Fusion.3gp

Необходимые инструменты и материалы

Для успешной установки дальнего света в полнакала вместо дневных ходовых огней (ДХО) потребуется набор инструментов и материалов, которые помогут вам выполнить работу качественно и безопасно. Ниже перечислены основные элементы, которые вам понадобятся.

Инструменты

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить крепежные элементы и добраться до необходимых частей автомобиля.
• Гаечные ключи: Набор гаечных ключей различных размеров для работы с болтами и гайками, которые могут потребоваться при установке.
• Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для работы с проводами.
• Кусачки: Используются для обрезки проводов и других мелких деталей, которые могут мешать установке.
• Мультиметр: Этот прибор поможет вам проверить электрические соединения и убедиться в правильности подключения.
• Изолента и термоусадочные трубки: Эти материалы необходимы для изоляции проводов и защиты соединений от влаги и механических повреждений.
• Кабельные стяжки: Используются для аккуратной укладки проводов и предотвращения их перетирания.

Материалы

• Фары дальнего света: Выберите качественные фары, которые соответствуют требованиям вашего автомобиля и обеспечивают необходимую яркость и дальность света.
• Провода: Вам понадобятся провода подходящего сечения для подключения фар. Убедитесь, что они рассчитаны на необходимый ток.
• Реле: Использование реле позволит снизить нагрузку на переключатель фар и предотвратить его перегрев.
• Предохранители: Не забудьте установить предохранитель в цепь, чтобы защитить электрическую систему автомобиля от короткого замыкания.
• Крепежные элементы: В зависимости от конструкции вашего автомобиля могут понадобиться дополнительные болты, гайки и шайбы для установки фар.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к установке дальнего света в полнакала вместо ДХО. Важно следовать инструкциям и соблюдать меры безопасности, чтобы избежать повреждений как автомобиля, так и себя во время работы.

Пошаговая инструкция по установке

Шаг 1: Подготовка инструментов и материалов

Перед началом установки дальнего света вместо дневных ходовых огней (ДХО) вам понадобятся следующие инструменты и материалы:

• Набор инструментов (отвертки, ключи, плоскогубцы)
• Новые фары дальнего света
• Провода для подключения
• Реле (если требуется)
• Предохранитель
• Изолента и термоусадочные трубки
• Крепежные элементы (если не идут в комплекте с фарами)

Шаг 2: Снятие старых ДХО

Для начала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем снимите пластиковые накладки и крепления, которые удерживают ДХО. Обычно они крепятся на защелках или винтах. Аккуратно отсоедините провода от ДХО, запомнив их расположение для дальнейшего подключения.

Шаг 3: Установка новых фар дальнего света

Установите новые фары дальнего света на место снятых ДХО. Убедитесь, что они надежно закреплены и не будут болтаться. Если в комплекте с фарами нет крепежных элементов, используйте универсальные крепления, которые можно найти в магазине автозапчастей.

Шаг 4: Подключение проводов

Теперь необходимо подключить провода. Если ваши новые фары имеют стандартные разъемы, просто подключите их к проводам, которые были подключены к ДХО. В противном случае вам нужно будет использовать провода, которые идут в комплекте с фарами. Обязательно соблюдайте полярность: «+» к «+» и «-» к «-«.

Если вы устанавливаете реле, подключите его согласно схеме, которая обычно прилагается к инструкции. Реле поможет избежать перегрузки проводки и обеспечит надежную работу фар.

Шаг 5: Установка предохранителя

Для защиты электрической цепи от перегрузок установите предохранитель. Он должен быть рассчитан на соответствующий ток, который потребляют ваши новые фары. Обычно предохранитель устанавливается в блоке предохранителей автомобиля, но может потребоваться и установка отдельного блока.

Шаг 6: Проверка работы

После завершения всех подключений, аккуратно подключите аккумулятор и проверьте работу новых фар. Включите дальний свет и убедитесь, что они работают корректно. Если фары не включаются, проверьте все соединения и убедитесь, что предохранитель цел.

Шаг 7: Регулировка фар

После успешной установки и проверки работы дальнего света, необходимо отрегулировать их. Это можно сделать с помощью специальных винтов на корпусе фар. Правильная регулировка обеспечит оптимальную видимость на дороге и не будет слепить встречные автомобили.

Шаг 8: Завершение установки

После всех проверок и регулировок, установите на место все пластиковые накладки и крепления, которые были сняты в начале. Убедитесь, что все элементы надежно закреплены и не мешают работе автомобиля.

Теперь ваш автомобиль оснащен дальним светом вместо ДХО, что значительно улучшит видимость в темное время суток и в условиях плохой погоды.

Советы по настройке и тестированию системы

После завершения установки дальнего света вместо дневных ходовых огней (ДХО) важно правильно настроить и протестировать новую систему освещения. Это поможет обеспечить безопасность на дороге и максимальную эффективность работы фар. Вот несколько советов, которые помогут вам в этом процессе.

1. Проверка правильности подключения

Перед тем как переходить к настройке, убедитесь, что все провода подключены правильно. Проверьте, что:

• Плюсовой провод дальнего света подключен к источнику питания.
• Минусовой провод надежно заземлен.
• Все соединения защищены от влаги и коррозии.

2. Регулировка угла наклона фар

Правильная регулировка угла наклона фар — ключевой момент для обеспечения безопасности. Неправильно настроенные фары могут ослеплять встречные автомобили или, наоборот, не обеспечивать достаточную видимость. Для регулировки выполните следующие шаги:

1. Паркуйте автомобиль на ровной поверхности на расстоянии 7-10 метров от стены.
2. Включите дальний свет и отметьте на стене уровень света.
3. С помощью регулировочных винтов на фарах отрегулируйте угол так, чтобы световой поток был направлен немного ниже отметки.

3. Тестирование на дороге

После настройки фар важно протестировать их в реальных условиях. Выберите темное время суток и проведите следующие тесты:

• Проверьте, насколько хорошо освещается дорога на разных скоростях.
• Обратите внимание на то, как фары реагируют на повороты руля — они должны освещать поворот, а не слепить встречные автомобили.
• Убедитесь, что дальний свет включается и выключается без задержек.

4. Регулярная проверка и обслуживание

После установки и настройки системы освещения не забывайте о регулярной проверке состояния фар. Периодически осматривайте их на наличие повреждений, загрязнений и корректности работы. Если заметите, что свет стал менее ярким или фары начали светить в неправильном направлении, проведите повторную настройку или замените лампы.

5. Соблюдение правил дорожного движения

Не забывайте, что использование дальнего света регулируется правилами дорожного движения. Включайте дальний свет только в условиях недостаточной видимости и при отсутствии встречного транспорта. Это не только обеспечит вашу безопасность, но и безопасность других участников дорожного движения.

Следуя этим советам, вы сможете не только успешно установить дальний свет вместо ДХО, но и настроить его так, чтобы он служил вам долго и эффективно, обеспечивая безопасность на дороге.
