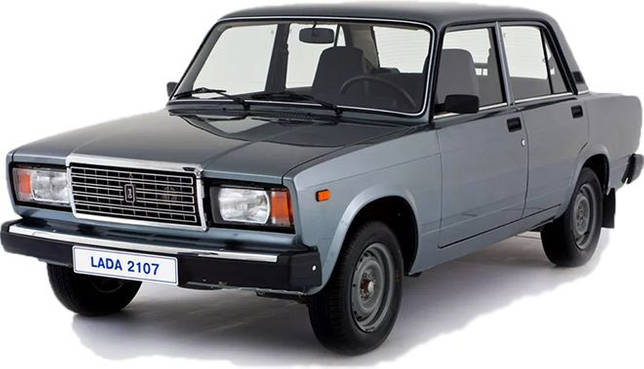

Классика советского автопрома ВАЗ 2107, заслужил любовь автолюбителей как дешевый в обслуживании автомобиль. Чаще всего владельцы сами стараются производить ремонт, а также техническое обслуживания. Замена свечей зажигания, одна из таких операций ТО, которую можно сделать своими руками, если внимательно следовать инструкции.

Этапы замены свечей на ВАЗ 2107

На классических автомобилях Лада или более привычное слуху Жигули, предусмотрена удобная замена свечей зажигания. Они располагаются в хорошей доступности с левой стороны двигателя по ходу движения, добраться до них можно из подкапотного пространства.

За время производства ВАЗ 2107 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Опытные водители отмечают хорошую ремонтопригодность, неприхотливость в обслуживании, а также к расходным материалам.

Глобальных отличий в версиях с разным объемом двигателя при замене нет, все действия будут практически одинаковыми.

Перед началом замены элементов зажигания, необходимо принять меры предосторожности. А для того чтобы легче ввернуть и впоследствии вывернуть свечу, вы можете нанести немного графита с мягкого карандаша на резьбу или немного медной смазки. А вот масло или обычная пластичная смазка приведут к прикипанию свечи зажигания в резьбе головки блока цилиндров.

Снятие старых

Сама процедура замены свечей зажигания на ВАЗ 2107 очень простая и справиться с ней может даже новичок, который прежде ни разу не заглядывал под капот своего автомобиля. Для проведения данного ремонта, нам понадобится свечной ключ или специальная головка с воротком.

Переходим к замене:

Чтобы двигатель работал идеально на новых свечах, необходимо правильно выставить зазор между электродами. Как это сделать описывается ниже.

Устанавливая новые свечи зажигания, рекомендуется не усердствовать с силой затяжки, иначе можно сорвать резьбу на блоке, что приведет к дорогостоящему ремонту.

Проверка зазора

Большинство автовладельцев даже не знают о том, что величина зазора между боковым и центральным электродом свечей зажигания влияют на многие параметры двигателя.

• Во-первых, если зазор свечей зажигания будет неверно выставлен, то заводится ВАЗ 2107 будет уже не так хорошо, как при оптимальных параметрах.
• Во-вторых, динамические характеристики станут гораздо хуже, так как смесь будет воспламеняться не правильно и не будет вся сгорать.
• И следствие второго пункта – это повышение расхода топлива, что скажется не только на параметрах двигателя но и на кошельке владельцев ВАЗ 2107.

Какой зазор на свечах ВАЗ 2107 должен быть

В связи с тем, что на моделях «классики» применяются как контактные, так и бесконтактные системы зажигания, зазор выставляется в соответствии с установленной системой искрообразования.

• Если у вас установлен трамблер с контактами, то зазор между электродами должен быть в пределах 0,5-0,6 мм.
• В случае с установленным электронным зажиганием зазор свечей будет равен 0,7-0,8 мм.

Как правильно выставить зазор между электродами свечей на ВАЗ 2107

Для того, чтобы отрегулировать зазор, нам понадобится набор щупов с необходимыми по толщине пластинами. Зазор измеряется плоским щупом, в свечках с несколькими боковыми электродами – круглым.

Затем подбираем необходимой толщины щуп для вашей системы зажигания и вставляем его между боковым и центральным электродом свечи. Щуп должен входить туго, но не с большим усилием.

Аналогичную операцию проводим с остальными свечами. Закручиваем все на свои места и довольствуемся отличной работой двигателя.

Это интересно: Как разводить антифриз g11

ПОЛЕЗНАЯ ИНФОРМАЦИЯ / карбюратор / свечи / доработка | Автор темы: Putnam

Полезная информация для автовладельцев.

Vladimir (Mair) ПРО СИСТЕМУ ЗАЖИГАНИЯ

Неисправности системы зажигания сказываются на всех режимах работы двигателя.

При ее проверке особое внимание следует уделить зазорам свечей, углу опережения зажигания, чистоте высоковольтных проводов, состоянию катушки зажигания и разъему распределителя, исправности вакуумного и центробежного регуляторов.

ПРО КАРБЮРАТОР – как правильно отмыть.

Отмывать карбюратор снаружи нужно без его разборки. Особое внимание необходимо уделять чистоте подвижных соединений, осей заслонок, рычагов и тяг. Для промывки камер и каналов карбюратор рекомендуется полностью разобрать. При частичной разборке грязь с наружных поверхностей может попасть внутрь карбюратора. Для этого используются керосин или специальные промывочные жидкости и кисть с умеренно жесткой щетиной. Промывать отдельные детали карбюратора можно ацетоном. Прокладки, диафрагмы и резиновые уплотнения не стойки к воздействию растворителей. Эти детали необходимо снять и промыть отдельно и только в бензине.

При наличии застарелых отложений в каналах карбюратора его корпусные детали можно погрузить в моющие составы на несколько часов. Для окончательного удаления отложений все каналы после промывки необходимо продуть сжатым воздухом под большим давлением (6-8 бар).

Не рекомендуется протирать детали и полости карбюратора ворсистой тканью. Отделившиеся от нее даже мельчайшие волокна попадают в каналы и жиклеры, что может привести к последующему налипанию на них грязи, уменьшению их пропускной способности или закупориванию. Прочитал, поставь лайк!

Vladimir (Mair) Регулировки на «СОЛЕКС»

Vladimir (Mair) Регулировки на «ОЗОН» Нажмите, посмотреть все изображения и они будет на весь экран!

Vladimir (Mair) КАК ПРОВЕСТИ ДИАГНОСТИКУ РАБОТЫ ДВИГАТЕЛЯ ПО СОСТОЯНИЮ СВЕЧЕЙ

Свечи зажигания эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах.

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов. Поэтому еще раз хочу подчеркнуть, если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей нужно проехать на изначально чистых свечах минимум километров 250-300 лучше еще больше и только после этого делать какие-то выводы.

О зазорах свечей зажигания

НОВЫЕ Свечи — еще НЕ ЗНАЧИТ ГОТОВЫЕ для Установки! Проверяйте зазоры!

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

• предотвращает попадание влаги на токопроводящий элемент;
• сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

• обрыв токопроводящего элемента;
• утечка напряжения из-за некачественной изоляции;
• чрезмерно высокое сопротивление провода;
• ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя. Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра. Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м). Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

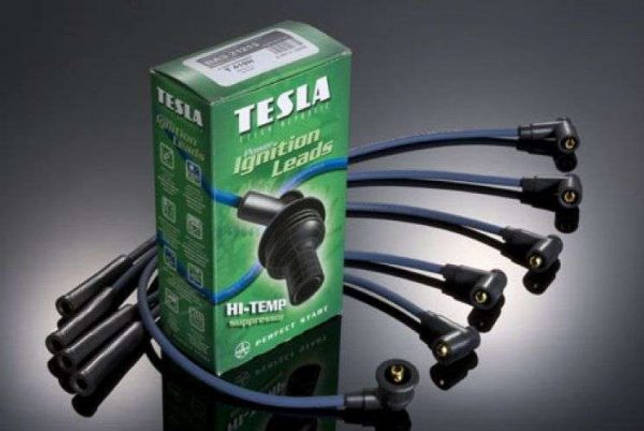

Продукция компании Tesla считается одной из самых надёжных

Когда менять свечи, какие устанавливать

Если смотреть на рекомендации официальных издательств по ремонту и эксплуатации. То на ВАЗ 2107 свечи зажигания подлежат замене как минимум через 30 000 км.

Конечно, придерживаться этого пробега желательно, но не обязательно. Ведь сами согласитесь, что никогда не узнаешь, насколько качественные свечи были куплены и каков их реальный срок службы.

Некоторые экземпляры могут ходить и 100 000 км, причем, двигатель будет работать на них еще довольно неплохо. А другие же – наоборот, еще после первых тысяч начнут давать пробои в зажигании, что не есть хорошо! Поэтому необходимо следить за свечами и менять их не только по строго определенному промежутку, но и по состоянию.

Зарубежная и российская маркировки

При выборе свечей зажигания для автомобиля ВАЗ 2107 необходимо ориентироваться по числовому значению, указанному на маркировке. Оно обозначает калильное число элемента, характеризующее способность свечки отводить тепло и самоочищаться от нагара в процессе работы. По российской классификации элементы делятся на такие группы:

• Калильное число от 11 до 16 – это «горячие» свечи. Они предназначены для двигателей с низкой степенью сжатия и небольшой мощностью.
• То же, от 17 до 19. Самые широко применяемые свечи, в том числе и на автомобилях ВАЗ 2107.
• То же, от 20 до 26 – свечи «холодные», устанавливаемые на мощные двигатели с высокой степенью сжатия и температурой в камере сгорания.

Если на автомобиль ВАЗ 2107 поставить слишком «горячие» или «холодные» свечи, то двигатель не сможет функционировать в нормальном режиме с максимальным КПД. Буквенные индексы, имеющиеся на маркировке, обозначают менее важные параметры, но их тоже нужно принять во внимание.

Например, изделие с обозначением А17ДВ пригодно для двигателей, где установлен карбюратор и система зажигания с механическими контактами, а А17ДВРМ – для силовых агрегатов с инжектором.

По таблице можно выбрать элементы от некоторых зарубежных брендов для нашей «семерки»:

Оригинал и аналоги

Карбюраторные двигатели ВАЗ 2107 с контактной системой зажигания:

Основные характеристики

• Тип резьбы М14/1,25
• Длина резьбы 19 мм
• Калильное число 17
• Под ключ на 21
• Тепловой корпус выступает за изолятор свечи
• Зазор между электродами 0,5 – 0,7 мм

Варианты для установки

• А17ДВ (Россия)
• А17ДВМ (Россия)
• AUTOLITE 14-7D (США)
• BERU W7D (Германия)
• BOSCH W7D (Германия)
• BRISK L15Y (Чехия)
• CHAMPION N10Y (Англия)
• DENSO W20EP (Япония)
• EYQUEM 707LS (Франция)
• MARELLI FL7LP (Италия)
• NGK BP6E (Япония/Франция)
• FINVAL F501 (Германия)
• HOLA S12 (Нидерланды)
• WEEN 121-1371 (Нидерланды/Япония)

Карбюраторные двигатели ВАЗ 2107 с бесконтактной системой зажигания:

Основные характеристики

• Тип резьбы М14/1,25
• Длина резьбы 19 мм
• Калильное число 17
• Под ключ на 21
• Тепловой корпус выступает за изолятор свечи
• Зазор между электродами 0,7 – 0,8 мм

Варианты для установки

• А17ДВ-10 (Россия)
• A17ДВР (Россия)
• AUTOLITE 64 (США)
• BERU 14-7D, 14-7DU, 14R-7DU (Германия)
• BOSCH W7D, WR7DC, WR7DP (Германия)
• BRISK L15Y, L15YC, LR15Y (Чехия)
• CHAMPION N10Y, N9Y, N9YC, RN9Y (Англия)
• DENSO W20EP, W20EPU, W20EXR (Япония)
• EYQUEM 707LS, C52LS (Франция)
• MARELLI FL7LP, F7LC, FL7LPR (Италия)
• NGK BP6E, BP6ES, BPR6E (Япония/Франция)
• FINVAL F508 (Германия)
• HOLA S13 (Нидерланды)
• WEEN 121-1378 (Нидерланды/Япония)

Промежуток между свечными контактами на газовых автомобилях

При установке ГБО необходимо учитывать: ездить на свечах, предназначенных для бензина, не получится:

• воспламенение газо — воздушной смеси происходит медленнее, чем бензино — воздушной, следовательно, искра для возгорания должна быть мощнее;
• при возгорании газо — воздушной смеси температура больше в несколько раз, поэтому некоторые элементы стандартных бензиновых свечей могут попросту расплавиться, свечу начнет пробивать, возникнет эффект калильного зажигания;
• электрическое сопротивление газо — воздушной смеси большое, для пробоя искрового зазора необходимо напряжение 7 тыс. В, то есть на катушку увеличивается нагрузка, если не поставить свечи, рассчитанные на газ, можно сломать катушку.

Конструктивно свечи зажигания для газа отличаются от свечей, работающих на бензине. Они имеют меньший искровой зазор, для снижения нагрузки на катушку, при этом калильное число у них больше, то есть они должны быть «холодными».

Величина нормального зазора

Допустимые пределы межэлектродного расстояния – от 0,6 до 1,2 мм. Более точное значение выбирается в зависимости от типа двигателя, системы питания и зажигания:

• карбюраторные моторы старого типа с невысокой степенью сжатия и механической системой искрообразования – 0,6–0,7 мм;
• те же двигатели, оснащенные бесконтактным электронным зажиганием – 0,8–0,9 мм;
• в турбированных и атмосферных силовых агрегатах с подачей топлива путем впрыска (инжектор) зазор на свечах зажигания должен быть от 1 до 1,2 мм.

Совет. Лучший способ правильно определить межэлектродный просвет для конкретного автомобиля – внимательно изучить инструкцию по эксплуатации. В подавляющем большинстве случаев данная величина указана среди других настроечных параметров.

Поскольку владельцы многих транспортных средств, укомплектованных бензиновыми моторами, переходят на сжиженный газ, то и размер свечного зазора требует корректировки. Для качественного сжигания смеси пропана с воздухом интенсивность воспламенения рекомендуется повысить путем увеличения просвета на 0,1 мм от паспортного значения. Нагрузка на высоковольтную катушку вырастет незначительно, а газ станет сгорать лучше.

Например, электроды свечей карбюраторного двигателя с электронным зажиганием необходимо разогнуть до 0,9 мм, если в инструкции по эксплуатации указана цифра 0,8. Не слушайте дурных советов и не делайте зазор чересчур большим, ведь автомобильные газовые установки всех поколений заводятся на бензине, а потом автоматически переключаются на подачу пропан – бутановой смеси из баллона. Кроме того, использовать бензиновое топливо все равно придется, чтобы доехать до заправки, когда газ в емкости закончится.

Это интересно: Можно ли смешивать тосол и антифриз

ВАЗ 2101-2107, РЕМОНТ И ОБСЛУЖИВАНИЕ. | Автор темы: Максим

Всем доброго дня. Подскажите пожалуйста какой зазор на свечах должен быть, машина Заранее всем Спасибо

валера (Brynn) Копейка КЛАСС!! А вот номерной знак (самопальный) с какого региона??

валера (Brynn) Вообще-то всегда, для классики, было 0, 4- 045, даже щупик ( такой махонький ) в комплекте был!!

Про100 (Ruwaydah) А это уже зависит от зажигания, какое стоит, если БСЗ то зазор больше!!

алексей (Tatianna) Это казахстанский номер

Геннадий (Maren) В книге – 0, 8.

валера (Brynn) И какая, это книга? Автора пожалуйста!

валера (Brynn) Спасибо! Понял.

Геннадий (Maren) Это книга, которая шла с моей машиной с завода-изготовителя.

Геннадий (Maren) Извиняюсь, ошибся. Сходил в гараж, глянул в книгу- 0, 5-0, 6мм.

Антон (Ishaq) На карбюраторе 0.8, на инжектор 1.0.

Дмитрий (Kaede) Карбюратор 0, 7-0, 9

Сергей (Fairbanks) Во всех справочниках написано контактное зажигание 0.5-0.6мм бесконтактное 0.7-0.8мм инжектор 1.0-1.1мм.

Дмитрий (Kaede) У меня на семёрке бесконтактное было.По справочнику то да.Но ловить эту одну десятую проблемка.

Дмитрий (Kaede) Даже с щупом.

Про100 (Ruwaydah) Какое зажигание? с контактом то 0, 6-07 без контакт 0, 8-0, 9

Сергей (Fairbanks) на свечах правильнее всего применять специальный круглый щуп.

Дмитрий (Kaede) В общем как всегда на глаз.

ж (Deyanira) Неподскажеш чем хорош 03редуктор ваз.или плох?

Про100 (Ruwaydah) вам для города или город трасса?

Как поменять втулки на стартере Хендай акцент

Как заменить панель приборов на ВАЗ 2110

Как подтянуть ручник на Дэу Матиз видео

Какой зазор на свечах ВАЗ 2107 карбюратор : комментарии

Говорить по этому вопросу можно долго.

Вы абсолютно правы. В этом что-то есть и мне кажется это очень отличная идея. Полностью с Вами соглашусь.

скачать фото на мобильник

Содержание:- руководство технического обслуживания и ремонту автомобиля ваз 2107

Датчик детонации

Датчик детонации (ДД) предназначен для экономии топлива и увеличения мощности двигателя. Он состоит из пьезоэлемента, вырабатывающего электричество при возникновении детонации, тем самым регулируя её уровень. При повышении частоты колебаний увеличивается напряжение, поступающее на электронный блок управления. ДД корректирует настройки зажигания для оптимизации процесса воспламенения в цилиндрах топливно-воздушной смеси.

Расположение датчика детонации

На автомобилях ВАЗ ДД расположен на блоке силового агрегата между вторым и третьим цилиндром. Устанавливается он лишь на двигателях с бесконтактной системой зажигания и блоком управления. На моделях ВАЗ с контактным зажиганием ДД отсутствует.

Датчик детонации расположен на блоке двигателя между вторым и третьем цилиндром

Признаки неисправности датчика детонации

Неисправность датчика детонации проявляется следующим образом.

• Ухудшается динамика разгона.
• Двигатель «троит» на холостом ходу.
• При разгоне и в начале движения на панели приборов загорается индикатор CHECK.

При появлении любого из этих симптомов потребуется проверка ДД.

Проверка датчика детонации

ДД проверяется с помощью мультиметра. Сначала нужно проверить соответствие величины его сопротивления регламентированным производителем значениям. Если значения различаются, производят замену ДД. Проверку можно выполнить и другим способом. Для этого:

• На мультиметр устанавливают режим вольметра в диапазоне «мВ» и подсоединяют щупы к контактам датчика.
• По корпусу ДД ударяют твёрдым предметом и смотрят на показания прибора, которые в зависимости от силы удара должны изменяться от 20 до 40 мВ.
• Если ДД на подобные действия не реагирует, его меняют на новый.

Видео: проверка датчика детонации

Проверка датчика Детонации ВАЗ инжектор

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

1. На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
2. Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
3. Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.


   Проверить исправность свечей зажигания можно с помощью специального инструмента — пистолета

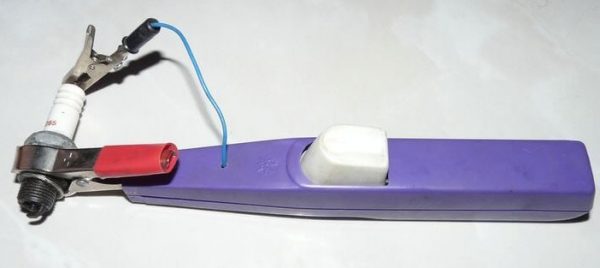

4. Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Установка угла опережения зажигания

Система зажигания является весьма чувствительным узлом, требующим тщательной настройки. Только в этом случае можно добиться оптимальной работы двигателя, минимального расхода топлива и максимально возможной мощности.

Методы установки угла зажигания

Отрегулировать угол опережения зажигания можно разными способами.

• На слух.
• С помощью лампочки.
• По стробоскопу.
• По искре.

Выбор способа зависит прежде всего от наличия необходимых приспособлений и подручных средств.

Регулировка зажигания на слух

Этот способ отличается своей простотой, но прибегать к нему рекомендуется лишь опытным автолюбителям. Работу выполняют на прогретом и заведённом двигателе в следующей последовательности.

• Ослабляют гайку крепления трамблёра и начинают его медленно вращать.

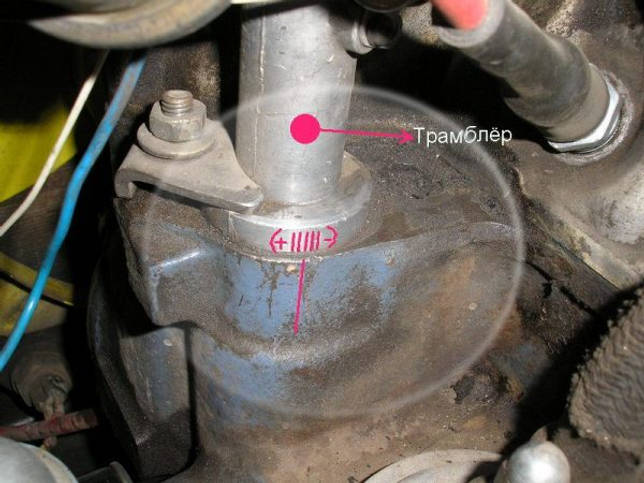

  Перед регулировкой зажигания необходимо ослабить гайку крепления трамблёра

• Находят положение трамблёра, при котором обороты двигателя будут максимальными. Если позиция найдена правильно, то при нажатии на педаль акселератора двигатель будет быстро и бесперебойно набирать обороты.



  В процессе регулировки находят такое положение трамблёра, при котором двигатель будет работать на максимальных оборотах

• Глушат двигатель, проворачивают трамблёр на 2˚ по часовой стрелке и закручивают гайку крепления.

Регулировка зажигания с помощью лампочки

Можно отрегулировать зажигание ВАЗ 2107 с помощью лампочки 12В (автомобильной «контрольки»). Делается это следующим образом.

• Первый цилиндр устанавливают в положение, при котором метка на шкиве коленвала будет совпадать с меткой 5˚ на блоке цилиндров. Для проворачивания коленвала потребуется специальный ключ.

  Для проворачивания шкива коленчатого вала при установке меток потребуется специальный ключ

• Один из проводов, идущих от лампочки, соединяют с массой, второй — с контактом катушки «К» (цепь низкого напряжения).
• Ослабляют крепление трамблёра и включают зажигание.
• Вращая трамблёр, ищут положение, при котором лампочка загорится.
• Затягивают крепление трамблёра.

Видео: регулировка зажигания с помощью лампочки

Установка зажигания по Лампочке!!!

Регулировка зажигания с помощью стробоскопа

Подключение стробоскопа и процесс установки угла опережения зажигания осуществляется в следующем порядке:

• Двигатель прогревают до рабочей температуры.
• С вакуумного корректора снимают трубку, а в образовавшееся отверстие устанавливают заглушку.
• Провода питания стробоскопа соединяют с аккумулятором (красный — на плюс, чёрный — на минус).

  Наиболее точно угол опережения зажигания устанавливается с помощью стробоскопа

• Оставшийся провод (датчик) прибора фиксируют на высоковольтном проводе, идущим на первую свечу.
• Стробоскоп устанавливают таким образом, чтобы его луч попадал на шкив коленвала параллельно метке на крышке ГРМ.
• Заводят двигатель и ослабляют крепление трамблёра.
• Вращая трамблёр, добиваются того, чтобы луч проскакивал точно в момент прохождения метки на шкиве коленчатого вала.

Видео: регулировка зажигания с помощью стробоскопа

Выставляем зажигание стробоскопом

Порядок работы цилиндров двигателя ВАЗ 2107

На ВАЗ 2107 установлен бензиновый, четырехтактный, четырехцилиндровый, рядный двигатель, с верхним расположением распределительного вала. В ряде случаев для диагностики и устранения неисправностей необходимо знать последовательность работы цилиндров силового агрегата. Для ВАЗ 2107 эта последовательность такова: 1 — 3 — 4 — 2. Цифрам соответствуют номера цилиндров, а нумерация начинается от шкива коленвала.

Нумерация цилиндров двигателя ВАЗ 2107 начинается от шкива коленвала

Установка направления бегунка

При правильно отрегулированном зажигании элементы двигателя и системы зажигания должны быть выставлены в соответствии с определёнными правилами.

• Метка на шкиве коленвала должна располагаться напротив метки 5˚ на блоке цилиндров.

  Метка на швике коленвала и средняя метка на блоке цилиндров (5˚) должны совпадать

• Бегунок трамблёра должен быть направлен на контакт крышки распределителя, соответствующий первому цилиндру.

При правильно отрегулированном зажигании бегунок трамблёра должен быть направлен на контакт крышки, соответствующий свече первого цилиндра

Таким образом, отрегулировать угол опережения зажигания ВАЗ 2107 довольно просто. Сделать это сможет даже неискушённый автолюбитель, обладающий минимальным набором инструментов и тщательно соблюдающий инструкции специалистов. При этом не следует забывать о требованиях безопасности, так как большая часть работ связана с высоким напряжением.

Каковы допустимые нормы?

Зазором свечей зажигания принято называть величину промежутка между верхним и нижним электродом. Этот параметр определяется маркой автомобиля и техническими характеристиками мотора. Найти рекомендованный производителем машины промежуток между электродами можно в инструкции по эксплуатации транспортного средства. При отсутствии такой документации отыскать интересующую информацию возможно в интернете.

Какой должен быть промежуток между контактами? Система зажигания машины влияет на величину указанного параметра таким образом:

• нормой считается размер 0,5-0,6 мм в карбюраторных автомобилях, оснащенных трамблером;
• допускается размерность 0,7-0,8 мм в карбюраторных автомобилях, имеющих электронное зажигание;
• расстояние в пределах нормы для инжекторных машин равно 1-1,3 мм.

Разница в рекомендованных размерах обусловлена электрической цепью и системой зажигания. Наименьшее напряжение имеют карбюраторные авто, для их нормальной работы нужна более слабая искра, следовательно, промежуток самый маленький. Для инжекторных машин зазор увеличивается, так как напряжение в системе очень высокое.

Рассмотрим два варианта неправильного свечного зазора:

• очень маленький;
• чересчур большой.

В первом случае из-за недостаточного расстояния между электродами возникнут пробои в системе зажигания. Свечная искра будет слишком маленькой для нормального возгорания горючей смеси. При этом автомобиль не будет набирать обороты, при движении начнет дергаться. В случае с карбюраторными авто возможна заливка свечей из-за недостаточного зазора, двигатель начнет троить.

Слишком маленьким свечным зазором считается расстояние в пределах 0,1-0,4 мм. Учтите: существуют модификации движков, для которых целенаправленно применяются свечи с очень маленьким промежутком между электродами — это позволяет приспособить систему зажигания к возросшей мощности силового агрегата. Принцип следующий: с увеличение мощности промежуток между контактами уменьшается.

Во втором варианте прослеживается снижение искры проходящей между контактами. Она может быть даже недостаточной для возгорания топливной смеси. В связи с этим наблюдаются пробои изолятора нижнего контакта.

Увеличенный свечной зазор возникает, если свечи изношены: материал, из которого изготовлены контакты, при большом количестве пробега выгорает. Нижний электрод при этом проседает вниз, а верхний утрачивает свою изначальную прямоугольную форму, в сечении он становится похожим на овал.

Обратите внимание: возможно образование нагара на свечах, мешающего прохождению искры. В связи с этим с увеличением пробега авто нужно выполнять чистку либо замену свечей. Слишком большим считается промежуток между контактами более 1,3 мм.

Свечи зажигания. Правильный выбор

Свечи

для 8кл мотора

ВАЗ

для ГБО и Бензина Brisk LR15SXC , LR15YS BOSCH WR78X Denso W20tt Для 16кл мотора

ВАЗ

.

Сажа. плохой знак

Нагар на свечи зажигания может говорить о любых неисправностях, вплоть до неправильной настройки состава топливной смеси. Почему свечи черные, вы можете узнать. При нормальной работе двигателя с соблюдением всех норм и правил работы свечные электроды будут иметь светло-коричневый цвет. Нагар можно найти, но в очень малых количествах то же самое относится к месторождениям. Во всяком случае, но топливо часто грязно, с примесями, которые не сжигаются до конца и остаются на стенах камеры сгорания и на свечах.

Значение оптимальных зазоров

Приемлемыми рабочими параметрами, при которых система остается работоспособной в полной мере, являются зазоры в пределах 0,6–1,2 мм. Четкие значения подбираются в зависимости от типа силовой установки, различных систем питания и зажигания. Ориентироваться стоит на следующие характеристики:

• старые карбюраторные двигатели, в которых стоят моторы с небольшой степенью сжатия механическим функционалом искрообразования, будут работать оптимально при 0,6–0,7 мм;
• аналогичные силовые установки, с модернизированным бесконтактным зажиганием на электронике окажутся эффективными при 0,8–0,9 мм;
• для атмосферников усиленных турбинами и оснащенных инжекторным типом впрыска предпочтительней обеспечить зазор в 1–1,2 мм.

Как проверить и как его выставить

Процесс это не такой сложный, как кажется на первый взгляд. Для начала просто выкручиваем свечи зажигания, затем смотрим на повреждения, если их нет, то можно для начала почистить, затем проверить зазор.

Зазор конечно можно замерить обычными измерительными приборами, тупо линейкой. Однако определить на вид 0,5 или 0,7 мм, очень сложно! Поэтому сейчас в магазинах можно купить так называемые наборы «щупов» или специальные ключи для проверки зазора.

Щупы похожи на металлические загнутые буквы “Г”, с различными размерами, просто их подставляем между электродами и с точностью до 97% определяете зазор. Если он больше, например на инжекторе чем 1,1 мм, то контакты сближают друг к другу, элементарно можно постучать ручкой отвертки. Если слишком близко – то раздвигаем друг от друга, опять же проверяет щупом.

Посмотрите мое видео о зазоре.

Зазор на свечах зажигания, какой должен быть, как установить

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник
