Установка сигнализации на ВАЗ 2109 — важный шаг для повышения безопасности автомобиля. В статье рассмотрим, как самостоятельно установить сигнализацию и центральный замок, отключить иммобилайзер и устранить возможные неисправности. Следуя рекомендациям и схемам, вы сможете защитить автомобиль от угона и повысить комфорт его использования.

Штатная противоугонная система «Девятки»

Практически все автомобили модели «девятка» изначально комплектовались центральными замками.

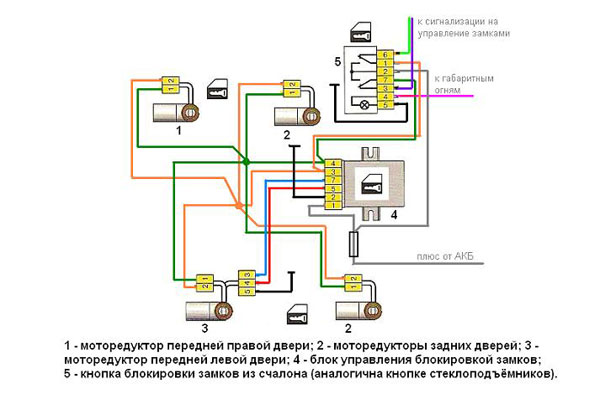

Схема подключения центрального замка включает в себя:

1. Управляющий модуль или реле. Это устройство отвечает за передачу сигналов на моторедукторы, которые находятся в дверях. Управляющий модуль представляет собой электронную схему, помещенную в пластиковый корпус. На нем предусмотрены специальные крепления, позволяющие надежно установить устройство в отведенном месте.
2. Система центрального замка включает входные контроллеры. Они могут быть выполнены в виде концевых выключателей, устанавливаемых в дверях, или в виде микропереключателей, размещенных непосредственно в замках. Концевые выключатели фиксируют текущее положение двери и передают сигнал на управляющий модуль. Микропереключатели, в свою очередь, предназначены для определения положения основных элементов замка.
3. Система также включает актуаторы, которые обеспечивают открытие и закрытие замков. Эти устройства имеют тяги, соединенные с механизмами задних дверей.
4. Пульт управления, который взаимодействует с центральным блоком и используется для передачи команд.

Установка центрального замка своими руками не представляет особой сложности, однако в настоящее время такие противоугонные системы уже не являются актуальными.

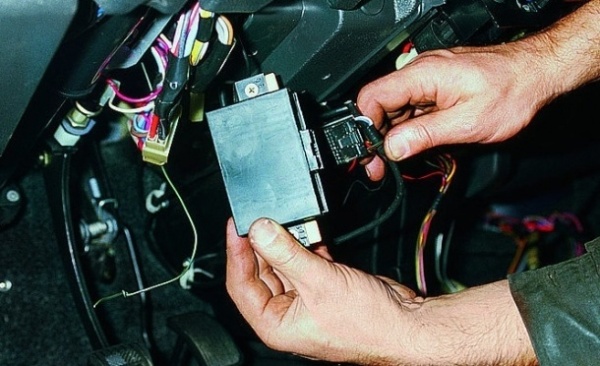

Иммобилайзер и место его расположения

Не все автомобили модели «Девятка» были изначально оборудованы иммобилайзерами. Установка данного устройства планировалась только для модификаций с высокой центральной консолью. Основная функция иммобилайзера заключается в блокировке рулевого механизма после выключения зажигания. Кроме того, он предотвращает запуск двигателя в случае попытки несанкционированного доступа к автомобилю. В моделях ВАЗ 2109 с высокой консолью установка блока иммобилайзера осуществляется за приборной панелью, а именно между рулевой колонкой и пространством под рулем, где в карбюраторных версиях располагается подсос.

Интересные факты

Вот несколько интересных фактов о том, как установить сигнализацию на ВАЗ 2109 своими силами:

1. Схема подключения: ВАЗ 2109 имеет достаточно простую электрическую схему, что делает установку сигнализации более доступной для самостоятельного выполнения. Знание основных проводов, таких как питание, зажигание и двери, поможет избежать ошибок и упростит процесс.

2. Выбор сигнализации: На рынке представлено множество моделей сигнализаций, и для ВАЗ 2109 лучше выбирать устройства с функцией автозапуска и обратной связи. Это не только повысит уровень безопасности, но и сделает использование автомобиля более комфортным.

3. Дополнительные меры безопасности: Установка сигнализации — это только первый шаг. Для повышения защиты автомобиля можно добавить механические блокираторы, такие как замки на рулевое колесо или коробку передач. Это создаст дополнительный уровень защиты и усложнит задачу угонщикам.

Почему не работает центральный замок?

Причины, по которым центральный замок может не функционировать:

1. Разряженная батарейка в пульте управления. В таком случае система не сможет реагировать на команды по открытию и закрытию замков с помощью брелока.
2. Неисправность брелока. Если пульт перестает работать, скорее всего, потребуется ремонт его внутренней платы.
3. Поломка блока управления. Если возникают проблемы с работой управляющего модуля, это может привести к неправильной работе системы или ее полному отключению. Причины могут варьироваться от естественного износа до повреждений, вызванных вибрациями. Также возможна проблема с попаданием влаги на плату. В любом случае, плата требует ремонта.
4. Неисправность входных датчиков. Как показывает практика, концевики и микропереключатели со временем изнашиваются, и это вполне нормально. Неисправные элементы подлежат замене.
5. Поломка актуатора или соленоида. Если это устройство выходит из строя, автовладелец может столкнуться с проблемой, когда одна из дверей автомобиля не открывается. Неисправный соленоид легко заменяется на новый.
6. Плохой контакт датчиков или блока управления с бортовой сетью. При нарушении контактов полноценная работа центрального замка становится невозможной. Если есть возможность, контакты можно очистить, в противном случае потребуется их замена.
7. Повреждение электрической цепи. В результате длительной эксплуатации и температурных колебаний может произойти повреждение изоляции проводов. В этом случае поврежденные участки электрической цепи подлежат замене (автор видео — канал TAZavod 42).

Соленоиды в задние двери и подключение их к сигнализации 2109 (Видео для DRIVE2)

Как отключить иммо?

Как отключить иммобилайзер на инжекторном автомобиле? Существует несколько способов. Один из них более сложный и включает перепрограммирование и изменение прошивки блока иммобилайзера с использованием компьютера. Этот метод требует определенных навыков и знаний, поэтому лучше доверить его выполнение специалистам.

Однако есть и более простой способ отключения:

1. В первую очередь, найдите управляющий модуль, который находится за центральной консолью.
2. Затем аккуратно отключите штекер, подключенный к этому модулю.
3. Когда разъем окажется у вас в руках, вы заметите, что на нем расположено множество контактов — всего их двадцать.
4. Далее отсчитайте контакты под номерами 9 и 18, провода, идущие к ним, следует обрезать. После этого соедините их между собой и изолируйте.
5. После удаления иммобилайзера необходимо восстановить диагностическую линию. Для этого установите перемычку, которая восстановит связь блока управления с диагностическим разъемом. При обрезке и соединении проводов вы восстанавливаете эту линию.
6. После завершения всех действий установите разъем на место.

Инструкция по установке сигнализации

Перед тем как приступить к установке сигнализации, важно собрать все необходимые материалы и инструменты:

• комплект сигнализации;
• изолента;
• гофрированные трубки для укладки проводов;
• канцелярский нож;
• дрель;
• набор отверток;
• пластиковые хомуты для закрепления проводки (автор видео — Сергей Зукол).

https://youtube.com/watch?v=BdTp4Xl6slg

Этапы

Как правильно установить и подключить сигнализацию на ВАЗ 2109:

1. Прежде всего, необходимо отключить аккумулятор.
2. Далее снимите обивку дверей, а также демонтируйте пластиковые элементы на порогах и боковых стойках, используя отвертку.
3. Затем зафиксируйте исполнительный электродвигатель, то есть соленоид, на двери. Для этого примените пластины и саморезы.
4. После этого подключите тяги к замковому механизму. Если длина тяг не подходит, их можно немного изогнуть.
5. Установите сирену в моторном отсеке, разместив ее подальше от двигателя. Помните, что высокие температуры и влага могут негативно сказаться на работе сирены. Установите сирену рупором вниз, а провода от нее проведите в салон.
6. В нижней части центральной консоли, под панелью приборов, разместите управляющий модуль. Убедитесь, что его установка выполнена так, чтобы злоумышленник не смог его обнаружить в случае взлома.
7. Если в стойках и дверях нет штатных отверстий, их нужно просверлить с помощью дрели.
8. Далее проложите проводку от электродвигателя к управляющему модулю. Защитите электроцепь, установленную в дверях, с помощью заранее подготовленной гофры. Если есть места скрутки, их следует заизолировать.
9. Повторите вышеописанные шаги, включая установку сирены и управляющего модуля, для каждой двери.
10. Установите датчик удара в центральной части кузова, чтобы он мог фиксировать воздействия со всех сторон.
11. Антенну с диодным индикатором желательно разместить на лобовом стекле как можно выше. Не устанавливайте антенный адаптер слишком близко к металлическим элементам кузова, чтобы избежать помех.
12. Теперь соедините все элементы согласно схеме, прилагаемой к комплекту, и подключите питание к управляющему модулю. Лучше всего защитить эту цепь предохранителем. После этого проведите диагностику работоспособности противоугонной системы. Если все функционирует корректно, можно собирать облицовку салона.

Фотогалерея «Установка сигналки»

Цена вопроса

Сегодня можно приобрести относительно качественную сигнализацию за 1000 рублей. Если говорить о противоугонных системах, то выбор на рынке достаточно разнообразен. Для автомобиля «Девятка» стоимость базовой сигнализации составит примерно 2500 рублей. Более продвинутые системы обойдутся в диапазоне от 6000 до 10000 рублей. Также существуют и премиум модели, цена которых может превышать 30000 рублей.

Видео «Как установить центральный замок?»

Подробная инструкция по установке центрального замка представлена в видео ниже (автор ролика — канал Китай ruS).

Установка Центрального замка с ДУ на Lada 2114

Выбор сигнализации: на что обратить внимание?

При выборе сигнализации для ВАЗ 2109 важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить надежную защиту вашего автомобиля.

1. Тип сигнализации: Существует несколько типов автомобильных сигнализаций, включая простые системы с сиреной и более сложные с функцией дистанционного управления и GPS-трекингом. Определите, какие функции вам действительно нужны. Например, если вы живете в районе с высоким уровнем преступности, стоит рассмотреть более сложные системы с дополнительными функциями.

2. Уровень защиты: Обратите внимание на уровень защиты, который предлагает сигнализация. Некоторые модели имеют дополнительные датчики, такие как датчики удара, наклона и открытия дверей. Чем больше датчиков, тем выше вероятность, что сигнализация сработает при попытке взлома.

3. Дальность действия: Если вы планируете использовать дистанционное управление, важно учитывать дальность действия пульта. Некоторые модели имеют ограниченный радиус действия, что может быть неудобно, особенно если вы паркуете автомобиль на большом расстоянии от места, где находитесь.

4. Удобство установки: Некоторые сигнализации требуют профессиональной установки, в то время как другие можно установить самостоятельно. Если вы планируете установить сигнализацию своими силами, выбирайте модели с простыми схемами подключения и понятными инструкциями.

5. Бренд и отзывы: Изучите отзывы о различных брендах и моделях сигнализаций. Известные производители часто предлагают более надежные и качественные продукты. Обратите внимание на отзывы пользователей, которые уже установили сигнализацию на ВАЗ 2109.

6. Цена: Определите свой бюджет. Сигнализации могут варьироваться по цене от бюджетных до премиум-класса. Не всегда высокая цена гарантирует лучшее качество, поэтому важно найти баланс между ценой и функционалом.

Выбор сигнализации — это ответственный шаг, который требует внимательного подхода. Учитывая все вышеперечисленные аспекты, вы сможете выбрать оптимальную сигнализацию для вашего автомобиля, что обеспечит его безопасность и защиту от угонов.

Подключение дополнительных датчиков и аксессуаров

Установка сигнализации на ВАЗ 2109 может быть значительно улучшена за счет подключения дополнительных датчиков и аксессуаров. Это позволит повысить уровень безопасности вашего автомобиля и сделать систему охраны более эффективной. Рассмотрим, какие дополнительные устройства можно установить и как правильно их подключить.

1. Датчик удара

Датчик удара реагирует на физическое воздействие на автомобиль, например, при попытке взлома. Установка такого датчика позволит вам получать сигнал тревоги при попытке открыть дверь или разбить стекло. Для подключения датчика удара выполните следующие шаги:

• Выберите место для установки датчика. Обычно его устанавливают на кузов автомобиля, в районе двери или капота.
• Закрепите датчик с помощью саморезов или двустороннего скотча.
• Подключите провода датчика к центральному блоку сигнализации, следуя схеме подключения, указанной в инструкции к сигнализации.

2. Датчик движения

Датчик движения позволяет обнаруживать движение внутри автомобиля. Это особенно полезно, если вы оставляете в машине ценные вещи. Для установки датчика движения выполните следующие действия:

• Выберите место для установки, где датчик сможет охватывать максимальную площадь внутри автомобиля.
• Закрепите датчик на потолке или на стенке автомобиля.
• Подключите провода к центральному блоку сигнализации, следуя инструкции.

3. Камера видеонаблюдения

Камера видеонаблюдения может стать отличным дополнением к сигнализации. Она позволит вам не только получать уведомления о попытках взлома, но и записывать происходящее вокруг автомобиля. Для установки камеры выполните следующие шаги:

• Выберите место для установки камеры, чтобы она охватывала максимальную видимость.
• Закрепите камеру с помощью крепежных элементов.
• Подключите камеру к источнику питания и к центральному блоку сигнализации.

4. Сирена

Сирена является важным элементом сигнализации, так как она оповещает о тревоге. Установка дополнительной сирены может повысить уровень безопасности. Для этого:

• Выберите место для установки сирены, обычно это под капотом или в багажнике.
• Закрепите сирену с помощью крепежных элементов.
• Подключите провода сирены к центральному блоку сигнализации, следуя инструкции.

5. Иммобилайзер

Иммобилайзер предотвращает запуск двигателя без специального ключа. Установка иммобилайзера значительно усложняет угон автомобиля. Для его установки:

• Выберите место для установки блока иммобилайзера, обычно это под панелью приборов.
• Подключите провода иммобилайзера к системе зажигания и к центральному блоку сигнализации.

После установки всех дополнительных датчиков и аксессуаров, обязательно протестируйте систему. Убедитесь, что все датчики работают корректно и сигнализация срабатывает при необходимости. Правильное подключение и настройка дополнительных устройств значительно повысит уровень безопасности вашего ВАЗ 2109.

Тестирование и настройка системы после установки

После завершения установки сигнализации на ВАЗ 2109 важно провести тщательное тестирование и настройку системы, чтобы убедиться в ее правильной работе и надежности. Этот этап включает в себя несколько ключевых шагов.

1. Проверка основных функций

Первым делом необходимо проверить основные функции сигнализации. Убедитесь, что:

• Сигнализация реагирует на открытие дверей. Для этого откройте одну из дверей автомобиля, и проверьте, сработает ли сигнализация.
• Работает ли система при закрытии дверей. Закройте двери и попробуйте открыть их с помощью ключа или ручки — сигнализация должна сработать.
• Срабатывает ли датчик удара. Для этого аккуратно постучите по кузову автомобиля или по стеклу — сигнализация должна активироваться.
• Работает ли функция дистанционного управления. Попробуйте включить и выключить сигнализацию с помощью пульта управления.

2. Настройка чувствительности датчиков

После проверки основных функций стоит настроить чувствительность датчиков. Большинство современных сигнализаций позволяют регулировать уровень чувствительности датчиков удара и движения. Это можно сделать с помощью специального режима настройки, который описан в инструкции к сигнализации. Обычно для этого нужно:

• Включить режим настройки, нажав определенные кнопки на пульте управления.
• Постепенно увеличивать или уменьшать чувствительность датчиков, проверяя их реакцию на различные воздействия.

Важно найти баланс между слишком высокой и слишком низкой чувствительностью, чтобы избежать ложных срабатываний.

3. Проверка работы системы в различных условиях

Рекомендуется протестировать сигнализацию в различных условиях, чтобы убедиться, что она работает корректно. Попробуйте:

• Проверить работу сигнализации в дождливую погоду, чтобы убедиться, что датчики не срабатывают из-за влаги.
• Проверить работу сигнализации при различных температурах, чтобы убедиться, что система не дает сбоев при холоде или жаре.

4. Ознакомление с функциями и режимами

Каждая сигнализация имеет свои уникальные функции и режимы работы. Ознакомьтесь с инструкцией, чтобы понять, как использовать дополнительные функции, такие как:

• Иммобилайзер, который предотвращает запуск двигателя без авторизации.
• Режимы «панику» и «автозапуск», если они предусмотрены вашей моделью.

5. Регулярное обслуживание

После успешного тестирования и настройки сигнализации не забывайте о регулярном обслуживании. Проверяйте состояние батарей в пульте управления, следите за работой датчиков и периодически тестируйте систему, чтобы убедиться, что она функционирует должным образом.

Следуя этим рекомендациям, вы сможете убедиться в надежности установленной сигнализации на вашем ВАЗ 2109 и защитить свой автомобиль от кражи и других неприятностей.
