Обогрев лобового стекла автомобиля — важная функция, обеспечивающая безопасность и комфорт водителя зимой. В морозы и при осадках чистое стекло критично для видимости на дороге. В этой статье мы рассмотрим, как установить обогревающий элемент в лобовое стекло и подключить кнопку управления системой. Вы узнаете о различных вариантах создания системы прогрева и получите практические рекомендации, что позволит улучшить эксплуатационные характеристики автомобиля и сэкономить на услугах автосервисов.

Что собой представляет система обогрева стекла?

Система обогрева лобового стекла автомобиля представляет собой комплекс нагревательных нитей, которые размещаются на рабочей поверхности стекла. Энергия для работы системы поступает от электрической сети автомобиля и микропроцессорного блока. Расположение нагревательных нитей может варьироваться в зависимости от типа системы. Обычно нити располагаются по периметру стекла, что позволяет равномерно прогревать всю поверхность.

Сразу после установки системы водитель может испытывать некоторые неудобства при вождении, так как видимые нити создают определенный визуальный эффект. Однако спустя несколько дней или недель использования автомобиля глаза водителя привыкают, и полосы обогрева становятся практически незаметными.

Канал «Просто смешно» показал, как функционирует система обогрева ветрового стекла.

Многие автомобили оснащены системой обогрева щеток стеклоочистителей, что помогает избавиться от снега и льда на них. Это также способствует улучшению эластичности резинок дворников. Нагревательные элементы устанавливаются в нижней части лобового стекла, что предотвращает повреждение щеток, если они примерзают к стеклу.

Существует возможность установки специальной металлизированной прослойки между элементами стекла. Эта прослойка служит в качестве нагревательного элемента. Данная технология устойчива к сколам, которые не влияют на ее работоспособность.

как работает подогрев лобового стекла Гранта Люкс

Монтаж различных элементов обогрева своими руками

Монтаж системы обогрева лобового стекла можно осуществить своими силами. Перед началом работы важно выбрать подходящий тип устройства, которое будет установлено.

Интересные факты

Вот несколько интересных фактов о том, как сделать обогрев лобового стекла автомобиля своими руками:

1. Использование углеродных пленок: Одним из современных решений для обогрева лобового стекла является применение углеродных пленок. Эти пленки могут быть наклеены на внутреннюю сторону стекла и подключены к источнику питания. Они равномерно распределяют тепло и эффективно предотвращают запотевание и обледенение стекла.

2. Электрические нити: Для создания обогрева можно использовать тонкие электрические нити, которые укладываются в виде сетки на стекле. При подаче электрического тока нити нагреваются, что позволяет быстро размораживать и обогревать стекло. Такой метод требует аккуратности при установке, чтобы не повредить стекло.

3. Автомобильные обогреватели: Некоторые автомобили уже имеют встроенные обогреватели для лобового стекла, которые работают на основе специальной системы, использующей тепло от двигателя. Однако, если ваш автомобиль не оснащен этой функцией, можно установить отдельный обогреватель, который будет работать от прикуривателя или аккумулятора, что также поможет в борьбе с морозом и запотеванием.

Эти методы могут значительно улучшить видимость и безопасность при вождении в холодное время года.

Установка стеклоочистителей с прогревом

Одним из самых удобных решений является установка стеклоочистителей с функцией обогрева. Для этого необходимо заранее приобрести подходящие щетки.

Инструкция по установке устройства

Руководство по установке системы представлено на примере автомобиля Лада Х-Рей:

1. Начинаем с удаления старых стеклоочистителей. Для этого необходимо отсоединить дворники от поводков.
2. Устанавливаем новые элементы вместо старых. При этом важно аккуратно обращаться с проводами, чтобы не повредить их.
3. Во время установки щеток следует зафиксировать электрическую цепь на поводке. Для этого можно использовать пластиковый хомут или термоусадочную трубку. Важно быть внимательным, чтобы не повредить провод, так как это может привести к неправильной работе системы.
4. Далее устанавливаем управляющий блок системы под капотом автомобиля. Необходимо выбрать такое место, где устройство не будет подвергаться высоким температурам. Перегрев может привести к быстрому выходу устройства из строя или его некорректной работе. Блок должен быть надежно закреплен, чтобы избежать вибрации во время движения. Также допускается установка устройства в салоне, под контрольным щитком.
5. Прокладываем проводку от щеток стеклоочистителей к модулю. Для этого используем имеющиеся в кузове отверстия. Важно помнить, что провода не должны свободно висеть и касаться движущихся частей кузова или других механизмов. Их необходимо закрепить с помощью хомутов. После укладки проводки подключаем контакты электролиний к управляющему устройству.
6. Для надежной защиты электролинии в цепь следует добавить предохранитель. Это поможет сохранить целостность цепи и предотвратить короткое замыкание.
7. Подключаем контактные элементы модуля к аккумуляторной батарее. Красный провод соединяем с положительным выводом, а черный можно подключить к любому заземленному контакту массы.
8. Кнопка для управления (включения и отключения) обогревательной системы должна быть выведена в салон автомобиля. Если конструкция устройства не предполагает наличие кнопки, то контакты следует подключить к подрулевому переключателю. Для установки кнопки в центральной консоли необходимо сделать отверстие соответствующего размера и установить элемент в него.

Приобретение заводского стекла с прогревом

Кроме самого стекла с интегрированной системой обогрева, для его установки необходимо подготовить комплект дополнительных компонентов и деталей.

Вот перечень необходимых элементов:

• управляющий модуль, представленный в виде реле;
• электрические цепи с различными сечениями;
• предохранители с разными номиналами, выбор которых зависит от электрических параметров системы;
• паяльник с оловом и канифолью;
• устройство для преобразования тока и напряжения.

Как самостоятельно установить и подключить устройство?

Алгоритм установки нового лобового стекла включает в себя несколько ключевых этапов:

1. В первую очередь необходимо удалить старое лобовое стекло. Для этого рекомендуется снять зеркало и демонтировать дворники, чтобы они не мешали процессу. После этого следует частично разобрать пылевую защиту, находящуюся в моторном отсеке автомобиля. Также потребуется снять пластиковую обивку и другие элементы, которые могут препятствовать демонтажу.

2. Далее нужно удалить остатки клея, а с помощью специальной струны аккуратно отсоединить лобовое стекло от кузова автомобиля. В процессе демонтажа по периметру окна могут остаться следы герметика, которые также необходимо удалить. Все действия по снятию старого стекла следует выполнять с осторожностью, чтобы не повредить кромку, так как это может привести к травмам.

3. После этого можно приступать к установке нового стекла с подогревом. Перед монтажом важно тщательно очистить и обезжирить место, где будет размещено стекло. Необходимо дождаться, пока стечет лишний реагент. По периметру окна наносится клеевая основа, на которую фиксируется само стекло. Его нужно надежно закрепить и подождать, пока все проклеенные элементы соединятся. Время высыхания клея может варьироваться в зависимости от типа стекла и производителя.

4. Затем необходимо найти выводы для подключения кабелей, расположенные на краях стекла. К ним подключаются провода, которые будут обеспечивать питание нагревательных элементов. Места пайки следует залить расплавленным составом из термопистолета для надежности соединения.

5. Следующий шаг — это электрическое соединение стекла с бортовой сетью автомобиля. Нужно подключить электролинию, которая будет питать компоненты обогрева, расположенные на поверхности стекла. Контакт устанавливается в электроцепь генератора, реле и элементов прогрева. В качестве источника питания используется генераторная установка, а не аккумулятор, чтобы избежать быстрого разряда батареи и продлить ее срок службы. Управляющий блок или реле устанавливается в салоне автомобиля, и на этом элементе экономить не стоит.

6. Если стекло с обогревом оборудовано таймером, его также следует подключить. Это устройство позволит установить временной интервал для прогрева поверхности.

При подключении можно использовать не только генераторное устройство, но и соединить электрические цепи с кнопкой управления системой обогрева заднего стекла.

Сергей Худынцев подробно объяснил нюансы подключения лобового стекла с встроенной системой обогрева для автомобилей.

Как подключить лобовое стекло с обогревом

Монтаж прогревающей ленты по периметру окна

Установка прогревающей ленты — это один из наиболее простых способов. Однако для достижения наилучшего результата рекомендуется снять стекло, так как это значительно упростит процесс монтажа ленты.

Монтаж элемента

Если стекло не снимается, то установить систему обогрева можно следующим образом:

1. Сначала необходимо демонтировать центральную консоль в салоне автомобиля или, если возможно, ее верхнюю часть. Это обеспечит удобный доступ к нижней части стеклянной поверхности.
2. Тщательно очистите низ лобового стекла от пыли и загрязнений. Для этого используйте растворитель, который поможет обезжирить поверхность.
3. Лента обогрева обычно делится на два отрезка. Сначала фиксируется один из них. Ленту следует наклеить в том месте, где щетки стеклоочистителя соприкасаются со стеклом. При установке обязательно следуйте инструкциям, указанным в сервисном руководстве к элементу.
4. Аналогично фиксируется второй отрезок ленты, если она разделена на две части.
5. Далее необходимо подключить контакты обогревательной ленты к бортовой сети автомобиля. Если на элементе имеются только выводы для подключения питания, их следует припаять к проводам.
6. Затем подключите реле или управляющий блок. В электрическую цепь устанавливается предохранитель, который защитит систему от короткого замыкания.
7. Подключите контактные элементы электрических цепей, по которым будет осуществляться питание системы. Рекомендуется соединить контакты с кнопкой активации обогрева заднего стекла. Если имеется отдельная клавиша, ее следует установить на торпеду в салоне автомобиля, а питание подключить к контактам аккумулятора.

Цена вопроса

Таблица «Цены на обогревательные элементы».

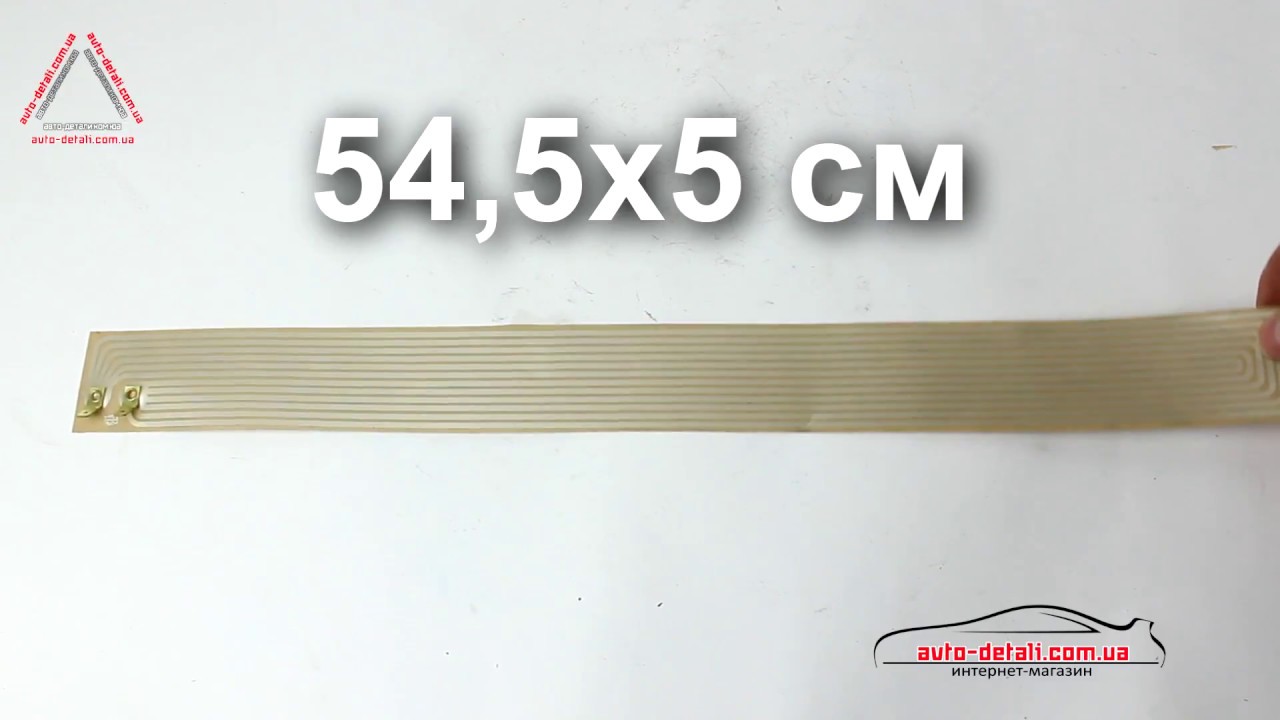

Видео «Обзор и проверка работы прогревающей ленты для дворников»

Сергей Александрович представил детальный обзор универсальной системы обогрева ленты для щеток стеклоочистителей, включая результаты тестирования.

Обогрев стекла под щетки дворников универсальный

Выбор источника питания для обогрева

При выборе источника питания для обогрева лобового стекла автомобиля необходимо учитывать несколько факторов, чтобы обеспечить эффективную и безопасную работу системы. Основные варианты источников питания включают в себя аккумулятор автомобиля, бортовую сеть и альтернативные источники, такие как солнечные панели.

Первым и наиболее распространенным вариантом является использование аккумулятора автомобиля. Это решение имеет свои преимущества, так как аккумулятор обеспечивает стабильное напряжение и ток, необходимые для работы обогревателя. Однако важно учитывать, что мощные обогреватели могут потреблять значительное количество энергии, что может привести к разрядке аккумулятора, особенно если двигатель не работает. Рекомендуется использовать обогреватели с низким потреблением энергии или устанавливать систему, которая будет автоматически отключаться при низком уровне заряда аккумулятора.

Другим вариантом является использование бортовой сети автомобиля. Многие современные автомобили имеют мощные генераторы, которые могут поддерживать работу обогревателей даже при длительном использовании. Однако для этого необходимо убедиться, что проводка и предохранители автомобиля способны выдерживать дополнительную нагрузку. Важно также учитывать, что использование обогревателя в сочетании с другими электрическими устройствами может привести к перегрузке системы.

Альтернативные источники питания, такие как солнечные панели, становятся все более популярными. Они могут быть установлены на крыше автомобиля и обеспечивать дополнительную энергию для обогревателя. Это решение является экологически чистым и позволяет снизить нагрузку на аккумулятор. Однако эффективность солнечных панелей зависит от погодных условий и времени года, поэтому рекомендуется использовать их в сочетании с другими источниками питания.

При выборе источника питания также следует учитывать мощность обогревателя. Чем выше мощность, тем быстрее будет происходить обогрев, но и тем больше энергии потребуется. Рекомендуется выбирать обогреватели с регулируемой мощностью, чтобы можно было адаптировать их работу в зависимости от условий.

Наконец, важно помнить о безопасности. Все электрические соединения должны быть выполнены качественно, чтобы избежать коротких замыканий и перегрева. Используйте предохранители и реле для защиты системы, а также следите за состоянием проводки и компонентов обогревателя.

Безопасность и предотвращение перегрева системы

При установке обогрева лобового стекла автомобиля своими руками необходимо уделить особое внимание вопросам безопасности и предотвращения перегрева системы. Неправильная установка или использование некачественных материалов могут привести к серьезным последствиям, включая повреждение стекла, электрические замыкания или даже возгорание.

Первое, на что стоит обратить внимание, это выбор компонентов для системы обогрева. Используйте только сертифицированные и проверенные элементы, такие как нагревательные провода или пленки, которые предназначены для автомобильного применения. Они должны выдерживать высокие температуры и быть устойчивыми к воздействию влаги и химических веществ.

Перед началом установки обязательно ознакомьтесь с инструкцией производителя. В ней могут содержаться важные рекомендации по монтажу и эксплуатации системы. Также стоит проверить, соответствует ли выбранная вами система мощности бортовой сети автомобиля, чтобы избежать перегрузки электрической системы.

При установке обогрева необходимо следить за тем, чтобы нагревательные элементы не соприкасались с другими проводами или металлическими частями автомобиля. Это поможет избежать короткого замыкания и перегрева. Рекомендуется использовать изолирующие материалы для защиты проводов и соединений.

Также важно правильно настроить термостат, если он предусмотрен в вашей системе. Он должен отключать обогрев при достижении определенной температуры, чтобы предотвратить перегрев стекла. Убедитесь, что термостат работает корректно, и проводите регулярные проверки его состояния.

Не забывайте о том, что обогрев лобового стекла должен использоваться только в необходимых случаях. Чрезмерное использование системы может привести к ее перегреву и выходу из строя. Рекомендуется включать обогрев только тогда, когда это действительно необходимо, и отключать его, как только стекло прогреется.

Наконец, после завершения установки проведите тестирование системы. Убедитесь, что обогрев работает равномерно и эффективно, а также что нет никаких признаков перегрева или неисправностей. Регулярно проверяйте состояние системы, чтобы избежать потенциальных проблем в будущем.

Тестирование и настройка обогревающего устройства

После того как вы завершили установку обогревающего устройства на лобовое стекло, важно провести его тестирование и настройку, чтобы убедиться, что система работает эффективно и безопасно. В этом разделе мы рассмотрим основные шаги, которые помогут вам правильно протестировать и настроить обогрев лобового стекла.

1. Проверка подключения

Перед тем как включить обогрев, убедитесь, что все соединения выполнены правильно. Проверьте, что:

• Провода надежно подключены к источнику питания.
• Все разъемы заизолированы и защищены от влаги.
• Обогревательные элементы правильно размещены на стекле и не перекрыты другими предметами.

2. Первичное включение

Включите обогрев лобового стекла и внимательно наблюдайте за его работой. Обратите внимание на следующие моменты:

• Слышен ли звук работы устройства (если оно оборудовано вентилятором)?
• Нагревается ли стекло равномерно, или есть холодные зоны?
• Не возникает ли запаха гари или других посторонних запахов?

3. Проверка температуры

Используйте инфракрасный термометр для измерения температуры на поверхности лобового стекла. Это поможет вам определить, насколько эффективно работает обогрев. Оптимальная температура для обогрева стекла должна составлять от 30 до 50 градусов Цельсия. Если температура ниже, возможно, потребуется увеличить мощность устройства или проверить его настройки.

4. Настройка термостата

Если ваше устройство оснащено термостатом, настройте его на нужную температуру. Это позволит избежать перегрева и обеспечит комфортные условия в салоне автомобиля. Следуйте инструкциям производителя для правильной настройки термостата.

5. Тестирование в различных условиях

После первичного тестирования рекомендуется протестировать обогрев в различных погодных условиях. Например, проверьте его работу при низких температурах и высокой влажности. Это поможет вам убедиться, что устройство справляется с задачей в любых условиях.

6. Регулярное обслуживание

Чтобы обогрев лобового стекла работал эффективно, необходимо проводить его регулярное обслуживание. Проверяйте состояние проводов, соединений и обогревательных элементов. Убедитесь, что на стекле нет загрязнений, которые могут препятствовать равномерному нагреву.

Следуя этим рекомендациям, вы сможете не только протестировать и настроить обогрев лобового стекла, но и обеспечить его долгую и надежную работу. Это значительно повысит комфорт и безопасность вождения в холодное время года.
