В автомобилях, включая ВАЗ 2114, система самодиагностики обеспечивает работоспособность и безопасность. Коды ошибок на бортовом компьютере указывают на неисправности — от незначительных до серьезных сбоев в работе двигателя или других систем. В этой статье рассмотрим коды ошибок ВАЗ 2114, их значение и интерпретацию для своевременного устранения неполадок. Знание этих кодов поможет владельцам сэкономить время и деньги на ремонте и повысить надежность автомобиля.
Самодиагностика автомобиля
Важно понимать, что диагностика, проведенная самостоятельно, и диагностика на специализированной станции — это два разных процесса. На профессиональном сервисе имеется современное оборудование, которое позволяет детально выявить все ошибки, связанные с работой бортового компьютера вашего автомобиля.
Самостоятельная диагностика тоже может быть полезной, однако вряд ли она позволит вам обнаружить все возможные неисправности. Также стоит отметить, что коды ошибок, полученные в обоих случаях, могут отличаться, поэтому мы рассмотрим каждый из вариантов отдельно. Итак, как можно проверить приборную панель на наличие неисправностей без использования бортового компьютера? Этот метод известен не всем владельцам автомобилей ВАЗ 2114, но мы расскажем о нем.

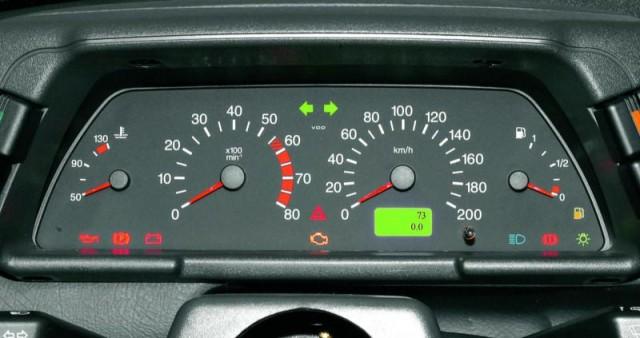

- Сядьте на водительское место и зажмите кнопку одометра.
- Затем поверните ключ в замке зажигания в первое положение.
- После этого отпустите кнопку одометра: вы заметите, что стрелки начали двигаться.
- Нажмите кнопку еще раз и отпустите ее, чтобы увидеть версию прошивки.
- В заключение, третий раз нажмите и отпустите кнопку, и если есть неисправность, на экране появится код ошибки.
В отличие от диагностики с использованием специализированного оборудования, в данном случае вы сможете увидеть только двузначные коды ошибок, а не четырехзначные. Давайте рассмотрим наиболее распространенные сбои, которые могут возникнуть в автомобилях ВАЗ.
| Код | Описание |
| 1 | Проблема с работой микропроцессора. |
| 2 | Обнаружены неисправности в цепи датчика уровня топлива. |
| 4 | В электрической цепи зафиксировано слишком высокое напряжение. |
| 8 | Зафиксировано слишком низкое напряжение. |
| 13 | Нет сигнала от индикатора кислорода. |
| 14 | Сигнал от датчика температуры антифриза слишком высок. |
| 15 | Сигнал от датчика температуры антифриза слишком низок. |
| 16 | Напряжение в бортовой сети слишком высокое. |
| 17 | Напряжение в бортовой сети слишком низкое. |
| 19 | Неверный сигнал от датчика положения коленвала. |
| 24 | Неисправен датчик скорости автомобиля. |
| 41 | Неверный сигнал от датчика фазы. |
| 51 | Проблемы с постоянным запоминающим устройством. |
| 52 | Проблемы с оперативным запоминающим устройством. |
| 53 | Неисправен СО-потенциометр. |
| 61 | Проблема с лямбда-зондом. |
Важно помнить, что ошибки могут суммироваться, то есть, если у вас возникли неисправности с кодами 1 и 4, на экране отобразится цифра 5. Также стоит отметить, что все ошибки сохраняются в памяти до тех пор, пока их не сбросить вручную. Для этого необходимо при включенном зажигании отключить клеммы от аккумулятора и подождать несколько секунд, после чего подключить их обратно. Таким образом, вы сможете сбросить ошибки самостоятельно и сэкономить средства на услугах специалистов.
Расшифровка кодов
В следующем разделе мы проанализируем самые часто встречающиеся коды, которые появляются в процессе диагностики. Естественно, бортовые компьютеры представляют собой электронные устройства, и, как любая электроника, они могут иногда давать сбои — это часть их функционирования. Тем не менее, в большинстве случаев коды ошибок, отображаемые бортовым компьютером, действительно отражают реальное состояние системы.
| Код ошибки | Описание ошибки | Возможные причины и решения |
|---|---|---|
| P0101 | Неисправность цепи датчика массового расхода воздуха (ДМРВ) | Загрязнение или неисправность ДМРВ, подсос воздуха во впускном коллекторе, неисправность проводки. Проверить ДМРВ, очистить его, проверить герметичность впускного тракта. |
| P0113 | Высокий уровень сигнала датчика температуры воздуха на впуске (ДТВВ) | Обрыв цепи ДТВВ, неисправность самого датчика. Проверить проводку, заменить датчик. |
| P0118 | Высокий уровень сигнала датчика температуры охлаждающей жидкости (ДТОЖ) | Обрыв цепи ДТОЖ, неисправность самого датчика. Проверить проводку, заменить датчик. |
| P0122 | Низкий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ) | Замыкание цепи ДПДЗ на массу, неисправность датчика. Проверить проводку, заменить датчик. |
| P0130 | Неисправность цепи датчика кислорода (лямбда-зонда) до катализатора | Неисправность лямбда-зонда, обрыв или замыкание проводки, подсос воздуха в выпускной системе. Проверить лямбда-зонд, проводку, герметичность выхлопа. |
| P0134 | Отсутствие активности датчика кислорода (лямбда-зонда) до катализатора | Неисправность лямбда-зонда, обрыв проводки, неисправность нагревателя лямбда-зонда. Проверить лямбда-зонд, проводку. |
| P0171 | Слишком бедная смесь | Подсос воздуха во впускном коллекторе, неисправность ДМРВ, низкое давление топлива, неисправность форсунок. Проверить герметичность впуска, ДМРВ, давление топлива, форсунки. |
| P0172 | Слишком богатая смесь | Неисправность ДМРВ, высокое давление топлива, неисправность форсунок, неисправность лямбда-зонда. Проверить ДМРВ, давление топлива, форсунки, лямбда-зонд. |
| P0201 — P0204 | Неисправность цепи форсунки цилиндра (1-4) | Обрыв или замыкание проводки форсунки, неисправность самой форсунки. Проверить проводку, форсунку. |
| P0300 | Обнаружены пропуски зажигания в нескольких цилиндрах | Неисправность свечей зажигания, высоковольтных проводов, катушки зажигания, форсунок, низкая компрессия. Проверить свечи, провода, катушку, форсунки, компрессию. |
| P0301 — P0304 | Обнаружены пропуски зажигания в цилиндре (1-4) | Неисправность свечи зажигания, высоковольтного провода, катушки зажигания, форсунки конкретного цилиндра, низкая компрессия. Проверить компоненты конкретного цилиндра. |
| P0325 | Неисправность цепи датчика детонации | Обрыв или замыкание проводки датчика детонации, неисправность самого датчика. Проверить проводку, заменить датчик. |
| P0335 | Неисправность цепи датчика положения коленчатого вала (ДПКВ) | Обрыв или замыкание проводки ДПКВ, неисправность самого датчика, загрязнение или повреждение задающего диска. Проверить проводку, датчик, задающий диск. |
| P0340 | Неисправность цепи датчика положения распределительного вала (ДПРВ) | Обрыв или замыкание проводки ДПРВ, неисправность самого датчика. Проверить проводку, заменить датчик. |
| P0420 | Низкая эффективность каталитического нейтрализатора | Неисправность катализатора, неисправность лямбда-зондов (до и после катализатора), подсос воздуха в выпускной системе. Проверить катализатор, лямбда-зонды, герметичность выхлопа. |
| P0443 | Неисправность цепи клапана продувки адсорбера | Обрыв или замыкание проводки клапана, неисправность самого клапана. Проверить проводку, заменить клапан. |
| P0500 | Неисправность датчика скорости автомобиля (ДСА) | Обрыв или замыкание проводки ДСА, неисправность самого датчика. Проверить проводку, заменить датчик. |
| P0505 | Неисправность системы регулирования холостого хода | Загрязнение или неисправность регулятора холостого хода (РХХ), подсос воздуха, неисправность ДПДЗ. Проверить РХХ, герметичность впуска, ДПДЗ. |
| P0560 | Низкое напряжение бортовой сети | Неисправность генератора, разряженный аккумулятор, плохие контакты в цепи питания. Проверить генератор, аккумулятор, проводку. |
| P0601 | Ошибка контрольной суммы ПЗУ ЭБУ | Неисправность блока управления двигателем (ЭБУ). Требуется диагностика и, возможно, замена ЭБУ. |
| P0605 | Ошибка ПЗУ ЭБУ | Неисправность блока управления двигателем (ЭБУ). Требуется диагностика и, возможно, замена ЭБУ. |
| P1500 | Неисправность цепи реле бензонасоса | Обрыв или замыкание проводки реле, неисправность самого реле. Проверить проводку, заменить реле. |
| P1602 | Пропадание напряжения питания ЭБУ | Плохие контакты в цепи питания ЭБУ, неисправность замка зажигания. Проверить проводку, замок зажигания. |
| P1606 | Неисправность датчика неровной дороги | Обрыв или замыкание проводки датчика, неисправность самого датчика. Проверить проводку, заменить датчик. |
Интересные факты
Вот несколько интересных фактов о расшифровке кодов ошибок на ВАЗ 2114:
-
Система самодиагностики: ВАЗ 2114 оснащен системой самодиагностики, которая позволяет выявлять неисправности в работе двигателя и других систем автомобиля. Коды ошибок, которые она генерирует, могут быть считаны с помощью специального диагностического оборудования или даже с помощью простого соединения контактов в разъеме OBD.
-
Коды ошибок: Коды ошибок на ВАЗ 2114 обычно представляют собой числовые значения, которые соответствуют определенным неисправностям. Например, код 12 может указывать на проблему с датчиком положения коленчатого вала, а код 34 — на неисправность в системе впрыска. Знание этих кодов позволяет быстро определить источник проблемы и сэкономить время на диагностику.
-
Справочные материалы: Для расшифровки кодов ошибок можно использовать специальные справочные материалы или руководства по ремонту, которые содержат таблицы с описанием каждого кода. Также существует множество онлайн-ресурсов и форумов, где владельцы ВАЗ 2114 делятся своим опытом и советами по устранению различных неисправностей, что делает процесс диагностики более доступным и понятным.
Описание ошибки
Мы не будем рассматривать все коды без исключения, но специально для наших читателей подготовили список наиболее часто встречающихся ошибок, которые возникают при диагностике автомобилей ВАЗ.
| Коды | Описание |
| 0102, 0103 | Неверный уровень сигнала индикатора контроля массового расхода воздуха. |
| 0112, 0113 | Ошибка сигнала индикатора температуры впускного воздуха — требуется замена элемента. |
| 0115 — 0118 | Неправильный сигнал датчика температуры антифриза — необходимо заменить индикатор. |
| 0122, 0123 | Неправильный сигнал или помехи в индикаторе контроля положения дроссельной заслонки — желательно заменить элемент. |
| 0130, 0131 | Неисправен датчик кислорода. |
| 0135 — 0138 | Устройство нагрева датчика кислорода вышло из строя — требуется замена компонента. |
| 0030 | Обнаружены неисправности или обрыв в цепи нагревателя датчика кислорода перед нейтрализатором. |
| 0201 — 0204 | Зафиксирован обрыв в цепи управления форсунками. |
| 0300 | Бортовой компьютер (БК) обнаружил случайные или множественные пропуски зажигания — в этом случае автомобиль может не сразу завестись. |
| 0301 — 0304 | Обнаружены пропуски зажигания в цилиндрах двигателя. |
| 0325 | Бортовой компьютер зафиксировал обрыв в цепи устройства детонации. |
| 0327, 0328 | Поломка датчика детонации — требуется замена устройства. |
| 0335, 0336 | Зафиксирована неисправность в работе — необходима замена. |
| 0342, 0343 | БК автомобиля зафиксировал неисправность датчика фаз — для нормальной работы устройство нужно заменить. |
| 0422 | Неисправен нейтрализатор. |
| 0443 — 0445 | Клапан продувки адсорбера вышел из строя — требуется замена. |
| 0480 | Вентилятор охлаждения перестал работать — необходимо заменить элемент. |
| 0500, 0501, 0503, 0504 | БК автомобиля зафиксировал неисправность датчика скорости — индикатор нужно заменить. |
| 0505 — 0507 | Сбои в работе регулятора холостого хода, влияющие на количество оборотов (может быть слишком низким или высоким). При появлении этого кода регуляторы следует заменить. |
| 0560, 0562, 0563 | БК при диагностике зафиксировал сбои в подаче напряжения сети. Необходима более детальная диагностика для выявления точных участков, требующих замены. |
| 0607 | Не работает канал детонации. |
| 1115 | Зафиксированы сбои в цепи разогрева датчика кислорода. |
| 1135 | В цепи нагревания датчика кислорода обнаружен обрыв, возможно, произошло короткое замыкание. Рекомендуется заменить датчик. |
| 1171, 1172 | Неверный уровень газа потенциометра. |
| 1500 | БК зафиксировал обрыв в цепи бензонасоса. |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовой компьютер зафиксировал обрыв в цепи устройства холостого хода. |
| 1541 | При появлении этого кода наблюдается обрыв в цепи регулировки реле бензонасоса. |
| 1570 | В антипробуксовочной системе зафиксирован обрыв. |
| 1600 | БК сообщает о потере связи с антипробуксовочной системой. |
| 1602 | Один из наиболее распространенных кодов при диагностике БК на неисправности. Указывает на потерю напряжения бортовой сети на электронном блоке управления. |
| 1606, 1616, 1617 | При диагностике выявлена поломка устройства определения неровностей дорожного покрытия. |
| 1612 | Обнаружена неисправность сброса электронного блока. |
| 1620 | Поломки в работе постоянного запоминающего устройства. |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | Если при диагностике появился этот код, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в работе элемента контроля положения коленчатого вала или обрыв в цепи. |
| 0481 | Второй вентилятор охлаждения перестал работать — требуется его замена. |
| 0615 — 0617 | В процессе диагностики выявлены обрывы или замыкания в цепи реле стартера. |
| 1141 | Устройство нагрева первого датчика кислорода после нейтрализатора вышло из строя. |
| 230 | Этот код ошибки указывает на поломку реле бензонасоса — устройство следует заменить как можно скорее. |
| 263, 266, 269, 272 | Эти коды обозначают неисправности драйвера первой, второй, третьей или четвертой форсунок — требуется замена элементов. |
| 640 | Эта комбинация свидетельствует об обрыве в цепи лампы. |
Мы представили вашему вниманию наиболее распространенные коды ошибок, которые могут возникнуть при диагностике.
Видео «Как сбросить ошибку CheckEngine»
В данном видео демонстрируется процесс устранения ошибки в системе после выполнения самодиагностики.
Инструменты для диагностики
Для успешной расшифровки кодов ошибок на ВАЗ 2114 необходимо использовать определенные инструменты, которые помогут в диагностике и выявлении неисправностей. В первую очередь, вам потребуется диагностический сканер. Это устройство позволяет считывать коды ошибок, хранящиеся в памяти блока управления двигателем (ЭБУ). Существуют различные модели сканеров, от простых до профессиональных, и выбор зависит от ваших потребностей и бюджета.
Наиболее распространенные типы диагностических сканеров:
- OBD-II сканеры: Эти устройства совместимы с большинством современных автомобилей, включая ВАЗ 2114. Они могут считывать и сбрасывать коды ошибок, а также предоставлять информацию о параметрах работы двигателя в реальном времени.
- Специализированные сканеры: Некоторые производители предлагают диагностические инструменты, специально разработанные для автомобилей ВАЗ. Эти сканеры могут иметь дополнительные функции, такие как доступ к специфическим данным и настройкам, что может быть полезно для более глубокого анализа.
Кроме сканера, вам также понадобятся:
- Компьютер или ноутбук: Для работы с некоторыми сканерами может потребоваться подключение к компьютеру, особенно если вы используете программное обеспечение для более детального анализа данных.
- Кабели и адаптеры: Убедитесь, что у вас есть все необходимые кабели для подключения сканера к автомобилю. ВАЗ 2114 обычно использует стандартный разъем OBD-II, но в некоторых случаях могут понадобиться адаптеры.
- Инструкция к сканеру: Ознакомьтесь с руководством пользователя вашего диагностического устройства. Это поможет вам правильно использовать его функции и интерпретировать полученные данные.
Также стоит отметить, что для более точной диагностики может потребоваться мультиметр и осциллограф. Эти инструменты помогут проверить электрические цепи и сигналы, что может быть полезно при поиске причин возникновения ошибок.
В заключение, наличие правильных инструментов для диагностики является ключевым фактором в расшифровке кодов ошибок на ВАЗ 2114. Используя сканер, компьютер и дополнительные инструменты, вы сможете более эффективно выявлять и устранять неисправности, что в конечном итоге позволит поддерживать ваш автомобиль в хорошем состоянии.
Частые ошибки и их причины
На автомобиле ВАЗ 2114, как и на любом другом транспортном средстве, могут возникать различные коды ошибок, которые сигнализируют о неисправностях в работе систем автомобиля. Понимание этих кодов и их причин поможет водителю быстро диагностировать проблему и принять меры для её устранения.
Одной из самых распространенных ошибок является код 13, который указывает на неисправность датчика температуры охлаждающей жидкости. Причиной может быть как сам датчик, так и его проводка. Если ошибка появляется постоянно, рекомендуется проверить соединения и заменить датчик, если он неисправен.
Код 21 сигнализирует о проблемах с датчиком кислорода. Это может быть вызвано загрязнением датчика, его выходом из строя или проблемами в системе впрыска. Важно проверить состояние датчика и, при необходимости, произвести его замену, чтобы избежать ухудшения работы двигателя и увеличения расхода топлива.
Ошибка 22 указывает на неисправность датчика массового расхода воздуха. Причины могут быть связаны с загрязнением датчика или его неправильной установкой. В случае появления этой ошибки стоит проверить чистоту датчика и его правильное подключение.
Код 25 говорит о проблемах с системой зажигания. Это может быть связано с неисправностью катушки зажигания, свечей или проводов. Рекомендуется проверить все элементы системы зажигания и заменить неисправные компоненты, чтобы избежать перебоев в работе двигателя.
Ошибка 32 указывает на проблемы с системой впрыска. Это может быть связано с неисправностью форсунок или их засорением. Важно провести диагностику системы впрыска и, при необходимости, очистить или заменить форсунки для обеспечения нормальной работы двигателя.
Коды ошибок на ВАЗ 2114 могут варьироваться в зависимости от года выпуска и модификации автомобиля. Поэтому важно иметь под рукой руководство пользователя, в котором указаны все возможные коды и их расшифровка. Также стоит помнить, что некоторые ошибки могут быть временными и исчезнуть после перезапуска двигателя, но если ошибка повторяется, это сигнализирует о необходимости более глубокого анализа проблемы.
Для более точной диагностики рекомендуется использовать специализированное оборудование, такое как сканер OBD-II, который позволяет считывать коды ошибок и проводить более детальный анализ состояния автомобиля. Своевременное выявление и устранение неисправностей поможет избежать серьезных поломок и продлить срок службы вашего автомобиля.
Рекомендации по устранению ошибок
Когда вы столкнулись с кодом ошибки на ВАЗ 2114, важно не только правильно его расшифровать, но и знать, как устранить возникшую проблему. В этом разделе мы рассмотрим основные рекомендации по устранению ошибок, которые могут возникнуть в процессе эксплуатации автомобиля.
Первым шагом в устранении ошибки является ее точная диагностика. Для этого необходимо использовать диагностическое оборудование, которое может считывать коды ошибок из ЭБУ (электронного блока управления). Наиболее распространенные ошибки могут быть связаны с системой зажигания, топливной системой, датчиками и другими компонентами автомобиля.
После того как код ошибки был считан, следует обратиться к справочнику, который поможет расшифровать его. Например, код P0300 указывает на случайные пропуски зажигания, что может быть вызвано неисправностью свечей зажигания, катушек или проблемами с топливной системой. Важно не только знать код, но и понимать, какие компоненты могут быть затронуты.
Если ошибка связана с системой зажигания, рекомендуется проверить состояние свечей и катушек. Если они изношены или загрязнены, их следует заменить. Также стоит обратить внимание на провода зажигания и соединения, так как плохой контакт может привести к аналогичным проблемам.
В случае ошибок, связанных с топливной системой, например, код P0171, который указывает на слишком бедную смесь, необходимо проверить работу топливного насоса, фильтра и инжекторов. Если фильтр забит, его замена может решить проблему. Также стоит проверить давление в системе, чтобы убедиться, что оно находится в пределах нормы.
Ошибки, связанные с датчиками, например, код P0420, указывающий на неисправность каталитического нейтрализатора, могут потребовать более глубокого анализа. В этом случае стоит проверить состояние датчиков кислорода и сам каталитический нейтрализатор. Если датчики работают неправильно, их замена может помочь устранить ошибку.
Важно помнить, что после устранения проблемы необходимо сбросить код ошибки с помощью диагностического оборудования. Это позволит убедиться, что проблема действительно решена и ошибка больше не появляется. Если же ошибка продолжает возникать, возможно, потребуется более глубокая диагностика или обращение к специалистам.
В заключение, правильная диагностика и понимание кодов ошибок на ВАЗ 2114 являются ключевыми факторами для успешного устранения неисправностей. Следуя рекомендациям и проводя регулярное техническое обслуживание, вы сможете поддерживать свой автомобиль в исправном состоянии и избежать серьезных поломок в будущем.
