Конструкция и принцип работы

Конструктивно печка салона

автомобиля не представляет собой ничего сложного. Тепло передается воздуху в салоне от работающего двигателя. Нагретый тосол, который циркулирует по системе охлаждения мотора, попадает и в отопительную систему, где поступает в радиатор печки, выполняющий функцию квартирной батареи. Вентилятор прогоняет через соты радиатора забортный воздух, который таким способом прогревается и через воздуховоды поступает в салон. Тосол, который проходит через радиатор отопителя, сразу возвращается в двигатель, и эта циркуляция обеспечивает постоянно высокую температуру радиатора. Именно так функционирует печка отопителя на подавляющем большинстве моделей автомобилей.

Схема работы отопителя салона авто

Регулируется температура в салоне по-разному для различных автомобилей. В более дешевых моделях управлять можно только распределением потока поступающего воздуха и оборотами нагнетающего вентилятора. В моделях подороже можно довольно точно настраивать температуру самого воздуха.

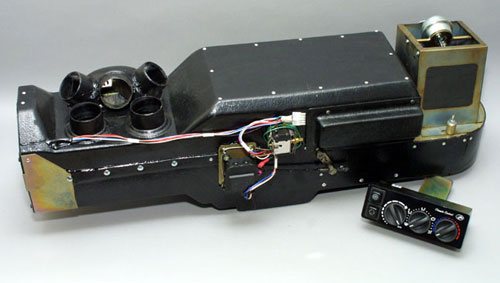

Устройство автомобильной печки

Главная задача автомобильной печки — создавать тепло в салоне. При -25 градусах на улице внутри машины должно быть +16, это по ГОСТу.

Устройство печки в автомобиле весьма нехитрое. Тепло попадает в машину из двигателя. Помпа гоняет тосол и по системе охлаждения двигателя и по системе отопления автомобиля. Горячий антифриз поступает в радиатор печки. Он, как батарея, нагревается, а вентилятор прогоняет сквозь него воздух, который дует прямо в салон. Пройдя через печку, тосол возвращается в двигатель.

Впервые обогреваемые кабины появились на американских автомобилях в 1917 году. Салон грели от выхлопной трубы. Советские шоферы, чтобы не мерзнуть, просверливали в нескольких местах перегородку между моторным отсеком и кабиной. Это спасало их от мороза даже в лютую стужу.

Неисправная помпа, забитый радиатор печки, краник, воздух – вот наиболее частые причины отказа печки. Начнем с помпы.

С неисправной помпой салон прогревается в 2-3 раза хуже, чем с полностью исправной. И это не самое страшное. Нерабочая помпа грозит большими неприятностями. Из-за неисправной помпы может повести головку блока цилиндров. Двигатель от перегрева может заклинить и в последующем потребуется капитальный ремонт мотора.

Иногда печка плохо греет по вине неисправного краника. Он может засорится или сломаться от старости. Проверить просто: входной шланг у радиатора печки горячий, а выходной холодный. Попробуйте открыть кран вручную, если не получится, то смело меняйте его.

Если при этих симптомах вы сняли кран, но он оказался в порядке, то дело плохо: радиатор печки изнутри забит накипью. Его придется менять и ничего тут не поделаешь. Снаружи враги радиатора – пух, дорожная пыль, сухие листья и прочая грязь. С перекрытым радиатором температура воздуха в салоне поднимется всего на несколько градусов, потому что холодный воздух с улицы не проходит сквозь решетку радиатора печки, а просто обдувает его по краям.

Это интересно: Самостоятельно ремонтируем ВУТ

Воздушный пузырь в печке двигателя прекрасно себя чувствует, потому что в узких трубках радиатора слишком слабый поток антифриза, не способный выгнать пробку. Чтобы избавиться от нее вот вам совет: прогрейте двигатель, но не долго, чтобы не обжечь руки. Ослабьте хомут на шланге, который подходит к печке и осторожно снимите его с трубки так, чтобы образовалась маленькая щель. Через нее воздух и выйдет.

Качественный антифриз, контроль его уровня, но только при холодном двигателе, и чистый радиатор автомобильной печки – вот простые советы автовладельцам, которые избавят вас от холода и сырости в салоне. И еще: не злоупотребляйте герметиками системы охлаждения. Вместе со щелями они затыкают и трубки радиаторов.

А как работает ваша печка? И насколько быстро прогревается салон в зимнее время года? Оставляйте свои комментарии.

Доп. информация

Еще об устройстве автомобиля и другие советы автолюбителям:

• Газомасляные и гидравличекие амортизаторы
• Колдун — регулятор тормоза
• Автомобильные клаксоны
• Колесные диски на авто
• Гонки на русских авто
• Барабанные тормоза: устройство
• Самодельные транспортные средства

Печка. Отопитель салона ВАЗ 2110 — 11 -12… . Устройство и принцип работы. Авто электрика.

Существующие виды обогревателей

Описанная выше печка называется жидкостной. Кроме нее в новых автомобилях также встречаются жидкостные электроподогреваемые и воздушные отопители, которые чаще всего применяются в качестве дополнительного отопления автомобиля.

Устройство радиатора печки.

Принцип действия жидкостных электроподогреваемых печек похож на функционирование стандартных жидкостных отопительных. Только в данном случае для подогрева воздуха используется не тепло мотора, а подогреваемая калорифером вода. Патрубки, по которым воздух попадает в салон, проходят через наполненный горячей водой бак, что и обеспечивает необходимый подогрев воздушного потока. В данном случае радиатор печки – это бак с водой.

Воздушные отопители работают по аналогичному принципу, только здесь нагревается непосредственно воздух, проходящий сквозь разогретую до необходимой температуры камеру. Такие системы часто используются в качестве дополнительного отопления салонов больших машин, например, переоборудованных из грузовых в пассажирские микроавтобусы. Радиатор печки здесь компактен, поэтому разместить прибор можно, не нарушая эстетику и функциональность салона.

Ремонт радиатора печки

Если радиатор неисправен, он нуждается в ремонте, чистке или замене. Последний вариант самый простой, но и самый затратный. Однако довольно часто можно восстановить радиатор самостоятельно.

Пайка алюминиевого радиатора печки

В отличие от медных, алюминиевые радиаторы плохо поддаются пайке. На поверхности алюминия образуется оксидная плёнка, защищающая металл от коррозии, химических и температурных воздействий. Удалить эту плёнку можно механической обработкой поверхности и применением специальных средств.

Перед ремонтом радиатор печки снимают с автомобиля, предварительно слив антифриз. Затем его промывают проточной водой и сушат. Если место повреждения уже выявлено, приступают к ремонту. Если же точное место повреждения неизвестно, его определяют с помощью компрессора и ёмкости с водой. Все отверстия теплообменника, кроме самого тонкого, закрывают заглушками. Радиатор погружают в воду, заполняя его через оставшееся отверстие воздухом от компрессора. Место повреждения легко определяется по появлению пузырей.

Для пайки радиатора потребуется мощный паяльник

Для пайки радиатора потребуется:

• мощный паяльник не менее 250 Вт;
• специальный флюс (Ф-59А, Ф-61А, 34А);
• специальный припой (ЦОП-40, 34-А);
• пассатижи;
• набор надфилей;
• наждачная бумага;
• ацетон.

Неисправности отопительной системы

Несмотря на простоту конструкции, печка тоже может выйти из строя. Наиболее распространенные виды поломок, это:

Если неисправна помпа, салон все равно может нагреваться, но гораздо хуже, чем раньше. Но поломка помпы

, это не только проблема системы обогрева салона, но и неисправность системы охлаждения двигателя, что гораздо хуже, ведь из-за этого может выйти из строя головка блока цилиндров, что автоматически означает капитальный ремонт машины.

Так же, печка может работать некачественно из-за поломки краника, который забиться грязью или выходит из строя по причине износа. Когда входной шланг возле радиатора отопления горячий, в то время как выходной остается холодным, проблемы с краном

. Если после замены крана остались те же признаки, скорее всего, засорился накипью сам радиатор, который также придется заменить.

Проблему завоздушивания

системы, по причине наличия в системе циркуляции антифриза воздушного пузыря, нарушающего поток, могут решить материалы (видео и статьи) с нашего сайта. Избавиться от него просто: нужно прогреть двигатель, ослабить на входящем в печку шланге хомут до образования небольшой щели, через которую воздух и стравится.

Когда не регулируются режимы обогрева

(не работает какая то скорость печки), неисправность кроется в резисторе вентилятора или же моторчик и вовсе может не крутится по электрической или механической причине. На автомобилях имеющих систему заслонок, не редкостью, нарушения работы отопителя, вызвано нарушением работы привода заслонки в нужное положение.

Основные неисправности

Чаще всего владельцы автомобилей сталкиваются со следующими неисправностями печки:

• заклинивает либо забивается грязью краник;
• выходит из строя помпа;
• засаривается радиатор;
• ломается вентилятор;
• возникают воздушные пробки в системе теплообмена.

Поломанная помпа не только приведет к понижению температуры внутри машины, но и может стать причиной поломки ГБЦ мотора. В такой ситуации понадобиться капремонт силового агрегата.

На проблему с краником указывает холодный выходящий шланг при горячем входном шланге. Если с краником все нормально, значит, потребуется осуществлять замену радиатора. Спустя определенный срок эксплуатации в радиаторе возникает накипь, которой со временем становится все больше.

Для устранения воздушной пробки следует прогреть мотор, после чего ослабить хомут на шланге и убрать его с трубки, дабы появилась маленькая щель, через которую воздух сможет пройти.

Часто задаваемые вопросы

Как работает печка авто?

Вентилятор печки втягивает воздух с улицы либо внутри салона и прогоняет его сквозь соты радиатора печки, где он нагревается. Дальше нагретый воздух по воздуховодам попадает в салон. Само нагревание воздуха происходит когда по радиатору циркулирует горячая охлаждающая жидкость системы охлаждения двигателя. Можно сказать, что принцип работы печки похож на работу обычных домашних батарей отопления только распространение воздуха регулируется вентилятором.

Где находится печка?

Печка находится перед передней панелью салона автомобиля, в центральной части. В таком случае для доступа к ней необходимо разобрать всю переднюю панель (торпедо). Иногда может устанавливаться в подкапотном пространстве, со стороны, которая ближе всего к салону, в центральной части, под лобовым стеклом автомобиля.

Источник

Признаки неисправности радиатора печки

В процессе эксплуатации автомобиля с радиатором могут возникать различные проблемы, в результате которых обычно прекращается обогрев салона. Наиболее часто встречаются следующие неисправности:

1. Воздушная пробка в системе охлаждения. Это приводит к поступлению в салон чуть тёплого воздуха.
2. Засор в магистральных каналах радиатора. При этом нарушается или прекращается циркуляция антифриза и в салон начинает поступать холодный воздух.
3. Течь радиатора. В результате механических повреждений (трещин, пробоин) радиатора охлаждающая жидкость начинает вытекать наружу.
4. Внешнее загрязнение сот радиатора. Загрязнённые соты заметно снижают теплоотдачу радиатора и эффективность работы печки.

Воздушная пробка в системе охлаждения

Для идентификации появления воздушной пробки следует включить печку на прогретом двигателе. Если в салон поступает холодный воздух, то, скорее всего, проблема именно в завоздушивании системы. Из-за накопления воздуха в отдельных участках системы охлаждения, тосол не может нормально циркулировать и приводит к нарушению нормальной работы печки. Воздушные пробки могут привести к перегреву двигателя и его заклиниванию.

Определить воздушную пробку можно также по быстрому увеличению температуры силового агрегата из-за нарушения или прекращения циркуляции охлаждающей жидкости. При обнаружении такой неисправности её следует немедленно устранить.

Воздух в систему охлаждения может попадать по следующим причинам:

• в результате нарушения герметичности соединений элементов системы;
• при замене или добавлении антифриза;
• в случае износа прокладки водяной помпы или ГБЦ;
• при неисправном клапане пробки расширительного бачка.

Принцип работы автомобильного отопителя

В истории автомобиля существовали даже такие виды отопления салона, как компактные угольные и дровяные печи, газовые лампы. Позже для отопления использовались выхлопные газы. Автомобилестроители практически отказались от водяного отопления салона, которое применялось в некоторых моделях пассажирских автобусов. Нагретая вода, циркулирующая по трубопроводам под креслами и на стенах салона, быстро охлаждалась, отопительная система отличалась низким КПД.

Современные отопительные системы преимущественно используют жидкость охлаждения двигателя для обогрева салона, с ее помощью, нагретым и отфильтрованным атмосферным воздухом. Для принудительного забора воздуха используется вентилятор. Воздух нагревается теплоотдачей работающего автомобильного двигателя, интенсивность его подачи регулируется в ручном или автоматическом режиме.

Нормально функционирующий автомобильный отопитель, который водители называют просто «печкой», зимой нагревает воздух в салоне до 20 – 25 градусов тепла. Дополнительной функцией автомобильной печки становится прогрев запотевших или заледеневших стекол машины, оттаивание примерзших стеклоочистителей.

Конструкция штатных систем отопления

Стационарная система отопления автомобиля с двигателем внутреннего сгорания (дизельным или бензиновым), в качестве источника тепла использует рабочий нагрев мотора.

У большинства отопительных систем вентилятор забора воздуха и теплообменник (радиатор печки) устанавливаются перед перегородкой моторного отсека. Отводящим и подводящим трубопроводами теплообменник соединен с системой охлаждения автомобильного двигателя. Атмосферный воздух, нагнетаемый вентилятором, при проходе через соты радиатора нагревается. После этого подогретый воздух проходит через салонный фильтр и по трубопроводам подается на вентиляционные дефлекторы салона.

Система охлаждения двигателя

У различных моделей авто дефлекторы располагаются в центральной консоли, в , под лобовым стеклом, могут выходить в ногах задних пассажиров. Обычная температура работающего двигателя в 90 градусов обеспечивает нагрев воздуха, подаваемого в салон, до 30 – 35 градусов.

Важным качеством отопительной системы становится регулировка подачи теплого воздуха. Сила подачи воздуха регулируется поворотом регулятора или нажатием кнопки с пиктограммой вентилятора (у систем кондиционирования).

Ручные регулировки направления воздуха в стороны заслонками дефлектора очень приблизительны. Гораздо точнее работают регулировки климатических установок. После установки водителем нужной температуры в бортовом компьютере, блок управления климат-контроля по температурным датчикам через сервоприводы автоматически регулирует положение открытия или закрытия заслонок.

Устройство современного отопителя салона с кондиционером

Отопительные системы многих моделей авто могут использовать прямой и рециркуляционный режимы подачи нагретого воздуха. Режим рециркуляции работает при закрытой основной заслонке забора воздуха. В такой позиции втяжной вентилятор отопительной системы использует только объем воздуха из салона. При этом увеличивается температура воздуха, в салоне пропадают неприятные запахи дорожной пыли, автомобильных выхлопов.

Наиболее эффективно рециркуляционный режим работает в автоматических установках климат-контроля. Блок управления климатом, ориентируясь на показания газоанализаторов, автоматически включает режим рециркуляции при обнаружении вредных веществ в атмосферном воздухе. Так же автоматически режим рециркуляции отключается, если повышается процент углекислого газа в салоне от дыхания пассажиров.

Готовь сани летом

Штатные отопительные системы автомобилей делятся на две категории:

• установки климат контроля (они бывают однозоновыми и многозоновыми);
• программируемые электронные климат контроли;
• обычная механическая система с ручным управлением.

Независимо от того, какой из них укомплектовано авто, источником тепла служит двигатель. Точнее сказать, охлаждающая жидкость, которая поступает в радиатор печки. Вентилятор отопления продувает воздух сквозь этот теплообменник, где он и нагревается. Против физики ничего не попишешь – если собственно мотор еще не прогрелся, то и тепла в салоне ждать не приходится.

Чтобы не столкнуться в начале зимы с неожиданными неприятностями, лучше провести сервисные работы по подготовке к холодному времени года заблаговременно. Для этого стоит обратить внимание на следующее:

• охлаждающей жидкости должно быть в достаточном количестве – при ее нехватке помпа может не закачивать антифриз в радиатор печки;
• убедитесь, что в системе отопления отсутствуют воздушные пробки – только полноценная циркуляция позволит получить обогрев автомобиля зимой;
• проверьте работу вентилятора на всех режимах – при необходимости его следует снять и очистить от возможной пыли, салонный фильтр есть не в каждой машине;
• загрязненный радиатор печки также может стать причиной «ледникового периода» – теплообменник должен быть чистым как внутри, так и снаружи;
• проверьте работу шторок воздуховодов – если вы не сможете направить поток теплого воздуха на обмерзшие стекла, то на этом ваша поездка может и закончиться.

Техническое обслуживание проще провести на СТО, не каждый автолюбитель сможет самостоятельно, например, почистить радиатор печки.

Пульт управления системы вентиляции и отопления
Смотрите также:

Кнопка для быстрого обогрева салона авто — где находится и как работает

Автономные отопители салона

Кроме функций отопления при включенном двигателе, в ряде случае необходимо обеспечить предварительный обогрев салона и прогрев двигателя. Для этого на грузовики и легковые модели устанавливают автономные отопители и предпусковые подогреватели. Среди качественных производителей автономных отопителей выделяются бренды Webasto, Eberspacher, российская марка «Планар».

Несмотря на недоверие владельцев легковых машин к автономным отопителям, польза такого прибора очевидна. При его применении не нужен холостой прогрев двигателя, что приносит значительную экономию горючего. Используя дистанционное включение автономного обогревателя, водитель садится за руль в теплый салон с чистыми стеклами и готовыми к работе «дворниками». Снижается износ мотора за счет отказа от холодного пуска с охлажденным маслом.

Для грузовиков в ряде стран Евросоюза автономные отопители законодательно признаны обязательным оборудованием. Без них водителям магистральных грузовиков запрещено ночевать или отдыхать в кабинах на придорожных стоянках и грузовых паркингах. Таким образом европейские власти борются с дополнительными выбросами вредных выхлопов работающих двигателей в атмосферу, снижают уровень шумов.

Чаще всего автономные обогреватели работают на основном топливе двигателя. Поэтому их модели разделяют на бензиновые, дизельные, газовые. По конструкции эти обогреватели подобны.

Все модели, собранные в отдельном компактном корпусе, используют:

Бензиновые подогреватели воздуха для легковых машин более компактны. При мощности, достигающей 46 кВт, их можно установить под капотом автомобиля. Дизельные отопители и предпусковые жидкостные подогреватели двигателя для грузовиков отличаются большей мощностью (до 82 кВт) и размерами.

Электрический автономный обогреватель не использует автомобильное топливо, работает по принципу тепловентилятора. Отопительное устройство часто называют автофеном. В герметичном керамическом корпусе установлены втяжной и вытяжной вентиляторы, электрическая спираль или керамические элементы, нагревающие воздух. У автономного электрического фена, питающегося от аккумулятора через прикуриватель, мощность недостаточна, чтобы полноценно отапливать салон, поэтому его используют как дополнительный источник обогрева.

Стационарный электрический обогреватель подобной конструкции, работающий от бортовой электросети, стал основой отопительной системы электромобилей. Именно он обеспечивает тепловой комфорт в салоне, встроенный в блок климатической системы и дополненный обогревом всех кресел машины.

Обслуживание и ремонт отопительных систем легкового автотранспорта

Самостоятельное обслуживание отопительных систем легковых автомашин обычно сводится в замене салонного фильтра, который нужно менять через 7000 – 15000 километров пробега (в зависимости от запыленности местности, загазованности городской атмосферы). Процедура замены может быть довольно сложной, так как требует разборки перчаточного ящика или педалей управления.

Замена салонного как и воздушного фильтров рекомендуется менять на реже одного раза в 15 тыс.км.

Типичные неисправности печки обычно проявляются одновременно с ухудшением работы охлаждения двигателя и связаны с засорением радиаторов грязью, пылью, тополиным пухом. Самостоятельная очистка радиаторов грубыми механическими способами не рекомендуется, так как тонкий металл теплообменника легко повредить. При обращении в автосервис механики очищают радиаторы сжатым воздухом или водной струей с соблюдением максимально возможных давлений. При более сложных поломках штатного или автономного отопителя лучше воспользоваться помощью квалифицированных специалистов.

Ремонт отопительной системы может потребовать замену:

Все демонтажные и монтажные работы с отопительной системой нужно проводить по технологическим картам производителя. Ремонт требует точной диагностики, знания расположения узлов системы, методов разборки и сборки. Квалифицированные автосервисы одновременно с ремонтом печки проводят дезинфекцию салона и воздушных вентиляционных каналов, промывают радиатор.

Источник

Общая схема циркуляции воздуха

Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.

Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).

Как правильно прогревать салон автомобиля в зимний период

Автомобилисты прогревают свою машину не только из-за того, что беспокоятся за работу мотора и трансмиссии, но и для того, чтобы нагреть салон зимой. Мало кто захочет сидеть в замерзшей машине, особенно, когда нет отапливаемого гаража и она всю ночь простояла на улице в мороз.

Сидеть на холодных сидениях опасно для здоровья. А если у Вас большая семья, и детей необходимо отвезти в детский сад или школу? Вопрос, как прогреть салон автомобиля зимой за короткий промежуток времени, становится очень актуальным.

Можно выделить 2 способа обогрева салона автомобиля: применение стандартной системы обогрева, предусмотренной автопроизводителем (печка, климат-контроль), и применение дополнительного оборудования и систем.

Загвоздка в том, что зачастую водители при покупке автомобиля не заглядывают в руководство по эксплуатации, таким образом, просто не имеют понятия как правильно работать с печкой автомобиля. А с наступлением зимы это нужно знать. Зачастую можно видеть внизу на лобовом стекле трещины. Неправильное использование печки обычно к этому и приводит.

Как работает система отопления автомобиля

Время прогрева двигателя до рабочей температуры занимает примерно 25-30 мин, и из-за этого приходится выезжать на автомобиле, когда салон автомобиля еще не прогрет. С чем это связано? Жидкость из системы охлаждения проходит через радиатор, таким образом эти 2 системы так тесно связаны друг с другом.

При включении печки воздух проходит через радиатор отопителя и согревается. В согретом виде он поступает в салон. А если двигатель не успел согреться, соответственно охлаждающая жидкость тоже холодная, то процесс обогрева салона машины затягивается на некоторый период времени.

Нет никакой разницы какой системой отопления укомплектована машина. Основной источник тепла – это двигатель, а если быть точнее, то ОЖ, поступающая в радиатор печки авто. Вентилятор направляет воздух через радиатор, благодаря ему воздушный поток нагревается, что приводит к повышению температуры внутри салона автомобиля. Но если мотор не согрелся, то наедятся на какое-то тепло в салоне автомобиля не стоит.

Как прогреть салон автомобиля зимой не потратив на это кучу времени, читайте дальше.

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.

Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.
Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

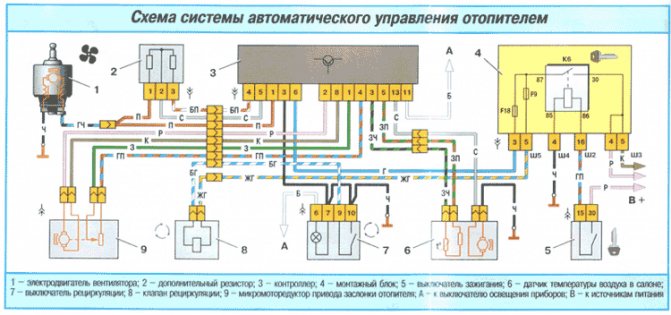

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Источник

Коротко о методах обогрева салона легкового автомобиля зимой: способы и реализация

Владельцы иномарок с топовыми пакетами опций могут не переживать по поводу быстрого обогрева. Стояночный подогрев Webasto или Eberspacher решают проблему практически «на корню». Немного сложнее выглядит дело у собственников более скромных машин, здесь придется ставить дополнительный обогреватель для создания комфортного микроклимата.

Доступные варианты

Любого интересующегося вопросом, как быстро прогреть салон автомобиля зимой, может смутить многообразие представленных для этого агрегатов. На самом деле, они классифицируются по способу теплоотдачи:

1. Воздушные.
2. Жидкостные.

Каждая из систем имеет автоматическое управление, регулирующее нагрев в определенных пределах, которые устанавливает автовладелец. Каждый из вариантов обладает как преимуществами, так и недостатками.

Жидкостные обогреватели

Такие устройства еще называются предпусковыми подогревателями. Их задача – нагреть охлаждающую жидкость, чем обеспечить щадящий старт мотора и прогрев кабины до комфортных температур. Работа прибора является ярким ответом на вопрос, нужен ли прогрев двигателя в зимних условиях.

Работа прибора и обогрев салона автомобиля зимой осуществляется автономно, за счет питания горючим как легкого, так и тяжелого типа. Основное преимущество – возможность программирования нагрева с помощью таймера и устранение проблем повышенного износа, связанных с пуском холодного двигателя.

Однако есть и «жирный» минус, перекрывающий все преимущества данного устройства. Система жидкостного обогрева имеет сложную конструкцию, поэтому ее установка возможна только в специализированных сервисах. Любая мелкая ошибка грозит обернуться серьезным пожаром.

Ну, и главное – это высокая цена оборудования и установки, качественный монтаж обойдется в сумму не менее 50 000 рублей. Вариант рационален для использования в коммерческом транспорте, владельцам легковых авто больше подойдет второй метод подогрева салона.

Воздушные обогреватели

Судя по отзывам о тепловентиляторах, такой способ отопления машины довольно популярен. Во-первых, не нужно тратить средства и время на трудоемкую установку, а во-вторых, прибор подключается в гнездо прикуривателя без каких-либо дополнительных соединений. Нагревательными элементами выступают:

• Спираль электрическая.
• Трубчатый электронагреватель (ТЭН).
• Нагреватель керамический.

Устройства, оснащенные первыми двумя элементами, встречаются все реже, потому что отличаются ненадежностью и большим энергопотреблением. А вот, тепловентиляторы на базе керамических элементов набирают все большую популярность. Они обеспечивают зимой качественный обогрев салона любого автомобиля и обладают целым рядом преимуществ:

• Не сжигают кислород и имеют плавную регулировку мощности.
• Быстро обогревают авто и пожаробезопасны.
• Дешевы, компактны и просты в установке.
• Могут работать в режиме вентилятора.

Несправедливо будет не учесть и негативные моменты, такие как шумность и зависимость от заряженности батареи. Некоторые автовладельцы устанавливают тепловентиляторы на напряжение 220 В, используя инверторы. Но здесь нужно с осторожностью подходить к выбору мощности прибора, чтобы не допустить полного разряда, после которого придется менять АКБ автомобиля.

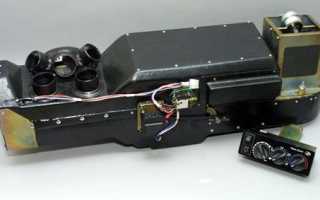

Как работает отопитель в автомобиле

Отопитель салона – одно из самых главных устройств в автомобиле в холодное время года. От него напрямую зависит комфортность поездок, а неисправности «печки» даже самые суровые автомобилисты исправляют в первую очередь. Как работает это устройство?

Существует два типа отопителей салона: работающие от системы охлаждения двигателя и функционирующие за счет сгорания топлива в отдельном приспособлении. Печки, работающие на бензине, напрочь устарели и сейчас не применяются в виде основного отопителя. Однако они не исчезли совсем, а легли в основу автономных отопителей, которые широко применяются на грузовом транспорте.

Салоны же легковых автомобилей отапливаются исключительно за счет системы охлаждения двигателя. Общий принцип работы такого отопителя прост: охлаждающая жидкость забирает тепло у двигателя и, проходя через радиатор «печки», отдает его в салон. Рассмотрим типичный отопитель в деталях.

Радиатор отопителя

Внутри любого автомобильного отопителя установлен радиатор. Это самый настоящий радиатор, очень похожий на тот, что установлен между фар, только маленький. У него также есть каналы и ребра охлаждения и через него циркулирует горячий тосол или антифриз. Радиатор отопителя устанавливается в корпус из жаропрочного пластика.

Радиатор отопителя Лада Гранта

Поток горячей охлаждающей жидкости от двигателя, проходящей через радиатор, может регулироваться краном, как это делалось, например, на ВАЗовской классике. Кран регулировал поток, примерно так же, как это происходит в обычном домашнем смесителе, и, за счет этого, регулировалась температура воздуха в салоне. Это крайне медлительный и очень не точный метод. Поэтому в современных отопителях кранов на радиаторе нет и охлаждающая жидкость циркулирует внутри него постоянно.

Температура же воздуха из печки регулируется при помощи воздушной заслонки.

Воздушная заслонка

Если бы в составе автомобильной «печки» был только горячий радиатор, толку от нее было бы немного. Да, горячий воздух поднимается вверх, но, в случае с автомобилем, этого явно недостаточно. Например, оттаивания лобового стекла пришлось бы ждать несколько часов. Для ускорения прогрева салона нужно, чтобы через радиатор отопителя проходил дополнительный воздух и желательно под напором.

Этот воздух берется из двух мест: с улицы или из салона. Про забор воздуха из салона читайте ниже в разделе Рециркуляция воздуха, а здесь рассмотрим, как в отопитель попадет уличный воздух.

Для того чтобы воздух с улицы попадал в отопитель, предусмотрен специальный воздухозаборник, который у большинства автомобилей находится в районе «дворников». Через этот канал воздух попадает в корпус отопителя и… Дальше существует два «крайних» варианта: воздух либо идет через горячий радиатор, либо в обход него. Возможно и смешивание этих вариантов в любых пропорциях. Что это значит?
